ZONAS DE FRESNEL Ing Juan Pablo Lpez Pez
ZONAS DE FRESNEL Ing. Juan Pablo López Páez
ZONAS DE FRESNEL La zona de Fresnel es una zona de despeje adicional que hay que tener en consideración en un enlace microonda punto, además de la visibilidad directa entre las dos antenas. Este factor deriva de la teoría de ondas electromagnéticas, respecto de la expansión de las mismas al viajar en el espacio libre.
ZONAS DE FRESNEL Esta expansión resulta en reflexiones y cambios de fase al pasar sobre un obstáculo. El resultado es un aumento o disminución en el nivel de intensidad de la señal recibida.
ZONAS DE FRESNEL CONSIDERACIONES PRACTICAS: a) La obstrucción máxima permisible para considerar que no hay obstrucción, es el 40% de la primera zona de Fresnel. b) La obstrucción máxima recomendada es el 20%.

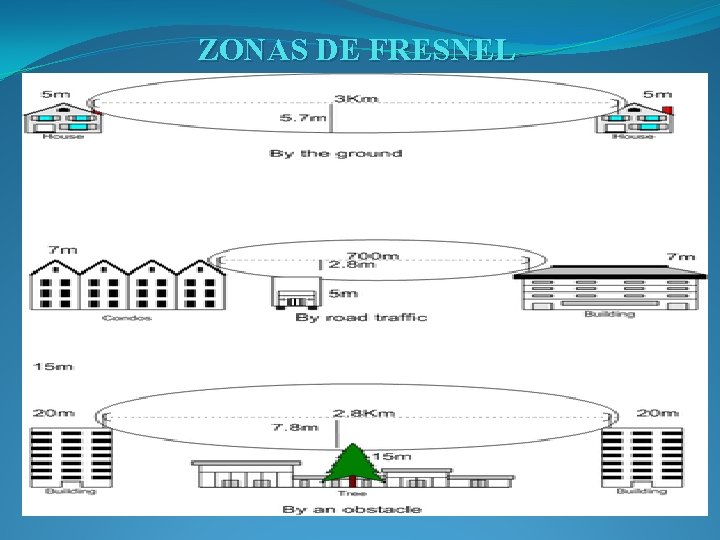

ZONAS DE FRESNEL VISUALIZACION FRESNEL. DE LAS ZONAS DE Para establecer las zonas de Fresnel primero debemos determinar la línea de vista, que en términos simples es una línea recta entre la antena transmisora y la receptora. Ahora la zona que rodea el LOS son las zonas de Fresnel.
ZONAS DE FRESNEL CALCULO DE LAS ZONAS DE FRESNEL La fórmula genérica de cálculo de las zonas de Fresnel es: Donde: rn es el radio de la enésima zona de Fresnel [m]. d 1 es la distancia desde el transmisor al objeto en [Km]. d 2 es la distancia desde el objeto al receptor en [Km]. d es la distancia total del enlace en [Km]. f es la frecuencia en [MHz].
ZONAS DE FRESNEL CALCULO DE LAS ZONAS DE FRESNEL Si se considera d 1=d 2, la fórmula queda como:
ZONAS DE FRESNEL CALCULO DE LAS ZONAS DE FRESNEL Si se considera d 1=d 2, la fórmula permite determinar el radio de la primera zona de Fresnel
ZONAS DE FRESNEL
