Zobrazovací zařízení
Základní parametry Rozlišení – udávané v pixelech Úhlopříčka – udávaná v palcích (1 palec = 2, 54 cm) Obnovovací frekvence – udávaná v herzích (Hz) u CRT monitorů (kolik FPS dokáže monitor zobrazit) Doba odezvy – udávaná v milisekundách (ms) (v podstatě jak dlouho trvá překreslit jeden pixel z jedné barvy na jinou) Vstupy – dělí se na digitální: HDMI analogový: VGA, D-sub kombinovaný: DVI (analogový a digitální) Pozorovací úhly – jak moc se kvalita obrazu mění z různých úhlů Barevnost – gamut = rozsah barev, který dokáže monitor zobrazit Životnost Cena Spotřeba
CRT – cathode ray tube Princip: Elektrony vystřeleny z elektronového děla, usměrněny pomocí vychylovacích cívek, dopadají na stínítko potažené luminoforem Parametry: Využití: dnes již zastaralá a nepoužívaná Vysoká spotřeba energie Velká konstrukce a hmostnost Omezené rozlišení
Princip CRT zobrazení
LCD – liquid crystal display Princip: Světlo ze zdroje prochází přes polarizační vrstvu s tekutými krystaly – ty určují intenzitu světla, to se přenáší přes barevný RGB filtr na druhý polarizační filtr Každý pixel je rozdělen v barevné vrstvě na 3 subpixely (pro R, G a B složku) Velmi rozšířený Dobrá cena a dobrá kvalita obrazu Lehká a tenká konstrukce Horší pozorovací úhly Horší zobrazení černé Nejrozšířenější LED technologie: IPS (In-plane-switching) – upraven tvar a řízení krystalů, kvalitní barvy, dobrá odezva a pozorovací úhly, vyšší cena TN (twisted nematic) – nízká cena, horší barvy a odezva VA (vertical alignment) – relativně kvalitní, za rozumnou cenu
Princip LCD zobrazení

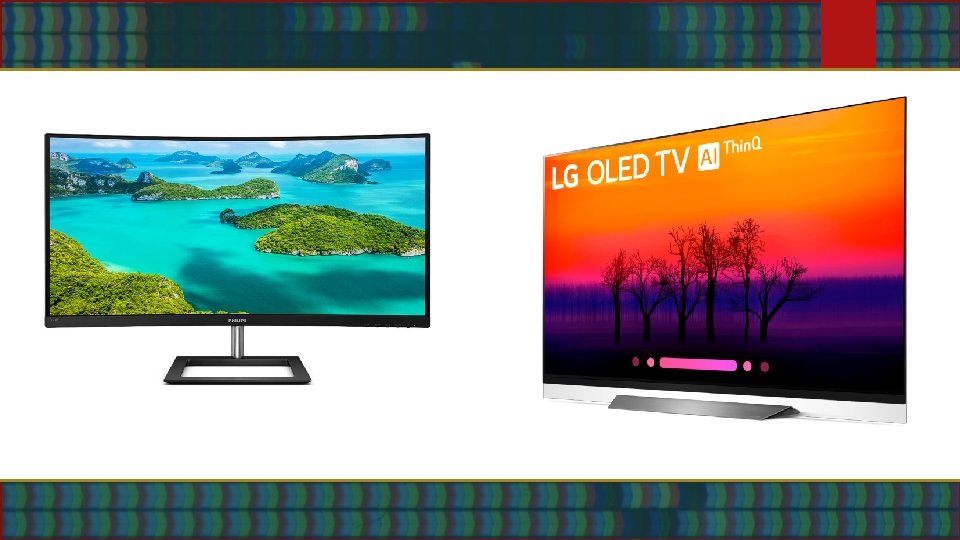

LED – light emitting diode Princip: skládá se z jednotlivých plnobarevných bodů, které tvoří trojice LED (diod) RGB každý pixel tvořen třemi LED diodami, které svítí samy o sobě Parametry: výborné pozorovací úhly kvalitní zobrazení barev, zejména černé vyšší pořizovací cena Nejrozšířenější typ: OLED – přidána vrstva s organickou látkou

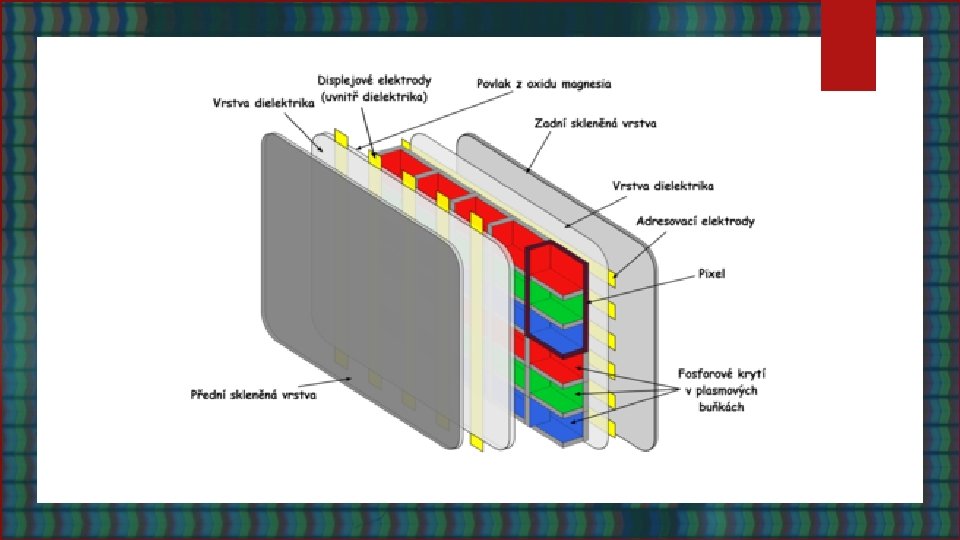

PLASMA – ionizovaný plyn Princip: komůrky s elektrodou mezi skleněnými deskami jsou naplněny silně ionizovanou směsí plynů – plyn uvolňuje fotony, luminofor na čelní straně komůrek začne zářit RGB, kombinací barev vzniká obraz Parametry: Využití: Televize – již ne tak časté, dnes spíš OLED Skvělý obraz, barvy i pozorovací úhly Vysoká spotřeba a nízká životnost Velká hmotnost
E-ink – elektronický inkoust El. čtečky knih Nepotřebuje podsvícení Je vidět i na přímém světle Potřebuje el. energii pouze při změně obrazu na displeji Superúsporný Pouze odstíny šedi Velmi pomalé překreslování
Princip elektronického inkoustu v mikrokapsli jsou umístěny bílé a černé částice ty jsou elektrodami přitahovány buď k horní nebo spodní části kapsle podle toho má kapsle nahoře černý, šedý nebo bílý odstín
Kombinace technologií výrobci se neustále snaží technologie vylepšovat a kombinovat např. Samsung – QLED (Quantum LED) – kombinace podsvícení pomocí OLED panelu a světlo emitujících kvantových teček snaha o lepší pozorovací úhly, větší gamut a snížení výrobních nákladů
Projektory liší se: technologií kvalitou barev svítivostí (jednotka: ANSI lumen) životností (zejména lampy): výbojka = stovky až tisíce hodin, vysoký jas (domácí projektory cca 3000 ANSI lumen) LED = desetitisíce hodin, malý jas (cca 100 ANSI lumen) Nejběžnější technologie: DLP LCD existují i hybridní technologie (3 DSP, laser DLP. . . ) LCo. S (drahý) – kombinace DLP a LCD
DLP (Digital Light Processing) bílé světlo prochází skrz otáčející se kolečko s barevnými filtry v barvách R / G / B dopadá na DMD čip pomocí natáčení mikroskopických zrcátek určuje jas jednotlivých pixelů vše probíhá velmi rychle, takže si lidské oko spojí červený, zelený a modrý obraz do jednoho plnobarevného výhody: cena, bezúdržbové nevýhoda: obraz produkuje při pohybu „RGB duhu“ kvalitnější projektory mají na barevném kolečku více barev (žlutou, azurovou. . . )
DMD čip s pohyblivými mikrozrcátky – základ DLP projektoru
LED projektory používají DLP technologii zdroj světla: místo výbojky výkonná LED dioda mívají nízké rozlišení velmi malé často velmi levné malá svítivost dlouhá životnost lampy
LCD projektor bílé světlo je pomocí tzv. dichroických zrcátek, která odrážejí jen určitou složku světla (R / G / B), rozloženo na RGB složky paprsky R / G / B procházejí skrz 3 LCD čipy, každý z nich je vlastně „minidisplej“ pro jednu z barev tři barevné složky R / G / B se složí pomocí lomných hranolů v jeden plnobarevný obraz výhody: nižší hlučnost, snazší práce s různými objektivy (pro kina, učebny apod. ) nevýhody: vypalují se LCD => časem nekvalitní obraz, problémy s prašným prostředím, nutnost pravidelného čištění filtrů, nižší kontrast někdy označován také 3 LCD
