ZMax System ZMax System ULTIMA TECNOLOGIA Equipo MODULAR

Z-Max System

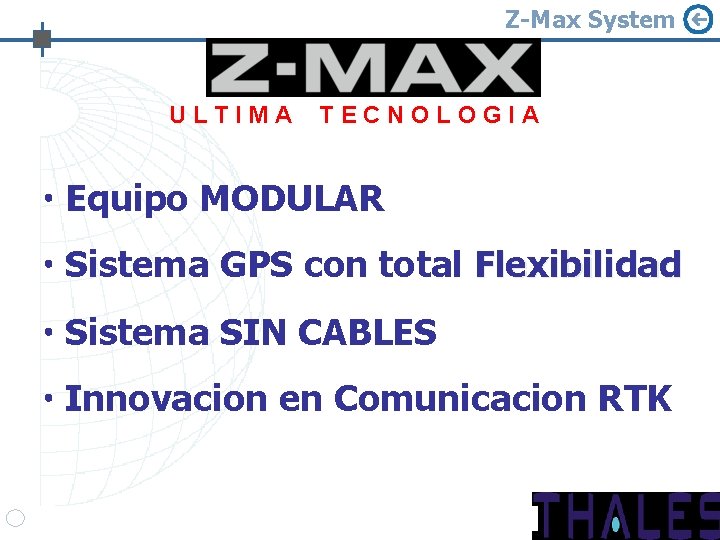

Z-Max System ULTIMA TECNOLOGIA Equipo MODULAR Sistema GPS con total Flexibilidad Sistema SIN CABLES Innovacion en Comunicacion RTK

Z-Max System Equipo MODULAR Conector de antena Carcaza de Magnesio Proteccion contra GOLPES y trato duro Resistente a Polvo, Lluvia y Humedad Manilla de Transporte

Z-Max System Sistema de Medicion Z-MAX Módulo Antena GPS Max-Trac Algoritmos ADAPT RTK Modulo Receptor GPS Módulos de Energía Módulos de Comunicación Módulo Antena Vórtex UHF Allegro & Fast Survey: Medición RÁPIDA Estudio GNSS (Software de Post. Proceso)

Z-Max System Tecnologia de Thales ADAPT - RTK Algorithms (Tecnologia Thales) • A : Automatic • D : Decorrelation • A : And • P : Parameter • T : Tunning “Algoritmos de Correlacion AUTOMATICA para seleccion de Parametros RTK”. INSTANT RTK (Tecnologia Thales)

Z-Max System Tecnologia de Thales Modulos de Comunicacion de Z-MAX Multiples Opciones: PDL Internal Rover Thales U-Link Internal Rover [0. 5 watt o 4 W base] Antena Vortex: U-Link & PDL [35 watt base] GSM Cellular GSM + PDL Interna GSM + Thales U-Link Interna

Z-Max System Tecnologia de Thales RTK en un MISMO MODULO UHF Interno en Rover Externo en Base: 35 w GSM: Telefonia Celular Radio Thales U-Link

Mapa de Covertura GSM en USA Z-Max System

Z-Max System Panel Frontal Z-MAX Antena GPS MAX-Track Soporte Nivel Frontal Pantalla de 8 caracteres Antena Celular GSM Estado LEDs Tecla flecha hacia arriba Tecla CANCELAR Panel de Acceso: SD-Card/USB Port Tecla flecha hacia abajo Tecla Enter Tecla On/Off

Z-Max System Panel Frontal Z-MAX

Z-Max System Panel Frontal Z-MAX Con el panel frontal, el operador podra: ¥ Determinar el numero de Satelites ¥ Determinar si el equipo esta grabando datos ¥ Seleccionar: Estatico, Cinematico o RTK ¥ Colocar Nombre de la Estacion, con Altura Instrumental ¥ Intervalo de Grabacion ¥ Angulo de Corte ¥ Iniciar o Detener la Sesion ¥ Listar las sesiones ¥ Limpiar memoria ¥ Resetear valores por defecto ¥ Velocidad de transmision de datos (para el vaciado) ¥ Seleccionar IDIOMA (ESPAÑOL esta incluido) ¥ Determinar la cantidad de memoria libre ¥ Determinar la % de carga de la bateria ¥ Etc.

Z-Max System Memoria & Conector USB Tarjetas de Memoria SD (64 MB standard 256 MB o +) USB Port

Z-Max System Bateria Interna Bateria de 7 o 14 Hrs Led indicador de Carga

Z-Max System Modulos de Energia de Z-MAX Cargador integrado en el compartimiento de baterías Opciones de Baterías: Batería Máxima Duración (7 horas) Batería Extra Duración (13+ horas) Puerto de Energía Externa en el Panel Posterior

Z-Max System Puertos Seriales y Energia Externa [9 -24 v DC] Bateria Externa [9 -24 v CD] Puertas Seriales

Z-Max System Modulo de Radio Thales, UHF & GSM (Telefonia Celular) Mismo “modulo” para Radio y/o Comunicacion Celular Tarjeta GSM (Contratada Localmente)

Z-Max System Z-MAX Status LED Sátelite LED Ingreso de Datos Comunicación LED Solución LED RTK Verde = Fixed RTK Naranja = Float RTK Rojo = No RTK Position

Z-Max System Z-MAX Modalidades de Trabajo Estatico & Cinematico Sin Cables Mismo equipo puede ser Base o Rover Capacidad de Memoria hasta 256 MB (SD) Baterias de 13+ hrs Completa interfaz mediante panel frontal Tiempo Real (RTK) Sin Cables INSTANT RTK Tecnologia GSM, UHF o Thales (modular) Mismo equipo puede ser Base o Rover Capacidad de Memoria hasta 256 MB Baterias de 13+ hrs Solo controladora en ROVER

Z-Max System Z-MAX ESTATICO & CINEMATICO: UPGRADE A RTK PANEL FRONTAL para completa programacion – interaccion, con el equipo. NO NECESITA CONTROLADORA Bateria interna para 7 – 13 Hrs de uso Tarjetas de Memoria SD 64 -256 MB (o mas)

Z-Max System Z-MAX ESTATICO & CINEMATICO: Configuracion de BASTON, o MOCHILA !!! TOTAL FLEXIBILIDAD !!!

Z-Max System Z-MAX ESTATICO & CINEMATICO: Equipo ROVER en configuracion de Jalon (baston), o Mochila. Ambas con o sin controladora

Z-Max System Z-MAX RTK: Z-MAX RTK Rover: Antena Max-Trac GPS [NO CABLES] • TODO EN UN BASTON Equipo ROVER RTK con Radio UHF + GSM + Thales Radio [NO CABLES] Antena Vórtex UHF (Tecnologia THALES) BLUETOOTH Receptor GPS Controlador Allegro [NO CABLES]

Z-Max System Z-MAX RTK: Z-MAX RTK Rover: • Mochila y Baston Antena Vórtex UHF Adaptador para cable de Antena y Radio Controladora ALLEGRO (Bluetooth) Equipo ZMAX

Z-Max System Z-MAX RTK: Z-MAX RTK Base: • Radio UHF Externa • Radio THALES Externa • GSM (Telefonia Celular) Interno NO NECESITA CONTROLADORA PARA PROGRAMACION RTK BASE 35 Watts

Z-Max System Fast Survey

Z-Max System Fast Survey Caracteristicas Tecnicas: Windows CE, Pantalla Grafica Facil de Usar Topografia, Construccion, Mapeo Soporta Sistemas de Coordenadas Mundiales, Diseñado para Z-Max Soporta equipos Topograficos (estaciones Totales) Archivos a exportar en formatos: DXF, SHP, Land. XML, SDR y RW 5 Modulos extras de caminos. Sistema Operativo: Windows Pocket PC, CE. NET 4. 1

Z-Max System Especificaciones Tecnicas de Fast Survey VISTA DE MAPA COGO: Interseccion, Azimut-Distancia Desplazamiento HOR y VER Creacion y Modificacion de Polilineas Calculo de Curvas de Nivel Calculo de Areas INSTR. COMPATIBLES: Zmaz ZXtreme IDIOMAS: Ingles, Español y otros SISTEMAS COORDENADOS PROYECCIONES GEOIDES SISTEMA LOCAL OPCION DE BLUETOOTH o CABLE

Z-Max System Fast Survey

Z-Max System Fast Survey Allegro CE: Especificaciones Sistema Operativo Windows CE 3. 0 Peso: 836 grs. Tamaño: 25. 6 x 13. 3 x 7. 9 cm T° de Operacion: -30°C a +54°C Resistente a Polvo y Lluvia Resitente a golpes desde 1. 5 m Coneccion USB, Serial, Infrarojo Display de alto contraste 1/4 VG, con 320 x 240 Pixeles Pantalla Touchscreen

Z-Max System GNSS Studio Programa para aplicaciones en: - TOPOGRAFIA - GEODESIA - CONTRUCCION & - GIS Post Proceso en modos: Static, Cinematic & RTK Ajuste de mediciones: Static, Cinematic & RTK Ploteo de la informacion cruda Orbitas Precisas Lineas Base de hasta 1000 Km Proceso con edicion de puntos Mission Planning Transformacion de Datums y Proyeciones Conversor RINEX Herramientas para el “manejo” de datos

Z-Max System GNSS Studio Vaciado de la informacion via USB, SD cards o serial Insertar MAPAS BACKGROUND en formatos: JPG, TIF, SHP o BMP Ajuste de vectores en RTK Exportar datos en: DXF, Ashtehc O-Files, CRD and CR 5 Carlson X-Port Office Utility -

Z-Max System GNSS Studio Map Views: RED Estatica Project Documents: RED RTK (Vectores)

Z-Max System FUTURO DE GPS CHINA 全球性航行�星系� GPS Global Positioning System L 2 C L 5 GLONASS Гловальная Система Спутника Навигации

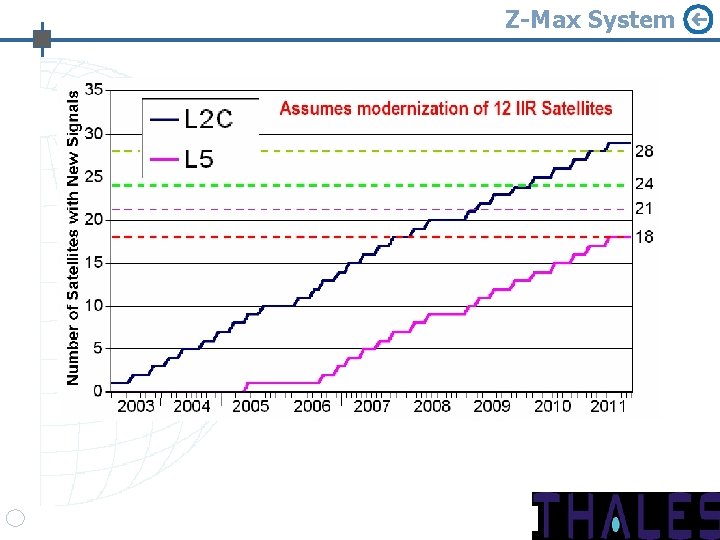

Z-Max System FUTURO DE GPS L 2 C: L 2 Civil Signal = L 2 C L 5: Frecuencia diseñada para Aeronautical Radio Navigation Service (ARNS) Con una estructura de señal para mejorar las aplicaciones de aviacion Primer Sat. L 5 ~ Sept. – 2007. Ocho satélites con L 5 ~ 2010 Galileo: Sistema de Medicion Satelital (gemelo a GPS), desarrollado por la Comunidad Economica Europea en conjunto a empresas privadas. Si la programacion se mantiene Galileo estara listo antes que L 2 C

Z-Max System

Z-Max System FUTURO DE GPS Galileo 3 Planos orbitales. Cada lanzamiento puede colocar 2 – 8 satelites 2002 -2005: Investigacion, Definicion, Desarrollo de Satelites, Señales, Componente Terrestre (Estaciones de Monitoreo y Control), etc. 2006 -2008: Puesta en Orbita de los 30 satelites para iniciar servicios. THALES es un activo participante en el DESARROLLO DE GALILEO L 2 C Teoricamente mejorara L 2, permitiendo “mejor calidad” en la misma. Actualmente NO existen sufientes satelites para hacer notar una diferencia Disponibilidad a los clientes en 2010 (de acuerdo a proyecto) ES L 2 C UN FACTOR DE COMPRA ? ? ? , UNA ESPECIFICACION TECNICA ? ? ? UNA MEJORA QUE PUDIERA ESTAR DISPONIBLE EN AL MENOS 6 AÑOS MAS ? ? ? El compromiso de Thales es entregar la mejor tecnologia disponible, con todas las herramientas a las que el cliente pueda acceder. GPS+GLONASS fue en su momento lo mejor, y pensamos que GPS+GALILEO es el FUTURO de las mediciones satelitales…

Z-Max System FIN
