Zkoušení zemin a hornin podle nových norem Seminář ČAIG, 7. 3. 2011, Přemysl Urban

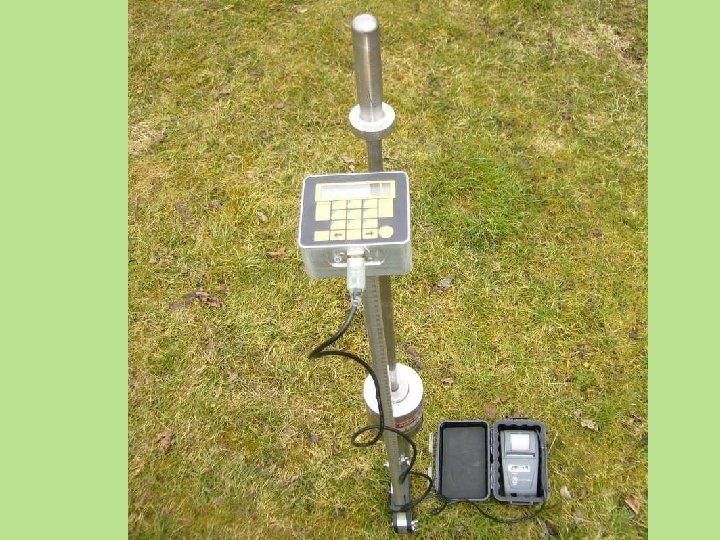

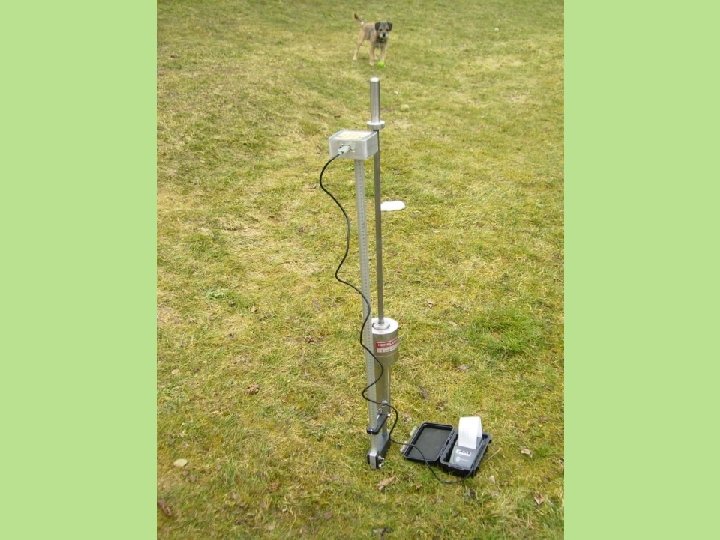

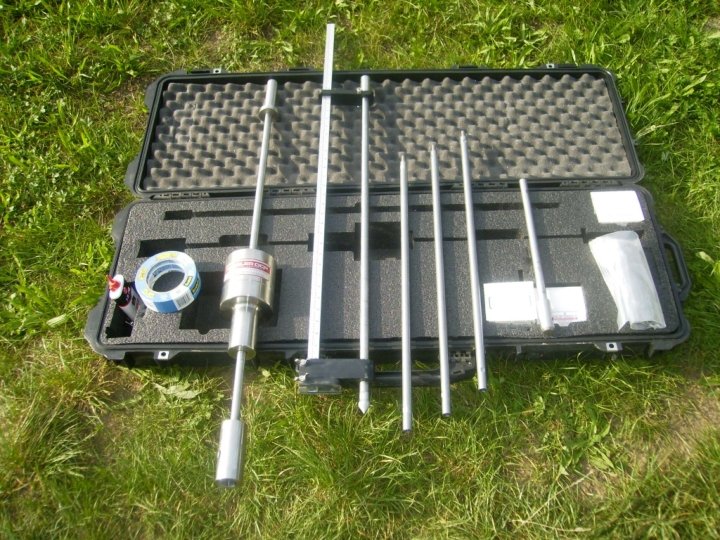

DCP –Dynamic Cone Penetrometer

DCP –metody vyhodnocení • ČSN EN ISO 22476 -2 Geotechnický průzkum a zkoušeníTerénní zkoušky, Část 2: Dynamická penetrační zkouška • Stanovené parametry • N 10, qdyn • ASTM D 6951 -03 Standard Test method for Use of the Dynamic Cone Penetrometer in Shallow Pavement Applications • Stanovené parametry • DCP index (mm/blow)

Porovnání DPL a DCP • • • DPL Beran 10 kg Výška pádu 500 mm Úhel hrotu kužele: 90 Plocha hrotu 10 cm 2 Stanovené parametry N 10 a qdyn • • • DCP Beran 8 kg Výška pádu 575 mm Úhel hrotu 60 Plocha hrotu 3, 14 Stanovené parametry DCP index

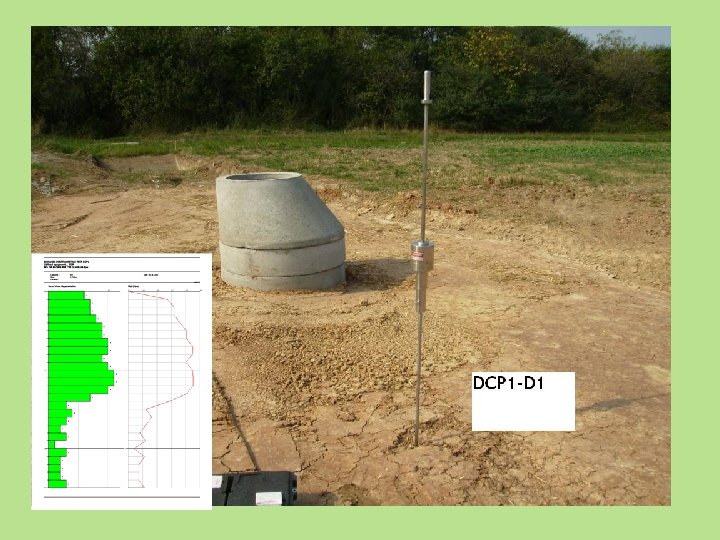

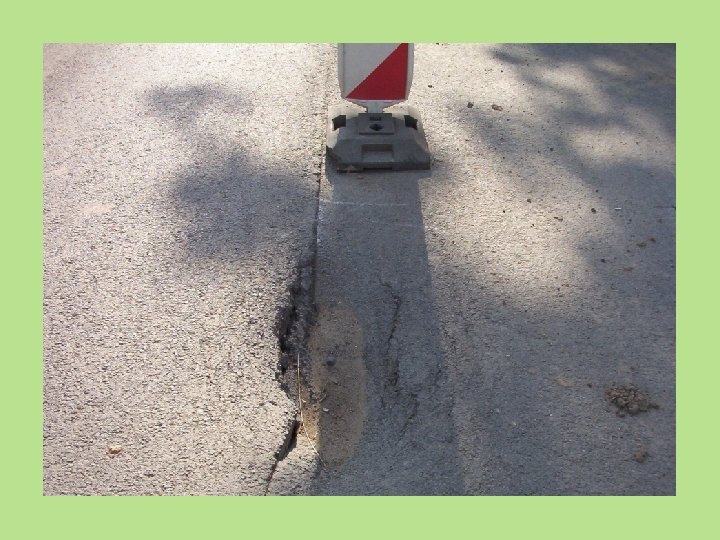

DCP - kontrola hutnění přechodové oblasti mostů

DCP-použití • Kontrola míry zhutnění (QC a QA ) • Rychlé stanovení únosnosti podkladních vrstev a podloží pozemních komunikací, diagnostika • pass fail – for granular base layer QA (15 mm/blow horních 75 mm, 10 mm/blow 75 -150, 5 mm/blow pod 150 mm • Snadná obsluha – dle EN 1 technik, dle ASTM 1 technik (DCP s automat. záznamem), 2 (bez automat. )

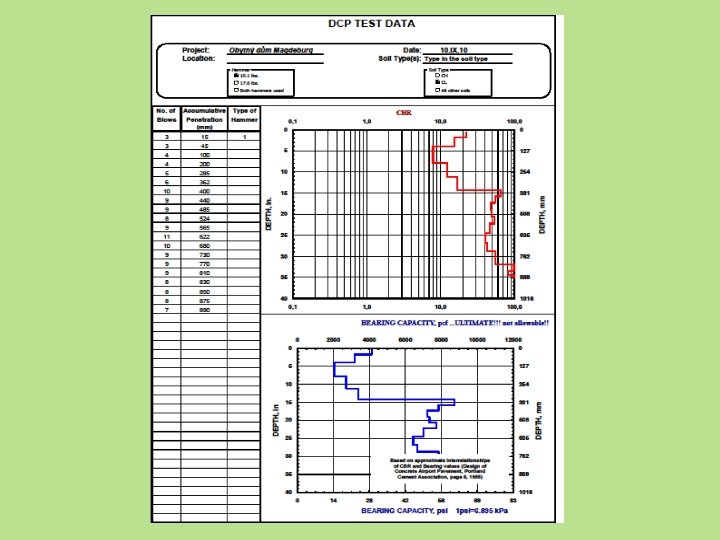

DCP – norma ASTM D 6951 -03 korelace CBR versus DCP index

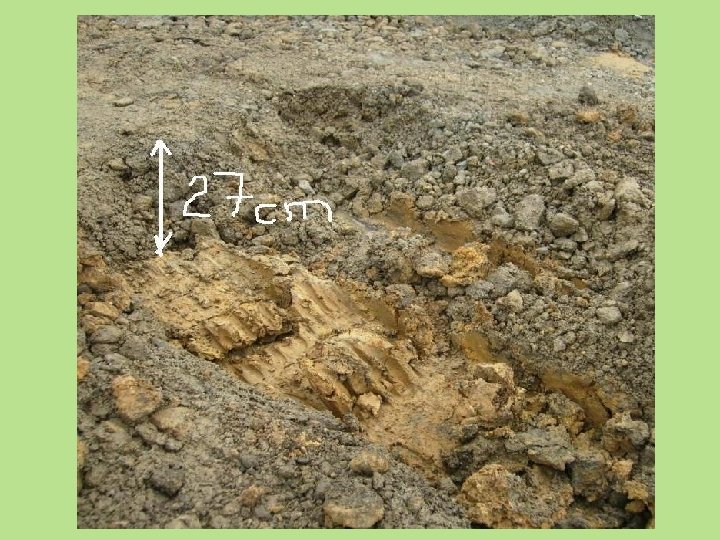

Evd=27 MPa → Edef 2=2 x 27= 54 MPa
