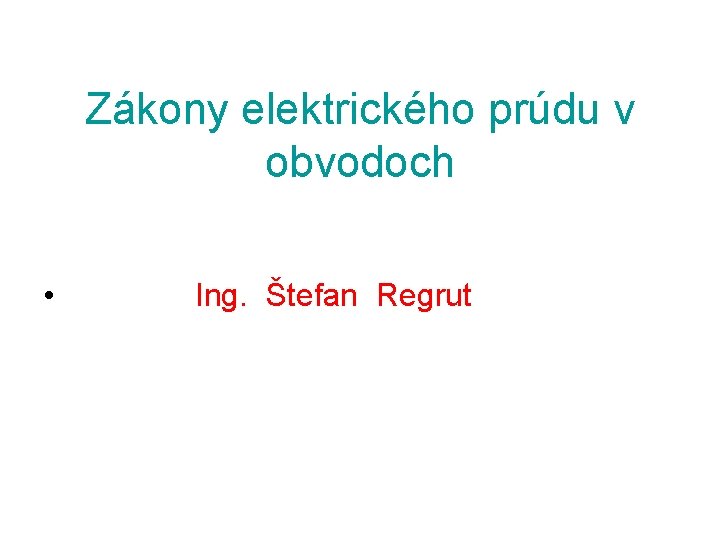

Zákony elektrického prúdu v obvodoch • Ing. Štefan Regrut

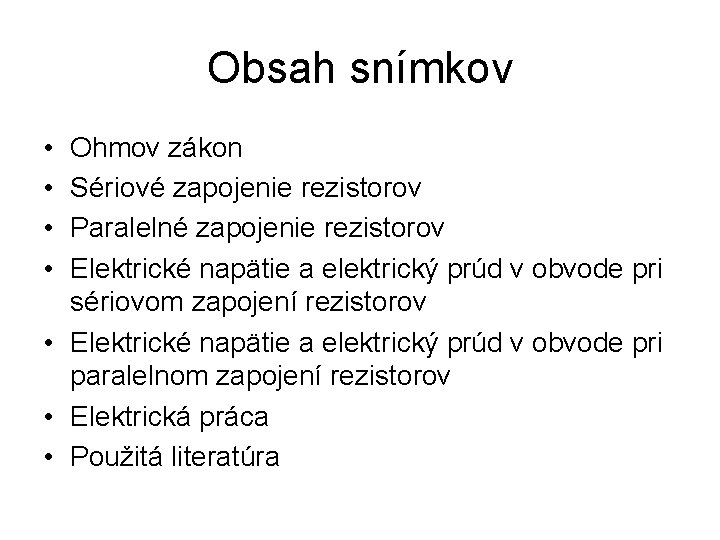

Obsah snímkov • • Ohmov zákon Sériové zapojenie rezistorov Paralelné zapojenie rezistorov Elektrické napätie a elektrický prúd v obvode pri sériovom zapojení rezistorov • Elektrické napätie a elektrický prúd v obvode pri paralelnom zapojení rezistorov • Elektrická práca • Použitá literatúra

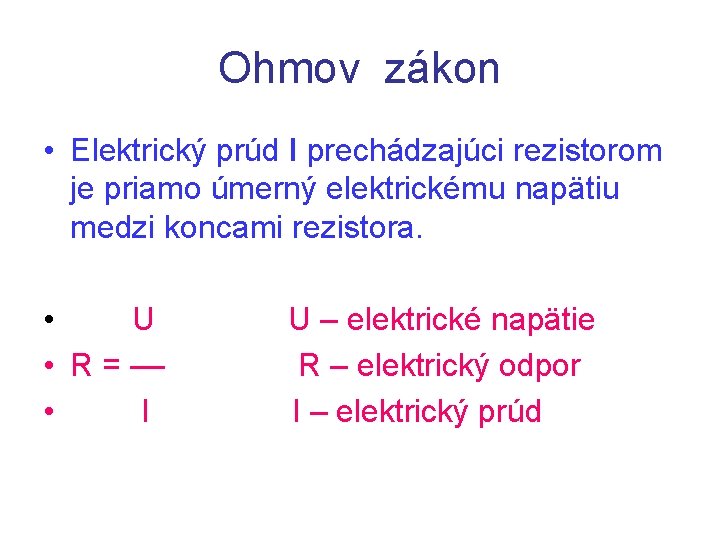

Ohmov zákon • Elektrický prúd I prechádzajúci rezistorom je priamo úmerný elektrickému napätiu medzi koncami rezistora. • U • R = –– • I U – elektrické napätie R – elektrický odpor I – elektrický prúd

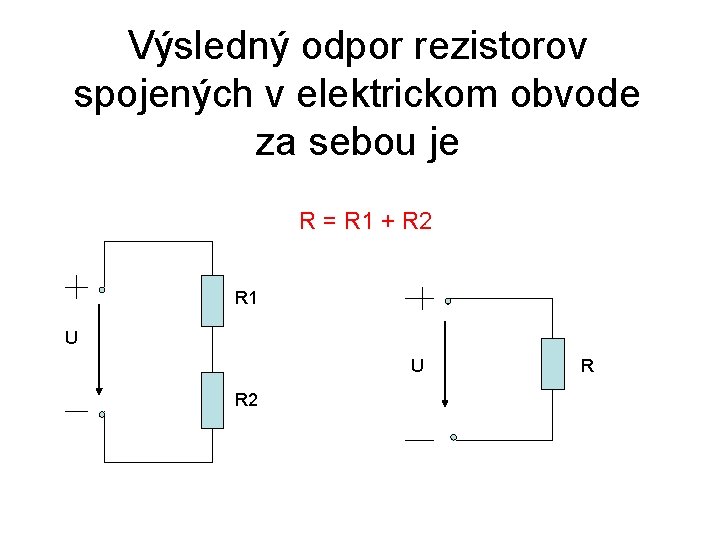

Výsledný odpor rezistorov spojených v elektrickom obvode za sebou je R = R 1 + R 2 R 1 U U R 2 R

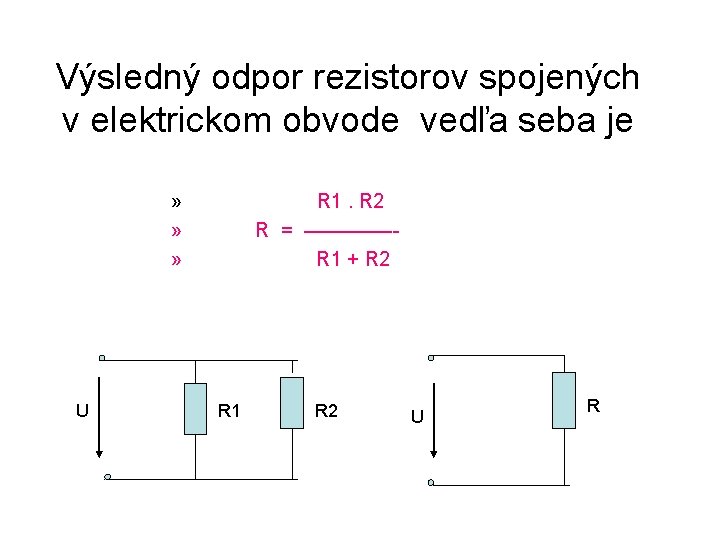

Výsledný odpor rezistorov spojených v elektrickom obvode vedľa seba je » » » U R 1. R 2 R = ––––R 1 + R 2 R 1 R 2 U R

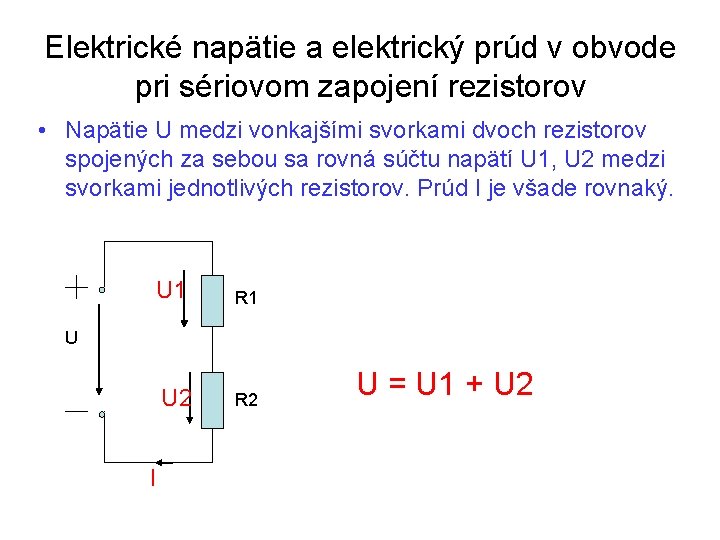

Elektrické napätie a elektrický prúd v obvode pri sériovom zapojení rezistorov • Napätie U medzi vonkajšími svorkami dvoch rezistorov spojených za sebou sa rovná súčtu napätí U 1, U 2 medzi svorkami jednotlivých rezistorov. Prúd I je všade rovnaký. U 1 R 1 U U 2 I R 2 U = U 1 + U 2

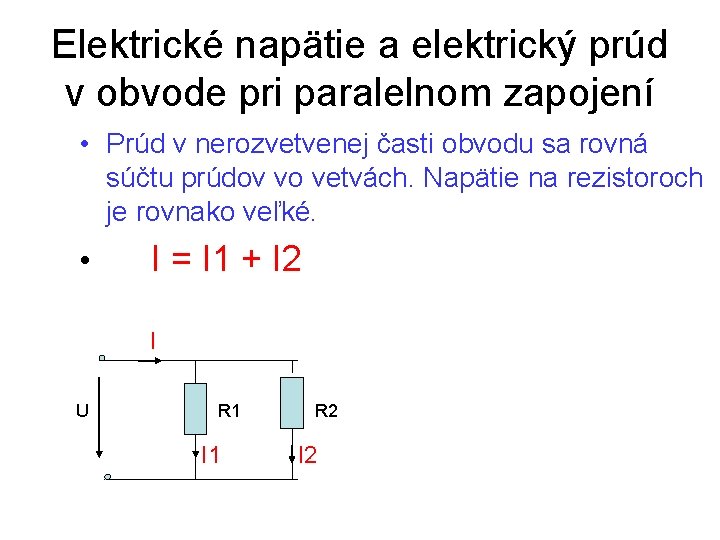

Elektrické napätie a elektrický prúd v obvode pri paralelnom zapojení • Prúd v nerozvetvenej časti obvodu sa rovná súčtu prúdov vo vetvách. Napätie na rezistoroch je rovnako veľké. • I = I 1 + I 2 I U R 1 I 1 R 2 I 2

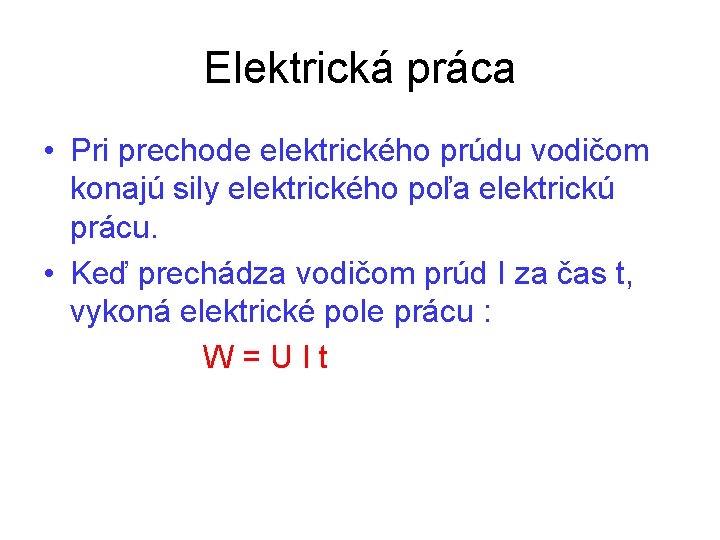

Elektrická práca • Pri prechode elektrického prúdu vodičom konajú sily elektrického poľa elektrickú prácu. • Keď prechádza vodičom prúd I za čas t, vykoná elektrické pole prácu : W=UIt
