ZÁKLADY STROJÁRSKEJ VÝROBY 1. Základné výrobné procesy v strojárskej výrobe 2. Rozdelenie technických materiálov a ich vlastnosti 3. Druhy polotovarov Prednáška č. 1

1. Základné výrobné procesy v strojárskej výrobe Ø Ø Výrobný proces – je súhrn činnosti v dôsledku ktorých sa východzie materiály (polotovary) menia na hotové výrobky s vlastnosťami zodpovedajúcimi ich funkčnému určeniu Výrobný proces – v strojárskej výrobe predstavuje súbor pracovných procesov, ktorých cieľavedomosť vyúsťuje do výroby určitého druhu výrobkov.

Výrobný proces v strojárskej výrobe sa skladá: - základných procesov - pomocných procesov - obslužných procesov Základne procesy- slúžia k bezprostrednej výrobe výrobkov Pomocné procesy- slúžia k výrobe prostriedkov, ktoré závod potrebuje pre zabezpečenie základných procesov Obslužné procesy- sa viažu na základné a pomocné procesy

Technická príprava výroby Ø - je súhrn technických, technologických, technicko- organizačných a technicko-ekonomických opatrení, ktoré podmieňujú dobrú technickú úroveň výrobkov, zlepšenie organizácie výroby, optimálne ekonomické výsledky a včasné začatie výroby nového výrobku. � Zložky TPV: - konštrukčná príprava výroby - technologická príprava výroby - ekonomická príprava výroby

ZLOŽKY TECHNOLOGOCKEJ PRÍPRAVY VÝROBY

Konštrukčná príprava výroby -nadväzuje na návrh výrobku, zahŕňa činnosti súvisiace s inováciami výrobku t. j. určenie jeho úžitkových vlastností, funkcie, povrchovej úpravy a ďalších znakov, ktoré podmieňujú estetické a funkčné vlastnosti výrobkov. Technologická príprava výroby- zahŕňa činnosti súvisiace so spôsobmi vyhotovenia výrobku t. j. určenie zariadení, strojov, prípravkov, náradia, meradiel. . . Súčasne zahŕňa činnosti súvisiace s vypracovaním výrobných postupov, noriem spotreby práce, noriem spotreby materiálov, náradia a nástrojov. Ekonomická príprava výroby- zahŕňa činnosti súvisiace s výpočtom nákladov a ceny. Jej cieľom je minimalizovať náklady pri zachovaní funkčných a estetických vlastností výrobku.

Konštrukčná príprava výroby musí obsahovať: -konštrukčnú výkresovú dokumentáciu -kusovník dielcov Technologická príprava výroby musí obsahovať: -pracovný postup -pracovnú návodku -nárezový plán -pracovné inštrukcie Ekonomická príprava výroby musí obsahovť: -výpočet spotreby materiálu v merných jednotkách -výpočet spotreby materiálu v nákladoch -výpočet mzdových nákladov -výpočet ceny

2. Rozdelenie technických materiálov a ich vlastnosti � Materiály sú vo všeobecnosti látky ktoré slúžia na ďalšie spracovanie. Podľa úžitkových vlastností možme materiály deliť na: � Konštrukčné materiály- využívajú sa pre stavbu konštrukcií, strojov a nástrojov. Ich spoločným znakom je, že sa od nich požadujú mechanické vlastnosti. Konkrétne požadované mechanické vlastnosti sú pri rôznych materiáloch odlišné a niekedy sa vyžadujú aj iné vlastnosti materiálov. (fyzikálne, chemické)

Ø Funkčné materiály- využívajú sa na výrobu výrobkov pri ktorých nie sú požadované mechanické vlastnosti resp. sú pre ne bezvýznamné (drôt v žiarovke. . . ). Pri funkčných materiáloch sa využívajú iné vlastnosti ako mechanické.

Základné rozdelenie konštrukčných materiálov Rozdelenie: 1. kovy 2. keramika 3. plasty Všetky tieto materiály možme vyrobiť v nekryštalickej forme preto oblasti jednotlivých skupín majú spoločne „sklenné“ jadro

OCEL: Ø Výhodná cena Dobré mechanické vlastnosti Ø Húževnaté a tvárne Ø Dobrá elektrická a tepelná vodivosť Ø Nika odolnosť voči korózií Ø

KERAMICKÉ MATERIÁLY: Vysoký modul pružnosti Ø Vysoká odolnosť voči korózií Ø Vysoká tvrdosť a odolnosť voči opotrebeniu Ø Nemožno plasticky deformovať Ø Vysoký elektrický odpor Ø Nízka tepelná vodivosť Ø

PLASTY: Ľahký a dobre tvárny materiál Ø Vysoká odolnosť voči korózií Ø Široké uplatnenie v strojárstve a v stavebníctve Ø Nízke mechanické vlastnosti meniace sa s teplotou Ø Nízka tuhosť Ø

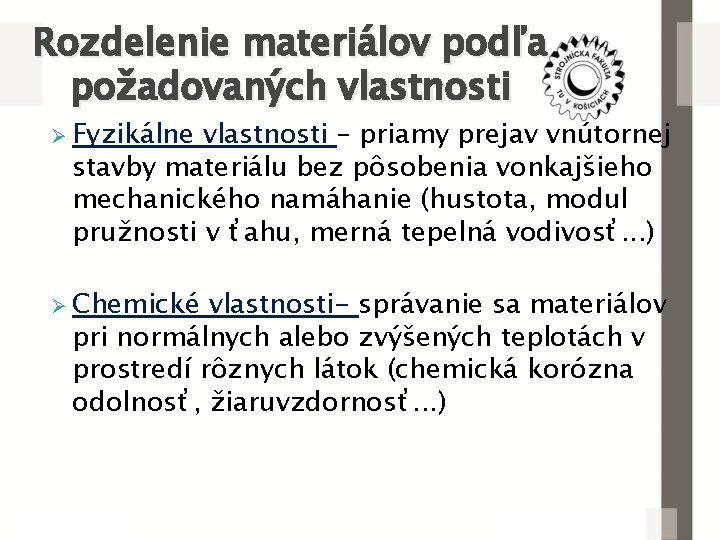

Rozdelenie materiálov podľa požadovaných vlastnosti Ø Fyzikálne vlastnosti – priamy prejav vnútornej stavby materiálu bez pôsobenia vonkajšieho mechanického namáhanie (hustota, modul pružnosti v ťahu, merná tepelná vodivosť. . . ) Ø Chemické vlastnosti- správanie sa materiálov pri normálnych alebo zvýšených teplotách v prostredí rôznych látok (chemická korózna odolnosť, žiaruvzdornosť. . . )

Ø Mechanické vlastnosti- sú určované skúškami na skúšobných strojoch a zariadeniach, na telesách spôsobmi, ktoré sú stanovené normami. Ø Technologické vlastnosti- súbor fyzikálnych, chemických a mechanických vlastností, ktoré umožňujú za daných podmienok určitý spôsob spracovania materiálov na polovýrobky alebo hotové výrobky. (zlievateľnosť, tvárniteľnosť. . . )

Rozdelenie oceli Nelegované ocele a) ocele obvyklej akosti b) akostné ocele c) nelegované ušľachtilé ocele Legované ocele a) akostné b) ušľachtilé

Rozdelenie ocelí podľa chemického zloženia Ø Nelegované pod 1% ocele- so stredným obsahom Mn Ø Nelegované ocele so stredným obsahom. Mn≥ 1%, nelegované automatové ocele a legované ocele s obsahom legúr pod 5% Ø Legované prvok≥ 5% ocele- minimálne jeden legujíci

Rozdelenie liatin LIATINY OBSAHUJÚ ≥ 2%C Sivá liatina Ø Sivý lom Ø Uhlík sa väčšinou vyskytuje vo forme grafitu Ø Lacná a dobre zlievateľná Ø Nízka plasticita a húževnatosť Ø Malá citlivosť na vruby Ø Dobrá obrobitelnosť

Tvárna liatina Ø Grafit je vylúčený vo forme guľôčkových častíc Ø Zloženie liatiny je blízke eutektickému Ø Vyššie mechanické vlastnosti než sivá liatina Biela liatina Ø Potlačená tvorba grafického eutektika a vzniká ledeburit Ø Netvorí sa grafit Ø Uhlík je zväčša viazaný vo forme cementitu Ø Lom je biely

Tvrdená liatina Ø Biela liatina v povrchovej vrstve Ø Jadro ako sivá liatina Ø Vzniká odlievaním sivej liatiny vhodného zloženia do kokíl Temperovaná liatina Ø Vyrába sa tepelným spracovaním (temperovaním) nelegovanej bielej liatiny Ø Pri temperovaní nastáva rozpad cementitu Ø Metastabilná sústava Fe-Fe. C₃ prechádza na stabilnú sústavu Fe-C

Legované liatiny Ø Pre zlepšenie mechanických vlastností Ø Pre dosiahnutie lepších chemických, fyzikálnych a technologických vlastností

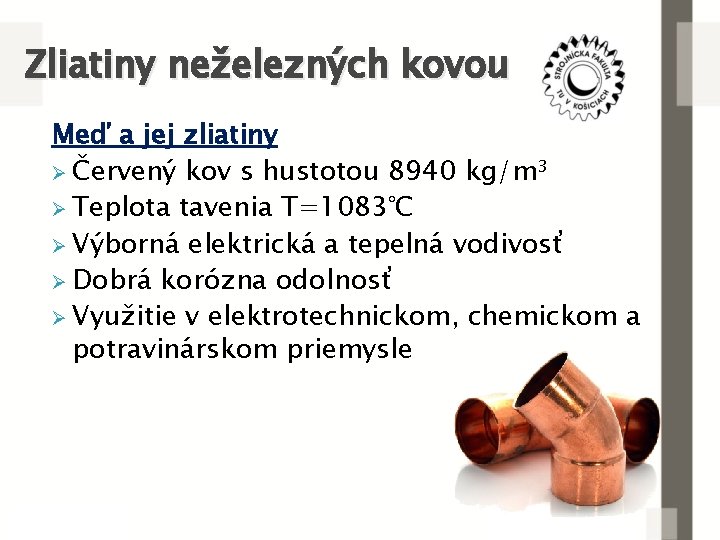

Zliatiny neželezných kovou Meď a jej zliatiny Ø Červený kov s hustotou 8940 kg/m³ Ø Teplota tavenia T=1083°C Ø Výborná elektrická a tepelná vodivosť Ø Dobrá korózna odolnosť Ø Využitie v elektrotechnickom, chemickom a potravinárskom priemysle

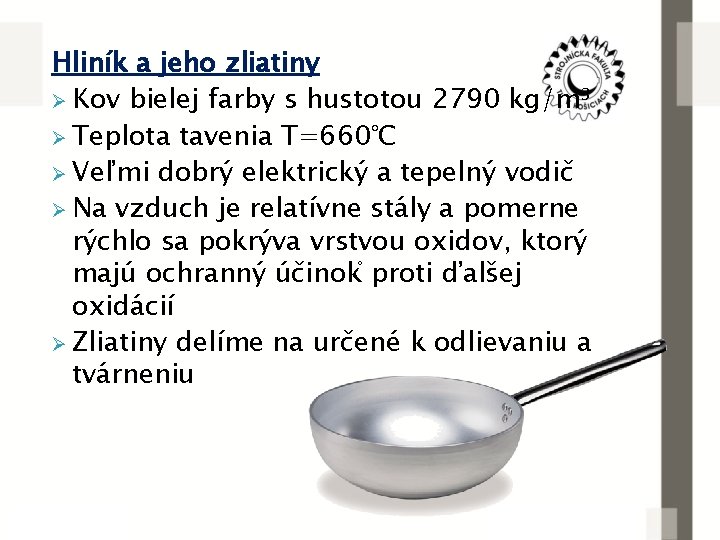

Hliník a jeho zliatiny Ø Kov bielej farby s hustotou 2790 kg/m³ Ø Teplota tavenia T=660°C Ø Veľmi dobrý elektrický a tepelný vodič Ø Na vzduch je relatívne stály a pomerne rýchlo sa pokrýva vrstvou oxidov, ktorý majú ochranný účinok° proti ďalšej oxidácií Ø Zliatiny delíme na určené k odlievaniu a tvárneniu

Titán a jeho zliatiny Ø Kov bielej farby s hustotou 4505 kg/m³ Ø Teplota tavenia T=1668°C Ø Ľahký kov bielej farby Ø Vysoké náklady na výrobu Ø Uplatnenie v potravinárskom priemysle, lekárstve v letectve a raketovej technike

Nikel a jeho zliatiny Ø Biely kov s hustotou 8910 kg/m³ Ø Teplota tavenia T=1453°C Ø Feromagnetický materiál Ø Pri tvárnený za studena až dvojnásobná pevnosť Ø Dobrá odolnosť voči atmosférickej korózií Ø Zliatiny delíme na konštrukčné, so zvláštnymi fyzikálnymi vlastnosťami a žiarupevné a žiaruvzdorné

Rozdelenie plastov Podľa pôvodu Ø Z kondenzačných produktov – plasty získané s formaldehydových živíc, polyamidov a pod. ØZ polymerizačných produktov – polyvinyl, chloridy, polyakryláty, styrény a iné uhľovodíky ØZ prírodných produktov – zlúčeniny celulózy, rôzne druhy celuloidu pripravené zo splodín reakcie celulózy s kyselinou dusičnou

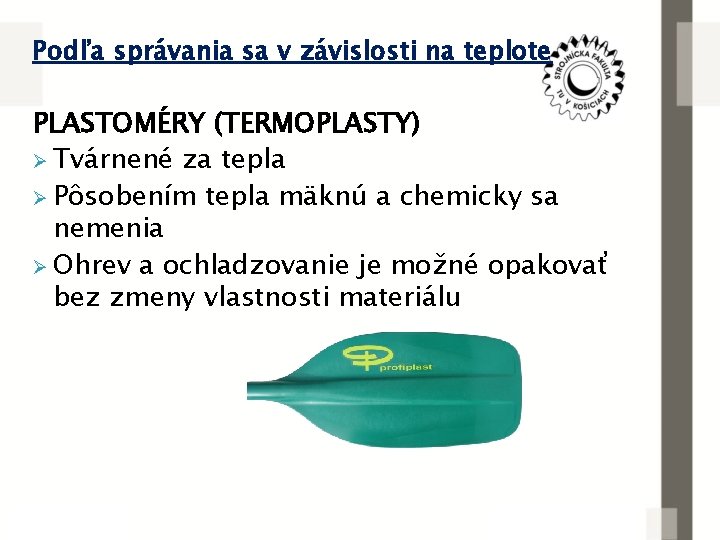

Podľa správania sa v závislosti na teplote PLASTOMÉRY (TERMOPLASTY) Ø Tvárnené za tepla Ø Pôsobením tepla mäknú a chemicky sa nemenia Ø Ohrev a ochladzovanie je možné opakovať bez zmeny vlastnosti materiálu

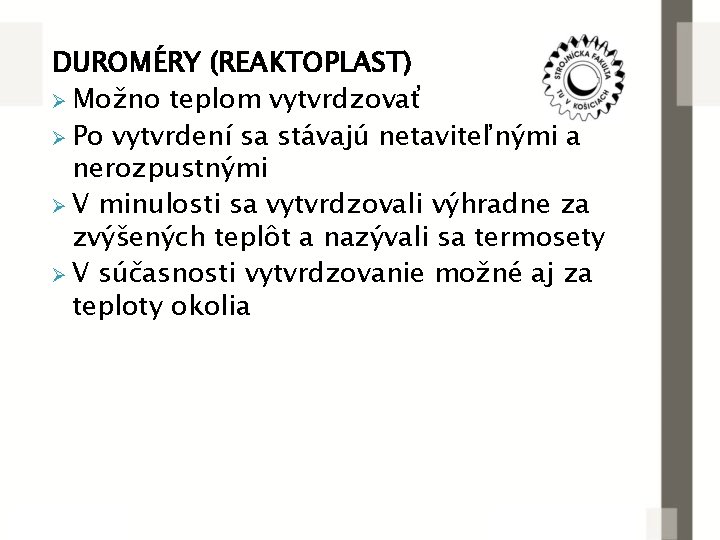

DUROMÉRY (REAKTOPLAST) Ø Možno teplom vytvrdzovať Ø Po vytvrdení sa stávajú netaviteľnými a nerozpustnými Ø V minulosti sa vytvrdzovali výhradne za zvýšených teplôt a nazývali sa termosety Ø V súčasnosti vytvrdzovanie možné aj za teploty okolia

3. Druhy polotovarov Normalizované Ø Sú uvedené v normách Ø Majú danú tvarovú a rozmerovú presnosť Ø Využitie hlavne v kusovej a malosériovej výrobe Ø Delíme ich na oceľové polotovary, neželezné polotovary a polotovary z plastu Ø Tyče, Plechy, Drôty, Pásy, Trúbky, Tenkostenné profily

Nenormalizované Ø Navrhované podľa budúceho výrobku Ø Využitie hlavne vo veľkosériovej a hromadnej výrobe Ø Vyrábajú sa: odlievaním, tvárnením za tepla a studena, s plastov, zváraním, lepením a práškovou metalurgiou

Použitá literatúra: [1] Kráľ J. , Zdravecká E. – Základy strojárskej výroby , elfa s. r. o. , Košice 2004, ISBN 80 -89066 -72 -0 , 142 s. [2] Jankura D. a spol. – Technické materiály, TUKE Sjf , Košice 2008, ISBN 978 -80 -8073 -959 -1 , 221 s. [3] Compel Metal s. r. o. , Dostupný z WWW: <http: // www. compel-metal. sk/sk/druhy-odliatkov/tvarnaliatina. html >. [online] [20. 11. 2012] [4] Berg. HOFF. , Dostupný z WWW: <http: //www. berghoffslovakia. sk/ >. [online] [20. 11. 2012] [5] Wikipedia, Dostupný z WWW: <http: //cs. wikipedia. org/wiki/Titan_(prvek) >. [online] [20. 11. 2012] [6] Net-Market, Dostupný z WWW: <http: //www. netmarket. cz/profiplast-beta-k 1 -padlo-termoplast-suhlikem/ >. [online] [20. 11. 2012]
