1. Zariadenie pre zváranie plameňom Ø Pri zváraní plameňom je zdrojom tepla plameň, v ktorom horí zmes horľavého plynu s kyslíkom Ø Najbežnejším a najviac používaným spôsobom zvárania je ručné zváranie
Výhody: Ø Malé investičné náklady Ø Nezávislosť od pracovného prostredia Ø Veľká pohyblivosť Ø Univerzálnosť Ø Jednoduchá obsluha Ø Uplatnenie zariadenia pri rezaní kyslíkom Nevýhody: Ø Veľký ohrev zváraného materiálu Ø Nižšie mechanické vlastnosti vedľa zvaru
Zváracie zariadenie ü Zariadenie ktoré najčastejšie využíva plameň na zváranie Najčastejšie sa používa vo vyhotovení: Ø Fľaša na kyslík a acetylén Ø Redukčné ventily Ø Hadice Ø Zváracie horáky
Súprava pre zváranie kyslíkovoacetylénovým plameňom 1 – kyslíková fľaša 2 – acetylénová fľaša 3 – zvárací horák 4 – redukčné ventily
Fľaše na stlačené plyny Ø Fľaše na stlačené plyny sa na zváranie vyrábajú s veľkosťou 40, 20 a 51 vodného obsahu Ø Svojimi rozmermi musia zodpovedať STN 07 8601 a označením STN 07 8509 Ø Fľaše sa pod hrdlom označujú farebným pásom a vyrazenými údajmi, ktoré obsahujú číslo fľaše a výrobcu, plný názov plynu, vodný obsah fľaše, hmotnosť, plniaci a skúšobný tlak a dátum poslednej skúšky fľaše
Fľašové ventily Ø Na jednotlivé plyny sa líšia konštrukciou a materiálmi Ø Na kyslík sa používajú uzavieracie ventily z lisovanej mosadze alebo z povrchovo upravenej ocele Ø Pre acetylén z ocele
Redukčné ventily Ø Redukčnými ventilmi možno nastaviť pracovný tlak plynov Ø Farebné označovanie redukčných ventilov pre jednotlivé plyny sa zhoduje s farebným označením fliaš Ø Podľa stupňa redukcie sú redukčné ventily jedno- alebo viacstupňové Ø Podľa konštrukcie sa redukčné ventily delia na ventily s priamym alebo opačným vstupom plynu

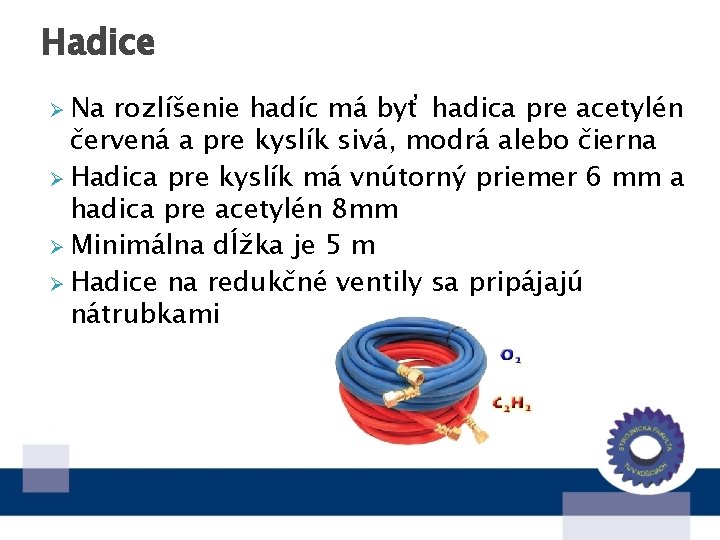

Hadice Ø Na rozlíšenie hadíc má byť hadica pre acetylén červená a pre kyslík sivá, modrá alebo čierna Ø Hadica pre kyslík má vnútorný priemer 6 mm a hadica pre acetylén 8 mm Ø Minimálna dĺžka je 5 m Ø Hadice na redukčné ventily sa pripájajú nátrubkami
Zváracie horáky ü Zváracími horákmi možno miešať kyslík s horľavým plynom a dosiahnuť potrebný zvárací plameň Z konštrukčného hľadiska delíme: a) nízkotlakové - injektorové b) vysokotlakové c) špeciálne
Ø Pri injektorovom horáku kyslík prechádza stredovým otvorom, ktorý sa v mieste injektora zužuje Ø Zrýchlený prúd kyslíka vytvára pred injektorom podtlak a strháva so sebou acetylén, ktorý prúdi okolo injektora Ø Zmieša sa v komore, ktorá nadväzuje na podtlakové pásmo

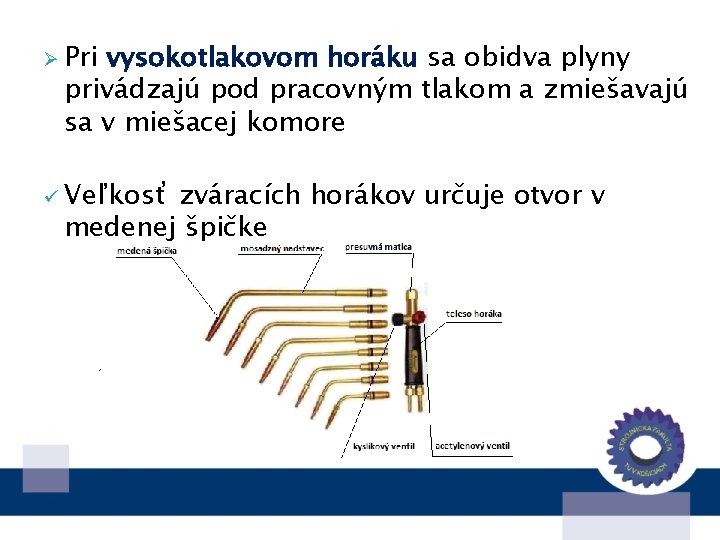

Ø Pri vysokotlakovom horáku sa obidva plyny privádzajú pod pracovným tlakom a zmiešavajú sa v miešacej komore ü Veľkosť zváracích horákov určuje otvor v medenej špičke
2. Zariadenie pre zváranie oblúkom Ø Zváranie elektrickým oblúkom je tavné zváranie, pri ktorom sa na zváranie využíva teplo elektrického oblúka Ø Pri zváraní sa používa jednosmerný alebo striedavý prúd Ø Zdrojom jednosmerného prúdu sú usmerňovače alebo točivé zváracie agregáty Ø Zdrojom striedavého prúdu sú zváracie transformátory
Zváracie zariadenie 1 – zvárací zdroj prúdu 2 – zvárací kábel zo zváracími kliešťami 3 – zváracia elektróda 4 – zváraná konštrukcia 5 – zvárací kábel so svorkou 6 – elektrický oblúk 7 – zvar 8 – regulačný panel zváračky
Výhody: Ø minimálne vnesené teplo do procesu zvárania Ø úzka teplotne ovplyvnená oblasť Ø v dôsledku vysokej rýchlosti ochladzovania je charakteristická jemnozrnná štruktúra zvarového kovu Ø pri zváraní vo vákuu dokonalá ochrana zvarového spoja Ø zvárať možno vo všetkých pozíciách Ø malá náchylnosť na vznik necelistvostí vo zvarovom spoji
Nevýhody: Ø potreba vákuovej komory, ktorá rozmerovo obmedzuje veľkosť zváraných súčastí Ø možnosť vzniku silne radiálne orientovanej štruktúry zvarového kovu s možnosťou segregácie nečistôt a vylučovania precipitátov na hraniciach zŕn, čo môže spôsobiť praskavosť za tepla aj za studena
