ZÁKLADY STROJÁRSKEJ VÝROBY 1. Technologický postup výroby rotačných plôch Cvičenie č. 11

1. Technologický postup výroby rotačných plôch 1. ) Návrh polotovaru 2. ) Návrh technologických, meracích a ustavovacích základní 3. ) Navrhnúť prídavky na obrábanie 4. ) Navrhnúť postup operácií 5. ) Navrhnúť potrebné parametre rezných podmienok a priradiť potrebné obrábacie nástroje 6. ) Vypočítať strojný čas 7. ) Navrhnúť obrábacie stroje 8. ) Navrhnúť použitie štandardných meradiel pre kontrolu operácií obrábania

1. ) Návrh polotovaru Voľbou polotovaru určíme: Ø spôsob jeho výroby Ø stanovíme prídavky na obrábanie každého povrchu Ø určíme rozmery polotovaru a uvedieme tolerancie na nepresnosť jeho výroby Napr. : Navrhujeme tyč kruhovú valcovanú za tepla F 115 STN 425510. 11 s medznou odchýlkou menovitého priemeru ± 1. 5 mm s povrchovou kôrou

2. ) Návrh technologických, meracích a ustavovacích základní Vo výrobnom postupe je nevyhnutné určiť správnu východiskovú polohu polotovaru pri obrábaní, a to jeho ustanovenie a upnutie Ø Ustanovením sa zabezpečuje jednoznačná poloha obrobku voči reznému nástroju Ø Upnutie zaisťuje súčiastku voči zmene polohy v dôsledku dynamických javov pri reznom procese Ø Základňa je plocha, priamka alebo bod súčiastky, ku ktorým sú viazané alebo funkčne spojené polohy iných plôch, čiar alebo bodov, ktoré určujú tvar obrobku Ø

TECHNOLOGICKÁ USTAVOVACIA ZÁKLADŇA Ø Ustanovujúca technologická základňa je plocha obrábanej súčiastky, ktorá pri ustanovení tejto súčiastky v stroji alebo prípravku zabezpečuje presnosť polohy v smere východiskového rozmeru 1 - polotovar 2 - ustavovacia základňa F - upínacia sila skľučovadla

KONTROLNO-MERACIA ZÁKLADŇA Ø Meracia základňa slúži na ustanovenie meradiel a je povrchom, od ktorého sa merajú rozmery 1 - polotovar 2 - meracia základňa

3. ) Navrhnúť prídavky na obrábanie Ø Prídavok na obrábanie je vrstva materiálu, ktorú odoberá nástroj pri obrábaní polotovaru Celkový prídavok na obrábanie (Pc) určíme podľa vzťahu: Pc = P 1 + P 2 +. . . + Pi +. . . + Pn /mm/ Pi- vrstva materiálu odobratá počas technologickej operácie

Ø Pri rotačných súčiastkach sa východiskový priemer polotovaru (V) volí tak, že pre najväčší obrobený priemer sa určí prídavok (p) podľa empirického vzťahu p = 0. 05. Dmax + 2 /mm/ Øa tento sa pripočíta k najväčšiemu obrobenému priemeru (Dmax), podľa vzťahu V = p + Dmax /mm/ Ø Výsledný rozmer sa zaokrúhli nahor a zvolí sa najbližší vyrábaný priemer polotovaru podľa normy STN

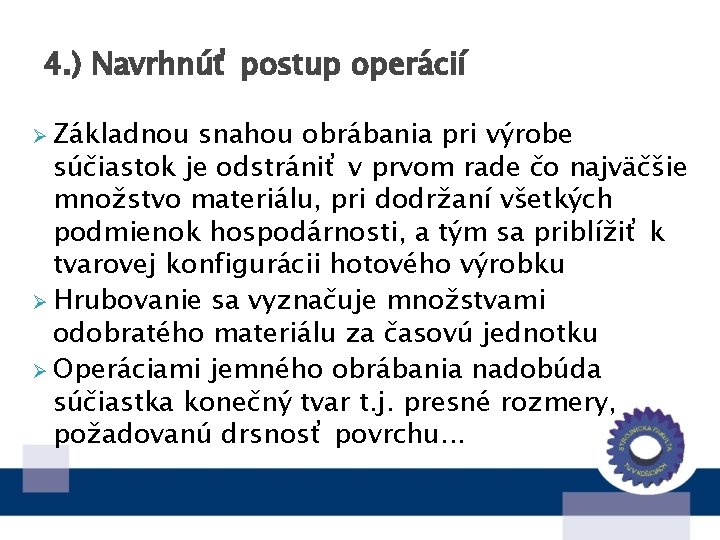

4. ) Navrhnúť postup operácií Ø Základnou snahou obrábania pri výrobe súčiastok je odstrániť v prvom rade čo najväčšie množstvo materiálu, pri dodržaní všetkých podmienok hospodárnosti, a tým sa priblížiť k tvarovej konfigurácii hotového výrobku Ø Hrubovanie sa vyznačuje množstvami odobratého materiálu za časovú jednotku Ø Operáciami jemného obrábania nadobúda súčiastka konečný tvar t. j. presné rozmery, požadovanú drsnosť povrchu. . .

5. ) Navrhnúť potrebné parametre rezných podmienok a priradiť potrebné obrábacie nástroje Ø Navrhujeme vhodné rezné podmienky ako sú hĺbka rezu, posuv na otáčku, rezná rýchlosť Ø Na základe rezných podmienok vyberáme nástorje pre jednotlivé operácie ako napríklad pílový pás pre rezanie, ohnutý uberací sústružnícky nôž pre sústruženie čela a pod.

6. ) Vypočítať strojný čas Ø Vypočítaním zistíme aká je celková dĺžku pohybu nástroja pre každú jednu operáciu s čoho si vyjadríme celkový čas výroby súčiastky Výpočet strojového času pre obrobenie plochy na súčiastke :

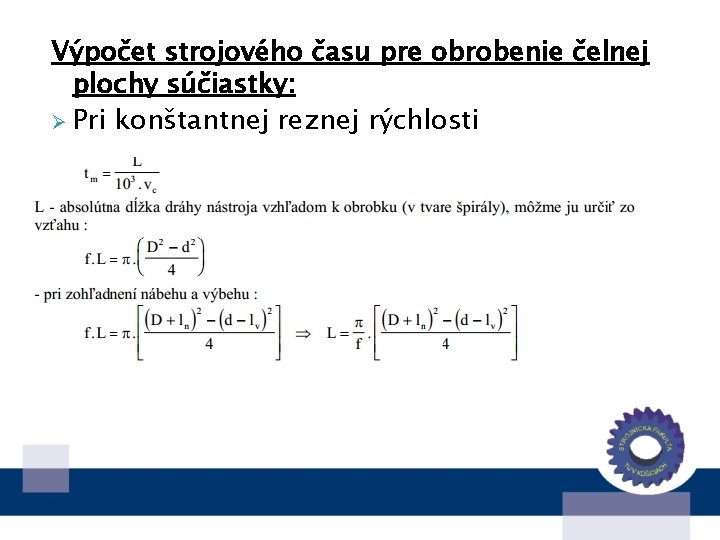

Výpočet strojového času pre obrobenie čelnej plochy súčiastky: Ø Pri konštantnej reznej rýchlosti

Ø Pri konštantných otáčkach

7. ) Navrhnúť obrábacie stroje Ø Obrábacie stroje si volíme na základe parametrov obrábacích strojov Ø Pri hrubovaní je to množstvo odobratého materiálu za jednotku času alebo objem odobratý za jednotku času Ø Pri dokončovacích obrábacích strojoch to môže byť napr. veľkosť obrobeného povrchu za jednotku času Ø Pri automatoch to môže byť počet kusov za jednotku času

Základné kritérium je spoľahlivosť systému Ø Spoľahlivosť je pravdepodobnosť, že výrobná technika bude plniť požadovanú úlohu s predpísanou presnosťou v požadovanom čase Ø Efektivita je miera schopností stroja plniť predpísané – programované úlohy

8. ) Navrhnúť použitie štandardných meradiel pre kontrolu operácií obrábania Ø Na kontrolu obrábaných súčiastok využívame klasické posuvné meradlá alebo mikrometre na meranie dĺžkových, vnútorných a vonkajších rozmerov Ø Pri meraní drsnosti využívame napríklad Drsnomer

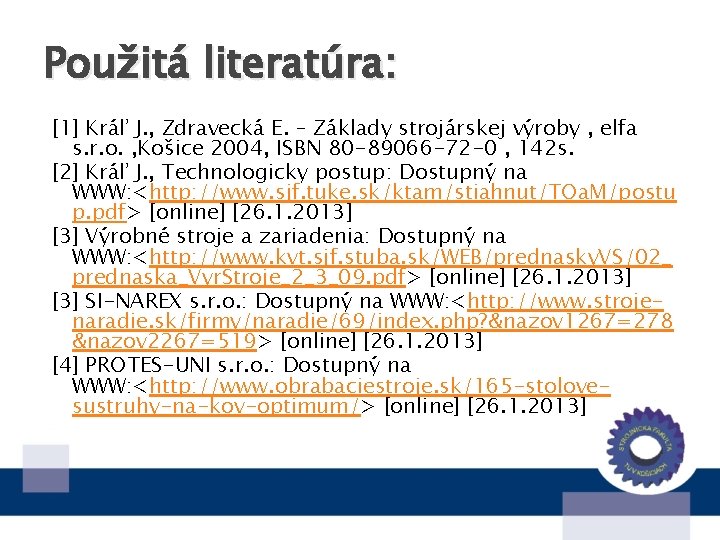

Použitá literatúra: [1] Kráľ J. , Zdravecká E. – Základy strojárskej výroby , elfa s. r. o. , Košice 2004, ISBN 80 -89066 -72 -0 , 142 s. [2] Kráľ J. , Technologicky postup: Dostupný na WWW: <http: //www. sjf. tuke. sk/ktam/stiahnut/TOa. M/postu p. pdf> [online] [26. 1. 2013] [3] Výrobné stroje a zariadenia: Dostupný na WWW: <http: //www. kvt. sjf. stuba. sk/WEB/prednasky. VS/02_ prednaska_Vyr. Stroje_2_3_09. pdf> [online] [26. 1. 2013] [3] SI-NAREX s. r. o. : Dostupný na WWW: <http: //www. strojenaradie. sk/firmy/naradie/69/index. php? &nazov 1267=278 &nazov 2267=519> [online] [26. 1. 2013] [4] PROTES-UNI s. r. o. : Dostupný na WWW: <http: //www. obrabaciestroje. sk/165 -stolovesustruhy-na-kov-optimum/> [online] [26. 1. 2013]
