ZÁKLADY STROJÁRSKEJ VÝROBY 1. Rozdelenie a označovanie oceli, liatin, neželezné kovy a ich zliatiny 2. Druhy strojárskych výrob 3. Štruktúra výrobného procesu Prednáška č. 2

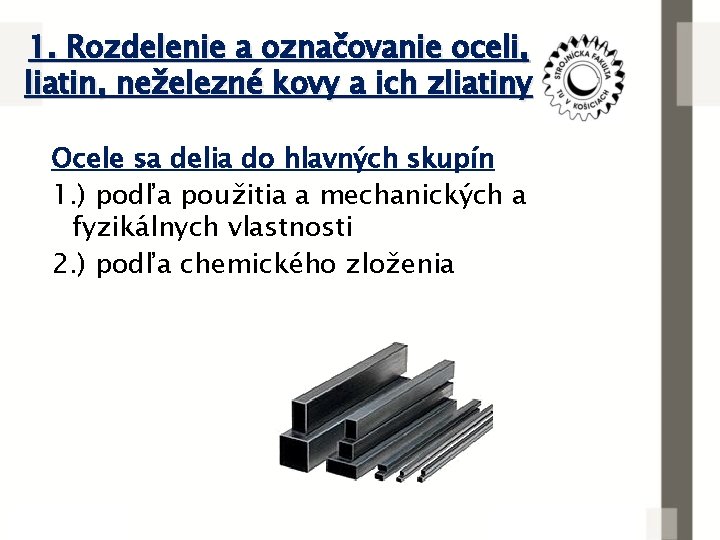

1. Rozdelenie a označovanie oceli, liatin, neželezné kovy a ich zliatiny Ocele sa delia do hlavných skupín 1. ) podľa použitia a mechanických a fyzikálnych vlastnosti 2. ) podľa chemického zloženia

Ocele podľa použitia Ø Konštrukčné Ø Nástrojové Podľa chemického zloženia Ø Uhlíkové Ø zliatinové

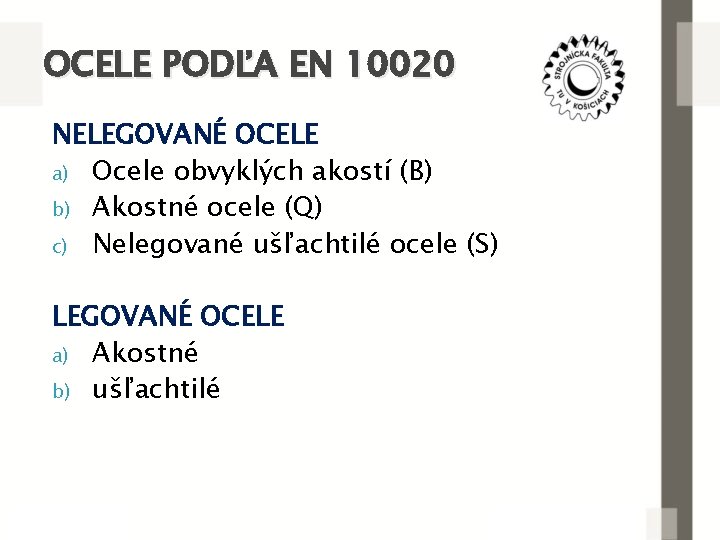

OCELE PODĽA EN 10020 NELEGOVANÉ OCELE a) Ocele obvyklých akostí (B) b) Akostné ocele (Q) c) Nelegované ušľachtilé ocele (S) LEGOVANÉ OCELE a) Akostné b) ušľachtilé

Schéma označovania oceli podľa STN

Rozdelenie oceli podľa použitia a mechanicko-fyzikálnych vlastnosti a) b) Ocele na odliatky Ocele tvárnené EN 10079 Definícia oceľových výrobkov 1) Pre každú oceľ môže byť stanovená iba 1 značka 2) Pre ocele podľa národných noriem členov CEN a pre ostatné ocele stanoví značky príslušná národná normalizačná organizácia

Označenie podľa použitia mechanických a fyzikálnych vlastnosti 1. ) Ocele pre oceľové konštrukcie pre všeobecné použitie – „S“ a) ocele pre tlakové nádoby – „P“ b) ocele na potrubia – „L“ c) ocele na strojné súčiastky – „E“ 2. ) Ocele na výstuž do betónu – „B“ 3. ) Ocele na predpínaciu výstuž do betónu – „Y“

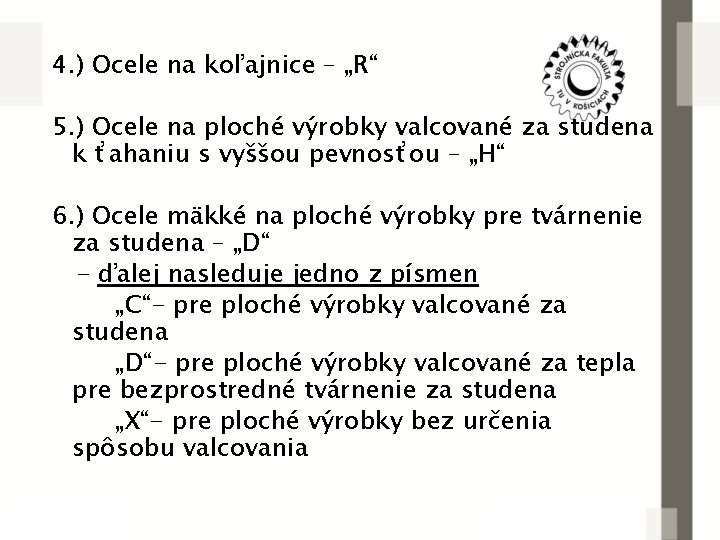

4. ) Ocele na koľajnice – „R“ 5. ) Ocele na ploché výrobky valcované za studena k ťahaniu s vyššou pevnosťou – „H“ 6. ) Ocele mäkké na ploché výrobky pre tvárnenie za studena – „D“ - ďalej nasleduje jedno z písmen „C“- pre ploché výrobky valcované za studena „D“- pre ploché výrobky valcované za tepla pre bezprostredné tvárnenie za studena „X“- pre ploché výrobky bez určenia spôsobu valcovania

7. ) Tenké oceľové a pocínované plechy a pásy, pochromované oceľové plechy a pásy – „T“ -nasleduje: „H“– jednoducho valcované 8. ) Plechy a pásy pre elektrotechniku – „M“

Rozdelenie oceli podľa chemického zloženia 1. ) Nelegované ocele – obsah Mangánu pod 1% 2. ) Nelegované ocele so stredným obsahom – Mn≥ 1%, nelegované automatové ocele a legované ocele s obsahom legúr pod 5% 3. ) Legované ocele – minimálne jeden legujúci prvok≥ 5% 4. ) Rýchlorezné ocele – „HS“

Stavba čísiel ocelí Čísla oceliam sa prideľujú na základe charakteristických vlastností: Ø Chemické zloženie Ø Vlastnosti, ktoré sa zabezpečujú pomocou normalizovaných skúšok (tvrdosť, pevnosť. . . ) Ø Vhodnosť pre ďalšie spracovanie Ø Vhodnosť pre zvláštne použitie

OZNAČENIE 1. XXXX(XX) 1 – oceľ. XX – číslo skupiny ocele. xx. XX(XX) – poradové číslo. Čísla v zátvorke sú pripravené pre prípadné použitie. - Číselné použitie je možné použiť aj pre iné materiály

Ocele nelegované Ø Ocele obvyklých akostí 1. 00, 1. 90 Ø Ocele akostné napr. : - 1. 01, 1, 91 konštrukčné pre všeobecné použitie - 1. 02, 1. 92 ostatné konštrukčné pre TZ Ø Ocele ušľachtilé napr. : - 1. 15 nástrojové ocele - 1. 16 nástrojové ocele a iné

Ocele legované Ø Ocele akostné napr. : - 1. 08, 1. 98 ocele so zvláštnymi fyzikálnymi vlastnosťami Ø Ocele ušľachtilé - 1. 20, 1. 21 nástrojové ocele

Označenie výrobkov „FL“ – plochý výrobok „B“ – tyč „W“ – drôt „FO“ – výkovok „C“ – odliatok „TS“ – bezošvá rúra „TW“ – zvarovaná rúra

Označovanie liatin podľa STN EN 1560 Ø číselné označenie sa využíva iba pri normalizovaných liatinách Ø označenie môže obsahovať maximálne 6 kombinácií symbolov, ktoré sa však nemusia používať všetky

Kombinácia 1: EN Kombinácia 2: Symboly pre liatinu (G – odliatok, J – liatina) Kombinácia 3: Symboly pre tvar grafitu L – lupienkový S – guličkový M – temperovaný V – vemikulárny N – bez grafitu Y – zvláštna štruktúra

Kombinácia 4: Symboly pre mikroalebo makroštruktúru A – austenit F – ferit P – perlit M – martenzit L – ledeburit Q – kalené T – kalené a popúšťané B – s čiernym lomom W – s bielym lomom

Kombinácia 5: Symboly pre klasifikáciu podľa mechanických vlastností alebo chemického zloženia Kombinácia 6: Symboly pre dodatkové požiadavky

Rozdelenie zliatin neželezných kovou 1. ) zliatiny určené k tvárneniu 2. ) zliatiny určené k odlievaniu Rozdelenie podľa fyzikálnych vlastnosti a najvýznamnejší zástupcovia Ø Ľahké kovy – Al, Mg, Ti Ø Kovy s nízkymi teplotami tavenia – Pb, Sn, Hg, Zn Ø Kovy so strednými teplotami tavenia – Cu, Ni Ø Kovy s vysokými teplotami tavenia – V, Mo, W Ø Kovy ušľachtilé – Ag, Au, Pt

Číselné označovanie neželezných kovov podľa STN 42 00006

2. Druhy strojárskych výrob Výrobný proces – súhrn činnosti v dôsledku ktorých sa východzie materiály resp. polotovary menia na hotové výrobky s vlastnosťami zodpovedajúcimi ich funkčnému určeniu.

Technická príprava výroby - zahrňuje všetky činnosti spojené s návrhom výrobku, prípravou výrobnej dokumentácie, overenia, návrhom organizácie a riadenia výrobného procesu Základné časti štruktúry strojárskeho výrobku spravidla tvoria: a) Súčiastka b) Podskupina c) Skupina (montážny celok) d) Výrobok (zariadenie)

Súčiastka – je časťou strojárskeho výrobku, spravidla vyrábaná z jedného kusu materiálu rôznymi technologickými metódami bez montáže Podskupina - je viac súčiastok spojených do jedného celku, ktorý vstupuje samostatne do montážneho celku Skupina (montážny celok) - je samostatná časť výrobku z hľadiska funkčného alebo montáže, je zložený z viacerých podskupín

Výrobok (zariadenie) - je finálny strojárenský výrobok (automobil, výrobný stroj. . . ) pozostávajúci z viacerých skupín spolu zmontovaných

Druhy strojárskych výrob Hromadná výroba Ø Výrobky úzkeho sortimentu a štandardného typu vyrobeného pre široký okruh spotrebiteľov (auta, bycikle. . . ) Ø Na jednom miesta sa dookola opakujúca jedna operácia Ø Usporiadanie výrobného zariadenia podľa postupnosti technologického procesu vo forme plynulých liniek

Sériová výroba (malosériová, strednesériová, veľkosériová) Ø Vyrábajú sa skupiny súčiastok pravidelne nasledujúc po určitých prestávkach Ø Na väčšine pracovných miest sa niekoľkokrát periodicky opakuje tá istá operácia Ø Malosériová – veľkosť dávky tvorí obyčajne niekoľko jednotiek do 100 Ø Strednesériová – medzi malou a veľkosériovou výrobou do 500 Ø Veľkosériová – veľkosť dávky do 1000 súčiastok

Kusová výroba Ø Vyrábajú sa výrobky širokého sortimentu v malých množstvách a často individuálne Ø Výroba výrobkov sa obyčajne neopakuje resp. opakuje po dlhších prestávkach Ø Na pracovných miestach sa periodicky neopakujú tie isté operácie Ø Využívanie univerzálnych strojov

KAN BAN Ø v súčasnosti najprogresívnejší a najnovší typ strojárskej výroby – cyklická výroba Ø Plne automatizovaná tvorená robotizovanými pracoviskami v podstate v jednej linke (automobilky) Ø Základné dáta sú tvorené zdrojmi, procedúrami a procesmi

3. Štruktúra výrobného procesu

Použitá literatúra: [1] Kráľ J. , Zdravecká E. – Základy strojárskej výroby , elfa s. r. o. , Košice 2004, ISBN 80 -89066 -72 -0 , 142 s. [2] Klempirstvy Prokop. , Dostupný z WWW: <http: //www. kpro. cz/vlastnosti-materialu. html>. [online] [25. 11. 2012] [3] PRONAR, Dostupný z WWW: <http: //www. pronar. cz/valcova-stopka-din 338 cobalt-katskup 305. php>. [online] [25. 11. 2012] [4] Compel Metal s. r. o. , Dostupný z WWW: <http: // www. compel-metal. sk/sk/druhy-odliatkov/tvarnaliatina. html >. [online] [25. 11. 2012] [5] RM Team, Dostupný z WWW: <http: //www. rmteam. sk/? opravystarterov=sluzby&rmteam=8>. [online] [25. 11. 2012]
