Základní pojmy v automatizační technice VY_32_INOVACE_Tomalova_02 -2 -09 -Trideni_signalu Autor: Ing. Milada Tomalová Tento výukový materiál byl zpracován v rámci projektu EU peníze středním školám - OP VK 1. 5. CZ. 1. 07/1. 5. 00/34. 0195 – Individualizace a inovace výuky
Anotace • Materiál ukazuje třídění signálů, které se v automatizaci využívají. Slouží k výkladu. Lze jej použít i předmaturitním opakování.
Třídění signálů
Co je signál v automatizaci Signál je fyzikální veličina závislá na čase Využívá se pro přenos informace Může mít různý fyzikální charakter Je možno jej uložit na různých médiích (na papíře, filmový obraz, akustické, elektromagnetické, světelné, elektrické záznamy) • Vyjadřuje jednoznačné a reprodukovatelné záznamy a zprávy • Je možno jej kódovat (abecední kód, desítkový, dvojkový kód) • •
Rozdělení signálů • Podle spojitosti v čase – Časově spojitý – Časově nespojitý • Zda může nebo nemůže nabývat libovolné hodnoty – Ano - analogový – Ne - číslicový a binární (dvojkový, dvouhodnotový) • Jiná dělení – Diskrétní – mění se nespojitě tzn. časově nespojitý a číslicový

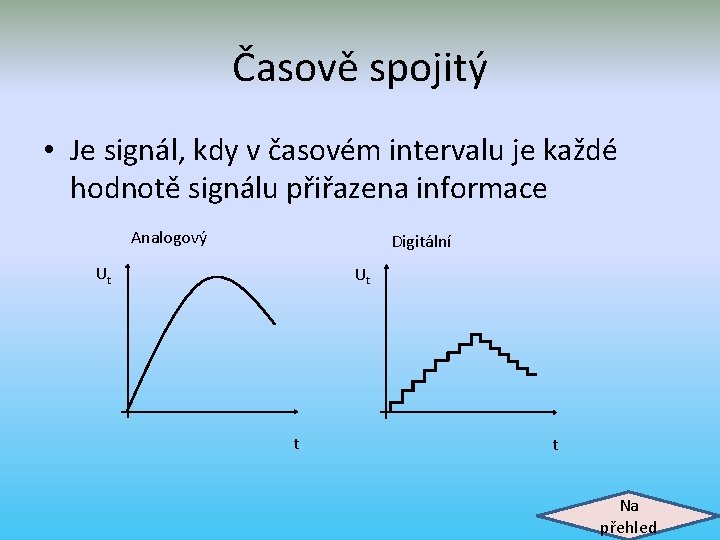

Časově spojitý • Je signál, kdy v časovém intervalu je každé hodnotě signálu přiřazena informace Analogový Digitální Ut Ut t t Na přehled
Časově nespojitý • Signál, při kterém v časovém průběhu existují časové intervaly, ve kterých signálu není přiřazena informace Digitální Analogový Ut Ut t Na přehled
Analogový • Nabývá nekonečného množství hodnot (spojitá množina hodnot daného rozsahu) Časově nespojitý Časově spojitý Ut Ut t t Na přehled
Číslicový • Informace je přiřazena jen některým, vzájemně odlišným hodnotám Časově nespojitý Časově spojitý Ut Ut t t Na přehled
Zvláštní případ číslicového – dvojkový (binární) • Informace je přenášena pouze dvěma stavy (0, 1) • Dvojkový signál může být elektrický, magnetický, optický, chemický, morseovka… Ut Ut Ut t
