Základní škola Libina, příspěvková organizace, Libina 548, 788 05, IČ: 708 61 Název projektu: Škola hrou Tento projekt je spolufinancován Evropským sociálním fondem republiky Vzdělávací oblast Fyzika AUTOR: Ing. Roman Hanák NÁZEV: VY_32_INOVACE_10_09_F 9_Hanak TÉMA: Vedení elektrického proudu v polovodičích OBSAH: Polovodičová dioda ČÍSLO PROJEKTU: CZ. 1. 07/1. 4. 00/21. 2364

ANOTACE Tato část nás seznámí s polovodičovou diodou. Dozvíme se, jaké základní typy se používají a kde toho můžeme v praxi využít. Na konci jsou otázky, které prověří zda žáci pochopili danou látku. Inovativnost je v tom, že se zde vyskytuje řada moderních interaktivních prvků. Máme zde názorné grafické animace, obrázky, komentáře k řešení a hypertextové odkazy. Žáci lépe pochopí probíranou látku a hodina je pro ně zajímavější. Každý řešený příklad je pomocí animací rozdělen na dílčí kroky, takže vyučující se nezdržuje psaním na tabuli, ale pomocí ovladače postupně odkrývá řešení příkladu a má tak možnost žáky nechat samostatně tvořit a věnovat se těm žákům, kteří potřebují individuální pomoc. V hodině jsou odkazy na internetové stránky, které slouží k doplnění a rozšíření probírané látky o další zajímavé informace. Hodina je tvořena tak, aby se mohla být odučena v multimediální učebně nebo v počítačové učebně, které mají připojení k internetu.

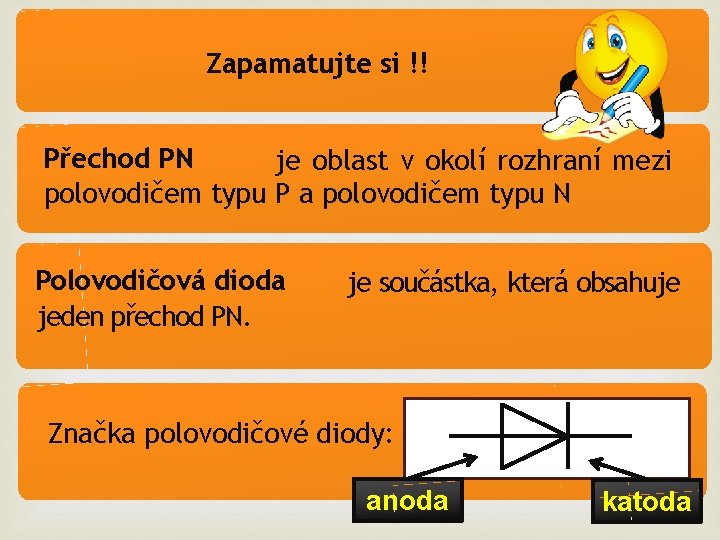

Zapamatujte si !! Přechod PN je oblast v okolí rozhraní mezi polovodičem typu P a polovodičem typu N Polovodičová dioda jeden přechod PN. je součástka, která obsahuje Značka polovodičové diody: anoda katoda

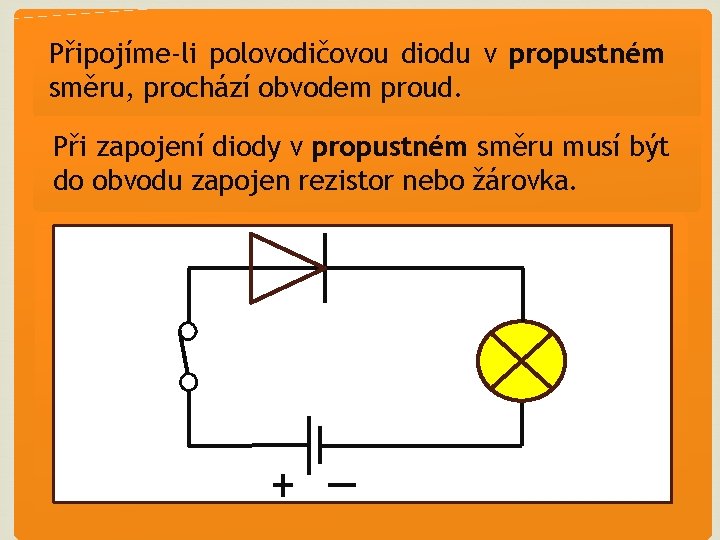

Připojíme-li polovodičovou diodu v propustném směru, prochází obvodem proud. Při zapojení diody v propustném směru musí být do obvodu zapojen rezistor nebo žárovka.

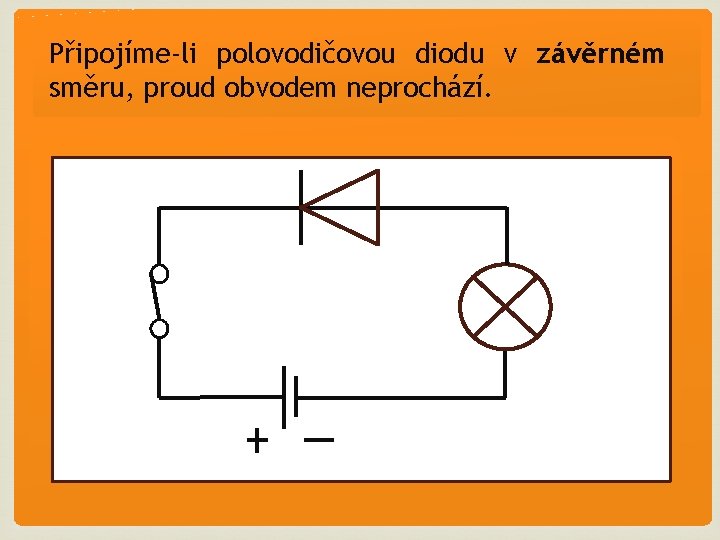

Připojíme-li polovodičovou diodu v závěrném směru, proud obvodem neprochází.

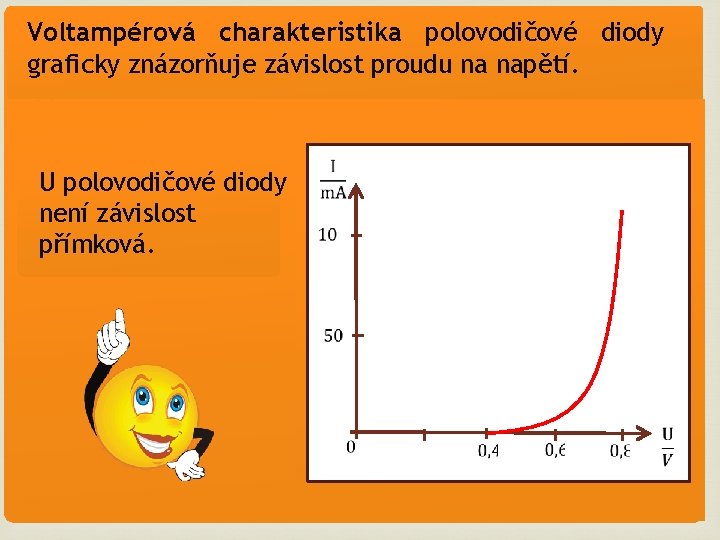

Voltampérová charakteristika polovodičové diody graficky znázorňuje závislost proudu na napětí. U polovodičové diody není závislost přímková.

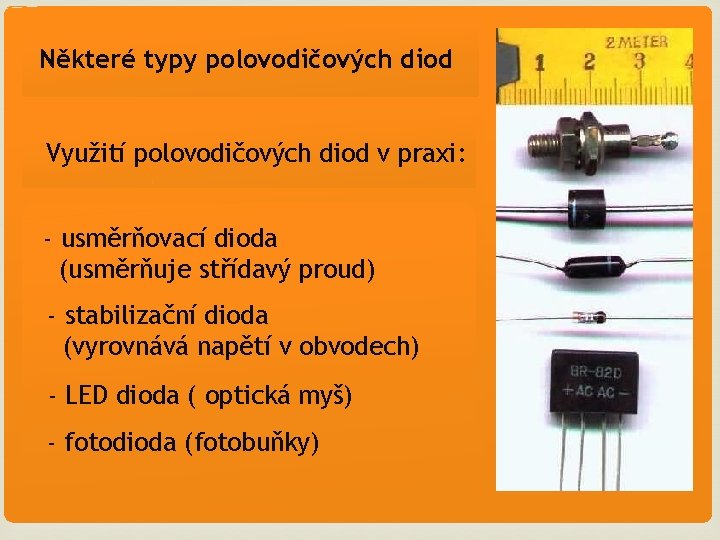

Některé typy polovodičových diod Využití polovodičových diod v praxi: - usměrňovací dioda (usměrňuje střídavý proud) - stabilizační dioda (vyrovnává napětí v obvodech) - LED dioda ( optická myš) - fotodioda (fotobuňky)

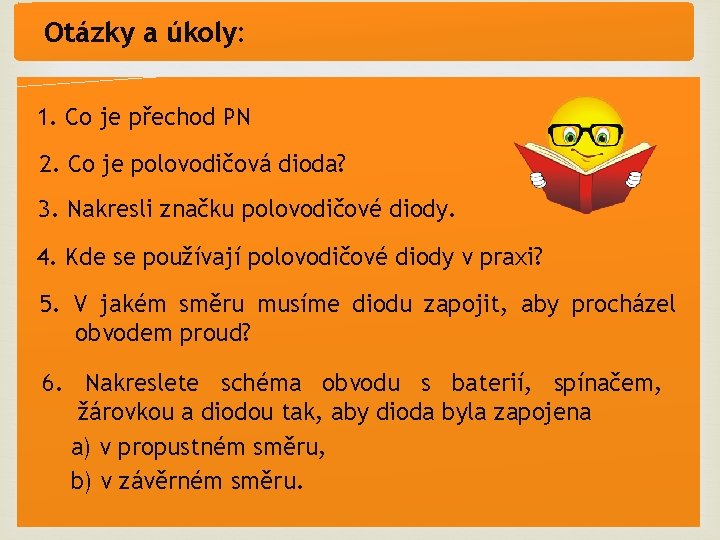

Otázky a úkoly: 1. Co je přechod PN 2. Co je polovodičová dioda? 3. Nakresli značku polovodičové diody. 4. Kde se používají polovodičové diody v praxi? 5. V jakém směru musíme diodu zapojit, aby procházel obvodem proud? 6. Nakreslete schéma obvodu s baterií, spínačem, žárovkou a diodou tak, aby dioda byla zapojena a) v propustném směru, b) v závěrném směru.

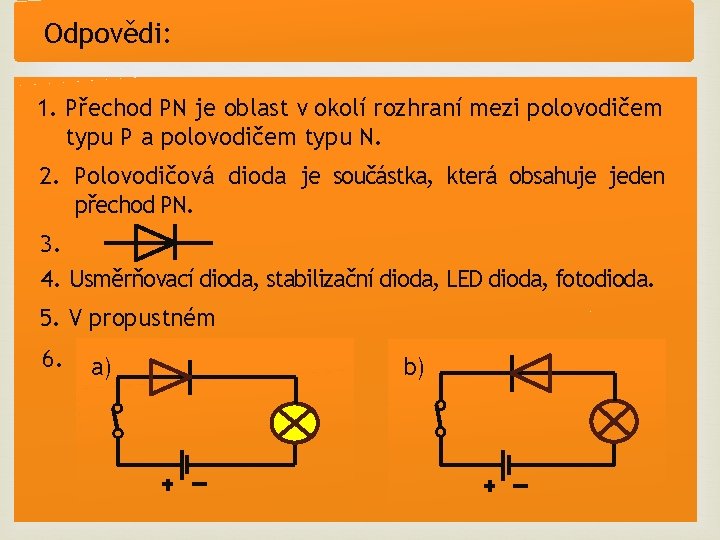

Odpovědi: 1. Přechod PN je oblast v okolí rozhraní mezi polovodičem typu P a polovodičem typu N. 2. Polovodičová dioda je součástka, která obsahuje jeden přechod PN. 3. 4. Usměrňovací dioda, stabilizační dioda, LED dioda, fotodioda. 5. V propustném 6. a) b)

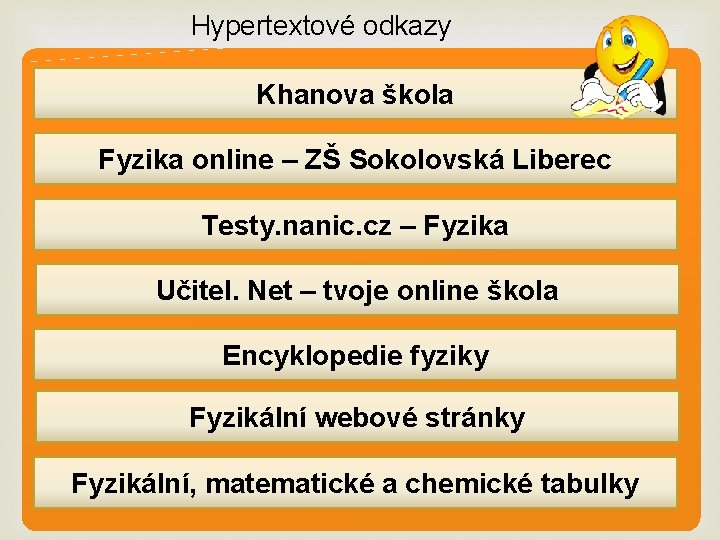

Hypertextové odkazy Khanova škola Fyzika online – ZŠ Sokolovská Liberec Testy. nanic. cz – Fyzika Učitel. Net – tvoje online škola Encyklopedie fyziky Fyzikální webové stránky Fyzikální, matematické a chemické tabulky

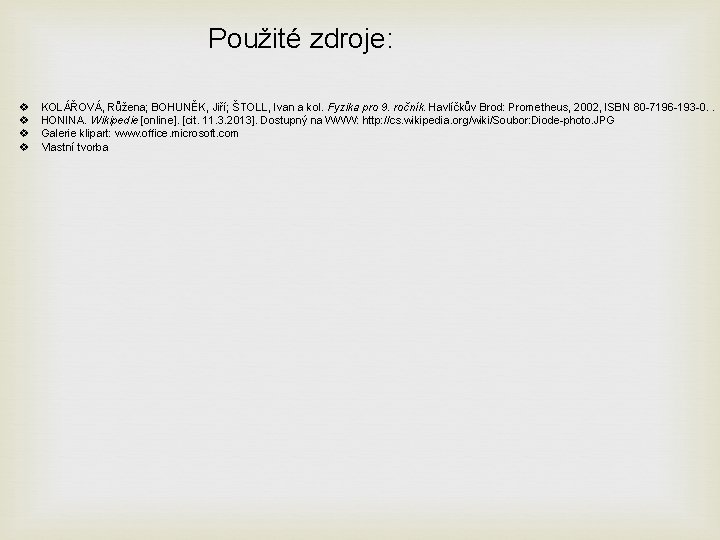

Použité zdroje: v v KOLÁŘOVÁ, Růžena; BOHUNĚK, Jiří; ŠTOLL, Ivan a kol. Fyzika pro 9. ročník. Havlíčkův Brod: Prometheus, 2002, ISBN 80 -7196 -193 -0. . HONINA. Wikipedie [online]. [cit. 11. 3. 2013]. Dostupný na WWW: http: //cs. wikipedia. org/wiki/Soubor: Diode-photo. JPG Galerie klipart: www. office. microsoft. com Vlastní tvorba
