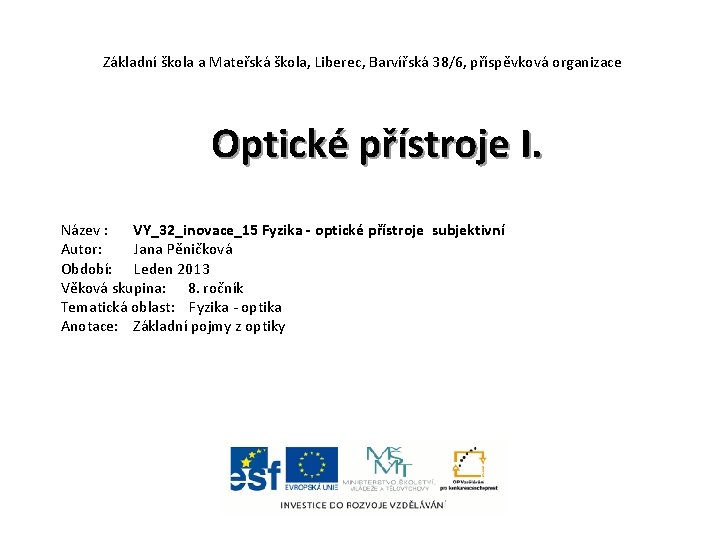

Základní škola a Mateřská škola, Liberec, Barvířská 38/6, příspěvková organizace Optické přístroje I. Název : VY_32_inovace_15 Fyzika - optické přístroje subjektivní Autor: Jana Pěničková Období: Leden 2013 Věková skupina: 8. ročník Tematická oblast: Fyzika - optika Anotace: Základní pojmy z optiky
Optické přístroje • slouží k lepšímu pozorování okolí (blízkých i vzdálených předmětů) – lupa, mikroskop, dalekohled – subjektivní optické přístroje • používají se k trvalému záznamu obrazu a jeho reprodukci – fotoaparát, filmová kamera, promítací přístroje – objektivní optické přístroje

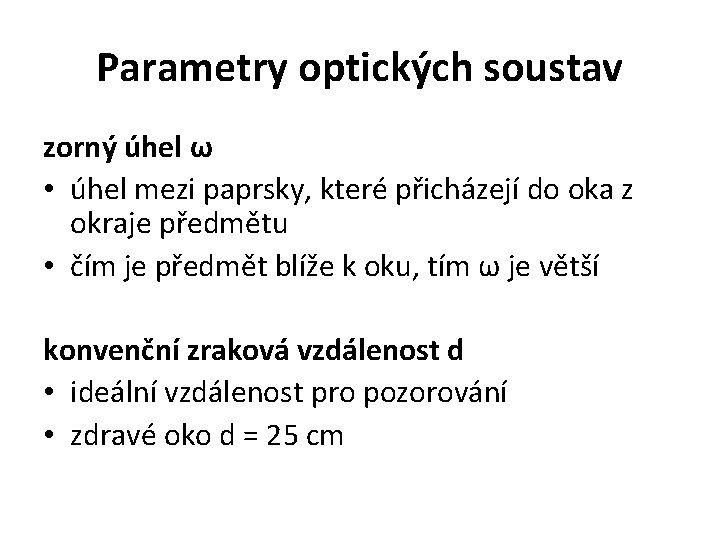

Parametry optických soustav zorný úhel ω • úhel mezi paprsky, které přicházejí do oka z okraje předmětu • čím je předmět blíže k oku, tím ω je větší konvenční zraková vzdálenost d • ideální vzdálenost pro pozorování • zdravé oko d = 25 cm
Subjektivní optické přístroje •
Lupa • • • Nejjednodušším subjektivním optickým přístrojem je lupa, jejíž optickou soustavu tvoří jedna jediná spojná čočka o malé ohniskové vzdálenosti. Lupu používáme tak, že ji přiblížíme k oku a předmět umístíme do předmětového ohniska lupy popř. do vzdálenosti o něco menší. Lupa spolu s oční čočkou pak vytváří optickou soustavu o větší mohutnosti, než má samotné oko. Úhlové zvětšení čočky je 4 x až 25 x u soustav čoček chovajících se jako spojka Vzniká vzpřímený, zvětšený a zdánlivý obraz.

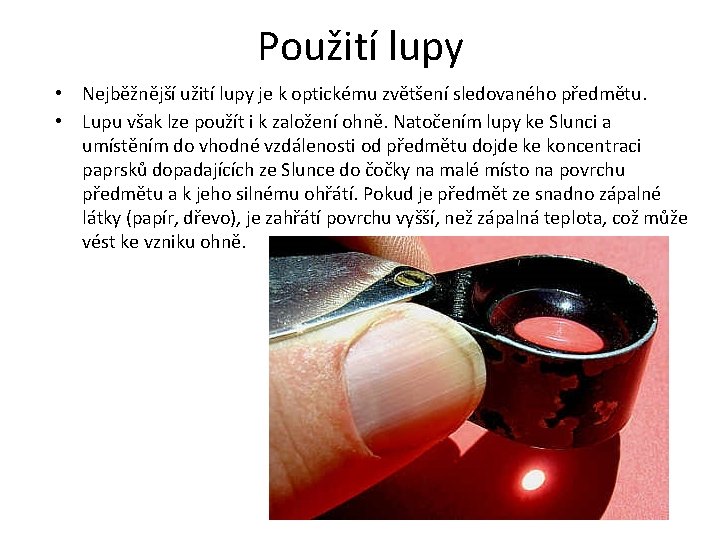

Použití lupy • Nejběžnější užití lupy je k optickému zvětšení sledovaného předmětu. • Lupu však lze použít i k založení ohně. Natočením lupy ke Slunci a umístěním do vhodné vzdálenosti od předmětu dojde ke koncentraci paprsků dopadajících ze Slunce do čočky na malé místo na povrchu předmětu a k jeho silnému ohřátí. Pokud je předmět ze snadno zápalné látky (papír, dřevo), je zahřátí povrchu vyšší, než zápalná teplota, což může vést ke vzniku ohně.
Mikroskop skládá se ze dvou spojných soustav • objektiv – spojka o malé ohniskové vzdálenosti (zvětšený a skutečný obraz) • okulár – vytváří obraz z objektivu pomocí spojky, chová se jako lupa (zvětšený a zdánlivý obraz k obrazu z objektivu) • obraz zvětšený, převrácený, neskutečný • úhlové zvětšení až 2000 x okulár objektiv
Dalekohledy • Čočkové – refraktory – Keplerův hvězdářský • 2 spojky: objektiv s velkou f, okulár s malou f • obraz neskutečný, zvětšený, převrácený • astronomické pozorování, v laboratořích ke čtení stupnic – Triedr • pomocí převratných pravoúhlých hranolů vytváří přímý obraz • pozemská pozorování – Galileův holandský • objektiv – spojka, okulár – rozptylka • obraz zvětšený, přímý, neskutečný • divadelní kukátko • Zrcadlové – reflektory – Newtonův hvězdářský • objektiv tvoří duté kulové nebo parabolické zrcadlo • astronomické pozorování
Hvězdářský Keplerův dalekohled

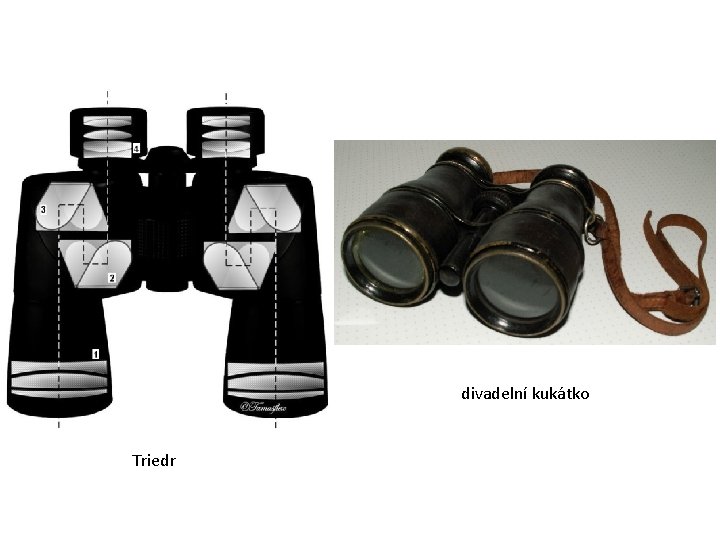

divadelní kukátko Triedr
Newtonův hvězdářský dalekohled
Zdroje http: //upload. wikimedia. org/wikipedia/commons/c/c 6/Mag_glass_request. jp g http: //en. wikipedia. org/wiki/File: Magnifying_glass 2. jpg http: //upload. wikimedia. org/wikipedia/commons/5/54/Brennglas. jpg http: //upload. wikimedia. org/wikipedia/commons/b/b 1/Optical_microscope_ nikon_alphaphot_%2 B. jpg http: //upload. wikimedia. org/wikipedia/commons/6/6 c/Microscopeletters. svg? uselang=ru http: //commons. wikimedia. org/wiki/File: Small. Alt. Az. Mount. jpg http: //cs. wikipedia. org/wiki/Soubor: Porro_binocular. jpg http: //upload. wikimedia. org/wikipedia/commons/f/f 5/Fernglas%28 alt%29. JP G http: //upload. wikimedia. org/wikipedia/de/d/d 0/Newton. Reflektor_4. 5_inch. jpg http: //upload. wikimedia. org/wikipedia/commons/f/f 4/Newtontelescope. png
