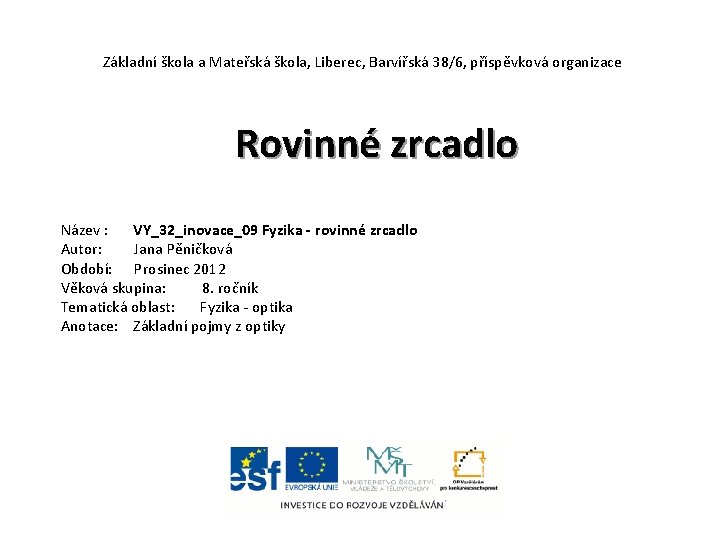

Základní škola a Mateřská škola, Liberec, Barvířská 38/6, příspěvková organizace Rovinné zrcadlo Název : VY_32_inovace_09 Fyzika - rovinné zrcadlo Autor: Jana Pěničková Období: Prosinec 2012 Věková skupina: 8. ročník Tematická oblast: Fyzika - optika Anotace: Základní pojmy z optiky

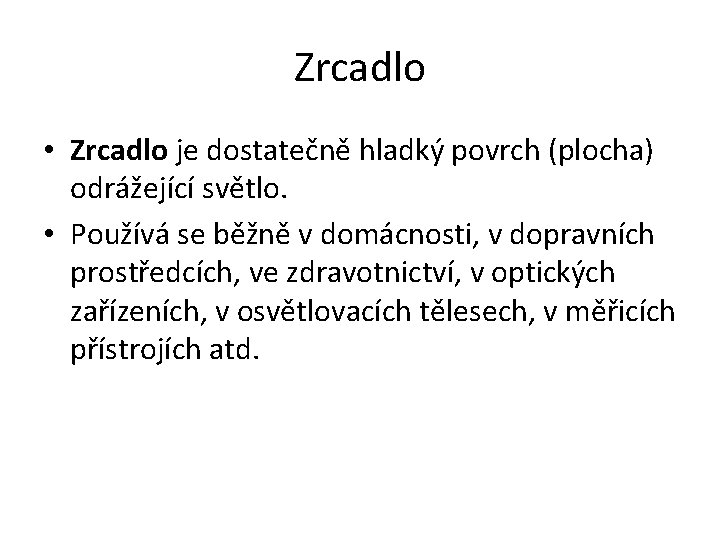

Zrcadlo • Zrcadlo je dostatečně hladký povrch (plocha) odrážející světlo. • Používá se běžně v domácnosti, v dopravních prostředcích, ve zdravotnictví, v optických zařízeních, v osvětlovacích tělesech, v měřicích přístrojích atd.
Typy zrcadel Podle tvaru zrcadla rozlišujeme: • rovinná zrcadla • dutá (konkávní) zrcadla • vypuklá (konvexní) zrcadla
Popis rovinného zrcadla • Jako zrcadlo může sloužit rovné rozhraní materiálů s různými optickými vlastnostmi. • První zrcadla vyráběná člověkem byla obvykle tvořena deskou z leštěného kovu, často ze stříbra. • Současná zrcadla jsou tvořena většinou tenkou vrstvou hliníku nanesenou na zadní stranu skleněné tabule. • Protože vrstva je nanesena zezadu, je zrcadlo trvanlivější, za cenu o málo nižší kvality obrazu. Tento typ zrcadla odráží asi 95% dopadajícího světla. • Zadní strana je často natřena ochrannou vrstvou proti korozi a poškození kovu.
Rovinné zrcadlo vzor osa souměrnosti • Zdroj světla je v prostoru před zrcadlem, vycházejí z něho všemi směry navzájem rozbíhavé paprsky. • Paprsky dopadající na rovinu zrcadla se odrážejí podle zákona odrazu. • Odražené paprsky tvoří rozbíhavý svazek, což znamená obraz že při zobrazení rovinným zrcadlem vzniká neskutečný obraz. • Při pohledu okem vidíme tento obraz v průsečíku zpětně prodloužených paprsků, tedy v prostoru za zrcadlem
Obraz v rovinném zrcadle Vlastnosti obrazu vytvořeného rovinným zrcadlem: • obraz je zdánlivý (neskutečný) • vzdálenost a předmětu od zrcadla je stejná jako vzdálenost a’ obrazu od zrcadla • obraz je stranově převrácený • obraz je vzpřímený (přímý) Místo všech uvedených vlastností si stačí uvědomit, že obraz vytvořený rovinným zrcadlem je osově souměrný se svým vzorem podle roviny zrcadla.
Použití rovinného zrcadla • • v domácnosti kosmetická zpětné zrcátko periskop zpětný projektor stomatologie zrcadlovka
Zdroje http: //upload. wikimedia. org/wikipedia/commons/5/52/Mirror. jpg http: //fyzika. jreichl. com/data/optika/31_zrcadla_cocky_soubory/image 007. p ng http: //fyzika. jreichl. com/data/optika/31_zrcadla_cocky_soubory/image 006. p ng http: //www. miroir-grossissant. com/miroir-grossissant-3 x-30 -ch. jpg http: //capl. washjeff. edu/2/l/3774. jpg http: //upload. wikimedia. org/wikipedia/commons/6/64/Periscope_(PSF). png http: //pimg. esuppliersindia. com/00280496/b/0/Portable-Overhead. Projector. jpg http: //upload. wikimedia. org/wikipedia/commons/4/46/Dentalmirror 09 -1005. jpg http: //i. computer-bild. de/imgs/1/0/2/4/2/9/4/Das-Innenleben-einerdigitalen-Spiegelreflexkamera-745 x 559 -84 b 956 fc 2 d 3 be 3 ca. jpg
