Základní škola a Mateřská škola, Liberec, Barvířská 38/6, příspěvková organizace Čočky Název : VY_32_inovace_13 Fyzika - čočky Autor: Jana Pěničková Období: Leden 2013 Věková skupina: 8. ročník Tematická oblast: Fyzika - optika Anotace: Základní pojmy z optiky
Čočky Vyrobeny z průhledného materiálu: • vybroušeny ze skla • vylisované z plastu Tvar stěn čoček: • obě plochy jsou části kulových ploch • kombinace jedné kulové plochy a druhé rovinné
Typy čoček Světlo se při průchodu čočkou láme. Nastávají dvě možnosti • rovnoběžný světlený svazek se mění na sbíhavý spojky • rovnoběžný světlený svazek se mění na rozbíhavý - rozptylky
Spojka S F, F´ f, f´ a a´ y y´ Zobrazené paprsky: 1. paprsek jdoucí rovnoběžně s optickou osou 2. paprsek procházející optickým středem čočky 3. paprsek procházející předmětovým ohniskem střed čočky ohniska čočky ohniskové vzdálenosti vzdálenost předmětu vzdálenost obrazu velikost předmětu velikost obrazu

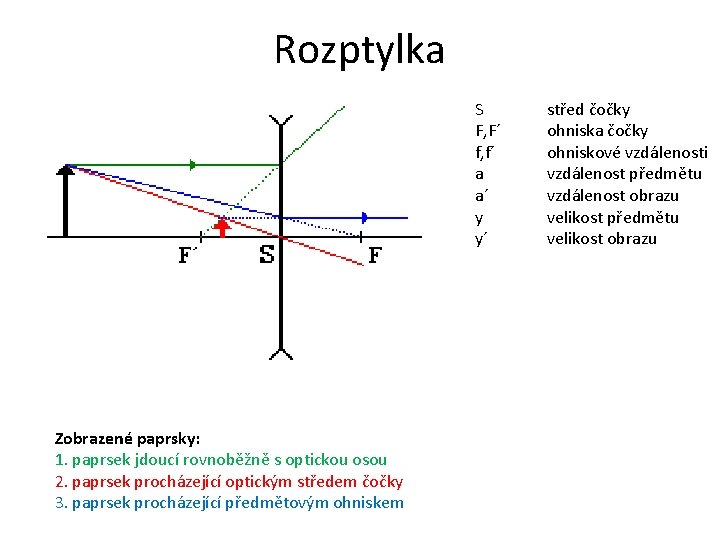

Rozptylka S F, F´ f, f´ a a´ y y´ Zobrazené paprsky: 1. paprsek jdoucí rovnoběžně s optickou osou 2. paprsek procházející optickým středem čočky 3. paprsek procházející předmětovým ohniskem střed čočky ohniska čočky ohniskové vzdálenosti vzdálenost předmětu vzdálenost obrazu velikost předmětu velikost obrazu
Konstrukce obrazu předmětu při zobrazení spojkou a > 2 f Obraz: - skutečný - převrácený - zmenšený F F' 1 2 a = 2 f Obraz: - skutečný - převrácený - stejně velký F' F 1 2
f < a < 2 f Obraz: - skutečný - převrácený - zvětšený F' F 2 a=f F' 1 Obraz je v nekonečnu. F 1 2
a<f Obraz: - neskutečný - přímý - zvětšený F' F 2 1 Konstrukce obrazu předmětu při zobrazení rozptylkou 2 Obraz: - neskutečný - přímý - zmenšený F F' 1
