Základní škola a Mateřská škola Bílá Třemešná, okres Trutnov Škola pro 21. století Autor: Mgr. Petr Tomek Datum/období: podzim 2013 Číslo projektu: CZ. 1. 07/1. 4. 00/21. 3315 Téma sady: Elektrický proud Název: VY_32_INOVACE_Magnetická indukce
Magnetická indukce
Magnetická indukce Fyzikální veličina popisující magnetické pole Značíme ji písmenem B Jednotkou magnetické indukce je T (tesla) Nikola Tesla byl srbský fyzik (1856 -1943) zabývající se elektrodynamikou • Znázorňujeme ji orientovanou úsečkou (má vždy směr tečny k magnetické indukční čáře) • • Délka určuje velikost B, šipka orientaci mag. indukční čáry 5 Obr. 1

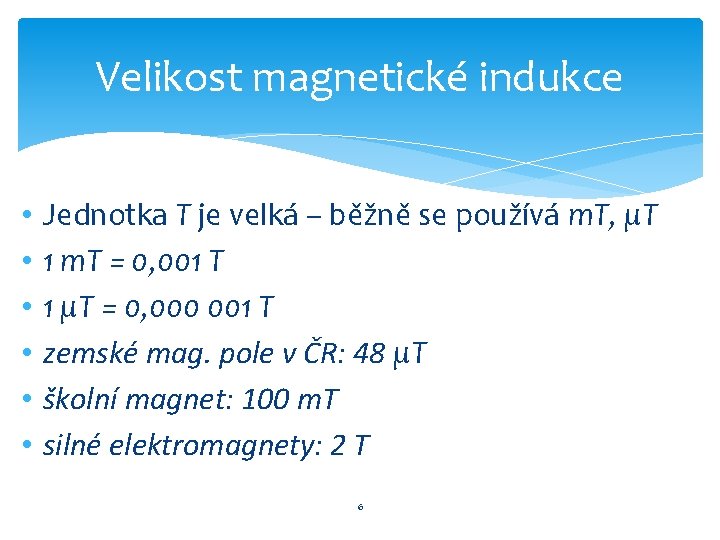

Velikost magnetické indukce • • • Jednotka T je velká – běžně se používá m. T, μT 1 m. T = 0, 001 T 1 μT = 0, 000 001 T zemské mag. pole v ČR: 48 μT školní magnet: 100 m. T silné elektromagnety: 2 T 6
Velikost magnetické síly 7 Obr. 2
Reproduktory • Využívají závislosti velikosti magnetické síly na velikosti proudu, který prochází pohyblivou cívkou v reproduktoru • Měnící se proud mění velikost síly působící na cívku, tím se rozpohybuje membrána a ta rozechvěje vzduch = od reproduktoru se začne šířit zvuk Obr. 3 Obr. 5 Obr. 4 8
Magnetoelektrický ampérmetr • Využívají závislosti velikosti magnetické síly na velikosti proudu, který prochází pohyblivou cívkou v ampérmetru • Čím větší proud prochází cívkou, tím větší síla na cívku působí a nutí ji se pootočit = ručička ampérmetru se pohne doprava (nebo doleva) Obr. 6 9
Příklad Vodič délky 8 cm je umístěn kolmo k indukčním čarám homogenního magnetického pole o indukci B=0, 012 T. Urči sílu, která na něj bude působit, pokud vodičem prochází proud 5 A. 2. Napíšeme vzorec 3. Dosadíme převedené hodnoty 1. Vypíšeme všechny zadané hodnoty 10 4. Zaokrouhlíme výsledek 5. Doplníme jednotky
Příklad Určete magnetickou indukci výsledného mag. pole. 1. doplníme obrázek na rovnoběžník (obdélník) 2. výsledná magnetická indukce je úhlopříčkou v rovnoběžníku (obdélníku) 3. počítáme délku přepony v pravoúhlém trojúhelníku (Pythagorova věta) 8 m. T B 6 m. T 11
Co jsme se dozvěděli? • Jaký je význam fyzikální veličiny magnetická indukce a v jakých jednotkách se udává. • Jak se vypočítá velikost magnetické síly působící na vodič s proudem v magnetickém poli • Jaký je princip činnosti reproduktoru • Jaký je princip činnosti magnetoelektrického ampérmetru • Jak určit velikost magnetické indukce pole tvořeného dvojicí magnetů 12
Závěrečné opakování Následující test se skládá z 5 uzavřených otázek Každá otázka nabízí 3 možné odpovědi Právě jedna odpověď je správná Jestli jste odpověděli správně, se dozvíte po kliknutí na odpověď • Hodně štěstí … • • 13
1. Jednotkou magnetické indukce je: farad ampér tesla 14
2. Velikost magnetické síly působící na vodič s proudem v magnetickém poli nezávisí na: velikosti proudu ve vodiči průměru vodiče v mag. poli délce vodiče v mag. poli 15
3. Směr orientované úsečky znázorňující magnetickou indukci je vždy: kolmý k vodiči s proudem kolmý k indukční čáře tečný k indukční čáře 16
4. veličinu magnetická indukce značíme písmenem: B I T 17
5. Magnetická indukce pole, které vznikne složením dvou navzájem kolmých magnetických polí o velikostech mag. indukce 3 m. T a 4 m. T je: 7 m. T 5 m. T 18

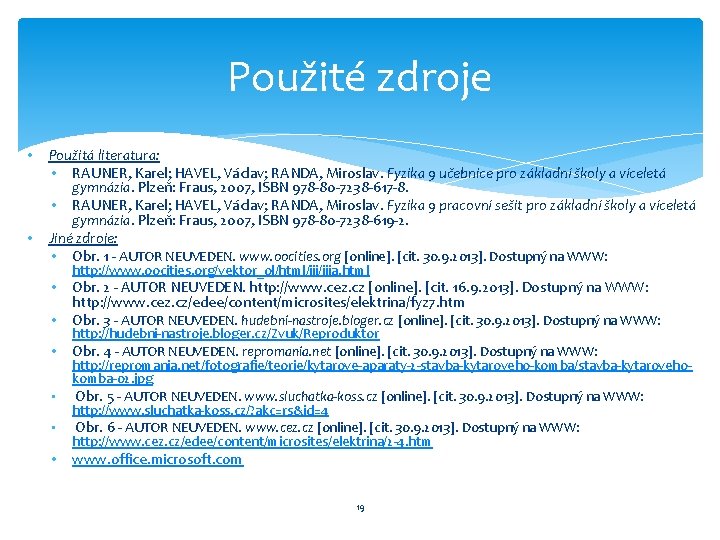

Použité zdroje • • Použitá literatura: • RAUNER, Karel; HAVEL, Václav; RANDA, Miroslav. Fyzika 9 učebnice pro základní školy a víceletá gymnázia. Plzeň: Fraus, 2007, ISBN 978 -80 -7238 -617 -8. • RAUNER, Karel; HAVEL, Václav; RANDA, Miroslav. Fyzika 9 pracovní sešit pro základní školy a víceletá gymnázia. Plzeň: Fraus, 2007, ISBN 978 -80 -7238 -619 -2. Jiné zdroje: • Obr. 1 - AUTOR NEUVEDEN. www. oocities. org [online]. [cit. 30. 9. 2013]. Dostupný na WWW: http: //www. oocities. org/vektor_ol/html/iiia. html • • • Obr. 2 - AUTOR NEUVEDEN. http: //www. cez. cz [online]. [cit. 16. 9. 2013]. Dostupný na WWW: http: //www. cez. cz/edee/content/microsites/elektrina/fyz 7. htm Obr. 3 - AUTOR NEUVEDEN. hudebni-nastroje. bloger. cz [online]. [cit. 30. 9. 2013]. Dostupný na WWW: http: //hudebni-nastroje. bloger. cz/Zvuk/Reproduktor Obr. 4 - AUTOR NEUVEDEN. repromania. net [online]. [cit. 30. 9. 2013]. Dostupný na WWW: http: //repromania. net/fotografie/teorie/kytarove-aparaty-2 -stavba-kytaroveho-komba/stavba-kytarovehokomba-02. jpg Obr. 5 - AUTOR NEUVEDEN. www. sluchatka-koss. cz [online]. [cit. 30. 9. 2013]. Dostupný na WWW: http: //www. sluchatka-koss. cz/? akc=rs&id=4 Obr. 6 - AUTOR NEUVEDEN. www. cez. cz [online]. [cit. 30. 9. 2013]. Dostupný na WWW: http: //www. cez. cz/edee/content/microsites/elektrina/2 -4. htm www. office. microsoft. com 19
