Základní škola a Mateřská škola Bílá Třemešná, okres Trutnov Škola pro 21. století Autor: Mgr. Petr Tomek Datum/období: podzim 2013 Číslo projektu: CZ. 1. 07/1. 4. 00/21. 3315 Téma sady: Elektrický proud Název: VY_32_INOVACE_Elektromagnetické kmitání a vlnění

Elektromagnetické kmitání a vlnění

OPAKOVÁNÍ – MECHANICKÉ KMITÁNÍ • Mechanický oscilátor je zařízení, které volně (bez vnějšího působení) kmitá (kolem rovnovážné polohy) • Příklady: těleso na pružině, kyvadlo, struna, gong, píšťala (kmitá vzduchový sloupec), … 5 Obr. 1

OPAKOVÁNÍ – MECHANICKÉ KMITÁNÍ • Při mechanickém kmitání se pravidelně mění potenciální energie oscilátoru na kinetickou energii a naopak • Doba jednoho kmitu se nazývá perioda (značka: T, jednotka: s) • Počet kmitů za jednu sekundu se nazývá frekvence (značka: f, jednotka: Hz - hertz) • Pokud je časovým diagramem okamžité výchylky sinusoida nazývá se oscilátor harmonický. Běžné kmitání je tlumené. Obr. 2 6 Obr. 3

ELEKTROMAGNETICKÉ KMITÁNÍ Obr. 4 • Kondenzátor a cívka tvoří tzv. oscilační obvod (kmitavý LC obvod) • V prvním kroku nabijeme kondenzátor • Při vybíjení kondenzátoru prochází proud obvodem (i cívkou) a v okolí cívky vzniká magnetické pole • Když přestane proud obvodem procházet proud zaniká i magnetické pole v okolí cívky – tyto změny způsobí vznik indukovaného proudu, který opět nabije kondenzátor (s opačnou polaritou než na začátku) 7 • V druhé polovině periody probíhá vše znovu (jen s opačnou polaritou)

ELEKTROMAGNETICKÉ KMITÁNÍ • Při mechanickém kmitání se pravidelně mění potenciální energie oscilátoru na kinetickou energii a naopak • Při elektromagnetickém kmitání se pravidelně mění energie elektrického pole kondenzátoru na energii magnetického pole cívky a naopak • Pokud oscilačnímu obvodu pravidelně nedodáváme energii je kmitání tlumené. 8 Obr. 5

ELEKTROMAGNETICKÉ KMITÁNÍ • Ladící obvody v televizních a rozhlasových přijímačích • Elektronické hodinky, stopky, budíky • Počítače, mobilní telefony, … 9

OPAKOVÁNÍ – MECHANICKÉ VLNĚNÍ Obr. 6 10

ELEKTROMAGNETICKÉ VLNĚNÍ • James Clerk Maxwell (skotský matematik a fyzik 19. stol. ) • Obecný matematický popis elektromagnetického pole (Maxwellovy rovnice) – možnost existence Obr. 7 elektromagnetických vln • Zařízení kolem kterých se šíří a pomocí kterých přijímáme elektromagnetické vlny nazýváme vysílače a přijímače nebo antény Obr. 8 11 Obr. 9 Obr. 10

ELEKTROMAGNETICKÉ VLNĚNÍ Obr. 11 12

ELEKTROMAGNETICKÉ VLNĚNÍ • U elektromagnetického vlnění se projevují všechny vlnové vlastnosti stejně jako u mechanického vlnění: odraz, lom, ohyb Obr. 12 Obr. 14 13 Obr. 15

Co jsme se dozvěděli? • Zopakovali jsme, co víme o mechanickém oscilátoru, mechanickém vlnění a veličinách, které je popisují • Co je oscilační LC obvod • Jak probíhají přeměny energie v elektromagnetickém oscilátoru • Jaké je využití oscilačních obvodů • Co je elektromagnetické vlnění • Jak se elektromagnetické vlnění šíří prostředím 14

Závěrečné opakování Následující test se skládá z 5 uzavřených otázek Každá otázka nabízí 3 možné odpovědi Právě jedna odpověď je správná Jestli jste odpověděli správně, se dozvíte po kliknutí na odpověď • Hodně štěstí … • • 15

1. Oscilační obvod tvoří: cívka a rezistor a kondenzátor cívka a kondenzátor 16

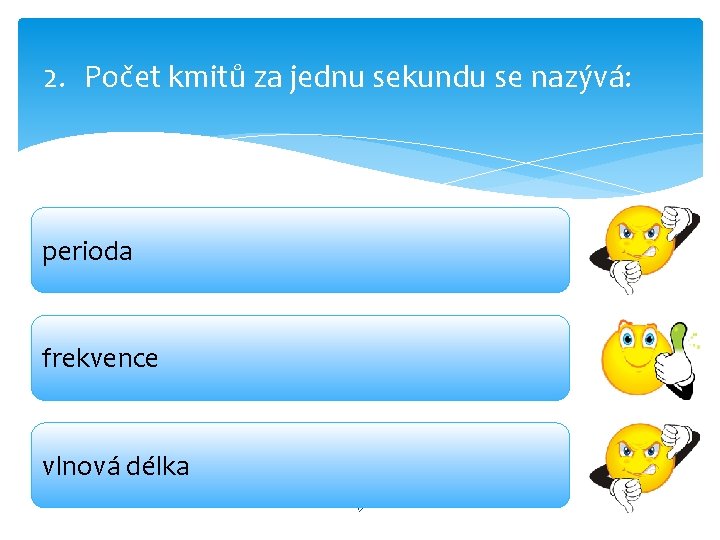

2. Počet kmitů za jednu sekundu se nazývá: perioda frekvence vlnová délka 17

3. S elektromagnetickým kmitáním se nesetkáme: v televizních přijímačích v digitálních hodinkách v žehličkách 18

4. Vlnová délka elektromagnetického vlnění s frekvencí 3 MHz je 1 km 1 mm 19

5. Přímá viditelnost mezi vysílačem a přijímající anténou je nutná pro příjem: dlouhých vln velmi krátkých vln středních vln 20
