Základná jednotka PC Mária Grossová, II. P

Charakteristika základnej (systémovej) jednotky: ¡ ¡ systémová jednotka je diel osobného počítača obsahujúci jeho hlavnú časť (CPU, pamäť, pevný disk, vnútorné periférie. . . ) schopnú samostatnej činnosti ku základnej jednotke sa pripájajú periférne zariadenia počítača

Delenie: Vo všeobecnosti sa delia na 2 skupiny: ¡ Desktop (ležato): delíme na tri: - DESKTOP – klasická úprava - BABY – výškovo rovnaká ako desktop, ale je skoro o polovicu užšia - SLIM – v šírke a hĺbke je rovnaká ako BABY, je však skoro o polovicu nižšia

Delenie: ¡ Tower (stojato) – začalo sa používať neskôr ako desktop, poznáme tri vyhotovenia: - MINITOWER – najnižšie vyhotovenie - MIDITOWER – stredne vysoké - BIGROWER – vysoké

Predný panel PC obsahuje: ¡ ¡ ¡ CD/DVD/disketovú mechaniku tlačidlo POWER tlačidlo RESET diódy USB porty konektory (výstupy) zvukovej karty

Zadný panel PC obsahuje: ¡ ¡ ¡ vývod zdroja vývody prídavných kariet porty – slúžia na komunikáciu medzi PC a vonkajšími zariadeniami: - sériový port (myš, skener – už sa nepoužíva) - LPT – paralelný port (tlačiareň) - PS/2 port (myš, klávesnica) - USB (Universal Serial Bus) - ostatné rozhrania, ktoré sa viac používajú na notebookoch – Wireless USB, Fire. Wire (IEEE), Bluetooth, Wifi

Predný a zadný panel PC

Zdroje napájania ¡ ¡ AT zdroj – na zapnutie/vypnutie počítača slúži klasický sieťový vypínač, najčastejšie na čelnom paneli, jednostupňové vypínanie ATX zdroj – ovládanie je dvojstupňové, prvý stupeň ako AT zdroj, ale nachádza na zadnom paneli, druhý stupeň sa nazýva operatívne vypínanie – jednoduché tlačidlo na čelnom paneli

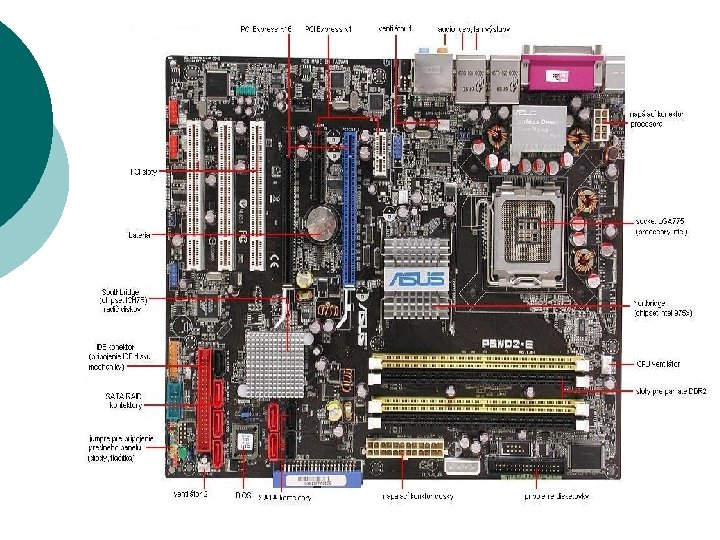

Základná procesorová doska ¡ ¡ ¡ nazýva sa aj matičná doska (motherboard) je to doska plošného zdroja s mnohými elektronickými obvodmi a konektormi na pripojenie ďalších periférnych zariadení nachádza sa na nej: - SOCKET – slúži na zasunutie procesora - PROCESOR (CPU – Central Processing Unit) - BIOS – Basic Input Output System je základný program PC slúžiaci na komunikáciu hardvéru s operačným systémom PC - RIADIACA ZBERNICA – zabezpečuje prepojenie medzi jednotlivými obvodmi matičnej dosky - BATÉRIA – na napájanie BIOSU

Základná procesorová doska SLOTY – slúžia na pripojenie prídavných kariet - ISA – staršie, nepoužívajú sa - PCI - AGP – pripojenie grafickej karty - PCI Express – na pripojenie grafickej karty - pamäťové sloty – na pripojenie operačnej pamäte RAM - CHIPSET – riadiace obvody, ktoré slúžia na komunikáciu medzi jednotlivými časťami matičnej dosky – MCH (Memory Controler Hub) – zaisťuje komunikáciu procesora s periférnymi zariadeniami, prístup do fyzickej pamäte a komunikáciu s grafickou kartou - ICH – Input Output Controler Hub – zaisťuje celú komunikáciu s periférnymi zariadeniami -

Procesor (CPU) spracováva inštrukcie programu, ktorým je riadený - riadiaca jednotka (Control Unit) – riadi vykonávanie operácií a chod podľa inštrukcií programu - aritmeticko-logická jednotka (ALU) vykonáva matematické a logické operácie Najväčší výrobcovia procesorov: -Intel -AMD ¡
