Základní hardware počítače

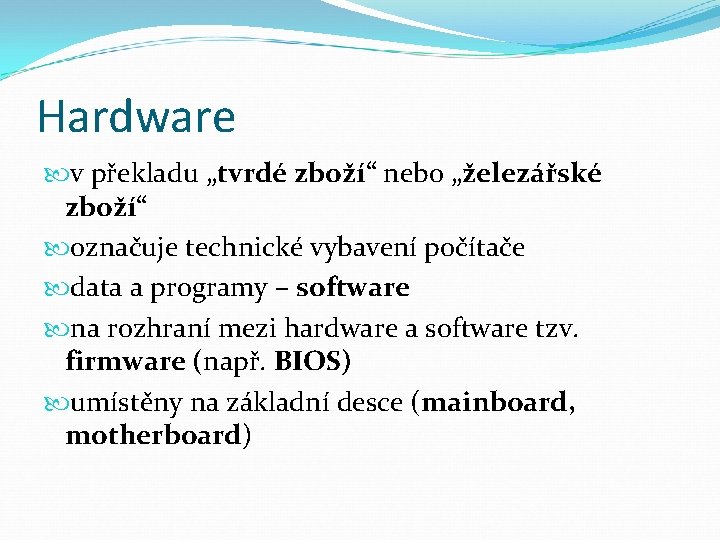

Hardware v překladu „tvrdé zboží“ nebo „železářské zboží“ označuje technické vybavení počítače data a programy – software na rozhraní mezi hardware a software tzv. firmware (např. BIOS) umístěny na základní desce (mainboard, motherboard)

Základní deska „motherboard“ základní hardware počítače propojuje jednotlivé části počítače je na ní umístěna operační paměť, procesor, dále sloty pro rozšiřující komponenty (grafická karta, zvuková karta, nebo síťová karta), paměť ROM se systémem BIOS

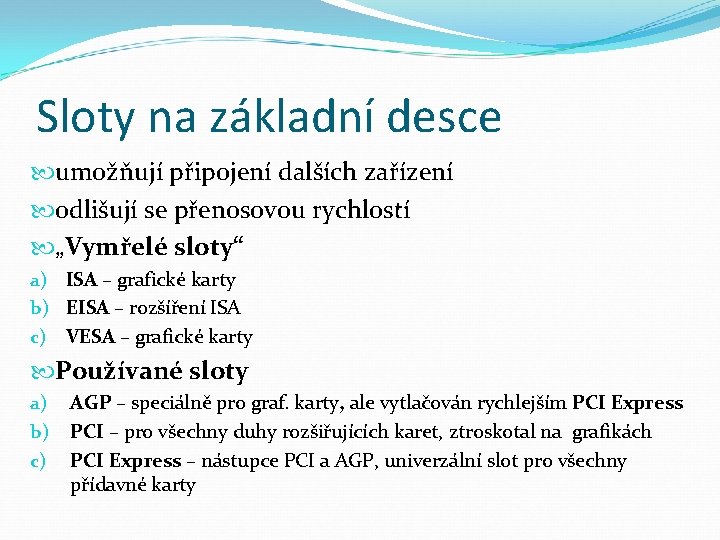

Sloty na základní desce umožňují připojení dalších zařízení odlišují se přenosovou rychlostí „Vymřelé sloty“ a) ISA – grafické karty b) EISA – rozšíření ISA c) VESA – grafické karty Používané sloty a) b) c) AGP – speciálně pro graf. karty, ale vytlačován rychlejším PCI Express PCI – pro všechny duhy rozšiřujících karet, ztroskotal na grafikách PCI Express – nástupce PCI a AGP, univerzální slot pro všechny přídavné karty

Sloty na základní desce ISA sloty AGP slot (nahoře) a 2 PCI sloty (dole) PCI Express sloty

Základní deska Octek Jaguar V z roku 1993 Giga. Byte K 8 NE s čipovou sadou n. Force 4 – 4 X

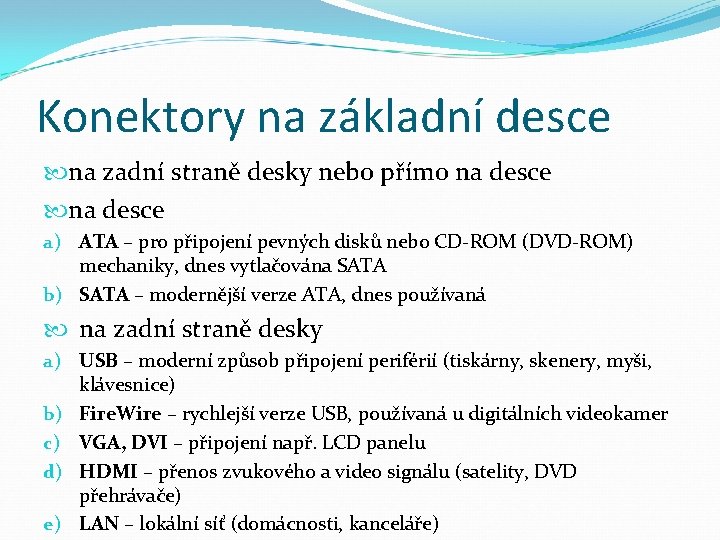

Konektory na základní desce na zadní straně desky nebo přímo na desce a) ATA – pro připojení pevných disků nebo CD-ROM (DVD-ROM) mechaniky, dnes vytlačována SATA b) SATA – modernější verze ATA, dnes používaná na zadní straně desky a) USB – moderní způsob připojení periférií (tiskárny, skenery, myši, klávesnice) b) Fire. Wire – rychlejší verze USB, používaná u digitálních videokamer c) VGA, DVI – připojení např. LCD panelu d) HDMI – přenos zvukového a video signálu (satelity, DVD přehrávače) e) LAN – lokální síť (domácnosti, kanceláře)

Procesor zkratka CPU jakýsi „motor“ počítače umístěn v tzv. patici (socketu) procesoru, umístěném na základní desce čte z paměti instrukce a na jejich základě vykonává tzv. procesy značně ovlivňuje výkon počítače při práci se zahřívá, je proto kryt chladičem rychlost určena frekvencí, dnešní procesory pracují v řádech GHz (gigahertzů tj. 109 Hz) dvoujádrový procesor AMD Athlon 64 X 2 Dual Core 4200+

Součásti procesoru strojový kód – posloupnost instrukcí, kterou procesor vykonává řadič – řídí činnost procesoru, načítá a dekóduje informace sada registrů – k uchování vstupních hodnot a mezivýsledků aritmeticko-logická jednotka (ALU) – „výkonný“ oddíl procesoru, zpracovává informace

Výpočetní schéma počítače Schéma výpočetního systému CPU – procesor Northbridge – sbírá data z paměti a grafické karty a předává je procesoru, jdou přes něj data z jižního mostu Southbridge – sbírá data z ostatních zařízení, například z PCI sběrnic (zvukové karty, síťové karty) Northbridge a Southbridge tvoří dohromady tzv. čipset

Intel Corporation založena 1968 sídlí v Santa Clara v „Křemíkovém údolí“ největší výrobce procesorů na světe, roční produkce okolo 100 milionů kusů (75% celosvětové produkce) dále vyrábí flash paměti, čipsety, procesory pro PDA procesory a) b) c) d) e) f) Pentium – vyvinut v roce 1993, v té době revoluční procesor Pentium II, Pentium IV, Pentium M Celeron – zjednodušená verze Pentia Core 2 Duo – pro osobní počítače Core 2 Quad

AMD Advanced Micro Devices založena 1. května 1969 druhý největší výrobce procesorů po AMD (zhruba 20% světové produkce) v roce 2006 odkoupena společnost ATI (grafické karty) za 5, 4 miliard dolarů procesory a) b) c) d) e) AMD Phenom – nejvýkonnější procesory AMD Opteron – serverové procesory AMD Athlon – nejpoužívanější procesory AMD, využití - osobní počítače AMD Turion – procesory pro notebooky AMD Sempron – levné procesory do kancelářských počítačů

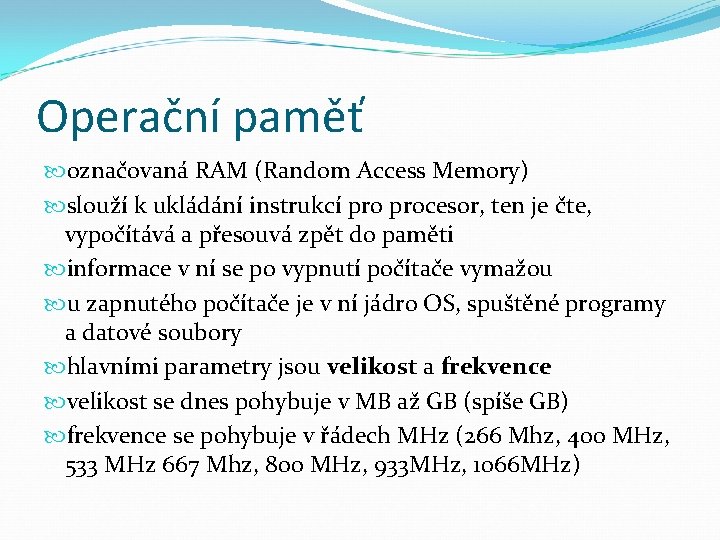

Operační paměť označovaná RAM (Random Access Memory) slouží k ukládání instrukcí procesor, ten je čte, vypočítává a přesouvá zpět do paměti informace v ní se po vypnutí počítače vymažou u zapnutého počítače je v ní jádro OS, spuštěné programy a datové soubory hlavními parametry jsou velikost a frekvence velikost se dnes pohybuje v MB až GB (spíše GB) frekvence se pohybuje v řádech MHz (266 Mhz, 400 MHz, 533 MHz 667 Mhz, 800 MHz, 933 MHz, 1066 MHz)

Typy paměti SDR – starý typ, používaný u Pentia I nebo II DDR – nástupce SDR DDR 2 – dnes nejpoužívanější DDR 3 – nejnovější typ Paměti typu DDR 2

Paměť ROM Read-Only Memory (paměť pouze pro čtení) v PC používána hlavně pro zavádění operačního systému (BIOS) CD-ROM, DVD – nepřepisovatelné disky, existují i přepisovatelné varianty (RW- Re-Writable) na rozdíl od RAM paměti je trvalá (její obsah nemizí po vypnutí PC)

BIOS Basic Input-Output System uložen v paměti ROM, EEPROM nebo Flash slouží k „nastartování operačního systému a ke konfiguraci připojených hardwarových zařízení Flash paměť s uloženým BIOSem Prostředí BIOSu

Pevný disk zkratka HDD (Hard Disk Drive) slouží k uložení většího množství data jsou uložena na tzv. diskových plotnách, vyrobených z kovu nebo skla čtena jsou čtecí hlavou parametry jsou: a) kapacita (stovky GB) b) rychlost (udávaná v RPM) Pevný disk Hitachi 160 GB 7200 rpm

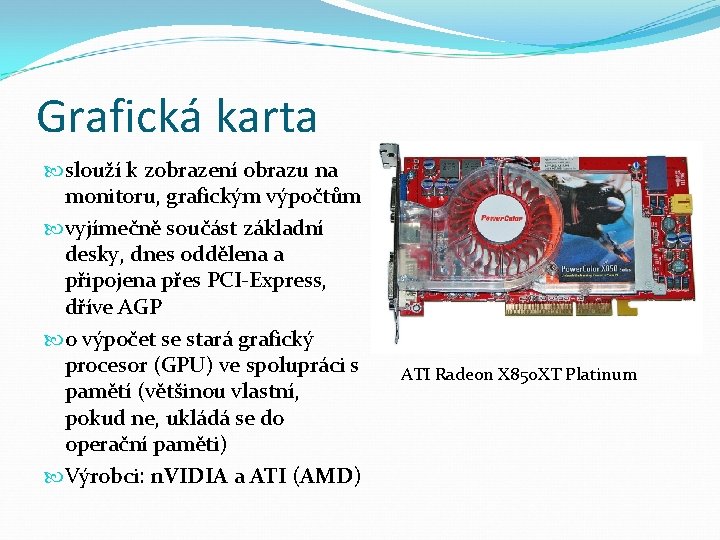

Grafická karta slouží k zobrazení obrazu na monitoru, grafickým výpočtům vyjímečně součást základní desky, dnes oddělena a připojena přes PCI-Express, dříve AGP o výpočet se stará grafický procesor (GPU) ve spolupráci s pamětí (většinou vlastní, pokud ne, ukládá se do operační paměti) Výrobci: n. VIDIA a ATI (AMD) ATI Radeon X 850 XT Platinum

Zvuková karta rozšiřující karta počítače klíčovou součástí je D/A přechodník, mění digitální signál na zvuk a obráceně možnost připojení mikrofonu, funguje obráceně než reproduktory Zvuková karta Sound Blaster 5. 1 Live!

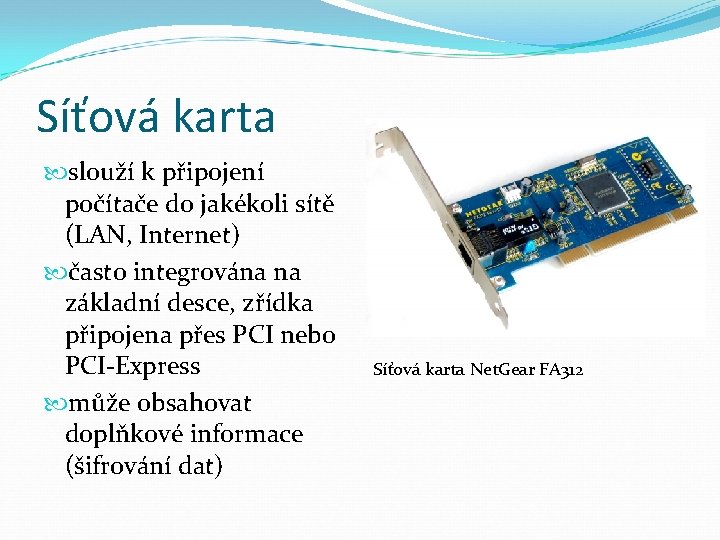

Síťová karta slouží k připojení počítače do jakékoli sítě (LAN, Internet) často integrována na základní desce, zřídka připojena přes PCI nebo PCI-Express může obsahovat doplňkové informace (šifrování dat) Síťová karta Net. Gear FA 312

Klávesnice zařízení pro psaní pod klávesami kontakty, které se stisknutím spojí, do počítače poslány pouze souřadnice, na jejichž základě jsou zobrazeny znaky – možnost psaní několika sad znaků (české, ruské, japonské, velšské) časté multimediální klávesnice připojení přes USB nebo PS/2 Multimediální klávesnice Microsoft Digital Media 1. 0 a

Myš obsahuje na spodní straně snímač (dříve mechanická kulička, dnes pracuje na optickém principu), který přenáší pohyb pod sebou > pohyb ukazatele na obrazovce připojena přes USB nebo PS/2 Myš Genius Net Scroll 220
