ZIMOWE UTRZYMANIE DRÓG WOJEWÓDZKICH WOJEWÓDZTWA KUJAWSKO - POMORSKIEGO Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

Sezon zima 2010/2011 � Zarząd Dróg Wojewódzkich w Bydgoszczy administruje siecią dróg wojewódzkich na terenie województwa kujawsko - pomorskiego. W sezonie zimowym 2010/2011 utrzymywano 1 694, 203 km dróg wojewódzkich (34, 315 km dróg jest wyłączonych z zimowego utrzymania) które w zależności od spełnianej funkcji i obciążenia średnim ruchem dobowym podzielono na II, IV i V standard zimowego utrzymania dróg /ZUD/. � Zasady odśnieżania i usuwania gołoledzi na drogach oparte zostały o załącznik Nr 1 do zarządzenia Nr 46 Ministra Transportu i Gospodarki Morskiej z dnia 25 października 1994 r. (Dziennik Urzędowy MTi. GM Nr 10) zakładając, że standard III i IV nie różni się jakością ZUD lecz czasem zwalczania występujących zjawisk. � � Z chwilą rozpoczęcia prac przy odśnieżaniu dróg i zwalczaniu śliskości zimowej w Rejonach Dróg Wojewódzkich i siedzibie Zarządu Dróg Wojewódzkich w Bydgoszczy prowadzone były dyżury personelu technicznego mające na celu nadzorowanie i koordynowanie prac oraz prowadzenie obsługi informacyjnej. Zakres tych dyżurów uzależniony był od lokalnych potrzeb, a zwłaszcza stanu przejezdności dróg i prognozowanych warunków pogodowych. Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

OBSŁUGA INFORMACYJNA W celu sprawnego kierowania akcją w okresie od 1 listopada 2010 r. do 31 marca 2011 r. uruchamiamy w Zarządzie Dróg i Rejonach punkty informacyjno-dyspozycjne i w zależności od warunków ruchu na drogach przyjmuje się: stan A – od początku okresu zimowego w normalnych warunkach zimowych, tj. nie intensywnych opadach śniegu lub gołoledzi spowodowanej niską temperaturą oraz śliskości śniegowej, dyżur w godz. 600– 1400 stan B – w przypadku intensywnych, ciągłych, długotrwałych opadach śniegu, silnych wiatrach lub marznącej mżawki, dyżur w godz. 600– 2200. stan Rejony Dróg Wojewódzkich Zarząd Dróg Wojewódzkich A 400 - 2200 600 - 1400 w siedzibie ZDW B cała doba 600 - 2200 Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

Mapa zimowego utrzymania Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

II Standard Zimowego Utrzymania Dróg – 69, 984 km Do standardu tego zaliczono drogi o strategicznym znaczeniu do sprawnego funkcjonowania komunikacji województwa o natężeniu ponad SRD ponad 4000 poj/ dobę. W II standardzie jezdnia jest odśnieżana na całej szerokości i posypywana na całej długości. Dopuszcza się na nawierzchni cienką warstwę zajeżdżonego śniegu nie utrudniającą ruchu oraz występowanie śliskości zimowej w ciągu 4 godzin po ustaleniu zjawiska. Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

II STANDARD ZUD Droga woj. nr 552 Łysomice - Lubicz Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

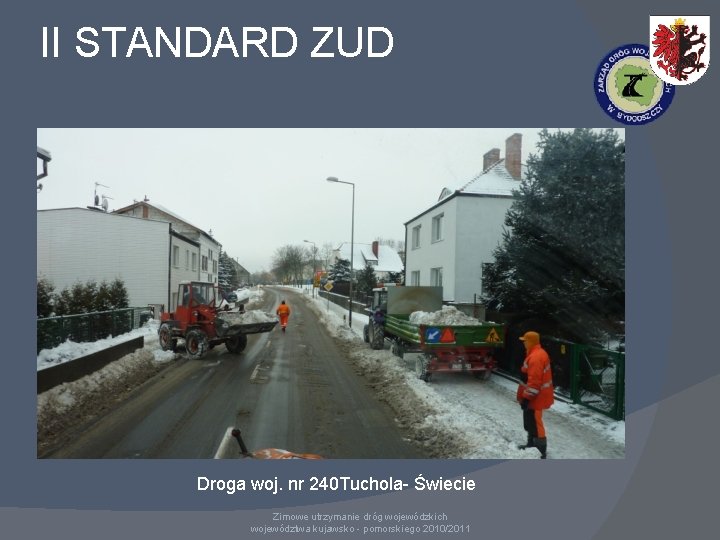

II STANDARD ZUD Droga woj. nr 240 Tuchola- Świecie Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

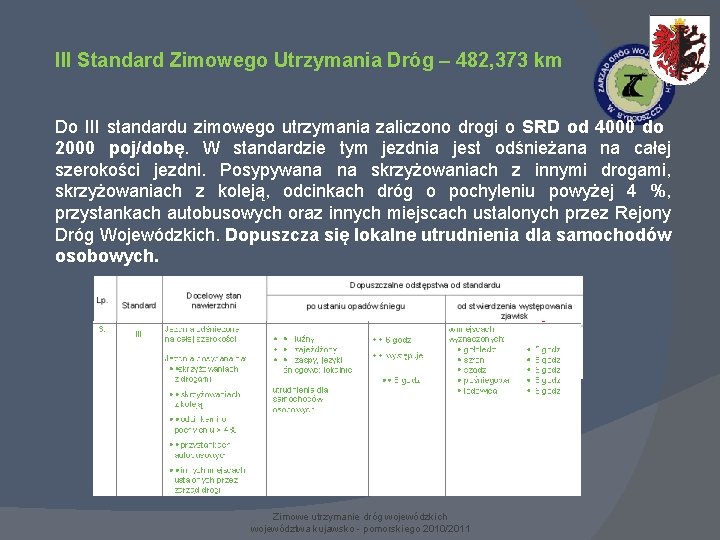

III Standard Zimowego Utrzymania Dróg – 482, 373 km Do III standardu zimowego utrzymania zaliczono drogi o SRD od 4000 do 2000 poj/dobę. W standardzie tym jezdnia jest odśnieżana na całej szerokości jezdni. Posypywana na skrzyżowaniach z innymi drogami, skrzyżowaniach z koleją, odcinkach dróg o pochyleniu powyżej 4 %, przystankach autobusowych oraz innych miejscach ustalonych przez Rejony Dróg Wojewódzkich. Dopuszcza się lokalne utrudnienia dla samochodów osobowych. Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

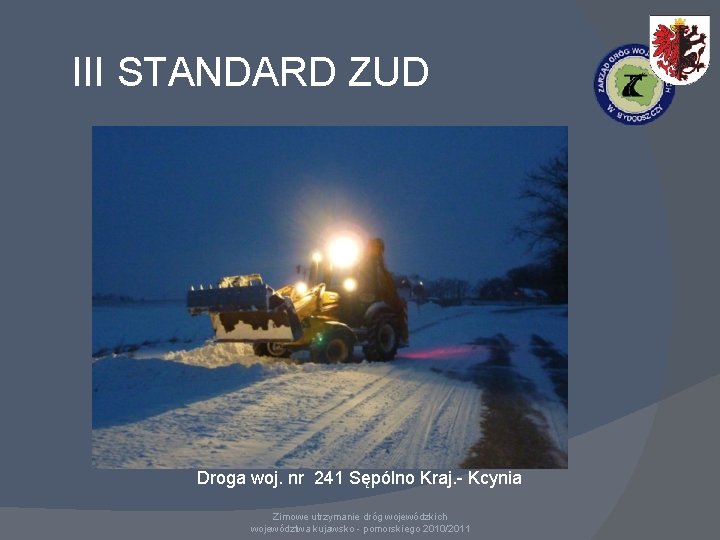

III STANDARD ZUD Droga woj. nr 241 Sępólno Kraj. - Kcynia Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

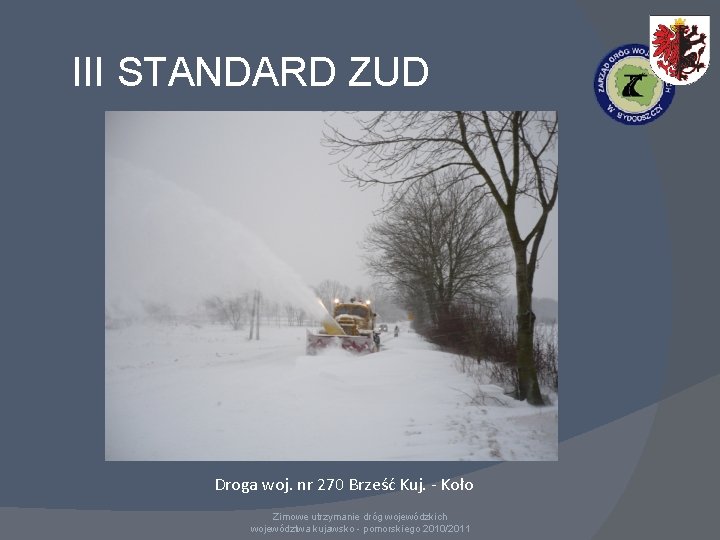

III STANDARD ZUD Droga woj. nr 270 Brześć Kuj. - Koło Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

IV Standard Zimowego Utrzymania Dróg – 755, 167 km Do IV standardu zimowego utrzymania zaliczono drogi o SRD od 1000 do 2000 poj. /dobę. W standardzie tym jezdnia jest odśnieżana na całej szerokości i posypywana na odcinkach decydujących o możliwości ruchu. Dopuszcza się przerwy w komunikacji do 8 godzin. Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

IVSTANDARD ZUD Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

IVSTANDARD ZUD Droga woj. nr 255 Pakość -Strzelno Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

V Standard Zimowego Utrzymania Dróg – 386, 219 km Do V standardu zimowego utrzymania zaliczono drogi o SRD poniżej 1000 poj/dobę. W standardzie tym jezdnia jest odśnieżona, w miejscach zasp jest odśnieżony co najmniej jeden pas ruchu z wykonaniem mijanek. Jezdnia jest posypana na odcinkach decydujących o możliwości ruchu. Dopuszcza się przerwy w komunikacji do 24 godzin. Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

V STANDARD ZUD Droga woj. nr 398 Złotniki Kuj. -Liszkowo Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

V STANDARD ZUD Droga woj. nr 238 Osie-Warlubie Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

Sprzęt do Zimowego Utrzymania Dróg Do zwalczania śliskości zimowej używane są rozsypywarki środków chemicznych i materiałów uszorstniających: § § § solarki, piaskarki, polewaczki Do odśnieżania dróg używa się następujący sprzęt: § § § pługi lemieszowe lekkie, średnie i ciężkie, pługi wirnikowe, ładowarki, Rodzaj sprzętu równiarki i spycharki Lp. unimogi 1 Piaskarka 2 4 5 6 7 8 9 10 11 Solarka Pług lekki Pług średni Pług ciężki Pług wirnikowy Równiarka Spycharka Ładowarka Unimog Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011 Ogółem W tym własny 23 37 7 71 9 6 23 20 47 0 5 3 7 34 8 6 0 0 0 6

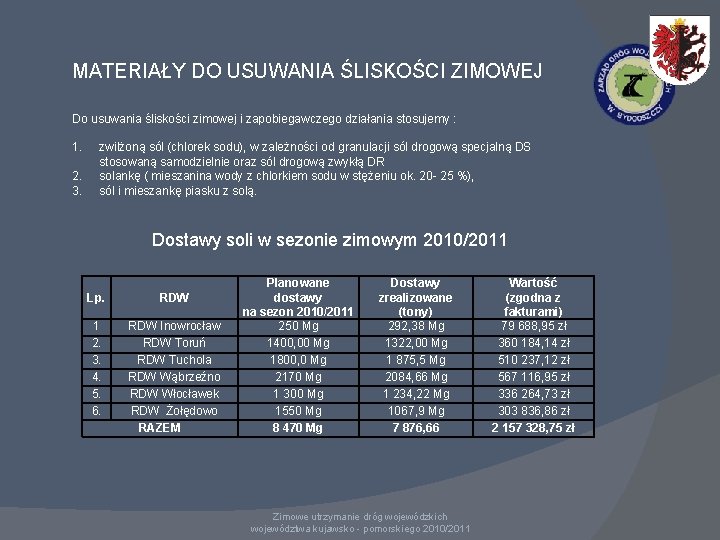

MATERIAŁY DO USUWANIA ŚLISKOŚCI ZIMOWEJ Do usuwania śliskości zimowej i zapobiegawczego działania stosujemy : 1. 2. 3. zwilżoną sól (chlorek sodu), w zależności od granulacji sól drogową specjalną DS stosowaną samodzielnie oraz sól drogową zwykłą DR solankę ( mieszanina wody z chlorkiem sodu w stężeniu ok. 20 - 25 %), sól i mieszankę piasku z solą. Dostawy soli w sezonie zimowym 2010/2011 Lp. RDW 1 2. 3. 4. 5. 6. RDW Inowrocław RDW Toruń RDW Tuchola RDW Wąbrzeźno RDW Włocławek RDW Żołędowo RAZEM Planowane dostawy na sezon 2010/2011 250 Mg 1400, 00 Mg 1800, 0 Mg 2170 Mg 1 300 Mg 1550 Mg 8 470 Mg Dostawy zrealizowane (tony) 292, 38 Mg 1322, 00 Mg 1 875, 5 Mg 2084, 66 Mg 1 234, 22 Mg 1067, 9 Mg 7 876, 66 Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011 Wartość (zgodna z fakturami) 79 688, 95 zł 360 184, 14 zł 510 237, 12 zł 567 116, 95 zł 336 264, 73 zł 303 836, 86 zł 2 157 328, 75 zł

Zaplecze zimowego utrzymania dróg – zima 2010/2011 Materiały stosowane do usuwania śliskości zimowej są składowane i zabezpieczone przed wpływem wilgoci w specjalnie do tego przygotowanych magazynach stałych lub na tymczasowych składowiskach tak, aby nie prowadziły do degradacji środowiska naturalnego. Lp. 1 2 3 4 Wyszczególnienie Magazyny soli drogowej: Tuchola, Kowalewo, Drzycim Składowiska materiałów Środki łączności na sprzęcie: - telefony komórkowe Drogowe stacje meteo: klatki meteorologiczne Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011 Jednostka Ilość szt. 3 szt. 22 szt. 69 szt. 8

KOSZTY ZIMY 2010/2011 PARAGRAF 4210 - ZAKUP MATERIAŁÓW I WYPOSAŻENIA Inowrocław październik - grudzień 2010 styczeń - kwiecień 2011 Razem Toruń Tuchola Wąbrzeźno 63 786, 85 292 976, 95 371 377, 61 Włocławek Żołędowo 448 998, 69 232 682, 99 269 437, 51 62 660, 19 177 877, 55 139 317, 01 232 350, 66 126 447, 04 470 854, 50 510 694, 62 681 349, 35 2 539 706, 92 199 368, 65 48 872, 26 432 051, 64 318 309, 77 PARAGRAF 4300 - ZAKUP USŁUG POZOSTAŁYCH październik - grudzień 2010 styczeń - kwiecień 2011 Razem Inowrocław Toruń 1 290 341, 14 190 488, 35 334066, 65 1 186 362, 90 1 624 407, 79 1 376 851, 25 Tuchola Wąbrzeźno Włocławek 229 537, 30 904, 40 638 109, 34 570 421, 65 493 952, 36 269 302, 53 1 424 799 958, 95 856, 76 907 411, 87 6 661 280, 86 Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011 Żołędowo Bydgoszcz 355 302, 47 117 148, 35 29 380, 48 25 962, 94 472 450, 82 55 343, 42

ZDW BYDGOSZCZ ZIMOWE UTRZYMANIE DRÓG - 2011 r. ZDW BYDGOSZCZ Plan ZUD wg stanu na dzień 30. 04. 2011 r. § 4210 Suma § 4210, § 4300 Koszty ZUD poniesione w okresie 01. 2011 30. 04. 2011 Zobowiązania dot. ZUD z roku 2010 ( opłacone w roku 2011) § 4210 § 4300 § 4210 1 595 000 3 514 573 0 2 208 904 860 447 5 109 573 2 208 904 § 4300 2 843 657 3 704 104 Plan ZUD (po uwzględnieniu zobowiązań i wydatków) wg stanu na dzień 11. 05. 2011 r. BRAKUJĄCE ŚRODKI OGÓŁEM Nakłady pozostałe do poniesienia w IV kwartale 2011 r. ( w przypadku zwiększenia nakładów o kwotę 3 600 000 zł) § 4210 § 4300 734 553 -1 537 988 0 3 600 000 734 553 2 062 012 -803 435 Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011 3 600 000 2 796 565

STAN TECHNICZNY DRÓG PO OKRESIE ZIMOWYM Minionej zimy na wielu drogach wojewódzkich nastąpił prawdziwy wysyp dziur w jezdniach. Co gorsze , w ślad za wyrwami w jezdniach pojawiły się przełomy. Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

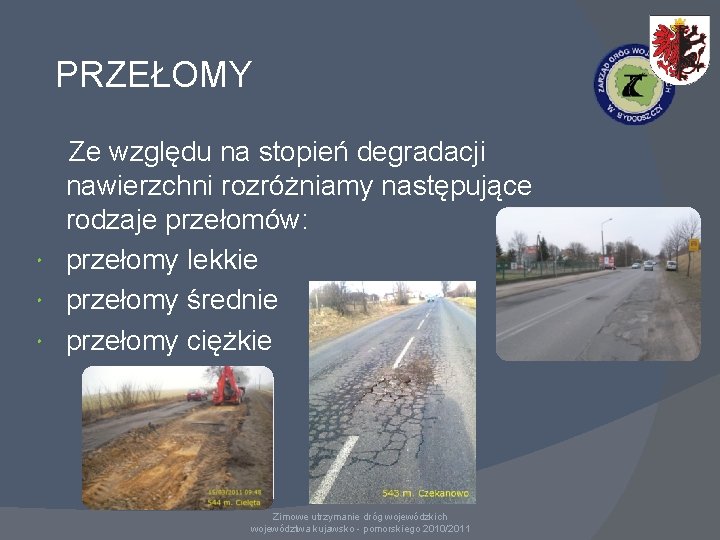

PRZEŁOMY Ze względu na stopień degradacji nawierzchni rozróżniamy następujące rodzaje przełomów: przełomy lekkie przełomy średnie przełomy ciężkie Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

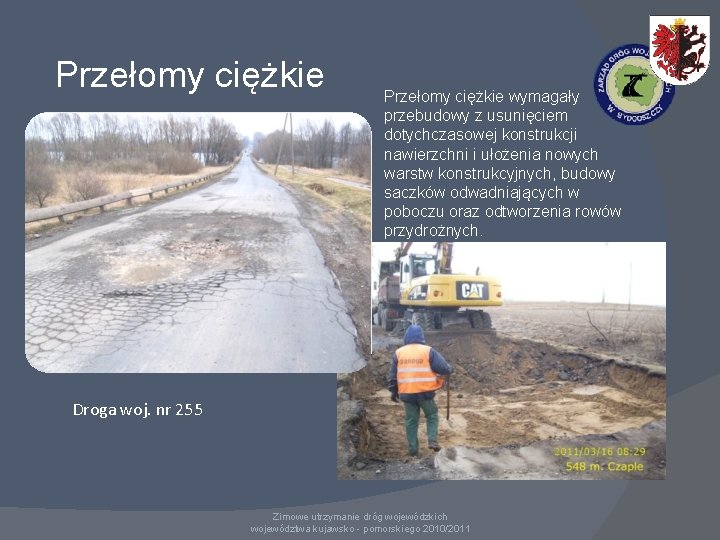

Przełomy ciężkie wymagały przebudowy z usunięciem dotychczasowej konstrukcji nawierzchni i ułożenia nowych warstw konstrukcyjnych, budowy saczków odwadniających w poboczu oraz odtworzenia rowów przydrożnych. Droga woj. nr 255 Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

Przełomy średnie wymagały usunięcia warstw bitumicznych i górnej warstwy podbudowy uzupełnienia i zagęszczenia dolnej warstwy podbudowy, wzmocnienia nawierzchni przez ułożenie nowych warstw bitumicznych. Droga woj. nr 240 Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

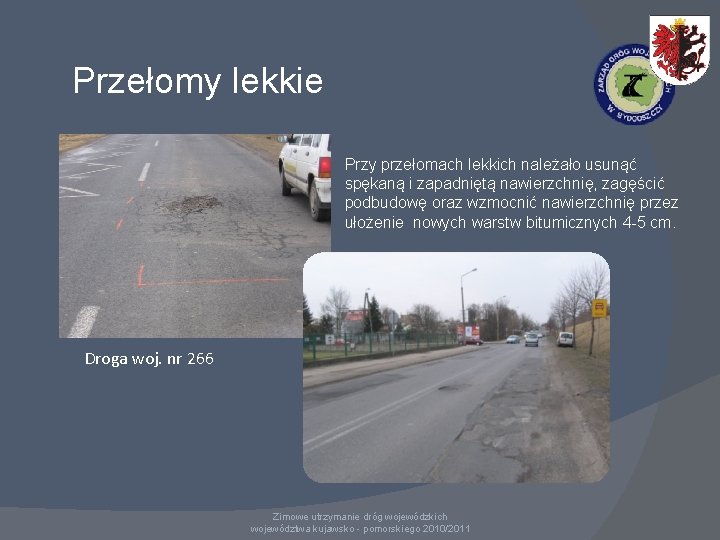

Przełomy lekkie Przy przełomach lekkich należało usunąć spękaną i zapadniętą nawierzchnię, zagęścić podbudowę oraz wzmocnić nawierzchnię przez ułożenie nowych warstw bitumicznych 4 -5 cm. Droga woj. nr 266 Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

W wyniku wyjątkowo niekorzystnych warunków atmosferycznych jakie wystąpiły w sezonie zimowym 2010/2011, przełomy powstały na wielu odcinkach dróg wojewódzkich. Zapotrzebowanie na remonty nawierzchni związane z wystąpieniem przełomów przedstawia poniższe zestawienie: RDW Inowrocław RDW Toruń RDW Tuchola RDW Wąbrzeźno RDW Włocławek RDW Żołędowo 740 000 1 224 750 570 407 1 451 937 3 440 970 587 611 RAZEM 8 015 675 Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

Przełomy na drogach administrowanych przez ZDW Bydgoszcz Łączny szacunkowy koszt likwidacji przełomów na drogach administrowanych przez ZDW Bydgoszcz w roku 2011 to ponad 8 000 zł Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011

Dziękuję za uwagę mgr Mirosław Kielnik Zarząd Dróg Wojewódzkich w Bydgoszczy Zimowe utrzymanie dróg wojewódzkich województwa kujawsko - pomorskiego 2010/2011
