Zig Bee PRO TI CC 2530 Zig Bee

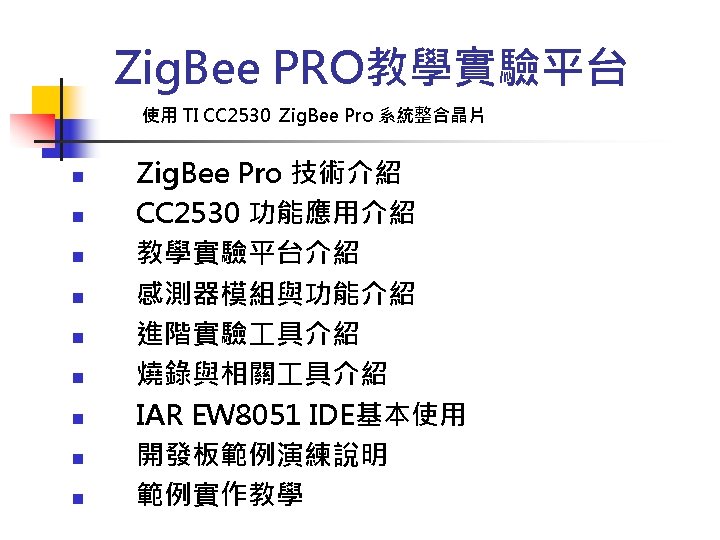

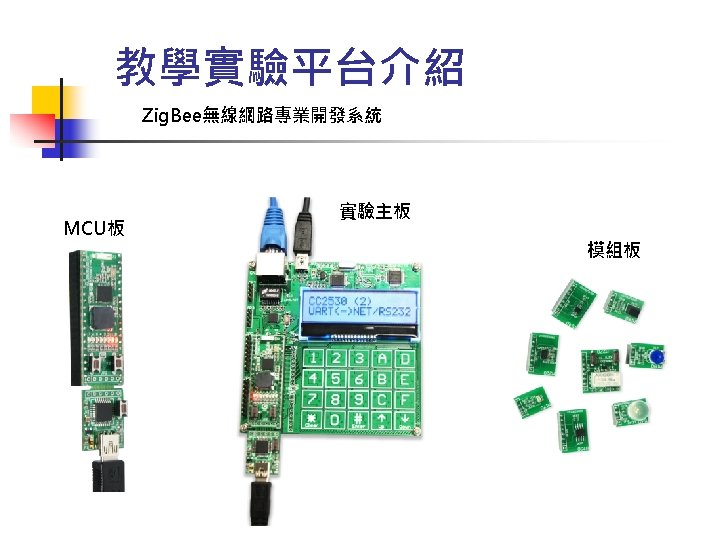

Zig. Bee PRO 教學實驗平台 TI CC 2530

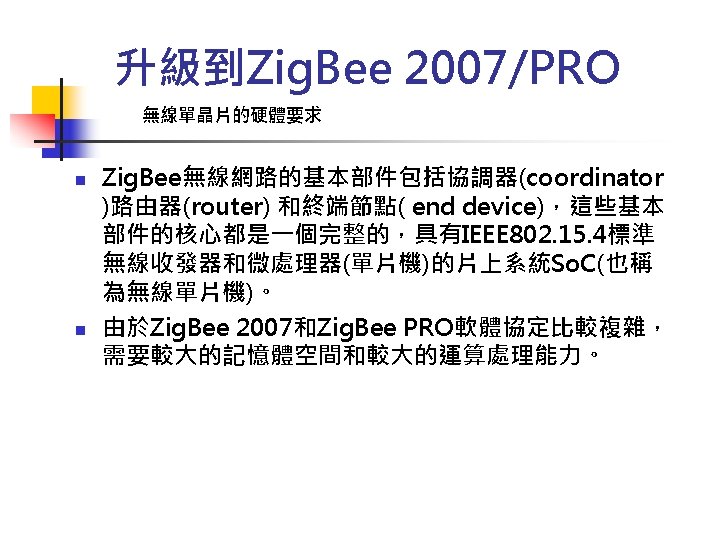

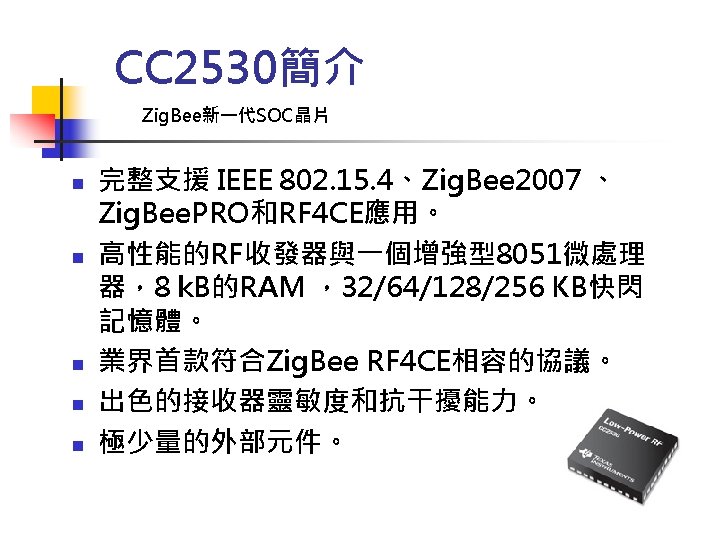

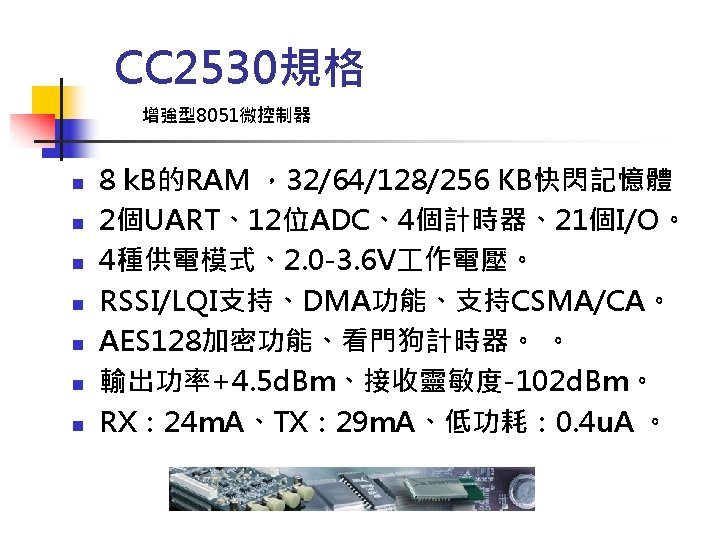

Zig. Bee 2007/PRO無線單晶片 可以支援到Zig. Bee 2007/PRO的無線單片機系統 單晶片型號 CC 2530 -256 K 封裝 CC 2520 +MSP 430 F 5437 16位元 MCU +無線收發器 LQLP 80+QFN 28 增強型8051核心 8位元MCU QFN 40 MC 13224 (Freescale) ARM 7核心 32位元MCU LGA 電壓 1. 8 V – 3. 6 V 2. 0 V – 3. 6 V 大小 20 x 20 mm以上 6 mm × 6 mm 9. 5 mm× 9. 5 mm Flash 256 KB 128 KB AES加密 有 有 有 抗干擾 CSMA/CA 段頻 2. 4 G 支援標準 Zig. Bee 07/PRO Simplici. TI IAR EW 430 Zig. Bee 07/PRO RF 4 CE/ Simplici. TI IAR EW 8051 Zig. Bee 07/PRO RF 4 CE IAR EWARM 架構 開發平臺

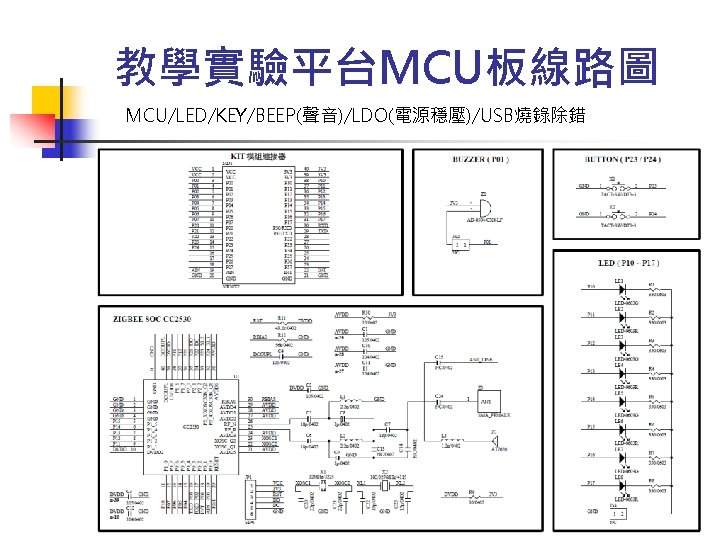

教學實驗平台MCU板 最簡單的Zig. Bee實驗板 --- USB供電/USB燒錄除錯/基本實驗 MCU 板規格 n n n n MCU CC 2530 (TI) LDO 3. 3 V (穩壓) LED * 8 (DO 實驗) BUZZER (Timer/PWM 實驗) BUTTON (DI / INT 實驗) SOC DEBUG (除錯燒錄器) 附 Mini-USB線材 MCU CC 2530 LED顯示 P 1. 0~P 1. 7 蜂鳴器Buzzer RESET按鍵 輸入按鍵x 2 USB 通訊燒錄

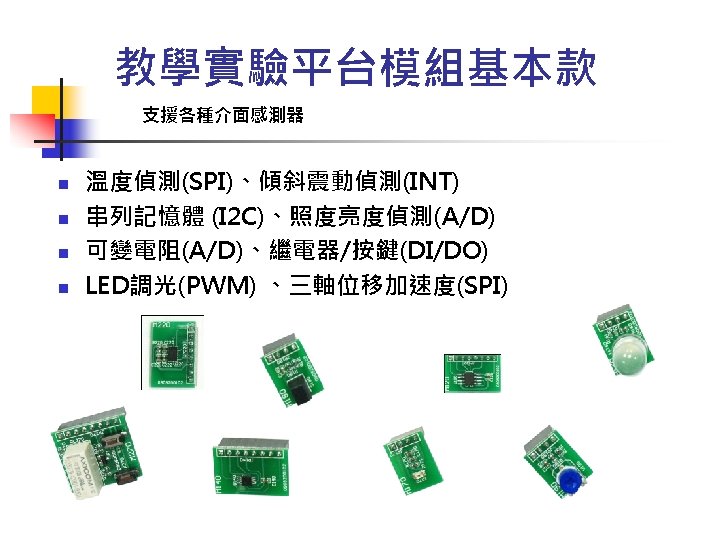

模組三軸位移加速度偵測 IC 型號 ADXL 345 功能描述 備 註 三軸位移加速度偵測 SPI介面 產品特性: * Ultra low power : 25 to 130 u. A * 13 bits ADC resolution at ± 16 g * 4 mg/LSB sensitivity in all g ranges * Free-Fall detection * Operating Temperature Range : -40℃ to +85℃ * 3 mm × 5 mm × 1 mm LFCSP package 產品應用: * 可攜式影像產品 * 手機 * PMP * 數位相機
GUI 圖形顯示實驗板 提供GUI實驗、圖形顯示、文字顯示、中文顯示 提供圖形轉換C語言 具 const Byte Image[1024]={ 0 x. FF, 0 x 01, 0 x 01, 0 x 01, 0 x 81, 0 x. C 1, 0 x 41, 0 x. C 1, 0 x 81, 0 x 01, 0 x 01, 0 x. C 1, 0 x 01, 0 x. F 1, 0 x 21, 0 x. A 1, 0 x 21, 0 x. F 1, 0 x 21, 0 x 01, 0 x 21, 0 x. E 1, 0 x 31, 0 x 21, 0 x 01, 0 x 81, 0 x 41, 0 x 31, 0 x 11, 0 x 01, 0 x. F 1, 0 x 51, 0 x. F 1, 0 x 01, 0 x 21, 0 x. A 1, 0 x 61,
Zig. Bee 協定分析 支援Zig. Bee 2004/2006/2007/Pro/RF 4 CE …. .
Zig. Bee MCU板與除錯燒錄器 支援Zig. Bee 2004/2006/2007/Pro/RF 4 CE
安裝燒錄韌體 具與驅動 安裝 TI Smart. RF Flash Programmer 安裝檔 SDKSoftwareSetup_Smart. RFProgr_1. 8. 1. exe 驅動程式目錄 C: Program FilesTexas InstrumentsExtrasDrivers

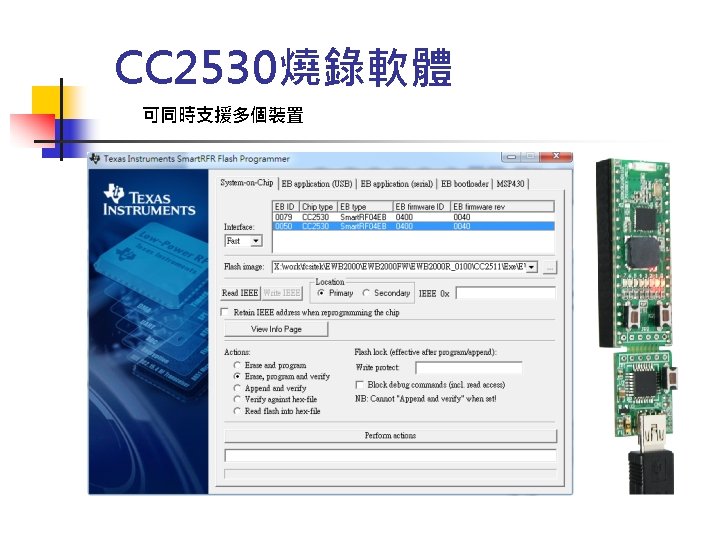

燒錄 具使用 使用 TI Smart. RF Flash Programmer MCU板 範例目錄 SDKExampleCC 2530_ex_基本款zigbee-mcu 1 主實驗板 範例目錄 SDKExampleCC 2530_ex_基本款mcu-kit 1

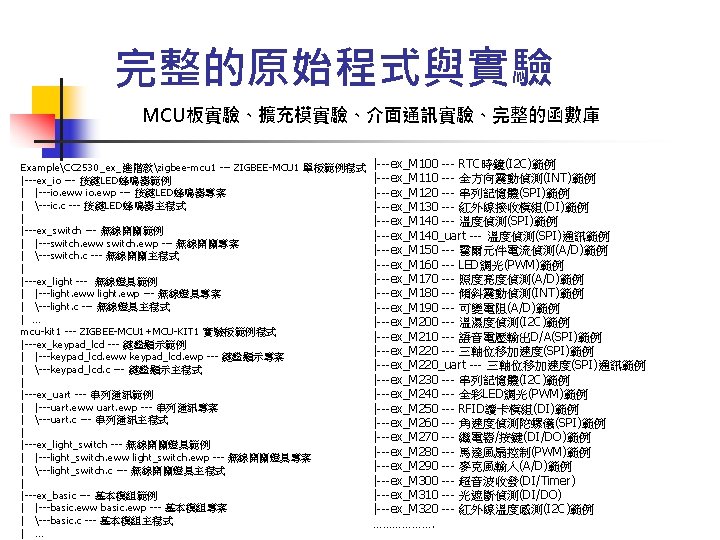

燒錄實驗範例程式測試 MCU板範例、主實驗板範例 n MCU板範例 SDKExampleCC 2530_ex_基本款zigbee-mcu 1ex_iodebugExe SDKExampleCC 2530_ex_基本款zigbee-mcu 1ex_switchdebugExe SDKExampleCC 2530_ex_基本款zigbee-mcu 1ex_lightdebugExe n 主實驗板範例 SDKExampleCC 2530_ex_基本款mcu-kit 1ex_keypad_lcddebugExe SDKExampleCC 2530_ex_基本款mcu-kit 1ex_basicdebugExe SDKExampleCC 2530_ex_基本款mcu-kit 1ex_light_switchdebugExe

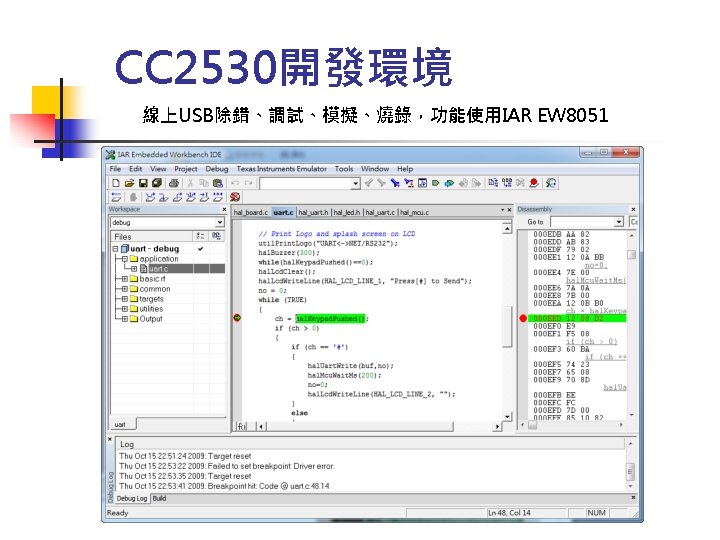

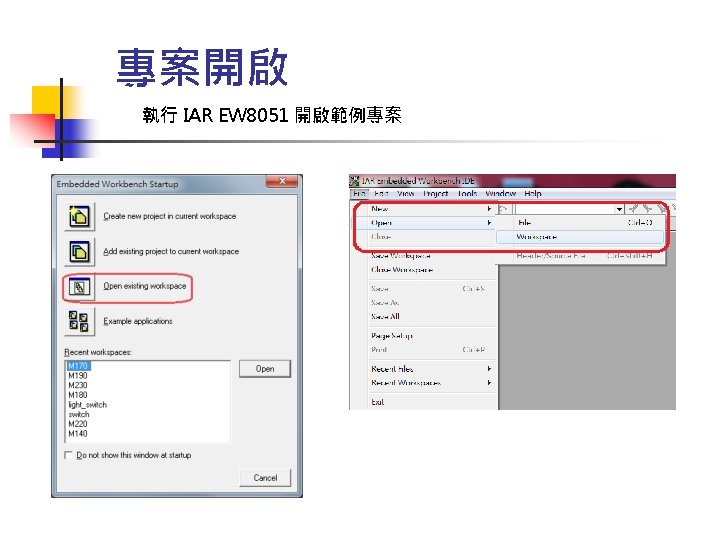

建立開發環境 安裝 IAR EW 8051 MSC-51 V 7. 51 A 下載 30 -day evaluation http: //www. iar. com/ -> Downloads

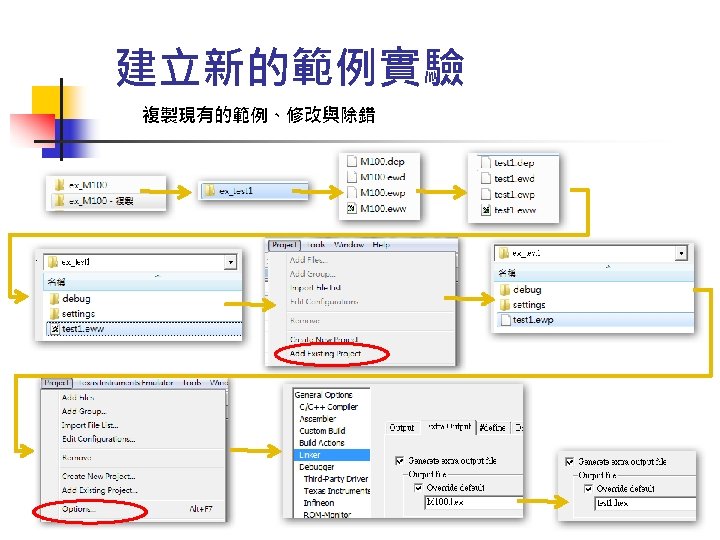

編譯與除錯 Rebuild All 、 Debug
