Zig Bee Outline Zig Bee Alliance Zig Bee
Zig. Bee 葉俊克
Outline • • • 無線通訊 何謂Zig. Bee Alliance Zig. Bee 應用 參考文獻 2

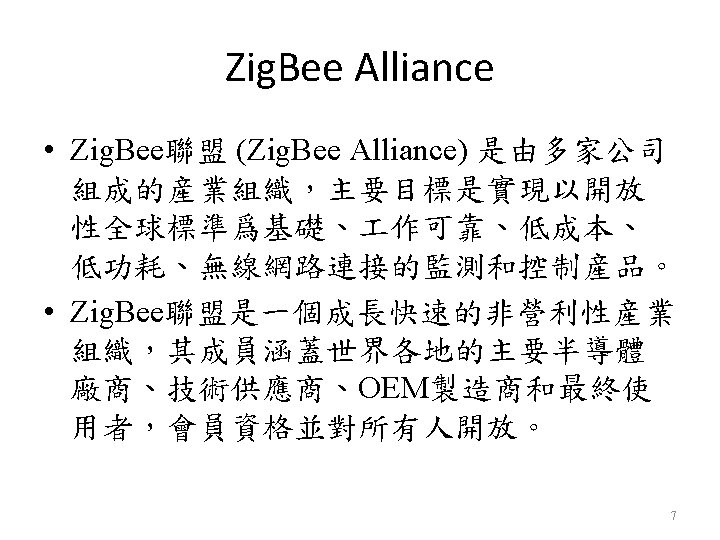

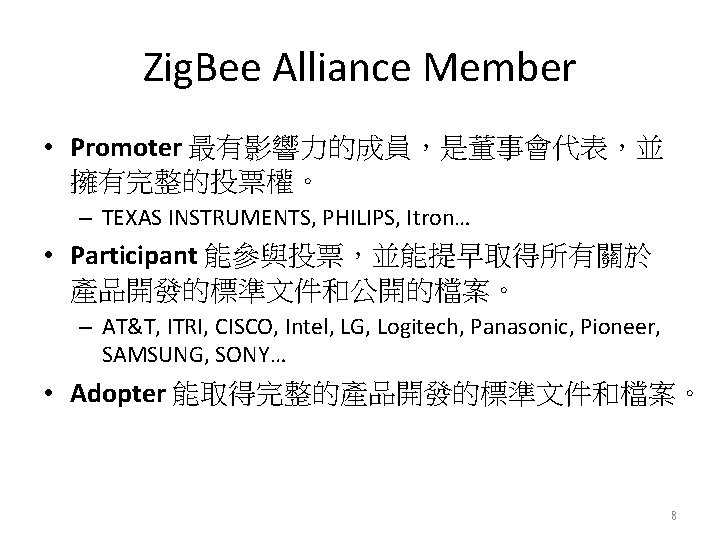

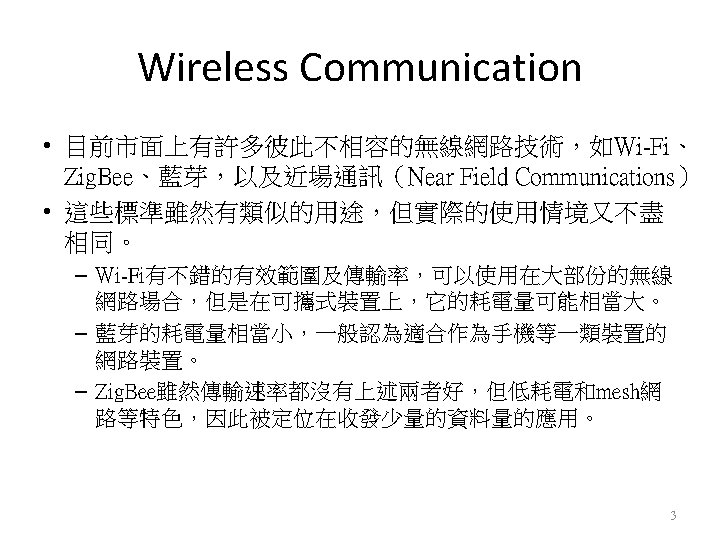

Wireless Spectrum 4
Compare Wi. Fi, BT and Zig. Bee Feature(s) IEEE 802. 11 g Bluetooth 2. 0 Zig. Bee hours days years 複雜度 Very complex Simple 節點數 Many 7 Up to 65535 Upto 3 seconds Upto 10 seconds 30 ms 100 m 10 m(2. 5 mw, 4 d Bm) 70 m ~ 300 m 擴充性 Roaming possible no Yes 資料傳輸率 54 Mbps 3 Mpbs 250 Kbps (at 2. 4 Ghz) SSID 64 bit, 128 bit AES 電源持續力 建立連線速度 傳輸距離 安全性 5
Zig. Bee Application security HVAC AMR lighting control access control BUILDING AUTOMATION patient monitoring fitness PERSONAL monitoring HEALTH CARE asset mgt process control environmental energy mgt CONSUMER ELECTRONICS TV VCR DVD/CD remote Zig. Bee Wireless Control that Simply Works INDUSTRIAL CONTROL PC & PERIPHERALS mouse keyboard joystick security RESIDENTIAL/ HVAC LIGHT lighting control COMMERCIAL access control CONTROL lawn & garden irrigation 9

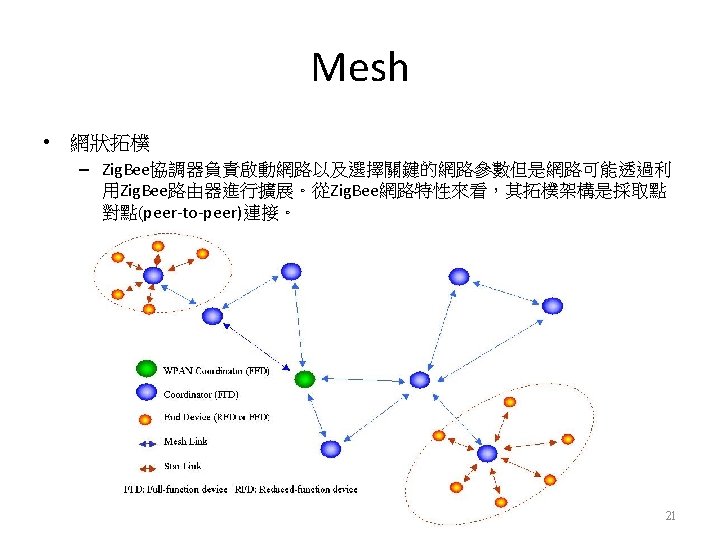

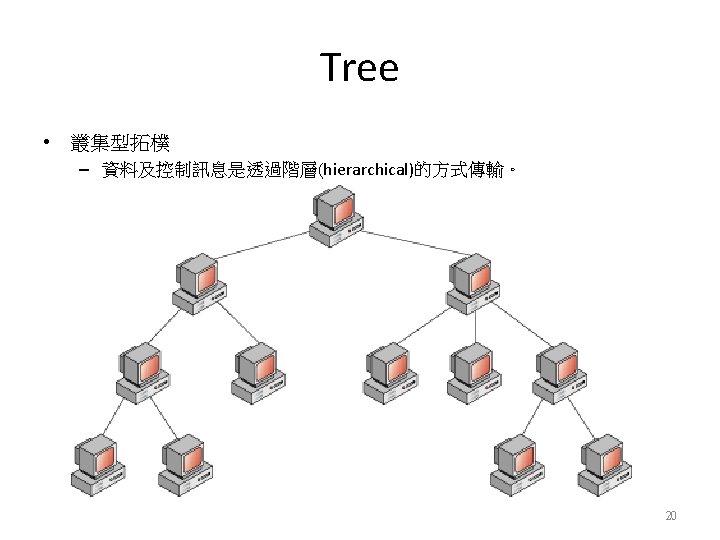

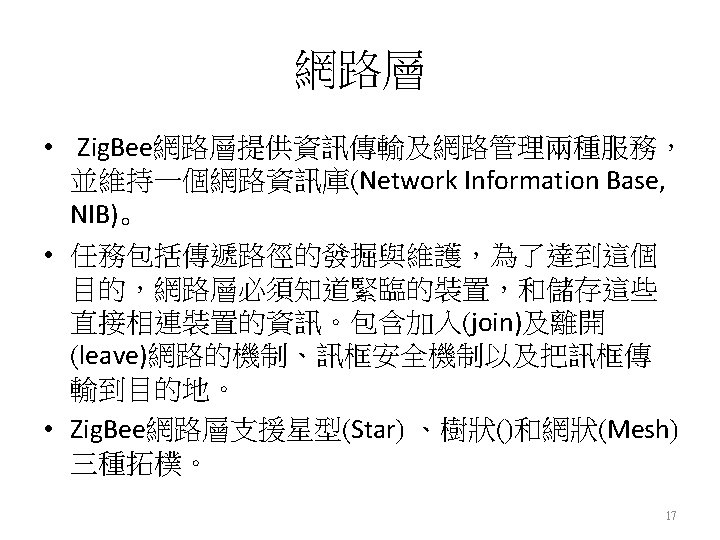

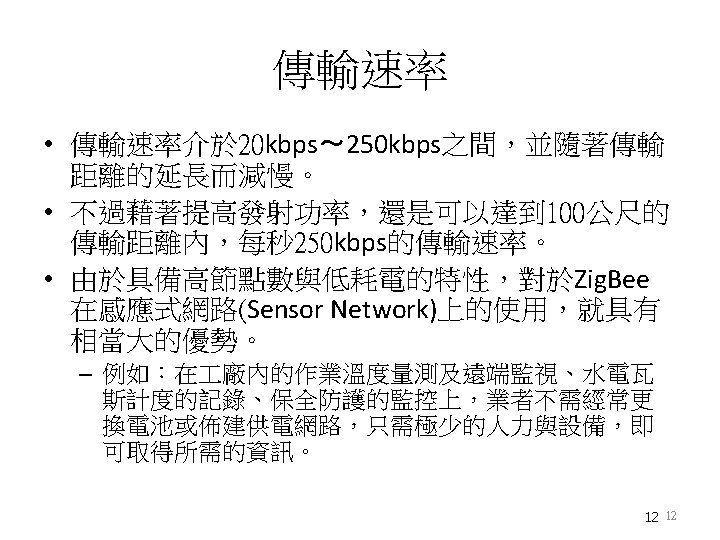

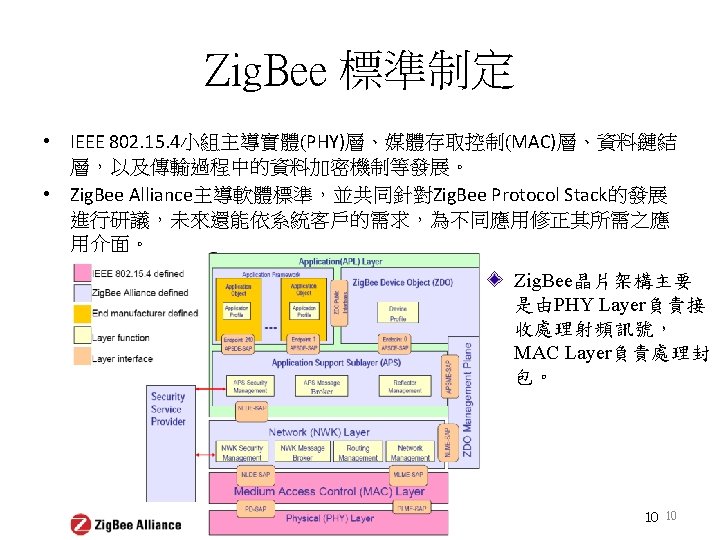

封包種類 • Zig. Bee 的封包分為 4 大類,分別為 beacon、data、acknowledgement 和 command。 • Beacon 封包是由 coordinator 所發出之網路公告訊息,各元件可據以 和 coordinator 取得同步; • data 封包則負責傳送資料; • acknowledgement 封包是用來確認封包是否成功被接收; • command 封包則負責傳送網路維運的訊息。 Command Descripe Association request 要求加入訊息 Association response 回應要求加入 Disassociation notification 離開網路通知 Data request 發送封包 PAN ID conflict notification PAN ID 衝突通知 Orphan notification 失去連結通知 Beacon request 旗標 Coordinator realignment 參數通知 GTS request GTS要求 14

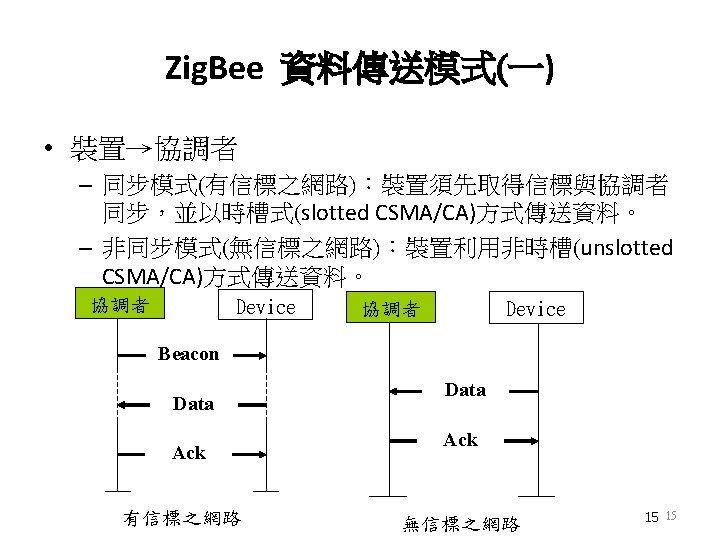

Zig. Bee 資料傳送模式(二) • 協調者→裝置 Device 協調者 Beacon Data request Ack Data Ack 有信標之網路 協調者 Device Data request Ack Data Ack 無信標之網路 16 16
26

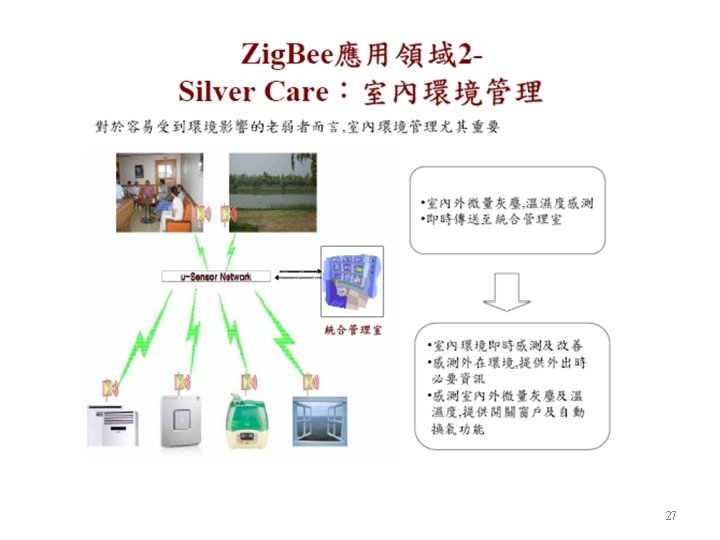

27
28
參考文獻 • 讀Zig. Bee標準架構 縱觀PHY/MAC/應用層 • Zig. Bee Pro Feature Set塵埃定 Zig. Bee商機現 蹤 • Drew Gislason, Zigbee Wireless Networking, 2008 • Zig. Bee Alliance, “Zig. Bee Specifications”, Zig. Bee Document 053474 r 17, November 2009. 29

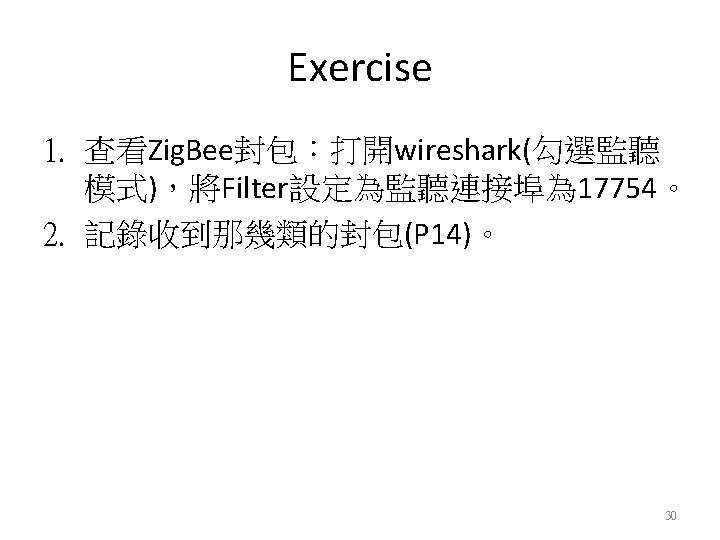

Homework 1. IEEE 802. 15. 4的MTU為何? 2. 比較樹狀拓撲和Mesh的優缺點。 31
