Zidane i drvene konstrukcije Uvodna razmatranja ZID Vertikalna

Zidane i drvene konstrukcije Uvodna razmatranja ZID: Vertikalna konstrukcija, obično od opeke, kamena, betona i sl. podignuta radi zatvaranja prostora, kao npr. sobe, koja često nosi opterećenje od viših spratova i tavanica, kao i od krova iznad sebe. (Leksikon građevinarstva, “Građevinska knjiga”-Beograd, 1962. ) ZID: Skup na određen način složenih elemenata međusobno povezanih malterom. (EVROKOD 6 – Proračun zidanih konstrukcija, februar 1995. )

Zidane i drvene konstrukcije Uvodna razmatranja U prošlosti najrasprostranjeniji tip građevinskih objekata Prvobitno suva gradnja od kamena objekata za stanovanje a kasnije gradnja impozantnih objekata naročito u staroj Grčkoj i Rimu

Zidane i drvene konstrukcije Uvodna razmatranja Stambena naselja, hramovi, pozorišta, tvrđave Pantenon Mostar

Zidane i drvene konstrukcije Uvodna razmatranja Kefrenova piramida sa svingom - opeka

Zidane i drvene konstrukcije Uvodna razmatranja Vavilonska kula 85 mil. opeka

Zidane i drvene konstrukcije Uvodna razmatranja Impozantne građevine od kamena

Zidane i drvene konstrukcije Uvodna razmatranja Dioklecijanova palata - Split

Zidane i drvene konstrukcije Uvodna razmatranja Koloseum - Rim

Zidane i drvene konstrukcije Uvodna razmatranja Korišćenje opekarskih proizvoda Kineski zid 2450 km – opeka 48 x 18 cm

Zidane i drvene konstrukcije Uvodna razmatranja Korišćenje opekarskih proizvoda Rimska opeka 30 x 7. 5 cm Via Biberatica - Rim

Zidane i drvene konstrukcije Uvodna razmatranja Srednji vek Versaj - Pariz

Zidane i drvene konstrukcije Uvodna razmatranja

Zidane i drvene konstrukcije Uvodna razmatranja Univerzitet LOMONOSOV Moskva građen 1948 -1953. g.

Zidane i drvene konstrukcije Uvodna razmatranja Amsterdam

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Elementi za zidanje -elementi od pečene gline -elementi od kalcijum silikata -blokovi od betona (običnog i lakoagregatnog) -blokovi od autoklaviranog gas-betona -elementi od prirodnog kamena

Zidane i drvene konstrukcije Materijali za zidane konstrukcije -elementi od pečene gline Opeka i blokovi -fasadnog (u okviru zidova koji se ne malterišu) i nefasadnog tipa (zaštićuju se iz estetskog razloga i iz razloga povećanja trajnosti) Opeka (25 cm x 12 cmx 6. 5 cm ili 5. 5 cm)

Zidane i drvene konstrukcije Materijali za zidane konstrukcije podela opeke -pune ( pune i sa šupljinama do 15 % površine ) i šuplje (sa vertikalnim i horizontalnim šupljinama) puna opeka šuplja opeka šamotna opeka fasadna opeka Zapreminska težina -1600 -1800 kg/m 3

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Blokovi -elementi od gline sa dominantnim šupljinama (vertikalne i horizontalne)

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Blokovi -termoblokovi Blokovi -šuplje ploče Zapreminska težina -800 -1100 kg/m 3

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Ostali tipovi elemenata od pečene gline -ventilacioni blokovi -blokovi za zidanje dimnjaka -kanalice za nadvoje (nadprozornike i nadvratnike) -blokovi L, U i drugih oblika

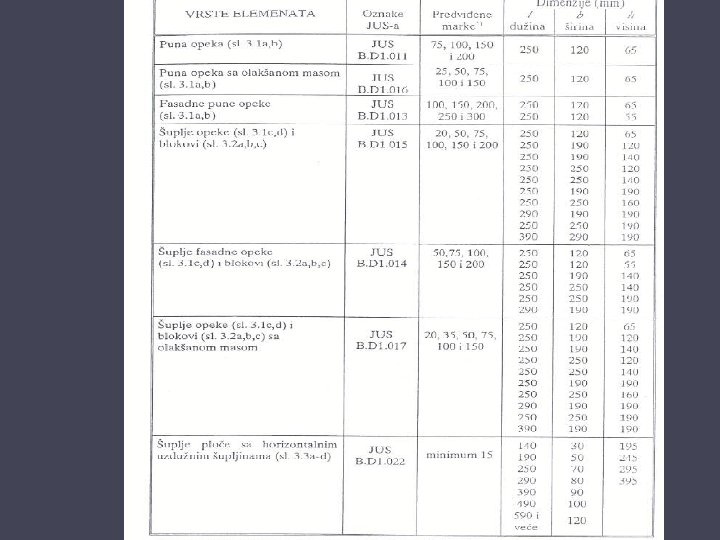

Zidane i drvene konstrukcije Materijali za zidane konstrukcije

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Elementi od kalcijum silikata Pune opeke (do 25% šupljina) , šuplje opeke i blokovi

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Blokovi od betona normalni i pregradni blokovi

Zidane i drvene konstrukcije Materijali za zidane konstrukcije

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Blokovi od autoklaviranog gas-betona puni blokovi strogo paralelopipednog oblika Mere širina, debljina 200 -400 mm dužina max 610 mm visina max 250 mm

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Elementi za zidanje od prirodnog kamena lomljeni kamen ili obrađeni kamen od bilo kog porekla stena: sedimentne, magmatske i metamorfne Lomljeni kamen: običan, pločast, doteran Obrađeni kamen: polutesan, tesan i specijalno obrađen

Zidane i drvene konstrukcije Materijali za zidane konstrukcije

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Malter Homogena smesa veziva, sitnozrnog agregata i vode. Eventualno se dodaju aditivi za poboljšanje određenih karakteristika. Malteri podela -Malteri za zidanje -Malteri za malterisanje Malteri za zidanje – mešavine koje služe za povezivanje elemenata za zidanje Malteri za malterisanje – mešavine za završnu obradu elemenata dobijenih zidanjem

Zidane i drvene konstrukcije Materijali za zidane konstrukcije druge podele maltera -malteri opšte namene (dobijeni od prirodnog agregata, peska) -laki (lakoagregatni) malteri -tanki (debljine sloja do 3 mm) Prve dve vrste se koriste za zidanje i za malterisanje Tanki malteri – građevinski lepkovi, se koriste uglavnom za zidanje zidova od gas betonskih blokova

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Oznake maltera Označavaju se prema srednjoj čvrstoći maltera na pritisak posle 28 dana fm (MPa) M 5 -Srednja čvrstoća posle 28 dana fm=5 MPa Koriste se malteri marka M 1, M 2, M 5, M 10, M 15 Upotreba Za zidove od opeke, blokova od pečene gline i kalcijum silikata –krečni malter marke M 1, produžni malter marke M 2 i cementni malter marke M 10

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Upotreba Za zidove od betonskih blokova (običan beton, lakoagregatni beton i autoklavirani gas-beton) ako se ne koriste građevinski lepkovi – produžni malter marke M 2 i cementni malter marke M 10 U praksi se mogu koristiti i marke M 2, 5 Upotreba pravilnik o izgradnji objekata u seizmički aktivnim područjima ne dozvoljava upotrebu cementnih maltera zbog “krtosti” i uticaja na duktilnost konstrukcije. Dozvoljena je upotreba minimalno produžnog maltera marke M 5

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Upotreba Za zidove od betonskih blokova (običan beton, lakoagregatni beton i autoklavirani gas-beton) ako se ne koriste građevinski lepkovi – produžni malter marke M 2 i cementni malter marke M 10 Pretpostavke za spravljanje maltera Pesak prirodni, rečni , ( deponijska vlažnost 3 -7%) -Krečno testo zapreminske mase 1400 kg/m 3 Preporuka : čistim cementnim malterima dodavati aditive-plastifikatore

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Zapreminski odnos komponenti za pojedine vrste maltera

Zidane i drvene konstrukcije Materijali za zidane konstrukcije

Zidane i drvene konstrukcije Materijali za zidane konstrukcije Beton Kod zidanih konstrukcija koristi se za betoniranje temelja, vertikalnih i horizontalnih serklaža, nadprozornika i nadvratnika kao i betoniranje ploča Minimalna marka betona M 15 i uglavnom je ista marka kao i beton za ploču jer se zajedno izlivaju

Zidane i drvene konstrukcije Materijali za zidane konstrukcije
