Zespół Szkół Zawodowych w Szczucinie Technikum Zawodowe o profilu Elektronika ogólna
Układy elektroniczne Rezonator kwarcowy (cz. I. ) Opr. Ryszard Chybicki
Cel zajęć: Celem zajęć jest zapoznanie uczniów z problematyką związaną z zastosowaniem naturalnego kryształu kwarcu do budowy rezonatorów kwarcowych, stanowiących jeden z ważniejszych elementów stabilizujących częstotliwość drgań generatorów przebiegów elektrycznych.
Plan zajęć: - Część 1 efekt piezoelektryczny ważniejsze materiały piezoelektryczne budowa kryształu kwarcu, osie w krysztale podstawowe cięcia w krysztale kwarcu, rezonator kwarcowy podstawowe rodzaje drgań rezonatora kwarcowego Część 2 elektryczny schemat zastępczy rezonatora impedancja obwodu zastępczego rezonatora zastosowanie rezonatora kwarcowego do budowy generatorów przebiegów elektrycznych
Co to jest efekt piezoelektryczny? Efekt piezoelektryczny – zjawisko zachodzące w niektórych materiałach krystalicznych, polegające na powstawaniu ładunku elektrycznego na powierzchniach tych materiałów w momencie, gdy poddawane są one naprężeniom mechanicznym. Materiały tego typu noszą nazwę piezoelektryków.
Płytka piezoelektryka w spoczynku (nie poddana naprężeniom mechanicznym)
Odkształcona mechanicznie płytka piezoelektryka
Ważniejsze piezoelektryki Kwarc Jest to polimorficzna odmiana dwutlenku krzemu ( Si. O 2 ), nazywana niekiedy kryształem górskim. Może być bezbarwny, zabarwiony na fioletowo (ametyst), żółto (cytryn) lub brunatno. Jest jednym z najpospolitszych minerałów na powierzchni Ziemi.
Ważniejsze piezoelektryki Sól Rochelle’a Nazwa ta jest używana nieprawidłowo, gdyż chodzi tu o sól Seignette’a ( KNa. C 4 H 4 O 6 · 4 H 2 O ), czyli winian sodowo-potasowy. Nazwa pochodzi od nazwiska aptekarza Seignette’a z La Rochelle we Francji. Piezoelektryk ten ma postać bezbarwnego kryształu, charakteryzującego się bardzo silnym zjawiskiem piezoelektrycznym. Stosowany bywa m. in. do budowy mikrofonów i głośników krystalicznych. Wadą tego piezoelektryka jest jego silna higroskopijność tzn. zdolność wchłaniania wody.
Ważniejsze piezoelektryki Tytanian baru Otrzymywany syntetycznie kryształ o wzorze Ba. Ti. O 3. Jest piezoelektrykiem. Posiada także dużą wartość stałej dielektrycznej i jako doskonały dielektryk stosowany jest do budowy kondensatorów elektrycznych.
Ważniejsze piezoelektryki Turmalin Jest to borokrzemiam glinu, sodu, wapnia, magnezu, żelaza i in. Minerał w kolorach czarnym, brunatnym, żółtym, zielonym. Piezoelektryk o właściwościach zbliżonych do kwarcu, lecz znacznie od niego droższy.
Porównanie własności najważniejszych piezoelektryków Największy efekt piezoelektryczny występuje w soli Seignette’a. Efekt piezoelektryczny w kwarcu jest dużo słabszy, lecz znacznie większa trwałość kwarcu, mniejsza wrażliwość na zmianę temperatury i duża dobroć elektrycznego obwodu zastępczego powoduje powszechne stosowanie kwarcu do stabilizacji częstotliwości generatorów. Turmalin jest podobny do kwarcu w swych właściwościach, lecz rzadziej stosowany ze względu na większą cenę.

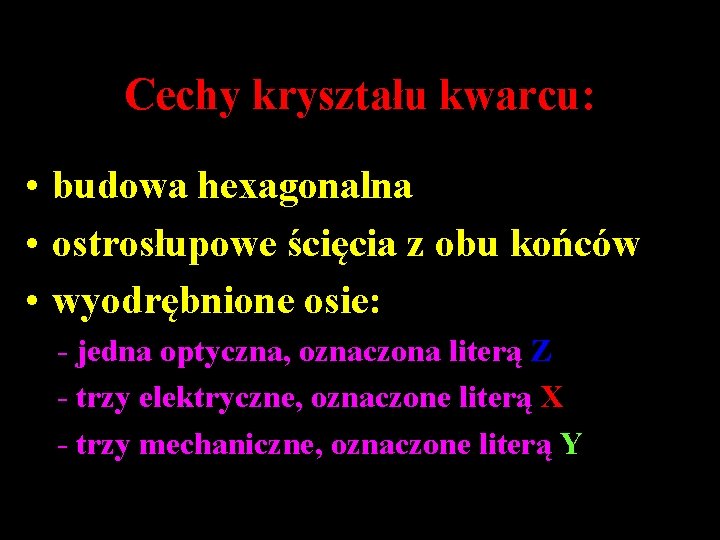

Cechy kryształu kwarcu: • budowa hexagonalna • ostrosłupowe ścięcia z obu końców • wyodrębnione osie: - jedna optyczna, oznaczona literą Z - trzy elektryczne, oznaczone literą X - trzy mechaniczne, oznaczone literą Y
Budowa kryształu kwarcu (bez górnego wierzchołka)
Oś optyczna Z to prosta, łącząca oba zaostrzone wierzchołki w krysztale kwarcu. Naprężenia mechaniczne, przyłożone do kryształu wzdłuż tej osi nie powodują zjawiska piezoelektrycznego.
Oś elektryczna X to prosta, która łączy przeciwległe wierzchołki sześciokąta, będącego przekrojem kryształu kwarcu w płaszczyźnie prostopadłej do osi optycznej Z
Oś mechaniczna Y to prosta, która łączy środki przeciwległych boków sześciokąta, będącego przekrojem kryształu kwarcu w płaszczyźnie prostopadłej do osi optycznej Z.
Cięciem w przypadku kwarcu nazywamy operację polegającą na wycięciu z kryształu kwarcu płytki odpowiednio usytuowanej względem osi X, Y i Z.
Jeżeli np. wytniemy z kryształu kwarcu cienką płytkę w ten sposób, że jej płaszczyzna jest prostopadła do do osi elektrycznej X, to mamy do czynienia z tzw. cięciem X. W takim przypadku naprężenia mechaniczne, przykładane do tej płytki wzdłuż osi Y będą powodowały powstawanie ładunku elektrycznego na jej ściankach, czyli wystąpi zjawisko piezoelektryczne. Proces ten zachodzi także w kierunku odwrotnym tzn. umieszczenie takiej płytki w polu elektrycznym powoduje powstawanie w niej naprężeń mechanicznych, czyli jej odkształcanie się.
Cięcie X w krysztale kwarcu
Wymiary płytki rezonatora 430 k. Hz (przykład)
Drgania zginania Typ podstawowy
Drgania zginania Typ harmoniczny drugi
Drgania długościowe Typ podstawowy
Drgania długościowe Typ harmoniczny drugi
Drgania ścinania m. cz. Typ podstawowy
Drgania ścinania m. cz. Typ harmoniczny drugi
Drgania ścinania m. cz. wyższego rzędu
Drgania ścinania w. cz. Typ podstawowy
Drgania ścinania w. cz. Typ harmoniczny drugi
Podsumowanie wiadomości na temat kwarcu • Jest najbardziej rozpowszechnionym minerałem • Posiada własności piezoelektryczne • Charakteryzuje się wieloma rodzajami drgań mechanicznych • Nie każdy rodzaj drgań wywołuje w nim efekt piezoelektryczny • Między poszczególnymi typami drgań występują sprzężenia mechaniczne, tzn. drgania jednego rodzaju powodują jednocześnie występowanie drgań innego rodzaju (tzw. drgania wtórne).
Podsumowanie wiadomości na temat kwarcu • Częstotliwość drgań wtórnych może niekiedy leżeć w pobliżu częstotliwości podstawowej rezonatora, co jest zjawiskiem szkodliwym, zakłócającym drgania podstawowe. Można to zobrazować na wykresie:
Widmo częstotliwości cienkiej płytki kwarcowej
Podsumowanie wiadomości na temat kwarcu Szkodliwe częstotliwości drgań wtórnych można eliminować poprzez: • właściwy dobór rozmiarów płytki • odpowiednie cięcie • odpowiednie mocowanie płytki w oprawce
Podsumowanie wiadomości na temat kwarcu Częstotliwość rezonansowa danego typu drgań mechanicznych zależy także od temperatury. Zależność tę określamy współczynnikiem cieplnym częstotliwości. Jego wielkość zależy od: • typu drgań mechanicznych • rozmiarów płytki • zorientowania krawędzi płytki w stosunku do osi kryształu
Podsumowanie wiadomości na temat kwarcu Niektóre rodzaje drgań mają dodatni współczynnik cieplny, inne ujemny. Można więc wyciąć płytkę w taki sposób, aby wystąpiło w niej elastyczne (mechaniczne) sprzężenie między tymi dwoma typami drgań. W ten sposób współczynnik dodatni jednego typu drgań można skompensować współczynnikiem ujemnym innego typu drgań w danym zakresie temperatur. Tak uzyskamy rezonator kwarcowy o zerowym współczynniku cieplnym częstotliwości, co uniezależnia jego częstotliwość drgań od temperatury.
Koniec części pierwszej
Rezonator kwarcowy (cz. II. )
Zauważono, że płytka kwarcowa zachowuje dużą stabilność drgań mechanicznych. Wynika to z faktu, ze w trakcie drgań nie zmienia się ani jej masa, ani jej rozkład geometryczny w objętości płytki, ani także jej rozmiary. Stąd wniosek, że jeżeli stabilne są drgania mechaniczne, to również stabilne będą zmiany ładunku powstającego na jej powierzchniach. Ta elektryczna właściwość płytki kwarcowej zostanie wykorzystana do budowy generatora kwarcowego.
Drgająca płytka kwarcowa stanowi mechaniczny obwód rezonansowy, dla którego można stworzyć odpowiednik elektryczny, mający postać szeregowego obwodu rezonansowego, zwanego elektrycznym schematem zastępczym rezonatora kwarcowego.
Elektryczny schemat zastępczy
Szeregowe połączenie elementów r, L i C stanowi obwód zastępczy drgającej płytki kwarcowej, gdzie: - pojemność C reprezentuje mechaniczne siły sprężystości płytki - indukcyjność L reprezentuje drgającą masę płytki - oporność r reprezentuje wszelkie straty mechaniczne płytki (straty cieplne, tarcie o powietrze, zawieszenie itp. ) - pojemność CO jest pojemnością styków
Wartości elementów r, L, C w układzie zastępczym zależą od: - sposobu wycięcia płytki - jej wymiarów geometrycznych - rodzaju drgań mechanicznych - sposobu zamocowania płytki
Dla przykładu wartości r, L, C i CO układu zastępczego rezonatora kwarcowego 430 k. Hz wynoszą: - indukcyjność zastępcza: - pojemność zastępcza: - oporność strat: - C = 0, 042 p. F r = 387, 65 W pojemność oprawek: - dobroć: L = 3, 3 H Co = 5, 8 p. F Q = 23000 ( liczba niemianowana )
Energia mechaniczna (pobierana, gromadzona i tracona) drgającej płytki kwarcowej jest równa energii elektrycznej (pobieranej, gromadzonej i traconej) zastępczego układu elektrycznego. Zamiast rozpatrywać własności mechanicznie drgającej płytki kwarcowej, można rozpatrzyć własności jej zastępczego układu elektrycznego i na tej podstawie określić jej przydatność do budowy generatora kwarcowego.
Jak wspomniano wcześniej, w drgającej płytce kwarcu mogą wystąpić mechaniczne sprzężenia między poszczególnymi typami drgań. To powoduje, że opisany wcześniej prosty elektryczny obwód zastępczy rezonatora kwarcowego nieco się komplikuje, ponieważ należy w nim także uwzględnić rezonanse wyższych rzędów.
Schemat zastępczy rezonatora kwarcowego uwzględniający rezonanse wyższych rzędów
Przygotowując płytkę należy ją wyciąć w taki sposób, aby praktycznie wyeliminować: a) zaistnienie szkodliwych rezonansów wyższych rzędów b) wpływ temperatury na częstotliwość drgań płytki

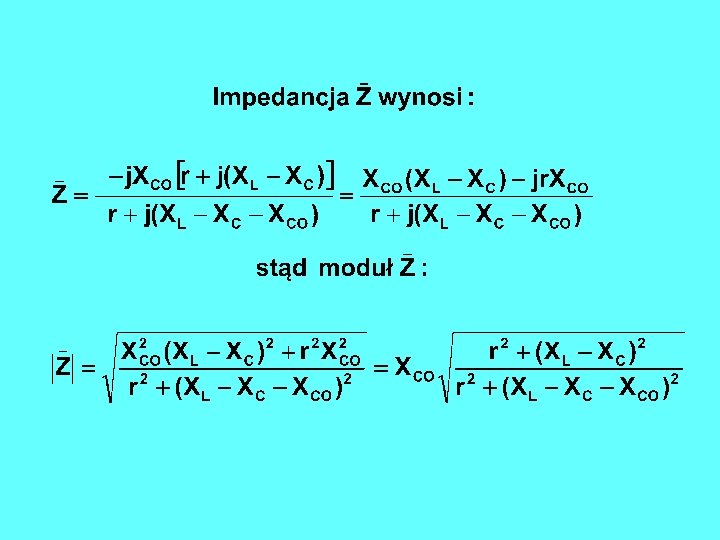

Impedancja Ž rezonatora
Podstawiając dane ze schematu zastępczego, otrzymamy: gdzie:
Zależność ïŽ(w) ê: Rezonator 430 k. Hz
Rozciągamy oś pulsacji w otoczeniu rezonansu szeregowego, by zbadać zachowanie się charakterystyki
. . . większe powiększenie. . .
. . . jeszcze większe. . .
. . . reszta krzywej jest niewidoczna. . .
Przy tym powiększeniu widać, ze dolny wierzchołek krzywej znajduje się ponad osią w (dokładnie na wysokości r)
Interesujący jest także przebieg reaktancji X(w) rezonatora w funkcji pulsacji:
X(w) w Zależność reaktancji rezonatora 430 k. Hz od pulsacji
Powiększmy ten fragment przebiegu:
rezonans równoległy rezonans szeregowy indukcyjny charakter rezonatora
Zbudowany w ten sposób przyrząd, posiadający właściwości obwodu rezonansowego o bardzo dużej dobroci (rzędu dziesiątek i setek tysięcy) służy do budowy generatorów przebiegów okresowych o wysokiej stabilności częstotliwości. W niektórych przypadkach (np. w nadajnikach radiowych), aby jeszcze bardziej poprawić stabilność częstotliwości generatorów, ich rezonatory kwarcowe umieszcza się w naczyniach termostatycznych, gdzie utrzymywana jest stała temperatura.
Koniec prezentacji
