ZEMNÍ PRÁCE A ZAKLÁDÁNÍ STAVEB
ZEMNÍ PRÁCE Rozdělení – přípravné zemní práce - hlavní zemní práce - dokončovací zemní práce
Přípravné zemní práce • Před započetím zemních prací nutno zajistit průzkum zeminy. • Geologický průzkum – zjištění druhů základových půd, mocnost vrstev, složení, hl. podzemní vody. . - provádění – kopané/vrtané sondy • Vytyčení objektu pomocí značek
Hlavní zemní práce -výkopy Jámy – délka a šířka je větší než dva metry - provádíme rypadly Rýhy – největším rozměrem je délka - hloubka max. 16 metrů Šachty – největším rozměrem je hloubka - stabilita stěn je zajištěna spouštěnými studnami
Zajištění stěn výkopů A) Svahování • Vhodný je-li na staveništi dostatek volného prostoru. • Vetší objem zemních prací. • Po dokončení potřebných prací je nutné zasypání a důkladné zhutnění zeminy. • U výkopů, kde je hloubka větší než 5 m se provádí ve svahu tzv. lavička.
B) Roubení - pažení • Pažení příložné – pažiny se přikládají přímo ke stěně výkopu (vodorovně i svisle) • Pažení do zápor – zápory- ocelové profily I jsou osazeny do předem vyvrtaných vrtů nebo zaberaněny pod úroveň dna budoucího výkopu(osazení po 1, 8 m – 2, 5 m), výplní mezi záporami jsou pažiny

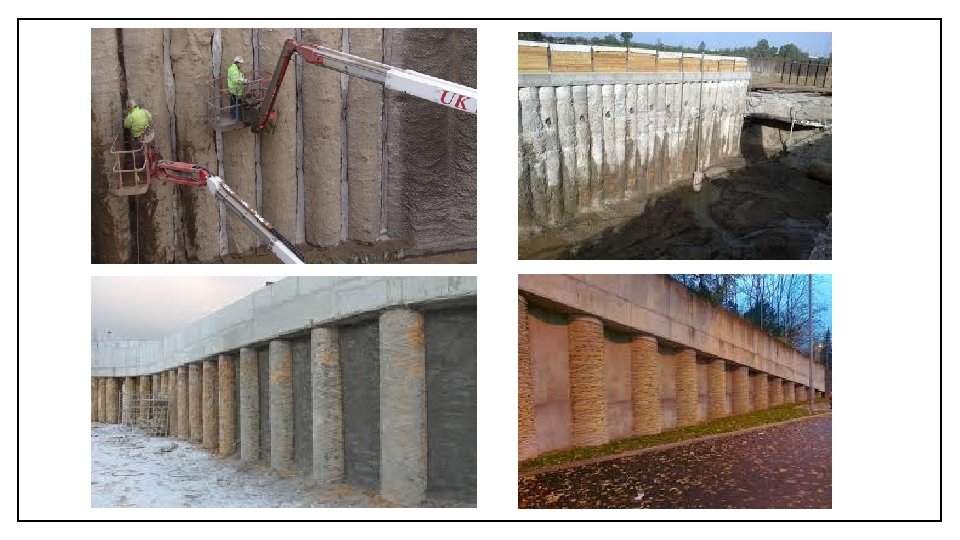

Kotvení stěn stavebních jam A) Pilotové stěny • Vrtají se piloty o průměru 600 -1000 mm, které se vybetonují. • Způsoby – 1. piloty se dotýkají (prováděno na etapy) - 2. piloty se překrývají (prováděno na etapy) - 3. piloty mají mezi sebou mezery, které jsou vyplněny bet. stěnami
B) Milánské stěny • Z úrovně terénu se postupně vyhloubí rýha, která se zabetonuje. • Tyto stěny jsou trvalé a provádí se v tloušťce 400 -1500 mm a do hloubky až 40 m.
C) Štětové stěny • Výkopy pod úrovní podzemní vody. • Štětovnice – nosníky ze dřeva nebo oceli zaberaněné do země těsně vedle sebe • Typ Larsen – ocelové štětovnice, které jsou zaberaněny do hloubky 20 m a spojeny zámkem
Odvodňování stavebních jam • Odvodňovací příkopy – podél stavební jámy, voda je odčerpávána nebo svedena do sběrné studny • Hladina podzemní vody – voda se z jam musí odvádět povrchovým odvodněním tak, aby se voda nedostala do dna stavební jámy
Dokončovací zemní práce • Dokončovací zemní práce = úprava okolí do přijatelného stavu ( např. vyrovnání terénu, zpevnění ploch, zatravnění…)
Zakládání staveb Rozdělení- plošné základy - hlubinné základy
Plošné základy -přenášejí zatížení do podloží přes větší základovou plochu 1) Základové pásy (pod stěny a ŽB sloupy) 2) Patky (pod sloupy) 3) Rošty (pod ŽB sloupový systémem) 4) Desky (pod stěny sloupy)
Základové pásy • Bez bednění • Ztracené bednění • Z důvodu napojování hydroizolace podlahy je nutné rozšíření pasu o -mm Materiál odolný proti vlhkosti • ŽB pasy • prefabrikované • ztracené bednění

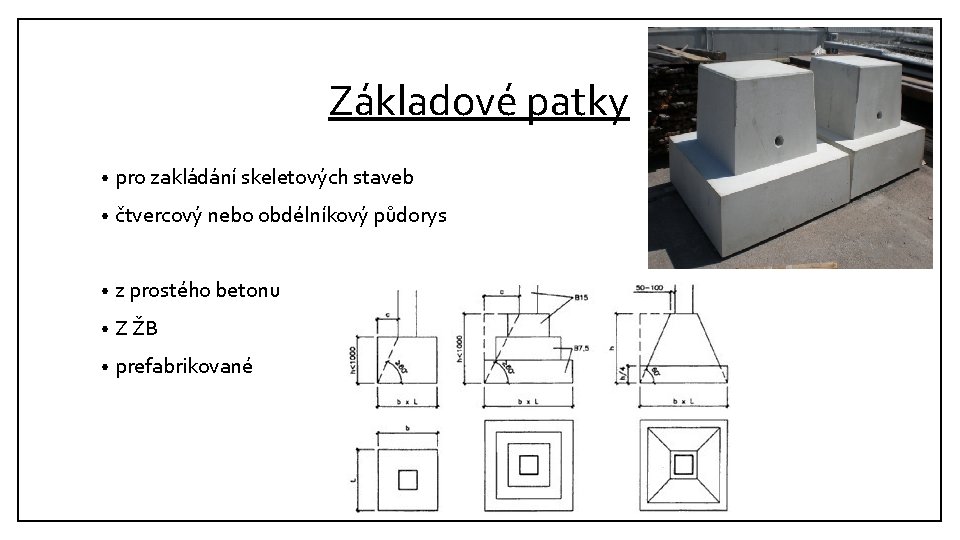

Základové patky • pro zakládání skeletových staveb • čtvercový nebo obdélníkový půdorys • z prostého betonu • Z ŽB • prefabrikované
Základové rošty • spojení základových pasů • na nerovnoměrné únosnosti zeminy, na zeminách s malou únosností • obdélníkový nebo obrácený T průřez
Základové desky • pod celou stavbou • u výškových staveb a s větší hladinou HPV • výška 600 -1200 mm
Hlubinné základy • Zatížení stavby se přenáší pomocí svislých nosných kcí • Únosná zemina je ve větší hloubce • Používají se v případě, kdy je únosná vrstva ve velké hloubce
Hlubinné základy 1) Piloty 2) Šachtové pilíře (piloty o průměru větší než 600 mm) 3) Studně 4) Kesony (pod hladinou vody) • A) Vetknuté-sloupy nebo pilíře jsou vetknuty do únosné zeminy • B) Plovoucí- zatížení se přenáší třením mezi nerovným povrchem pilot a zeminou
Piloty • Hlubinné základy tvořené prutovými prvky • dřevěné • kovové • beton, železobeton, předpjatý beton • Vháněné, ražené -prefabrikát -beraněním • Vrtané -betonáž přímo na stavbě
Vrtaná pilota
Základové studny • dutá základová tělesa nad úrovní terénu a spuštěná do potřebné hloubky jako samostatná kce
Kesony • zakládání ve vodě • dole otevřené, nahoře se stropem
