Zemljospoj i zaštite od opasnog napona greške Zemljospoj u mreži v - izravno uzemljeni tri sustava - posredno uzemljeni - izolirani
Izravno uzemljeni sustav mreže struja greške (struja jednopolnog kratkog spoja) na Ig se - namješta zaštita
Sustav mreže izoliran preko impedancije struja greške - na Ig se - namješta zaštita
Izolirani sustav mreže za Ri < 10 /V za Ri > 100 /V Iz pretežno kapacitivna
Fiziološko djelovanje električne struje na tijelo čovjeka I > 25 m. A djeluje na ritam rada srca I > 30 m. A djeluje na rad zalisaka donja granica opasnosti

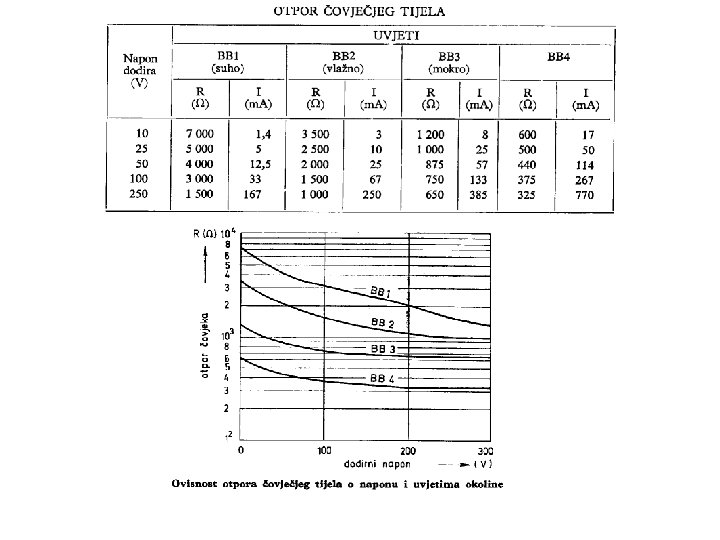

Granični uvjeti opasnosti od električne struje na opasnost utječe - otpor tijela čovjeka - vjerojatnost uvjeta dodira zbog prostora - vjerojatnost dodira zbog izvedbe uređaja - karakter struje (vrsta izvora) Opasnost od previsokog napona dodira IEC - četiri stupnja BB 1 - potpuno suha koža kontakt ruka - noga BB 2 - vlažna koža BB 3 - mokra koža noge u vodi kontakt rukom BB 4 - uronjeno u vodu samo otpor tkiva - dodir dijelova pod naponom - dodir vodljivih dijelova koji su pod naponom zbog greške na izolacji
djelovanje ovisi o obavljenom radu nema nikakva utjecaja fibrilacija srca moguća s 50% vjerojatnosti opasna fibrilacija srca moguća s više od 50% vjerojatnosti opasnost fibrilacije srca nema efekta fiziopatološke opasnosti
jakost struja granice fiziopatološkog djelovanja djelovanje u vremenu t (ms) izmjenična struja istosmjerna struja
mogućnost dodira s potencijalom zemlje Izvori električne struje koji ne predstavljaju opasnost od strujnog udara

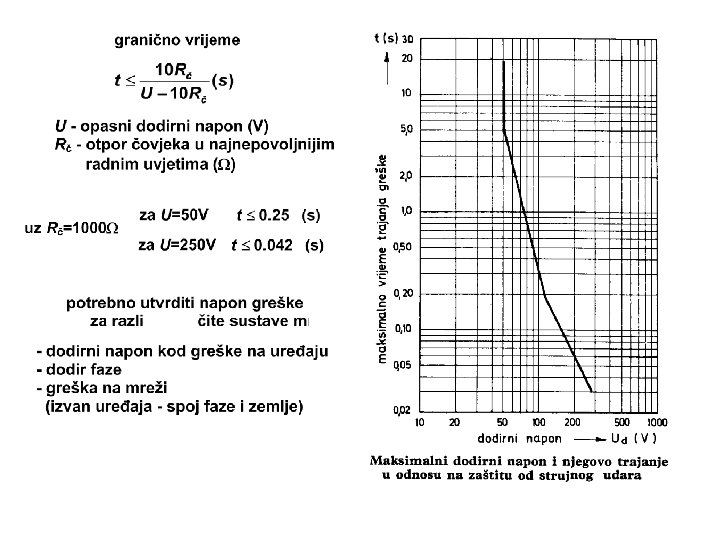

Ograničenje napona U < 25 V u normalnom pogonu ili kvaru U < 50 V u normalnom pogonu ili kvaru rudarstvo - granica opasnog napona 50 V
Ograničenje energije izboja Ograničenje trajanja greške ovisno o
Direktni i indirektni dodir Stupanj električnog izoliranja
Uzemljenje i izjednačenje potencijala
