Zellmembrane Natalie Emken Seminar DGL in der Biomedizin

Zellmembrane Natalie Emken Seminar DGL in der Biomedizin, SS 09 27. Mai 2009

Gliederung 1. 2. 3. 4. 5. 6. 7. 8. 9. Die Zellmembran Diffusion Erleichterte Diffusion Carrier-vermittelter Transport Aktiver Transport Das Membranpotential Osmose Kontrolle des Zellvolumens Quellenangaben

1. Die Zellmembran umgibt die lebende Zelle und begrenzt deren inneren Vorgänge von der äußeren Umgebung Die Austauschvorgänge zw. der Zelle und ihrer Umgebung spielen sich an der äußeren Zellhülle, der Zellmembran ab Die Zellmembran ist selektiv permeabel: Selektiv werden verschiedene Stoffe durchgelassen oder aufgehalten Sie ist dadurch zugleich Trennwand und Träger vieler Stoffwechselprodukte

1. Die Zellmembran 1. 1 Aufbau Abb. 1: Schematische Darstellung einer Zellmembran (Quelle: http: //www. was-ist-q 10. de/images/aerzte_10_01. GIF)

1. Die Zellmembran 1. 2 Aufgaben der Membranproteine Die Plasmamembran und die Membran verschiedener Organellen verfügen jeweils über eine charakteristische Proteinausstattung Sie wirken als Träger- und Transportmoleküle Sie durchbrechen die wasserunlösliche Lipidschicht und schaffen dadurch Poren und Kanäle Sie beteiligen sich am Stoffwechsel der Zelle Sie tragen zur Festigkeit der Membran bei

1. Die Zellmembran 1. 3 Transportmechanismen Vernachlässigt man zunächst die Frage der Energieabhängigkeit, so lassen sich konzeptionell drei Transporttypen unterscheiden ◦ Uniport ◦ Antiport ◦ Symport Man unterscheidet dabei jedoch zwischen aktiven und passiven Transportprozessen

1. Die Zellmembran 1. 3 Transportmechanismen Passive Transportmechanismen sind: ◦ ◦ Einfache Diffusion Erleichterte Diffusion Carrier-vermittelter Transport Osmose Aktive Transportmechanismen sind: ◦ Ionenpumpen, bei denen unter Hydrolyse von ATP zu ADP bestimmte Ionen entgegen ihren jeweiligen Konzentrationsgradienten transportiert werden ◦ Z. B. die Natrium-Kalium-ATPase und die Calcium-ATPase

2. Diffusion Sei u die Menge eines chemischen Stoffes, Ω sei ein Teil des Raumes. Dann gilt: ◦ ◦ ∂Ω ist der Rand von Ω n ist die reguläre äußere Einheit zu ∂Ω f ist die lokale Produktion von u pro m³ J ist der Fluss von u Falls J ausreichend glatt ist, gilt Falls die Größe in der u gemessen ist, fest aber beliebig ist, gilt der folgende Erhaltungssatz

2. Diffusion 2. 1 Ficksches Gesetz Die einfachste Beschreibung für den Fluss chemischer Stoffe ist (Ficksches Gesetz) Wenn das Ficksche Gesetz gilt wird der Erhaltungssatz zur Reaktions-Diffusionsgleichung Falls D konstant ist, so folgt weiter

2. Diffusion 2. 2 Diffusionskoeffizienten Für große kugelförmige gelöste Moleküle gilt ◦ ◦ k ist die Boltzmann-Konstante T ist die absolute Temperatur der Lösung µ ist die Viskosität der Lösung a ist der Radius des gelösten Moleküls Für nichtkugelförmige Moleküle gilt ◦ f ist der Funktionalkoeffizient von Stokes der Teilchen Mit der Molekularmasse und Molekulardichte

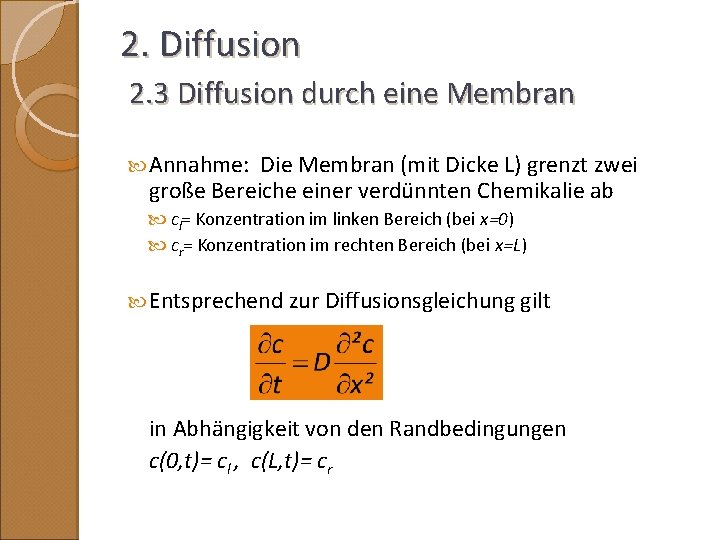

2. Diffusion 2. 3 Diffusion durch eine Membran Annahme: Die Membran (mit Dicke L) grenzt zwei große Bereiche einer verdünnten Chemikalie ab cl= Konzentration im linken Bereich (bei x=0) cr= Konzentration im rechten Bereich (bei x=L) Entsprechend zur Diffusionsgleichung gilt in Abhängigkeit von den Randbedingungen c(0, t)= cl , c(L, t)= cr

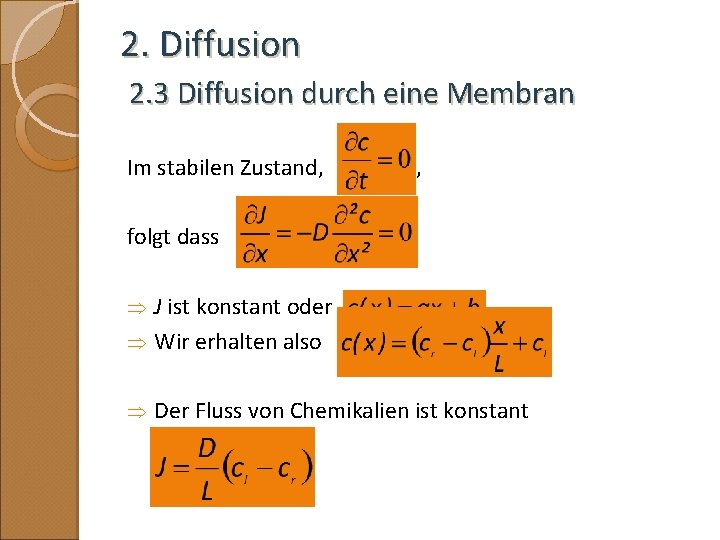

2. Diffusion 2. 3 Diffusion durch eine Membran Im stabilen Zustand, , folgt dass J ist konstant oder Þ Wir erhalten also Þ Þ Der Fluss von Chemikalien ist konstant

3. Erleichterte Diffusion Bei der erleichterten Diffusion spielen die zwei Faktoren Diffusion und Reaktion eine Rolle Sie ereignet sich, wenn der Fluss einer Chemikalie durch eine Reaktion, die im diffusen Medium stattfindet, verstärkt wird Beispiel: Fluss von Sauerstoff in Muskelfasern (der Sauerstoff ist an Myoglobin gebunden und wird als Oxymyoglobin transportiert)

3. Erleichterte Diffusion 3. 1 Erleichterte Diffusion von Sauerstoff Annahme: Wir haben einen „Slab reactor“, welcher diffundierendes Myoglobin enthält Die Sauerstoffkonzentration links (bei x=0) wird bei s 0 und rechts (bei x=L) bei s. L gehalten (s 0>s. L) Falls f die Aufnahmerate von Sauerstoff in Oxymyoglobin beschreibt, dann gelten folgt aus der Reaktionsgleichung O 2 + Mb k+ k- Mb. O 2,

3. Erleichterte Diffusion 3. 1 Erleichterte Diffusion von Sauerstoff Es ist sinnvoll De=Dc zu setzen, da Myoglobin und Oxymyoglobin nahezu identisch in Molekularmasse und –struktur sind Es ist außerdem sinnvoll die Randbedingungen zu spezifizieren, da das Myoglobin und das Oxymyoglobin in dem „Slab“ bleiben Die totale Menge des Myoglobin bleibt außerdem bei der Reaktion am stationären Zustand erhalten (e+c=e 0), so dass (2) überflüssig ist und

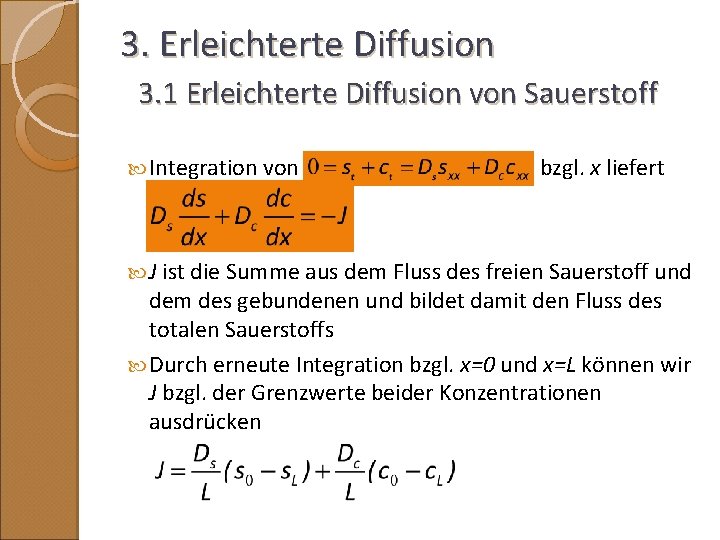

3. Erleichterte Diffusion 3. 1 Erleichterte Diffusion von Sauerstoff Integration von bzgl. x liefert J ist die Summe aus dem Fluss des freien Sauerstoff und dem des gebundenen und bildet damit den Fluss des totalen Sauerstoffs Durch erneute Integration bzgl. x=0 und x=L können wir J bzgl. der Grenzwerte beider Konzentrationen ausdrücken

3. Erleichterte Diffusion 3. 1 Erleichterte Diffusion von Sauerstoff Durch die dimensionslosen Variablen erhalten wir aus (1) und (3) die Gleichung Mit diesen Zahlen können wir e 1 und e 2 abschätzen, welche sehr klein sind und darauf hinweisen, dass für Sauerstoff und Myoglobin im gesamten Medium gilt

3. Erleichterte Diffusion 3. 1 Erleichterte Diffusion von Sauerstoff Durch Substitution in die Gleichung für den gesamten Fluss J erhalten wir nun Bei Anwesenheit von Trägerstoffen ist die Diffusion durch den Faktor verstärkt

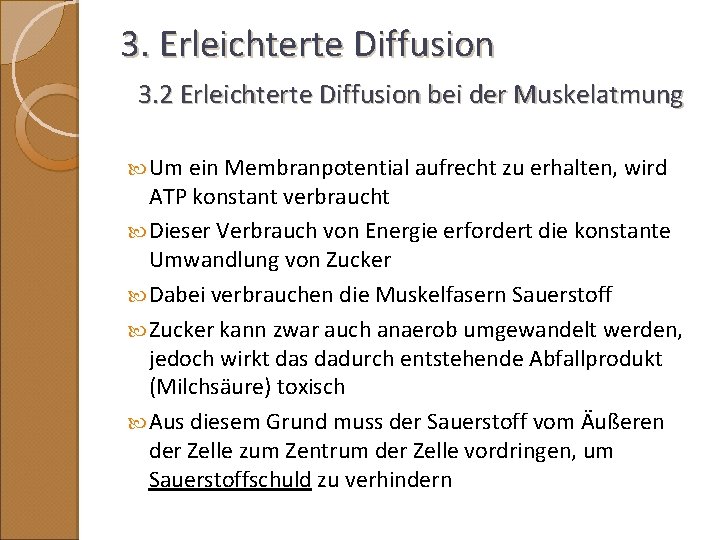

3. Erleichterte Diffusion 3. 2 Erleichterte Diffusion bei der Muskelatmung Um ein Membranpotential aufrecht zu erhalten, wird ATP konstant verbraucht Dieser Verbrauch von Energie erfordert die konstante Umwandlung von Zucker Dabei verbrauchen die Muskelfasern Sauerstoff Zucker kann zwar auch anaerob umgewandelt werden, jedoch wirkt das dadurch entstehende Abfallprodukt (Milchsäure) toxisch Aus diesem Grund muss der Sauerstoff vom Äußeren der Zelle zum Zentrum der Zelle vordringen, um Sauerstoffschuld zu verhindern

3. Erleichterte Diffusion 3. 2 Erleichterte Diffusion bei der Muskelatmung Um zu erklären wie das Myoglobin die Versorgung einer Muskelzelle mit Sauerstoff fördert und dabei hilft Sauerstoffschuld zu verhindern, untersuchen wir ein Modell des Sauerstoffverbrauch Es berücksichtigt den Effekt der Sauerstoffdiffusion und der Myoglobindiffusion Annahmen: ◦ Eine Muskelfaser ist ein langer kreisförmiger Zylinder (mit Radius a=2, 5 x 10 -³cm) ◦ Diffusion findet nur in radialer Richtung statt ◦ Die Sauerstoffkonzentration am Rand ist fest und konstant ◦ Die Verteilung chem. Stoffe verläuft polysymmetrisch

3. Erleichterte Diffusion 3. 2 Erleichterte Diffusion bei der Muskelatmung Mit diesen Annahmen sind die stationären Zustandsgleichungen, die Diffusion von Sauerstoff und Oxymyoglobin beschreiben, gegeben durch Der neue Ausdruck g beschreibt den konstanten Sauerstoffverbrauch und die Randbedingungen sind

3. Erleichterte Diffusion 3. 2 Erleichterte Diffusion bei der Muskelatmung Durch dimensionslose Variablen, erhalten wir Hieraus folgt außerdem, dass

3. Erleichterte Diffusion 3. 2 Erleichterte Diffusion bei der Muskelatmung Durch zweimalige Integration bzgl. y erhalten wir Hierbei sind A und B durch die Randbedingungen bestimmt Geringe Sauerstoffschuld tritt ein, falls σ=u=0 bei y=0 Für diese Grenzwerte setzen wir A=B=0 Die Konzentration am Rand muss dann mindestens so groß wie σ0 sein, wobei wir den quasi Steady-state benutzt haben

3. Erleichterte Diffusion 3. 2 Erleichterte Diffusion bei der Muskelatmung Abb. 2: Funktion der Kritischen Sauerstoffkonzentration, abhängig von dem Sauerstoffverbrauch (Quelle: KEENER J. & J. SNEYD (2001): Mathematical Physiology, S. 44)

4. Carrier-vermittelter Transport Manche Substanzen sind in der Zellmembran unlöslich, durchströmen sie aber dennoch Carriervermittelter Transport Carrier sind auf ganz bestimmte Moleküle spezialisiert (ähnlich wie Enzyme), für die sie eine Bindungsstelle besitzen Jeder zu transportierende Stoff ist auf sein entsprechendes Carrier-Protein angewiesen Es gibt 3 Typen von Trägervermittelten Transport ◦ Uniport ◦ Symport ◦ Antiport

4. Carrier-vermittelter Transport 4. 1 Glucosetransport Tritt auf, wenn die Bindungsstellen des Trägermoleküls abwechselnd von der extrazellulären Seite und der intrazellulären Seite der Membran zugänglich sind Bei diesem Prozess handelt es sich um einen Uniport Abb. 3: Glucosetransport in der Zellmembran (Quelle: http: //www. biochem. arizona. edu/classes/bioc 462/46 2 a/NOTES/LIPIDS/Fig 12_27 Model. Glu. T 1 transpt. GIF (abgerufen am. 10. 05. 2009))

4. Carrier-vermittelter Transport 4. 1 Glucosetransport Wir können den Prozess des Glucosetransport folgendermaßen formulieren: Annahmen: ◦ Die Population des Enzym-Trägerproteins C hat zwei konformative Stadien Ci und Ce ◦ Das Glukose-Substrat Si an dem Inneren kann mit dem Enzym Ci gebunden sein, um den Komplex Pi zu formen ◦ Das Glukose-Substrat Se an dem Äußeren kann mit dem Enzym Ci gebunden sein, um den Komplex Pe zu formen S i + Ci Pi Pe Ci Ce S e + Ce

4. Carrier-vermittelter Transport 4. 1 Glucosetransport Die DGL sind gegeben durch

4. Carrier-vermittelter Transport 4. 1 Glucosetransport Zwei Degenerationen: ◦ Der totale Betrag vom Rezeptor bleibt erhalten und daher gilt ◦ Der totale Betrag von Glucose bleibt erhalten und daher gilt Zusammen mit den Gleichungen (4. 1 -4. 6) am stationären Zustand bilden sie ein lineares System für die fünf Unbekannten

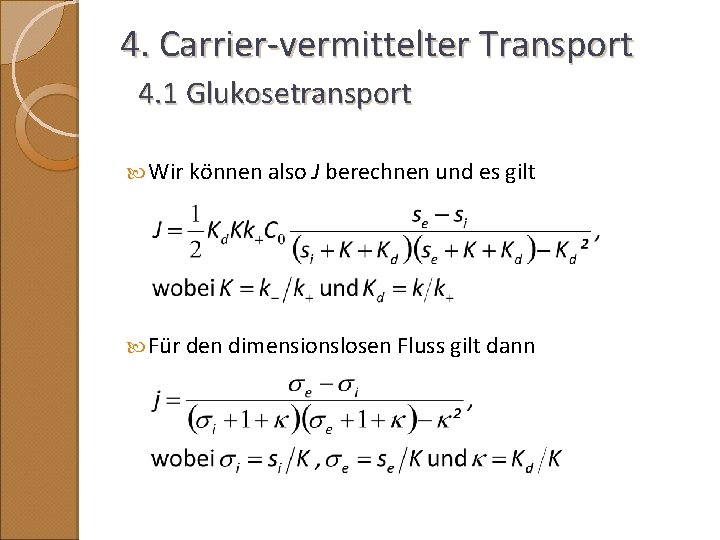

4. Carrier-vermittelter Transport 4. 1 Glukosetransport Wir können also J berechnen und es gilt Für den dimensionslosen Fluss gilt dann

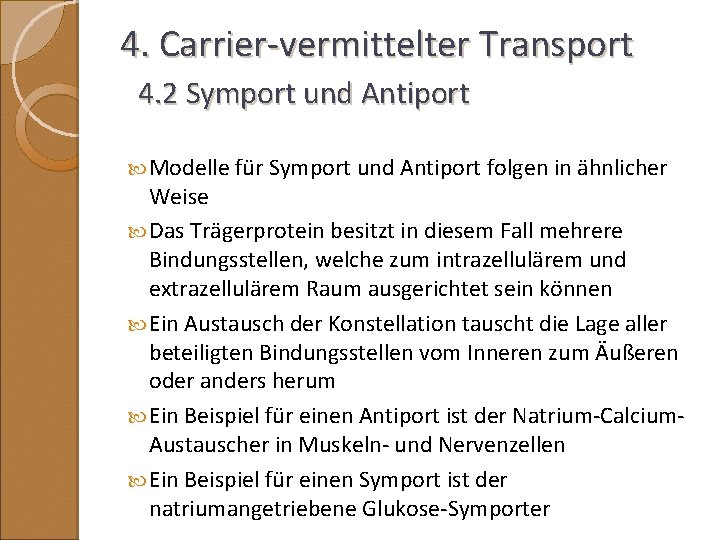

4. Carrier-vermittelter Transport 4. 2 Symport und Antiport Modelle für Symport und Antiport folgen in ähnlicher Weise Das Trägerprotein besitzt in diesem Fall mehrere Bindungsstellen, welche zum intrazellulärem und extrazellulärem Raum ausgerichtet sein können Ein Austausch der Konstellation tauscht die Lage aller beteiligten Bindungsstellen vom Inneren zum Äußeren oder anders herum Ein Beispiel für einen Antiport ist der Natrium-Calcium. Austauscher in Muskeln- und Nervenzellen Ein Beispiel für einen Symport ist der natriumangetriebene Glukose-Symporter

4. Carrier-vermittelter Transport 4. 2 Symport und Antiport Falls es k Bindungsstellen gibt, die am Austausch beteiligt sind, so gibt es 2 k mögliche Kombinationen von gebundenen und ungebundenen Seiten Schlüsselannahme für das Modell: Es ist nur der vollständig gebundene oder vollständig ungebundene Träger an einem konformativen Austausch beteiligt Abb. 4: Stadien und mögliche Übergänge eines Transporters mit zwei Substraten S und T und einer Bindungsstelle für jedes (Quelle: KEENER J. & J. SNEYD (2001): Mathe-matical Physiology, S. 47)

4. Carrier-vermittelter Transport 4. 2 Symport und Antiport Wir ignorieren im folgenden die Zwischenprodukte, da die Analysis dieses völlig allg. Reaktionsschemas kompliziert ist Das Reaktionsschema vereinfacht sich dann zu m. S + n. T + C P Die Ergebnisse für einen Symport und einen Antiport sind jetzt ähnlich dem des Uniport

4. Carrier-vermittelter Transport 4. 2 Symport und Antiport Für den Fluss des Symport erhalten wir wobei der Fluss von s m. J und der Fluss von t n. J ist und Für den Fluss des Antiport erhalten wir

5. Aktiver Transport Der oben beschriebene trägervermittelte Transport erfolgt immer unter elektrochemischen Gradienten und ist somit durch Diffusion gekennzeichnet Viele Prozesse, die gegen Gradienten arbeiten, beanspruchen einen Energieaufwand Als wichtigstes Beispiel für den aktiven Transport dient die Natrium-Kalium-Pumpe Sie reguliert das Zellvolumen und hält ein Membranpotential aufrecht Der Antrieb dieser Pumpe verbraucht allerdings meistens einen Drittel des Energiebedarfs

5. Aktiver Transport 5. 1 Die Natrium-Kalium-Pumpe Die Natrium-Kalium-ATPase ist ein in der Zellmembran verankertes Transmembranprotein Das Enzym katalysiert unter Hydrolyse von ATP den Transport von Natrium-Ionen aus der Zelle und den Transport von Kalium-Ionen in die Zelle gegen den Konzentrationsgradienten Je Molekül ATP werden 3 Natrium-Ionen aus der Zelle und 2 Kalium-Ionen in die Zelle befördert Die Pumpaktivität dieser Pumpe nutzt Energie bei der Dephosphorylation von ATP in ADP durch das allgemeine Reaktionsschema ATP + 3 Nai+ + 2 Ke+ ADP + Pi + 3 Nae+ + 2 Ki+

5. Aktiver Transport 5. 1 Die Natrium-Kalium-Pumpe Abb. 5: Na+-K+-ATPase (Quelle: http: //www. bioc. uzh. ch/bipweb/lexikon/proteine/nakatpase. gif (abgerufen am 16. 05. 2009))

5. Aktiver Transport 5. 1 Die Natrium-Kalium-Pumpe Zur Umwandlung in ein mathematisches Modell, ziehen wir ein vereinfachtes Modell in Betracht Es existiert demnach nur eine einzige Bindungsstelle für Natrium und Kalium Eins-zu-eins Austausch Wir bezeichnen das Trägermolekül mit C und nehmen folgende Reaktionen an Nai+ + C Na. CP Na e+ + CP ATP CP + Ke+ ADP KC P + KC K i+ + C

5. Aktiver Transport 5. 1 Die Natrium-Kalium-Pumpe Wir setzen auf diese das Massenwirkungsgesetz an J beschreibt wieder die Rate mit der das Natrium und Kalium bereit steht bzw. beseitigt wird Der Fluss von Ionen durch die Pumpe im stationären Zustand ist dann gegeben durch

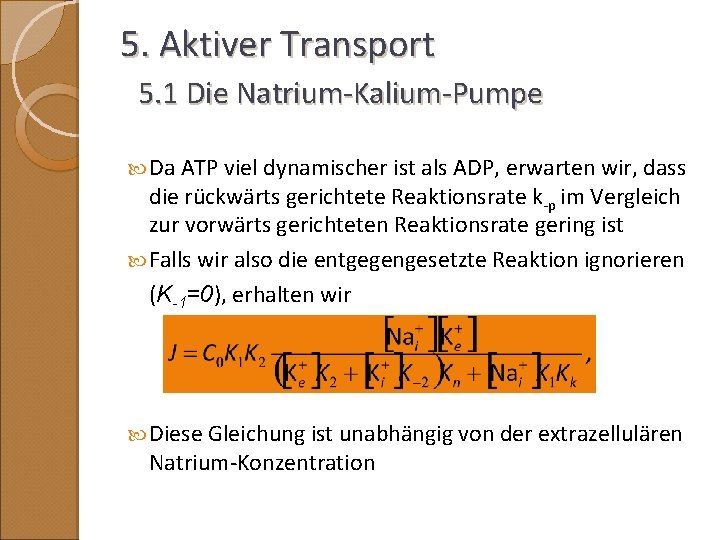

5. Aktiver Transport 5. 1 Die Natrium-Kalium-Pumpe Da ATP viel dynamischer ist als ADP, erwarten wir, dass die rückwärts gerichtete Reaktionsrate k-p im Vergleich zur vorwärts gerichteten Reaktionsrate gering ist Falls wir also die entgegengesetzte Reaktion ignorieren (K-1=0), erhalten wir Diese Gleichung ist unabhängig von der extrazellulären Natrium-Konzentration

5. Aktiver Transport 5. 2 Die Calcium-ATPase Andere wichtige Pumpen sind die Ca 2+-ATPase und Transporter, die intrazelluläre Ca 2+-Konzentration gering halten Inneres freies Calcium wird bei geringen Konzentrationen, gegenüber den hohen extrazellulären Calciumkonzentrationen, aufrecht erhalten Man geht davon aus, dass viele Signalwege über eine feine Regulation der örtlichen Calciumkonzentration gesteuert werden Die am besten zu verstehende Ca 2+ Pumpe ist eine ATPase in dem sarkoplasmatischen Retikulum der Muskelzellen

6. Das Membranpotential Zwischen Außen- und Innenseite der Membran besteht bei allen Zellen eine elektrische Spannung das Membranpotential Da das Cytoplasma einer Zelle im Vergleich zur extrazellulären Flüssigkeit negativ geladen ist, begünstigt das Membranpotential den passiven Transport von Kationen in die Zelle hinein und von Anionen aus ihr heraus Dadurch treiben zwei Kräfte die Diffusion an, das chemische Konzentrationsgefälle und das elektrische Membranpotential der elektrochemische Gradient

6. Das Membranpotential ist eine Konsequenz der oben beschriebenen aktiven Transportprozesse, die Ionen aktiv transportieren Z. B. der Ablauf der Natrium-Kalium-Pumpe führt dazu, dass mit jeder „Umdrehung“ insgesamt eine positive Ladung aus dem Cytoplasma in die extrazelluläre Flüssigkeit verschoben wird Wir definieren den Potentialunterschied durch die Zelle als V=Vi-Ve

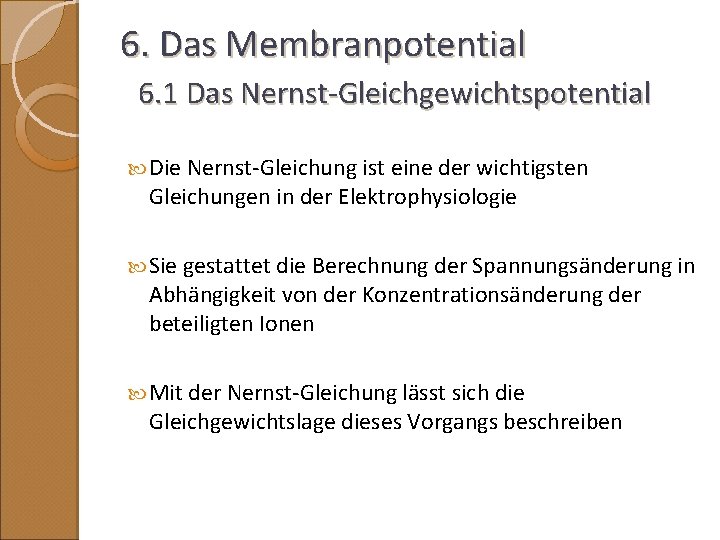

6. Das Membranpotential 6. 1 Das Nernst-Gleichgewichtspotential Die Nernst-Gleichung ist eine der wichtigsten Gleichungen in der Elektrophysiologie Sie gestattet die Berechnung der Spannungsänderung in Abhängigkeit von der Konzentrationsänderung der beteiligten Ionen Mit der Nernst-Gleichung lässt sich die Gleichgewichtslage dieses Vorgangs beschreiben

6. Das Membranpotential 6. 1 Das Nernst-Gleichgewichtspotential Modellierung: Inneres Zellmembran, permeabel für S, aber nicht S‘ Äußeres S S Die Diffusion von S bewirkt einen Ladungsaufbau Dieses Ladungsungleichgewicht baut abwechselnd ein elektrisches Kraftfeld auf Dies setzt sich der weiteren Diffusion von S entgegen Ein Gleichgewicht stellt sich ein, wenn das Kraftfeld exakt die Diffusion von S ausgeglichen hat

6. Das Membranpotential 6. 1 Das Nernst-Gleichgewichtspotential Das Gleichgewichtspotential Vs eines Ions ist durch das Nernst-Potential gegeben ◦ ◦ ◦ R ist die allgemeine Gaskonstante T ist die absolute Temperatur F ist die Faraday-Konstante k ist die Boltzmann-Konstante q ist die Landung von dem Ion S Eine besonders wichtige Beziehung ist ◦ Na ist die Avogadro-Zahl

6. Das Membranpotential 6. 1 Das Nernst-Gleichgewichtspotential Herleitung der Nernst-Gleichung: Wie bereits beschrieben, wird der Fluss durch den elektrochemischen Gradienten angetrieben Der Beitrag zu dem Fluss durch das Kraftfeld ist durch Plancks Gleichung gegeben ◦ ◦ ◦ u ist die Beweglichkeit des Ions z ist die Ladungszahl des Ions c ist die Konzentration von S Ф ist das elektrische Potential → beschreibt das Kraftfeld

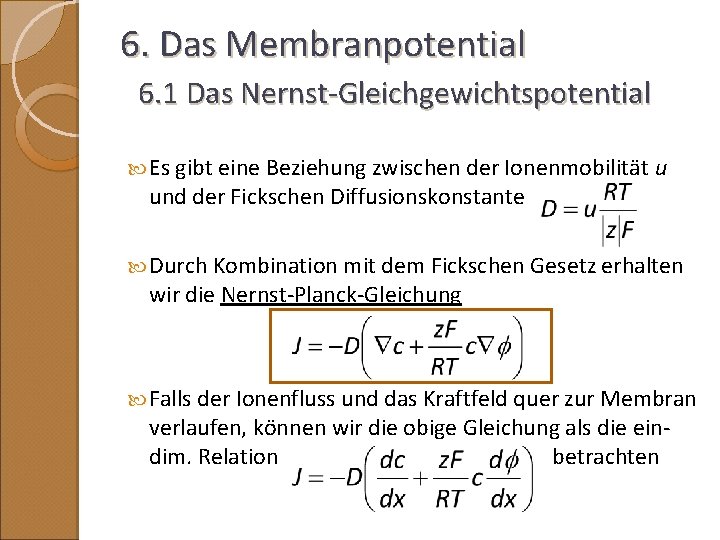

6. Das Membranpotential 6. 1 Das Nernst-Gleichgewichtspotential Es gibt eine Beziehung zwischen der Ionenmobilität und der Fickschen Diffusionskonstante u Durch Kombination mit dem Fickschen Gesetz erhalten wir die Nernst-Planck-Gleichung Falls der Ionenfluss und das Kraftfeld quer zur Membran verlaufen, können wir die obige Gleichung als die eindim. Relation betrachten

6. Das Membranpotential 6. 1 Das Nernst-Gleichgewichtspotential Für den Gleichgewichtszustand, d. h. wenn kein Nettostrom fließt, muss gelten Integration von x=0 bis x=L liefert dann Und mit V=Фi-Фe können wir schließlich aus der Nernst- Planck-Gleichung die Nernst-Gleichung ableiten

6. Das Membranpotential 6. 2 Die Goldman-Hodgkin-Katz (GHK)-Gleichung Eigentlich bestimmt die lokale Ladungsdichte das elektrische Potential Ф, so dass J durch ein gekoppeltes System von Gleichungen bestimmt werden muss Ein nützliches Resultat erhalten wir jedoch, falls das Kraftfeld als konstant angenommen wird Für einen Potentialunterschied V= Ф(0)-Ф(L) in einer Membran mit Dicke L und den Konzentrationen links [S]=ci und rechts[S]=ce erhalten wir Und durch Einsetzen in die Nernst-Planck-Gleichung folgt

6. Das Membranpotential 6. 2 Die Goldman-Hodgkin-Katz (GHK)-Gleichung Die Lösung dieser gewöhnlichen DGL mit den Randbedingungen c(0)=ci und c(L)=ce ist gegeben durch Durch Multiplikation mit z. F wird diese Flussdichte zur elektrischen Stromdichte und wir erhalten die GHKStrömungsgleichung

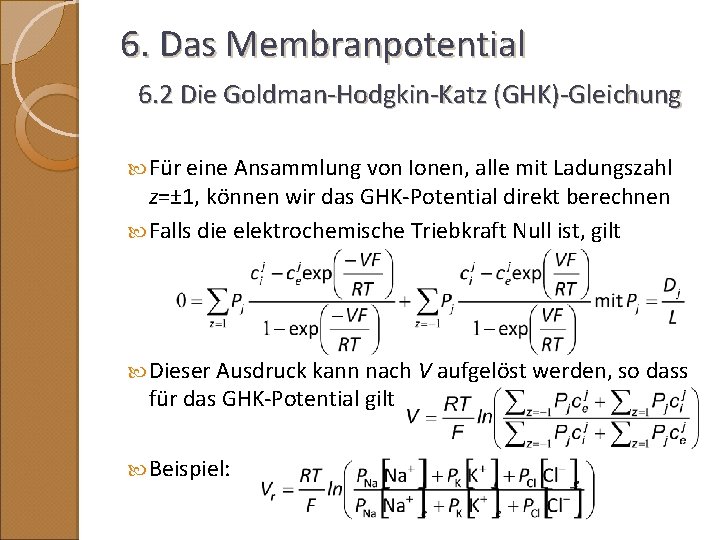

6. Das Membranpotential 6. 2 Die Goldman-Hodgkin-Katz (GHK)-Gleichung Für eine Ansammlung von Ionen, alle mit Ladungszahl z=± 1, können wir das GHK-Potential direkt berechnen Falls die elektrochemische Triebkraft Null ist, gilt Dieser Ausdruck kann nach V aufgelöst werden, so dass für das GHK-Potential gilt Beispiel:

6. Das Membranpotential 6. 2 Die Goldman-Hodgkin-Katz (GHK)-Gleichung Der Membranstrom IS kann auch durch die sogenannte elektrochemische Triebkraft V-VS ausgedrückt werden IS=g(V-VS) (g=1/r ist die Membranleitfähigkeit) Wenn diese Null ist, wird die zufällige Ionenbewegung, die zu einer Ausgleichung der Ionenkonzentrationen auf beiden Seiten der Zellmembran führen würde, durch eine elektrische Potentialdifferenz ausgeglichen Die Summe aller Ionenströme ist dann Null

7. Osmose ist passiver Transport von Wassermolekülen Modellierung: P 2 P 1 Kammer 2 Kammer 1 Q H 2 O Semipermeable Membran Eine lineare Beziehung zwischen dem Druckunterschied und dem Fluss von Wasser durch eine Membran ist gegeben durch ◦ Q ist der Fluss des Wassers von Kammer 1 in Kammer 2 ◦ P 1 und P 2 sind der entsprechende Druck ◦ r ist der Flusswiderstand der Membran

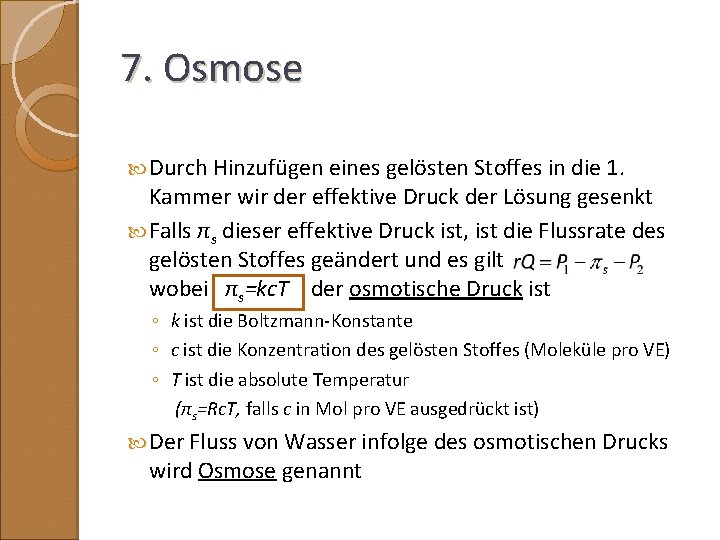

7. Osmose Durch Hinzufügen eines gelösten Stoffes in die 1. Kammer wir der effektive Druck der Lösung gesenkt Falls πs dieser effektive Druck ist, ist die Flussrate des gelösten Stoffes geändert und es gilt wobei πs=kc. T der osmotische Druck ist ◦ k ist die Boltzmann-Konstante ◦ c ist die Konzentration des gelösten Stoffes (Moleküle pro VE) ◦ T ist die absolute Temperatur (πs=Rc. T, falls c in Mol pro VE ausgedrückt ist) Der Fluss von Wasser infolge des osmotischen Drucks wird Osmose genannt

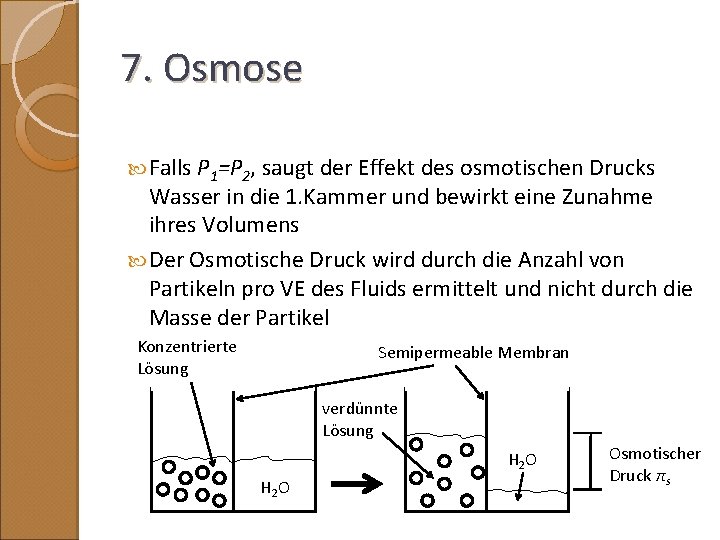

7. Osmose Falls P 1=P 2, saugt der Effekt des osmotischen Drucks Wasser in die 1. Kammer und bewirkt eine Zunahme ihres Volumens Der Osmotische Druck wird durch die Anzahl von Partikeln pro VE des Fluids ermittelt und nicht durch die Masse der Partikel Konzentrierte Lösung Semipermeable Membran verdünnte Lösung H 2 O Osmotischer Druck πs

8. Kontrolle des Zellvolumens Die Konzentrationsunterschiede, die durch ionische Pumpen aufgebaut und aufrecht erhalten werden, sind notwendig für die Zelle, um ihr Volumen zu kontrollieren Eine Zelle ohne starre Zellwand ist unfähig irgendwelchen hydrostatischen Druckunterschieden zu wiederstehen Eine hohe intrazelluläre Konzentration an Ionen und großen Molekülen kann also dazu führen, dass zu viel Wasser in die Zelle eintritt und sie anschwillt und platzt

8. Kontrolle des Zellvolumens Abb. 6: Schematische Darstellung eines „Pump-Leak Modells“ (Quelle: KEENER J. & J. SNEYD (2001): Mathematical Physiology, S. 60)

8. Kontrolle des Zellvolumens Zusammen mit den aktiven Strömungen der Natrium- Kalium-Pumpe ergeben sich die Gleichungen -p ist die Rate bei der die Ionenaustauschpumpe arbeitet -q ist die Ladung von einem einzigen Ion - X ist die Anzahl von Großen negativ geladenen Molekülen (mit Ladungszahl ≤-1) welche in der Zelle eingeschlossen sind - w ist das Zellvolumen Der osmotische Druck ist gegeben durch

8. Kontrolle des Zellvolumens Wir können diese Strom-Spannungs-Gleichungen als DGL ausdrücken

8. Kontrolle des Zellvolumens Bevor wir dieses System von Gleichungen analysieren, ist es nützlich ein paar physikalische Beobachtungen machen Die extrazellulären und intrazellulären Medien befinden sich nahezu in Elektroneutralität Nur nahe der Membran ist diese Elektroneutralität leicht gestört Diese Störung ist jedoch so gering, dass sie hier vernachlässigt werden kann und es gilt (4) (5)

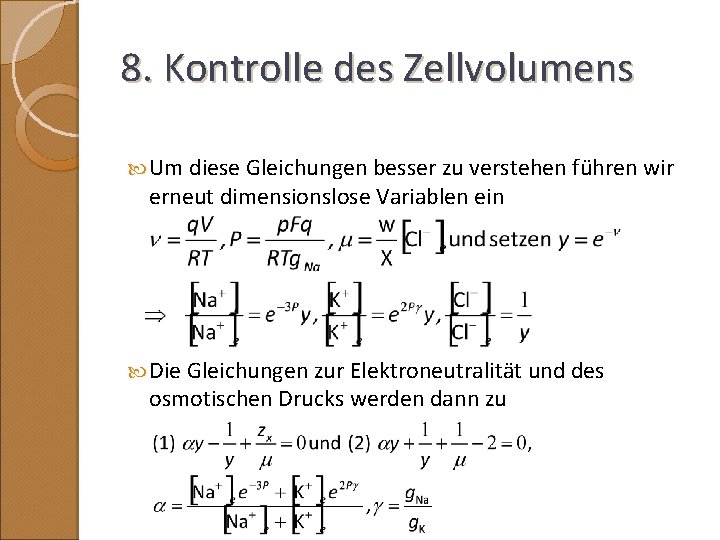

8. Kontrolle des Zellvolumens Um diese Gleichungen besser zu verstehen führen wir erneut dimensionslose Variablen ein Die Gleichungen zur Elektroneutralität und des osmotischen Drucks werden dann zu

8. Kontrolle des Zellvolumens Für die eindeutige positive Nullstelle von (1) ergibt sich Für zx≤-1 hat diese quadratische Gleichung eine positive Nullstelle, falls α<1 ist, d. h. Dies ist genau der Fall, wenn gilt

8. Kontrolle des Zellvolumens Abb. 7: Funktion des Zellvolumen, abhängig von der Pumprate (Quelle: KEENER J. & J. SNEYD (2001): Mathematical Physiology, S. 64) Abb. 8: Funktionen des Membranpotential und des Natrium- und Kalium-Gleichgewichtspotential, abhängig von der Pumprate (Quelle: KEENER J. & J. SNEYD (2001): Mathematical Physiology, S. 64)

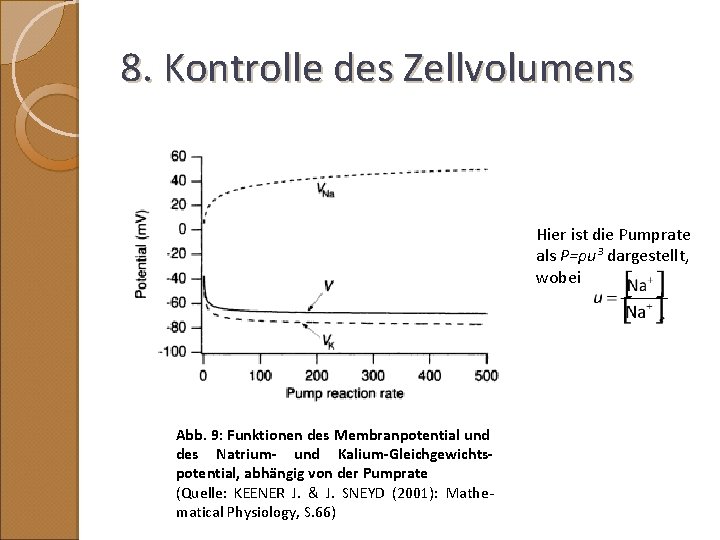

8. Kontrolle des Zellvolumens Hier ist die Pumprate als P=ρu³ dargestellt, wobei Abb. 9: Funktionen des Membranpotential und des Natrium- und Kalium-Gleichgewichtspotential, abhängig von der Pumprate (Quelle: KEENER J. & J. SNEYD (2001): Mathematical Physiology, S. 66)

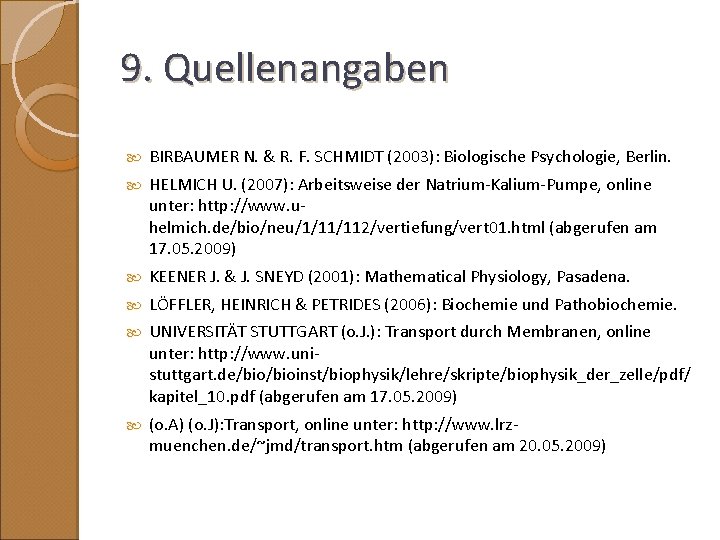

9. Quellenangaben BIRBAUMER N. & R. F. SCHMIDT (2003): Biologische Psychologie, Berlin. HELMICH U. (2007): Arbeitsweise der Natrium-Kalium-Pumpe, online unter: http: //www. uhelmich. de/bio/neu/1/11/112/vertiefung/vert 01. html (abgerufen am 17. 05. 2009) KEENER J. & J. SNEYD (2001): Mathematical Physiology, Pasadena. LÖFFLER, HEINRICH & PETRIDES (2006): Biochemie und Pathobiochemie. UNIVERSITÄT STUTTGART (o. J. ): Transport durch Membranen, online unter: http: //www. unistuttgart. de/bioinst/biophysik/lehre/skripte/biophysik_der_zelle/pdf/ kapitel_10. pdf (abgerufen am 17. 05. 2009) (o. A) (o. J): Transport, online unter: http: //www. lrzmuenchen. de/~jmd/transport. htm (abgerufen am 20. 05. 2009)
