Zdroje napětí a proudu Zdroje napětí a zdroje proudu Ing. Jaroslav Bernkopf Základy elektrotechniky 1

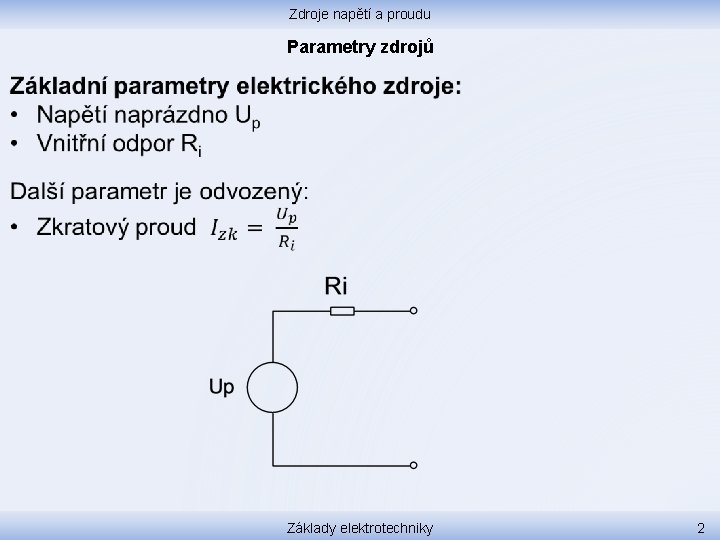

Zdroje napětí a proudu Parametry zdrojů Základy elektrotechniky 2

Zdroje napětí a proudu Parametry zdrojů Každý zdroj v sobě obsahuje • "ideální" zdroj o napětí Up • vnitřní odpor Ri Základy elektrotechniky 3

Zdroje napětí a proudu Napětí naprázdno Up naměříme na svorkách zdroje, když zdroj není ničím zatížený. Napětí naprázdno je napětí "vestavěného" ideálního zdroje. Základy elektrotechniky 4

Zdroje napětí a proudu Vnitřní odpor Při odběru proudu ze zdroje vzniká na vnitřním odporu Ri úbytek napětí. Na výstupní svorky se proto dostane menší napětí než Up. Např. je-li Up = 12 V Ri = 1Ω I = 1 A 1 V pak úbytek URi = I * Ri = 1 A * 1Ω = 1 V I = 1 A 11 V 12 V Na žárovku se dostane jen 11 V. Základy elektrotechniky 5

Zdroje napětí a proudu Rozdělení zdrojů Elektrické • zdroje napětí • zdroje proudu Základy elektrotechniky 6

Zdroje napětí a proudu Zdroj napětí má na svém výstupu dávat konstantní napětí bez ohledu na to, jakým proudem je zatěžován. Zdroj napětí má mít vnitřní Ri odpor co nejmenší. Ri → 0 Je-li vnitřní odpor Ri malý, i při velkém proudu na něm vzniká malý úbytek. Základy elektrotechniky 7

Zdroje napětí a proudu Zdroj napětí Příklady zdrojů napětí Akumulátory Autobaterie Elektrická síť Galvanické články Základy elektrotechniky 8

Zdroje napětí a proudu Zdroj proudu má na svém výstupu dávat konstantní proud bez ohledu na to, jaký odpor je k výstupu zdroje připojen. Zdroj proudu má mít vnitřní odpor Ri co největší. Je-li vnitřní odpor Ri velký, odpor zátěže je proti němu zanedbatelný a zdroj proto dává stejný proud do libovolné zátěže. Např. tento zdroj dává stejný proud do jedné žárovky (vlevo) i do třech (vpravo). Ri → ∞ I 1 = I 3 Základy elektrotechniky Ri → ∞ I 3 9

Zdroje napětí a proudu Zdroj proudu Příklady zdrojů proudu Nabíječka autobaterií Nabíječka Ni. Cd akumulátorů Svářečka Základy elektrotechniky 10
