Zdroje spínané na primární straně § ABB vyrábí dnes pouze nejmodernější provedení napájecích zdrojů a to jsou zdroje spínané na primární straně. Co je principem těchto zdrojů a jaká je výhoda tohoto provedení?

Princip spínaných zdrojů co je to vlastně zdroj? § Zařízení sloužící k napájení jiných obvodů, které ke své činnosti potřebují jiná napětí, než nalezneme v rozvodné síti. § Použití - v oblasti automatizace a v průmyslu řídících aplikací. V mnoha oblastech této techniky se využívají napětí 24 V, 48 V a v dřívějších dobách nebyly ojedinělé obvody vyžadující napájení 5, či 12 V. § Složení - zařízení, které má vstupní a výstupní stranu. § Vstupní strana je primární stranou a sem vstupuje vstupní napětí, obvykle 220 V 50/60 Hz, které má svoje jištění a svoje vstupní obvody. Uvnitř zdroje dojde k převodu vstupního napětí na požadované napětí výstupní, které pak je k dispozici na straně sekundární

Princip spínaných zdrojů neregulovaný zdroj Historicky první princip stejnosměrných zdrojů: Vysoká účinnost – 80% Cenově příznivé Těžké, velké rozměry Vysoké zbytkové zvlnění

Princip spínaných zdrojů řízený zdroj § U předchozího typu zdroje nebylo možno jakkoliv ovlivňovat výstupní napětí, např. co se týče výstupního proudu. Zařazením řídícího tranzistoru (controlleru) umožníme regulaci zdroje: Lepší zvlnění Horší účinnost 50% Přesné napětí Velké tepelné ztráty

Princip spínaných zdrojů spínaný zdroj na primární straně použití vysokofrekvenčního transformátoru, který má podstatně menší rozměry použití pulzního řízení v závislosti na velikosti zátěže účinnost mezi 85 - 95% vysoká cena elektroniky

Spínané zdroje na primární straně vyráběné ABB

Spínané zdroje na primární straně vyráběné ABB § § ABB vyrábí v současné době tři řady zdrojů CP-E – ekonomická řada CP-S – standardní řada CP-C – komfortní řada

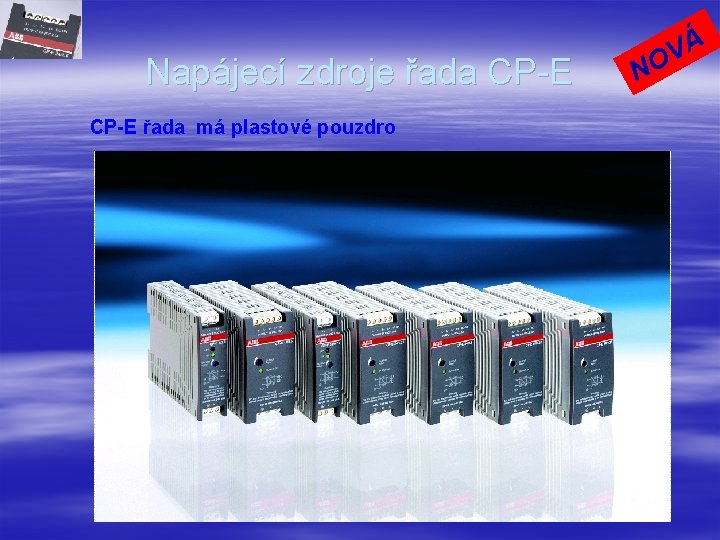

Napájecí zdroje řada CP-E řada má plastové pouzdro N Á V O

Nová řada zdrojů CP-E N Á V O Sortiment ■ CP-E 5/3. 0 ■ CP-E 12/2. 5 ■ CP-E 24/0. 75 ■ CP-E 24/1. 25 ■ CP-E 24/2. 5 ■ CP-E 48/0. 625 ■ CP-E 48/1. 25 ■“E“ = ekonomická ■Vstup jedna fáze jmenovité : 110 -240 V stř. rozsah : 90 -265 V stř. , 120 -370 V ss. ■Nastavitelné výstupní napětí, 4. 5 -6 V, 11. 4 -14. 5 V, 22. 5 -30 V, 45 -55 V ■ Rozsah okolní teploty -10. . . +70°C ■ Teplota do které zaručen plný výkon +60°C ■ Pokles výkonu mezi 60. . . 70°C o 2, 5% na o. C ■ Rozměry: 22, 5 mm (do 18 W) 40, 5 mm (nad 18 W)

Řada CP-E řada zdroj napětí CP-E 24/0. 75 ■ ■ ■ ■ ■ Výstupní napětí 24 V ss, výstupní proud 0. 75 A výstupní výkon 18 W Nastavitelné výstupní napětí 22. 5 - 30 V 2 LED diody ‚podpětí‘ – červená , ‚OK‘ – zelená Jednofázový vstup Jmenovité napětí: 110 -240 V stř, Rozsah vstup. napětí: 90 -265 V stř, 120 -370 V ss Rozsah provozních teplot -10. . . +70°C Plná výstupní zátěž do +60°C Pokles výkonu 60. . . 70°C of 2. 5% / °C Šířka 22, 5 mm

Řada CP-E řada zdroj napětí CP-E 24/1. 25 ■ Výstupní napětí 24 V ss, výstupní proud 1. 25 A ■ Výstupní výkon 30 W ■ Nastavitelné výstupní napětí 22. 5 -30 V ■ 1 LED ‚Výstup OK‘ – zelená ■ 1 tranzistorový výstup pro DC OK – rozpínací funkce ■ Jednofázový vstup Jmenovité : 110 -240 Vstř. , Rozsah: 90 -265 V stř, 120 -370 V ss, ■ Rozsah provozních teplot -10. . . +70°C ■ Plná zátěž na výstupu do +60°C ■ Pokles výkonu 60. . . 70°C o 2. 5% / °C ■ Šířka 40, 5 mm

Řada CP-E řada zdroj napětí CP-E 24/2. 5 ■ Výstupní napětí 24 V ss, výstupní proud 2. 5 A ■ Výstupní výkon 60 W ■ Výstupní nastavitelné napětí 22. 5 -30 V ■ 1 LED ‚Výstup OK‘ – zelená ■ 1 Tranzistorový výstup DC O. K. – funkce rozpínací ■ Jednofázový vstup Jmenovitý: 110 -240 V stř, Rozsah: 90 -265 V stř, 120 -370 V ss ■ Rozsah provozních teplot -10. . . +70°C ■ Plná zátěž na výstupu do +60°C ■ Pokles výkonu 60. . . 70°C o 2. 5% / °C ■ Šířka 40, 5 mm

Řada CP-E řada zdroj napětí CP-E 5/3. 0 ■ Výstupní napětí 5 V ss, výstupní proud 3. 0 A ■ Výstupní výkon 18 W ■ Nastavitelné výstupní napětí 4. 5 -6 V ■ 2 LEDky ‚Podpětí‘ – červená, ‚OK‘ – zelená ■ jednofázový vstup Jmenovitý: 110 -240 V stř Rozsah : 90 -265 V stř, 120 -370 V ss ■ Rozsah provozních teplot -10. . . +70°C ■ Plná zátěž do +60°C ■ Pokles výkonu 60. . . 70°C o 2. 5% / °C ■ Šířka 22, 5 mm

Řada CP-E řada zdroj napětí CP-E 12/2. 5 ■ Výstupní napětí 12 V ss, výstupní proud 2. 5 A ■ Výstupní výkon 30 W ■ Nastavitelné výstupní napětí 11. 4 -14. 5 V ■ 1 LED ‚VÝSTUP OK‘ – zelená ■ 1 Tranzistorový výstup pro DC O. K. – rozpínací kontakt ■ Jednofázový vstup Jmenovitý: 110 -240 V stř, Rozsah: 90 -265 V stř, 120 -370 V ss ■ Rozsah provozních teplot -10. . . +70°C ■ Plná zátěž na výstupu do +60°C ■ Pokles výkonu 60. . . 70°C o 2. 5% / °C ■ Šířka 40, 5 mm

Řada CP-E řada zdroj napětí CP-E 48/0. 62(5) ■ Výstupní napětí 48 V ss, výstupní proud 0. 625 A ■ Výstupní výkon 30 W ■ Nastavitelné výstupní napětí 45 -55 V ■ 1 LED ‚VÝSTUP OK‘ – zelená ■ 1 Transistorový výstup pro DC O. K. – funkce rozpínacího. kontaktu ■ Jednofázový vstup Jmenovitý: 110 -240 V stř, Rozsah: 90 -265 V stř. , 120 -370 V ss ■ Rozsah provozních teplot -10. . . +70°C ■ Plná zátěž na výstupu do +60°C ■ Pokles výkonu 60. . . 70°C o 2. 5% / °C ■ Šířka 40, 5 mm

Řada CP-E řada zdroj napětí CP-E 48/1. 25 ■ Výstupní napětí 48 V ss, výstupní proud 1. 25 A ■ Výstupní výkon 60 W ■ Nastavitelné výstupní napětí 45 - 55 V ■ 1 LED ‚VÝSTUP OK‘ – zelená ■ 1 Transistorový výstup DC O. K. – funkce rozpínacího kontaktu ■ Jednofázový vstup Jmenovitý: 110 -240 V stř, Rozsah: 90 -265 Vstř, 120 -370 V ss ■ Rozsah provozních teplot -10. . . +70°C ■ Plná zátěž na výstupu do +60°C ■ Pokles výkonu 60. . . 70°C o 2. 5% / °C ■ Šířka 40, 5 mm

Nová řada zdrojů CP-E N Výstupní křivka výkonu v závislosti na teplotě okolí Á V O Spojitý pokles výkonu od 60°C Pokles o 2. 5% na °C až do 70°C CP řada začala klesat +45°C Rozsah řady CP byl pouze +55°C CP-E řada má rozsah do +70°C CP-zátěžová křivka +60 +70

Charakteristiky řad CP-S a CP-C Řada CP-S and CP-C nabízí následující výhody ve srovnání konvenčními zdroji: n n n Výstupní proud 5 A, 10 A a 20 A Integrovaná výkonová rezerva 50 % Konstantní nebo nastavitelné výstupní napětí (závisí od typu) Vysoká účinnost až 88. . . 89 % Malé výkonové a tepelné ztráty Rozpojení obvodu, přetížení a zkrat jsou automaticky rozpoznány a po jejich odstranění pokračuje zdroj v činnosti Integrovaná vstupní pojistka Schopnost pracovat paralelně k dosažení redundance, či vyššího proudu Spojovací modul CP-A RM nabízející pravou redundantnost Stavová LED “VÝSTUP OK” Schválení (v přípravě): 508 604 (Class I, Div. 2, ) c. RUus 60950, GOST

Charakteristika řad CP-S CP-C CP-S řada ■ Vstupní napětí je nastavováno pro zdroje 10 A a 20 A na přední straně posuvným přepínačem V pozici 110: 85. . . 132 V stř 230: 184. . . 264 V stř, 220. . . 350 V ss n Výstupní napětí je pevné 24 V n 5 A zdroj má automatický vstup 85. . . 264 V stř, 100. . . 350 V ss CP-C řada Automatický vstup 85. . . 264 V stř, 100. . . 350 V ss n Výstupní napětí nastavitelné 22. . . 28 V n Úprava účiníku (PFC) v souladu s normou EN 61000 -3 -2 Zásuvné moduly z přední strany

Charakteristika řad CP-S CP-C Zásuvné svorky Zdroje 5 A and 10 A mají možnost použít zásuvné svorky Toto značně ulehčí připojování Dvojité výstupní svorky Výstupní svorky jsou zdvojeny, Tím se ušetří v aplikacích za dodatečný nákup ukončovacích svorek

Charakteristika řad CP-S CP-C Funkční moduly zásuvné do zdrojů řady CP-C Indikační a měřící modul CM-C MM LED display a reléové výstupy n “VSTUP OK” a ní e pš e n “VÝSTUP OK” l vy é n Dálkové ovládání ON/OFF čn e t kuumožňuje dálkově zapínat a vypínat s je o T zdroj n Proudový vyvažovací modul CP-C CB n Pro proudové vyvážení zdrojů pracujících v paralelním zapojení. n Reléový výstup a LED display pro “Zdroj je připraven”

Spínané zdroje - výstupní mód Výkonová rezerva u zdroje Uvýst/Ivýst CP-S/C 24/5. 0 Spojité přetížení 7. 25 A na 40°C Není to Hiccup mód, proud vzroste na 11 A

Spínané zdroje - výstupní mód Výkonová rezerva CP-S/C 24/5. 0 Ivýst / Tokol křivka 24 VDC Zátěž 7. 25 A at 40°C Mezi 40°C a 60°C například 6 A při 50°C Výkonová rezerva Pokles 2. 5% na °C do 70°C

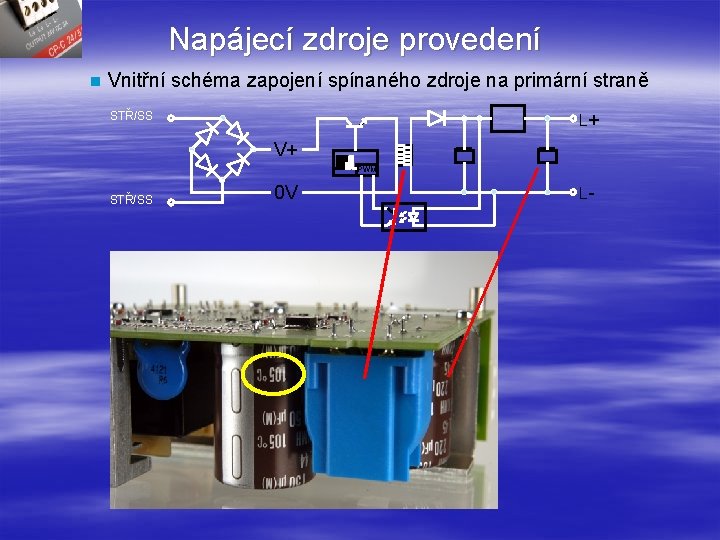

Napájecí zdroje provedení n Vnitřní schéma zapojení spínaného zdroje na primární straně L+ STŘ/SS V+ PWM STŘ/SS 0 V L-

Jednotka skutečné redundance CP-A RU Příklad použití Zátěž 1 Zátěž 2

Jednotka skutečné redundance CP-A RU a signalizační modul CP-A CM Příklad aplikace redundantní jednotky se signalizací Zpráva relé pro kanál 2 < 20 V Zpráva relé pro kanál 1 < 20 V Zátěž

Redundance s jednotkou proudového vyvážení CP-C CB Příklad aplikace n+1 redundance s proudovým vyvážením i ic z o p k ní s di Zátěž 1 ne a, n á ov n á Pl Proudová vyvažovací linka Napěťová regulační linka Zátěž 2

Tepelné ztráty u lineárního zdroje Lineární zdroj 24 V/2 A tepelné ztráty Malý a jednoduchý případ výpočtu: Teplo= vstup-výstup = 96 W – 48 W = 48 W x 24 h x 365 days = 420 k. Wh x 3. 6 Kč = 1512 Kč/rok Výstup= 24 V x 2 A = 48 W Vstup = 96 W Vstup= Výstup Účinnost = 48 W 0. 5 = 96 W Účinnost= 50% výstup vstup

Tepelné ztráty u spínaného zdroje. Ztráty u spínaného zdroje 24 V/2 A Malý a jednoduchý příklad výpočtu: Teplo = vstup –výstup = 56. 5 W – 48 W = 8. 5 W e 8. 5 W x 24 h x 365 dní em= 74 k. Wh j u r 74 k. Wh x 3, 6 Kč po =266, 4 Kč Lineární 48 W Spínaný zdroj 8. 5 W To je o 82% méně!!!! d po dí… i Ušetříme ře – 266, 4 Kč=1245, 6 Kč ím o=st 1512 t e , al u pr u = 24 V x 2 A = 48 W ím Vstup = 56. 5 W třin t. Output n k le živo e za p k e ím řístu ř t še ý p u e sk ž l e jen přát e N Výstup 48 W Vstup = = = 56. 5 W Účinnost 0. 85 Účinnost = 85% Účinnost = výstup vstup
