ZDROJ NAPÁJENÍ Zdroj zajišťuje napájení veškerých komponentů uvnitř skříně počítače. Zdroj je nutný, protože komponenty nepoužívají 230 V, ale transformovaných 12 V, 5 V nebo 3, 3 V podle druhu komponentu. Napětí ze sítě je vedeno zdroje kabelem se speciální zástrčkou. Ze zdroje vede svazek vodičů s normovanými konektory Komponenty mají různé konektory

ZDROJ NAPÁJENÍ Zdroj se zahřívá – proto je vybaven ventilátorem Ten vyhání vzduch ze zdroje ven a tím jej ochlazuje Díky ventilátoru dochází k cirkulaci vzduchu v počítačové skříni Pozor na umístění počítače – nesmí dojít k zamezení proudění vzduchu.

ZDROJ NAPÁJENÍ Jak silný zdroj potřebuji? Záleží na: � Počtu disků � Grafické kartě � Počtu monitorů � A dalších komponentech Výkon zdroje: � Od 300 W do +/- 1700 W

ÚKOL Zjistěte, co to je UPS a k čemu se používá? Kolik stojí toto zařízení?

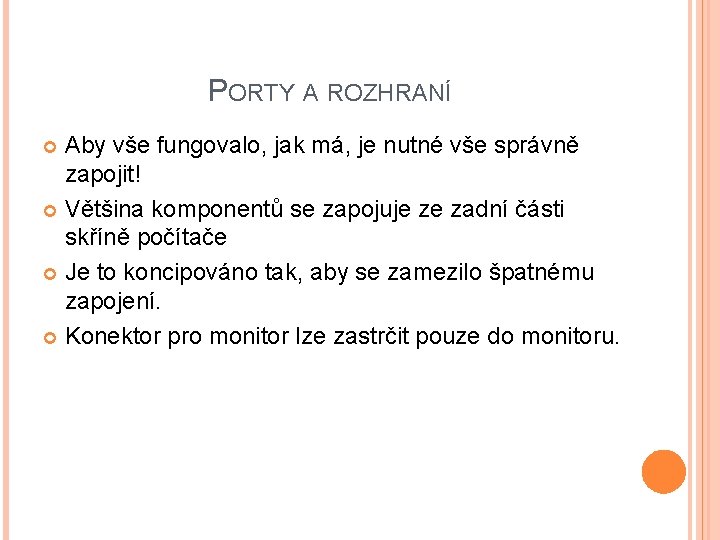

PORTY A ROZHRANÍ Aby vše fungovalo, jak má, je nutné vše správně zapojit! Většina komponentů se zapojuje ze zadní části skříně počítače Je to koncipováno tak, aby se zamezilo špatnému zapojení. Konektor pro monitor lze zastrčit pouze do monitoru.

PORTY A ROZHRANÍ PS/2 konektory � Fialové – klávesnice � Zelené – myš � Kombinované

PORTY A ROZHRANÍ Audio porty � Zvukový adaptér integrovaný na základní desce má většinou konektor pro mikrofon, pro analogový vstup a výstupní konektor pro reproduktory (tedy systém 2. 1 – dva reproduktory a případně subwoofer) � Zvuková karta s více konektory (systém 5. 1 – pět reproduktorů a subwoofer) – prostorový zvuk � Konektory jsou Mini Jack 3, 5 mm

PORTY A ROZHRANÍ USB PORTY � USB 2. 0 – 60 MB/s � USB 3. 0 – 625 MB/s � USB 3. 1 – 1, 25 GB/s Na jeden USB konektor je možné připojit více zařízení pomocí rozbočovače => odpadá nedostatek konektorů

USB PORTY Využití: � Externí disky � Tiskárny � Skenery � Grafické tablety � Digitální fotoaparáty � Myši � Klávesnice � A další…

KONEKTOR PRO PŘIPOJENÍ K POČ. SÍTI Konektor RJ-45 je součástí každého počítače či notebooku a to jako výstup síťového adaptéru na základní desce. Do tohoto kabelu se zapojuje síťový kabel. Na přídavné síťové kartě jej naleznete také!

KONEKTOR PRO PŘIPOJENÍ MONITORU VGA konektor � Analogový přenos obrazového signálu z grafické karty do monitoru

KONEKTOR PRO PŘIPOJENÍ MONITORU DVI konektor � Vznikl na základě potřeby propojení grafické karty a LCD monitorů � Pro přenos nekomprimovaných digitálních video dat DVI-D => přenos digitálního DVI-I => přenos digitálního i analogového

KONEKTOR PRO PŘIPOJENÍ MONITORU Display. Port � Moderní digitální rozhraní pro přenos nekomprimovaného obsahu – videosignál, zvuk � Zvládá vysoká rozlišení � Použití u velkoplošných monitorů � Podporuje přenos šifrovaného přenosu

KONEKTOR PRO PŘIPOJENÍ MONITORU HDMI – dokáže přenášet nekomprimovaný video i audio Tímto rozhraním jsou vybaveny moderní televize Podporuje přenos ve vysoké HD kvalitě

ČTEČKA PAMĚŤOVÝCH KARET Pro uživatele, kteří často pracují se zařízeními vybavenými paměťovými kartami. Čtečky mohou být externí i interní

ZÁVĚR Jednotlivé porty a konektory nelze zaměnit Zapojení je tedy velmi jednoduché
