Zdravé budovy I. časť Denné osvetlenie v kontexte európskej štandardizácie Doc. Ing. Stanislav Darula, CSc. , SKSI Ústavebníctva a architektúry Slovenská akadémia vied, Bratislava usarsdar@savba. sk
Voda Vzduch Slnko Nevyhnutnosť pre život na Zemi Viac ako 90% času trávime v budovách. Čo je potrebné pre tvorbu zdravého prostredia v budovách? Vedomosti a skúsenosti Dobrý management financií Zodpovednosť Denné osvetlenie a slnečné žiarenie – zložky zdravého životného prostredia
Zdrojom denného osvetlenia v budovách je obloha a slnko
Denné svetlo má vplyv na zdravie ľudí • Reguluje biorytmy, zlepšuje imúnny systém organizmu. • Podporuje činnosť vnútorných orgánov. Denné svetlo má vplyv na vyššiu produktivitu práce • Znižuje únavu, neskresľuje podanie farieb. Denné osvetlenie ovplyvňuje spotrebu energií • Kde sa využíva denné svetlo nie je potrebné zapínať umelé osvetlenie. Ľudia citlivo vnímajú, či je interiér dobre vetraný, osvetlený denným svetlom, či je byt dostatočne preslnený a tiež výšku poplatkov za energie. ÚSTAVA SLOVENSKEJ REPUBLIKY Ľudia sú slobodní a rovní v dôstojnosti i v právach
Ako sa posudzuje denné osvetlenie a preslnenie v budovách? Predpisy a normy na Slovensku vyžadujú splniť: • minimálnu prípustnú úroveň dennej osvetlenosti • maximálnu prípustnú úroveň preslnenia
Denné osvetlenie CIE rovnomerne zamračená obloha bez vplyvu slnečného svetla Oblohová Zložka Do P P Činiteľ dennej osvetlenosti D D = Do + Di + De Vonkajšia odrazená zložka De D Vnútorná odrazená zložka Di
Denné osvetlenie Vidieť značnú časť oblohy Vitruvius, 1. storočie p. n. l.
STN 73 0580 Denné osvetlenie budov Kritérium: minimálny činiteľ dennej osvetlenosti, D STN 73 0580 -2 Denné osvetlenie budov. Časť 2: Denné osvetlenie budov na bývanie Kritérium: priemerná hodnota činiteľa dennej osvetlenosti (D 1 + D 2)/2 > 0. 9%
STN 73 0580 -1/Z 2. Denné osvetlenie budov. Časť 1. Základné požiadavky Vplyv budov na dennú osvetlenosť v miestnostiach okolitých jestvujúcich budov Kritérium: ekvivalentný uhol tienenia, αe Vyhláška MZSR č. 541/2007 o podrobnostiach a požiadavkách na osvetlenie pri práci. Vyhláška MZSR č. 206/2011 ktorou sa mení a dopĺňa vyhláška č. 541/2007. Požiadavky na osvetlenie pracovísk: • denné osvetlenie • umelé osvetlenie • združené osvetlenie
Preslnenie bytov Rez Pôdorys STN 73 4301 Budovy na bývanie Kritérium: preslnenie minimálne 1. 5 hodiny 1/3 obytnej plochy bytu medzi 1. III a 13. X
Reálna dostupnosť dennej osvetlenosti
Úrovne vonkajšej osvetlenosti závisia od: • výšky slnka • vlastnosti atmosféry Bratislava, máj 2001 Bratislava, december 1996 Denné priebehy osvetlenosti
STN EN 17037 Denné osvetlenie v budovách európska norma pre denné osvetlenie v budovách
CEN TC 169/WG 11 Daylight - Denné svetlo 7. Júla 2010 - Začiatok riešenia (BSI - British Standard Institution) December 2018 – dátum vydania EN 17037 Norma rieši: • priestory s trvalým pobytom ľudí, • obsahuje: normatívnu a informatívnu časť.
EN 17037 Daylight of Buildings Minimálne kritéria a odporúčania na: Denné osvetlenie Prof. John Mardaljevic, U. K Výhľad doc. Truus Hordijk, NL Preslnenie doc. Stanislav Darula, SK. Dr. Jens Christoffersen, DK Oslnenie Dr. Jan Wienold, CH
Denné osvetlenie Medián difúznej horizontálnej osvetlenosti - celoročný výskyt dostupnosti dennej osvetlenosti v percentách – 50%. Cieľový činiteľ dennej osvetlenosti, DT [%] Cieľový minimálny činiteľ dennej osvetlenosti DTM [%] Kritérium: primeraná interiérová osvetlenosť Ei = 300, 500 alebo 750 lx a minimálna 100 lx ako akceptovateľná.
Denné osvetlenie Využiteľnosť denného svetla počas celého roka Denné osvetlenie počas polovice roka Využitie denného osvetlenia počas prevažnej časti roka Polovicu roka dostatočné denné osvetlenie Dostatočné denné osvetlenie Obytné budovy, obytné miestnosti , budovy pre starostlivosť o deti a seniorov, triedy v školách, kancelárie, lôžkové izby v nemocniciach, atď.
Preslnenie jednej miestnosť min 1, 5 hod. Vybraný deň medzi 1. februárom a 21. marcom. 21. marca, Bratislava gmin=14° Preslnenie

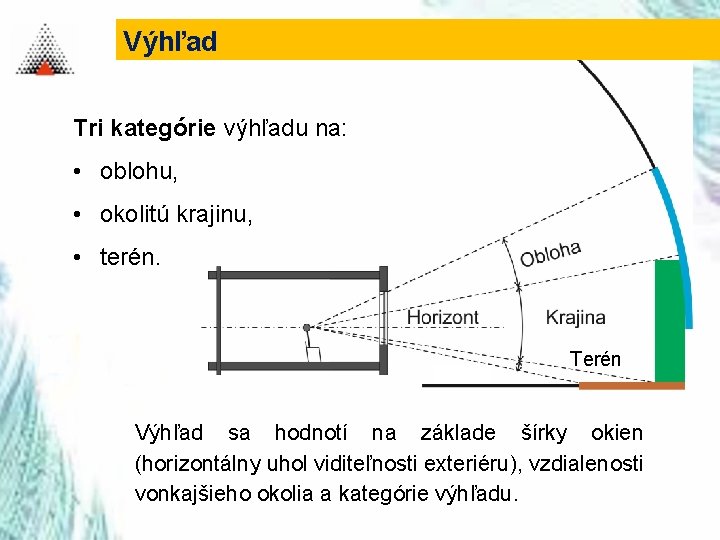

Výhľad Tri kategórie výhľadu na: • oblohu, • okolitú krajinu, • terén. Terén Výhľad sa hodnotí na základe šírky okien (horizontálny uhol viditeľnosti exteriéru), vzdialenosti vonkajšieho okolia a kategórie výhľadu.
Oslnenie Ukazovateľ Pravdepodobnosť oslnenia denným svetlom DGP (Daylight Glare Probability) • Metóda DGP je založená na celoročnom hodnotení oslnenia. • Pri klasifikácii oslnenia sa využíva celoročný slnečný svit. • UGR neplatí pre hodnotenie oslnenia od zdrojov denného svetla.
Záver • EN 17037 aplikuje medián oblohovej osvetlenosti vpre vetikálne a sklonené okná a globálnej osvetlenosti pre podotovné otvory a zavádza cieľové činitele dennej osvetlenosti DT and DTM. • Výhodou EN 17037 je zohľadnenie klimatických vplyvov v lokalite a použitie fotometrických jednotiek, lux, cd/m 2 • Nevýhodou EN 17037 je odporúčanie na využitie denného osvetlenia len počas polovice roka. • Súčasný činiteľ dennej osvetlenosti reprezentuje model rovnomerne zamračenej oblohy, najnepriaznivejšie podmienky pre osvetlenie, ktoré sa vyskytujú počas roka. • V súčasnosti EN 17037 je v štádiu pripomienkovania slovenského prekladu.
Zelené a zdravé úspechy industrializácie Ďakujem za pozornosť
