Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 5 Trošenje i postojanost oštrice reznih alata Sve procese obrade odvajanjem neizbježno prati i proces trošenja oštrice reznog alata. Proces trošenja nastaje kao posljedica opterećenja kojima je alat izložen tijekom procesa obrade. Obzirom na veliki broj ulaznih parametara, i na to da su i kvantitativne i kvalitativne prirode, složenost i broj mogućih interakcija je vrlo velik.
Zavod za tehnologiju, Katedra za alatne strojeve: OBRADNI PROCES uzroci trošenja (opterećenja alata) VJEŽBA 5 Uzroci trošenja su opterećenja kojima je alat izložen tijekom obrade. Najčešće se spominju: mehanička toplinska kemijska Procesi trošenja (mehanizmi trošenja) Parametri trošenja (VB, KT, KB, KM, K, . . . ) Oblici trošenja (na prednjoj i stražnjoj površini alata) Promjene mjerljivih veličina procesa (sila, zvuk, snaga, . . . ) Shematski prikaz uzročno-posljedičnog lanca trošenja alata

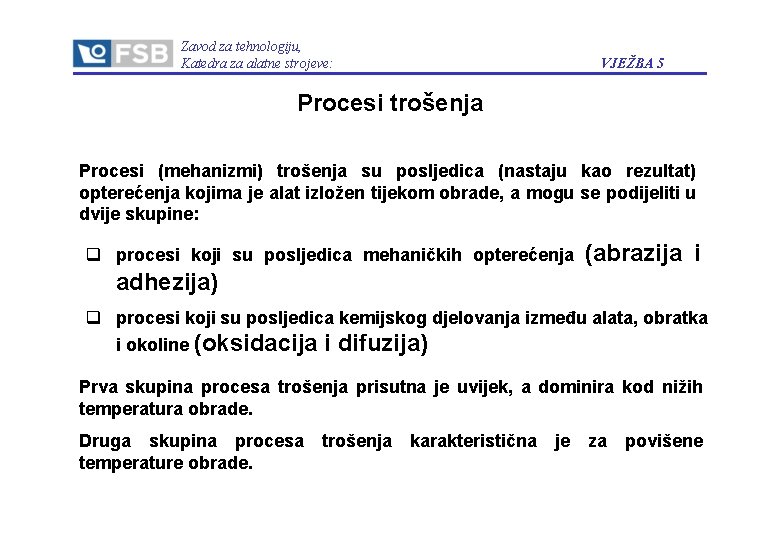

Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 5 Procesi trošenja Procesi (mehanizmi) trošenja su posljedica (nastaju kao rezultat) opterećenja kojima je alat izložen tijekom obrade, a mogu se podijeliti u dvije skupine: q procesi koji su posljedica mehaničkih opterećenja (abrazija i adhezija) q procesi koji su posljedica kemijskog djelovanja između alata, obratka i okoline (oksidacija i difuzija) Prva skupina procesa trošenja prisutna je uvijek, a dominira kod nižih temperatura obrade. Druga skupina procesa temperature obrade. trošenja karakteristična je za povišene
Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 5 Procesi trošenja a) b) C Fe c) Co, W a) abrazijsko trošemje b) adhezijsko trošenje c) difuzijsko trošenje d) oksidacijsko trošenje O Fe d N
Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 5
Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 5 f n vf r f ap f
Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 5 Uobičajeni položaji i oblici trošenja reznih alata
Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 5 Parametri trošenja oštrice reznog alata
Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 5 Tipska krivulja trošenja reznih alata Tipska krivulja vrijedi za određenu kombinaciju alat-obradak i pri slijedećim uvjetima obrade: A = ap·f = konst. , vc = konst.
Zavod za tehnologiju, Katedra za alatne strojeve: Taylorova metoda određivanja vijeka trajanja oštrice alata Zasniva se na određivanju tipskih krivulja trošenja za više brzina rezanja. VJEŽBA 5

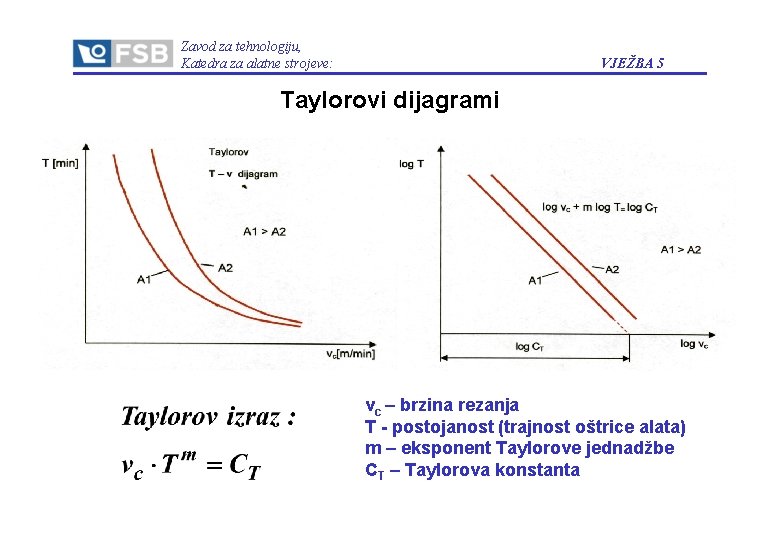

Zavod za tehnologiju, Katedra za alatne strojeve: VJEŽBA 5 Taylorovi dijagrami vc – brzina rezanja T - postojanost (trajnost oštrice alata) m – eksponent Taylorove jednadžbe CT – Taylorova konstanta
