Zavod za tehnologiju Katedra za alatne strojeve PRIMJERI

Zavod za tehnologiju – Katedra za alatne strojeve PRIMJERI KONSTRUKCIJA Prof. dr. sc. Damir Ciglar 1/16

Zavod za tehnologiju – Katedra za alatne strojeve Oblik, dimenzije, tolerancije, hrapavost, materijal, . . . funkcija Ø Obrada Ø Elastična deformacija prstena kod stezanja Netočne dimenzije Povećati krutost prstena (kasnije odrezati ukručenje) 2/16

Zavod za tehnologiju – Katedra za alatne strojeve Tokarenje tankih obradaka Kut namještanja alata - 93 do 95 stupnjeva 3/16

Zavod za tehnologiju – Katedra za alatne strojeve zaobljenje Ø Ø skošenje LOŠE DOBRO nije bolje ali je skuplje za izradu 4/16

Zavod za tehnologiju – Katedra za alatne strojeve Završetak provrta SKUPO 5/16

Zavod za tehnologiju – Katedra za alatne strojeve D Prolazna navojna rupa Dovoljna dužina navojne rupe LOŠE Preduga navojna rupa 6/16

Zavod za tehnologiju – Katedra za alatne strojeve Udaljenost od kraja : c≥ d Dubina navojne rupe : f ≈ b 1+0, 4 d Stvarno iskoristiva duljina navoja: za čelik b 1 ≥ d za broncu b 1 ≥ 1, 3 d za Sl b 1 ≥ 1, 3 ÷ 1, 5 d 7/16

Zavod za tehnologiju – Katedra za alatne strojeve Prolazna i navojna rupa 8/16

Zavod za tehnologiju – Katedra za alatne strojeve Upuštenje za podlošku ? Ø Promjer Dubina 9/16

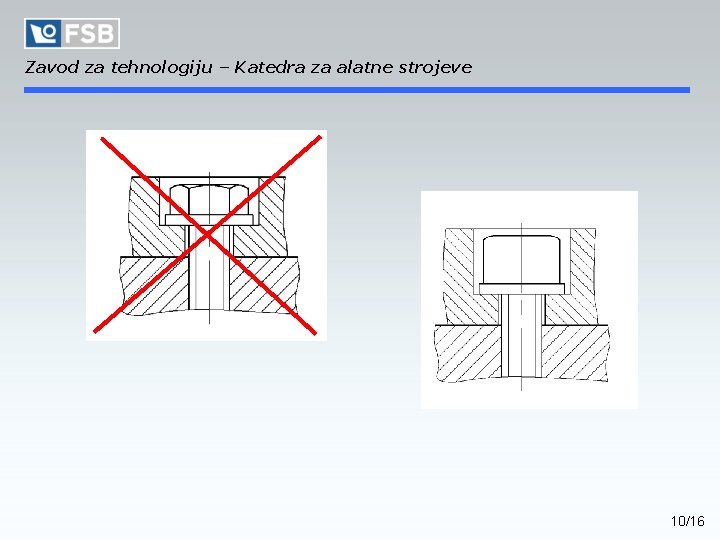

Zavod za tehnologiju – Katedra za alatne strojeve 10/16

Zavod za tehnologiju – Katedra za alatne strojeve POKLOPAC Velika površina za obradu DOBRO NAJBOLJE LOŠE 11/16

Zavod za tehnologiju – Katedra za alatne strojeve LOŠE DOBRO 12/16

Zavod za tehnologiju – Katedra za alatne strojeve Oblikovanje osovina Prelazi s promjera na promjer kod osovina, pogodni za naprezanje na savijanje i torziju (smanjenje naprezanja 20%) r 1=d ; r 2=0, 1 d ; D 1=1, 3 d Kod naprezanja na VLAK – blaži prijelazi - crtkana linija Kod utora je pogodniji najveći mogući radijus Utori rasterećenja kod navoja 13/16

Zavod za tehnologiju – Katedra za alatne strojeve Prelazi osovina kod većeg izmjeničnog naprezanja t=0, 2 ÷ 0, 3 mm r= 5 t Minimalni rub dosjeda 14/16

Zavod za tehnologiju – Katedra za alatne strojeve Konstrukcija od sivog lijeva LOŠE Nepovoljna forma poklopca zbog vlačnog naprezanja DOBRO Promjenom forme poklopac je opterećen na tlak Nepovoljno gomilanje materijala- šupljine, porozitet Nepovoljna forma rebra, vlačno naprezanja kod skrućivanja Poteškoće pri OOČ Poteškoće pri lijevanju Spajanje rebara na povoljan način u ring Zbijena struktura bez gomilanja masa Povoljan oblik rebra Povoljnije za OOČ, predviđen prostor za izlaz alata Spajanje rebara s nepovoljnim gomilanjem masa 15/16

Zavod za tehnologiju – Katedra za alatne strojeve Konstrukcija od sivog lijeva LOŠE Nepovoljni položaj rebra, vlačno naprezanje Nepovoljno bušenje na kosoj površini Gomilanje materijala u čvorištu, šupljine, porozitet Nepovoljna konstrukcija, naprezanje na savijanje Gomilanje materijala i složena OOČ DOBRO Povoljni položaj rebra, tlačno naprezanje Povoljno okomito bušenje provrta Povoljna jednolika debljina stjenke Povoljna konstrukcija, naprezanje na tlak Ušteda materijala, jednostavna OOČ 16/16
