Zavod za industrijsko inženjerstvo ODRŽAVANJE I. TEORIJA II. TEHNOLOGIJA 1. PODLOGE ZA PROJEKTIRANJE TEHNOLOGIJE ODRŽAVANJA 2. OPĆI PRINCIPI TEHNOLOGIJE ODRŽAVANJA 3. PRISTUPI I METODE TEHNOLOGIJE ODRŽAVANJA 4. SPECIFIČNOSTI U TEHNOLOGIJI ODRŽAVANJA III. ORGANIZACIJA O D R Ž A V A N J A Prof. dr. sc. Ivo Čala 1

Zavod za industrijsko inženjerstvo ODRŽAVANJE STANJE OPREME U FUNKCIJI VREMENA Prof. dr. sc. Ivo Čala 2

Zavod za industrijsko inženjerstvo ODRŽAVANJE KVAR (E. Rejec) je promjena stanja opreme ili njezinih sastavnih dijelova, koje smeta ili onemogućava funkciju opreme ili je opasno za okolinu. Pri tome se kvarovi mogu podijeliti na: - kritičan kvar (potpuno onemogućava funkciju ili je opasan za okolinu), - nekritičan kvar (smanjuje učinak ili kvalitetu rada u dozvoljenim granicama). Prof. dr. sc. Ivo Čala 3

Zavod za industrijsko inženjerstvo ODRŽAVANJE OŠTEĆENJE (E. Rejec) je promjena stanja OPREME ili njenih sastavnih dijelova, koje još ne smeta funkciji, ali se može razviti u kvar ili na drugi način smeta okolini. Prof. dr. sc. Ivo Čala 4

Zavod za industrijsko inženjerstvo ODRŽAVANJE DIJAGRAM UČESTALOSTI KVAROVA PO VRSTAMA Krivulja kade ( krivulja mortaliteta ) Prof. dr. sc. Ivo Čala 5

Zavod za industrijsko inženjerstvo ODRŽAVANJE VRSTE KVAROVA 1. Kvarovi uhodavanja ( rani, dječje bolesti ) - loša konstrukcija - loš materijal - loša montaža 2. Slučajni kvarovi - nema fizikalnih tumačenja - zavisni kvarovi ( loše rukovanje i održavanje, preopterećenje opreme ) - nezavisni kvarovi - prepisuju se unutarnjim faktorima (funkcija rizika) 3. Vremenski kvarovi - starenje - zamor - trošenje - korozija Prof. dr. sc. Ivo Čala 6

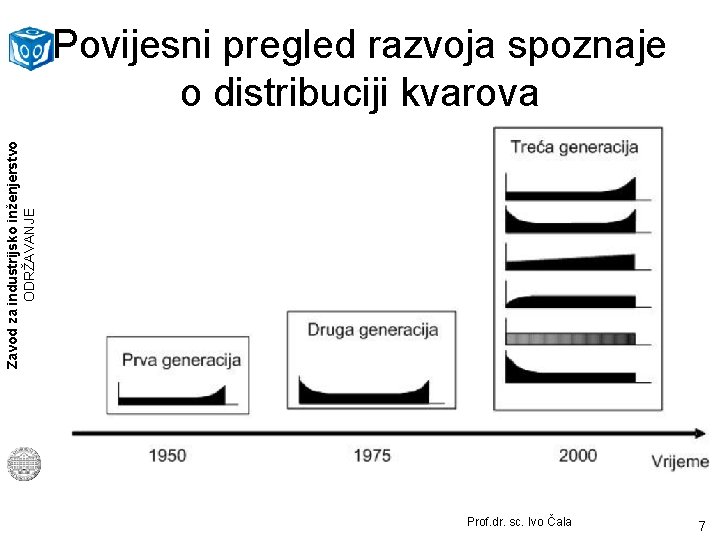

Zavod za industrijsko inženjerstvo ODRŽAVANJE Povijesni pregled razvoja spoznaje o distribuciji kvarova Prof. dr. sc. Ivo Čala 7

Zavod za industrijsko inženjerstvo ODRŽAVANJE Uvjetovanost vjerojatnosti kvarova Prof. dr. sc. Ivo Čala 8

Zavod za industrijsko inženjerstvo ODRŽAVANJE Grafički prikaz nastanka kvarova tipa “A” “starosni kvarovi” • Ventilatori, drobilice, radne staze, tračnice • Vremenski uvjetovani kvarovi Prof. dr. sc. Ivo Čala 9

Zavod za industrijsko inženjerstvo ODRŽAVANJE Grafički prikaz nastanka kvarova tipa “B” “kada kvarova” • Elektromehanički sustavi • Velika vjerojatnost kvarova na početku i na kraju životnog ciklusa Prof. dr. sc. Ivo Čala 10

Zavod za industrijsko inženjerstvo ODRŽAVANJE Grafički prikaz nastanka kvarova tipa “C” “progresivni kvarovi” • Cijevi, šamot, gume, konstrukcije, spojke… • Uzrokovani korozijom i puzanjem Prof. dr. sc. Ivo Čala 11

Zavod za industrijsko inženjerstvo ODRŽAVANJE Grafički prikaz nastanka kvarova tipa “D” “novo je najbolje” • Hidraulika i pneumatika • Održavanje bazirano na vremenski ustaljenim intervalima nije uspješno Prof. dr. sc. Ivo Čala 12

Zavod za industrijsko inženjerstvo ODRŽAVANJE Grafički prikaz nastanka kvarova tipa “E” “stalni kvarovi” • Kompleksni sustavi: elektronički, električni, mehanički; kuglični ležajevi • Slučajni kvarovi, nisu vremenski uvjetovani Prof. dr. sc. Ivo Čala 13

Zavod za industrijsko inženjerstvo ODRŽAVANJE Grafički prikaz nastanka kvarova tipa “F” “početni kvarovi” • Elektronika, zrakoplovstvo, visoko kompleksna (integrirana) postrojenja • Problem dječjih bolesti, vjerojatnost kvara Prof. dr. sc. Ivo Čala opada s vremenom 14

Zavod za industrijsko inženjerstvo ODRŽAVANJE TIJEK TEHNIČKOG INDIKATORA ISPRAVNOSTI ( TII ) Prof. dr. sc. Ivo Čala 15

Zavod za industrijsko inženjerstvo ODRŽAVANJE TIJEK TEHNIČKOG INDIKATORA ISPRAVNOSTI ( TII ) -“TII” je skup i razina značajki opreme i njezinih sklopova odnosno dijelova ( pozicija ) - U općem slučaju smatra se da je oprema ispravna ako su ispravni sklopovi te opreme. - Promjena ispravnosti pojedinog dijela ( pozicije ) nastupa kad jedna ili više njegovih značajki, kao što su oblik, položaj, sastav itd. odstupi od nominalnog stanja. Prof. dr. sc. Ivo Čala 16

Zavod za industrijsko inženjerstvo ODRŽAVANJE PAD RADNE SPOSOBNOSTI OPREME Prof. dr. sc. Ivo Čala 17

Zavod za industrijsko inženjerstvo ODRŽAVANJE ZNAČAJKE OPREME Klasične značajke: - principijelne sheme opreme Funkcionalnost = f - konstrukcijske dokumentacije - uputa i preporuka za proizvodnju Prof. dr. sc. Ivo Čala 18

Zavod za industrijsko inženjerstvo ODRŽAVANJE - radioničkih crteža Te = hnologičnost: - količine materijala f - vremena pripremanja proizvodnje - kompleksnosti operacija - vrsti ugrađenih dijelova itd. Prof. dr. sc. Ivo Čala 19

Zavod za industrijsko inženjerstvo ODRŽAVANJE Eksploatabilnost =f ukupni troškovi eksploatacije -troškova pog. energije =f - troškova održavanja - troškova zastoja u eksploataciji - koncepcija konstrukcije Troškovi pogonske energije = f - kumulativno vrijeme uporabe - uvjeti eksploatacije - izradba opreme - cijena pogonske energije Prof. dr. sc. Ivo Čala 20

Zavod za industrijsko inženjerstvo ODRŽAVANJE Troškovi održavanja opreme = f Troškovi zastoja = f - koncepcija konstrukcije - kumulativno vrijeme uporabe - uvjeti eksploatacije - izradba opreme - cijena radova održavanja - pouzdanost opreme - dužina i učestalost zastoja - gubitak po jedinici vremena u zastoju Prof. dr. sc. Ivo Čala 21

Zavod za industrijsko inženjerstvo ODRŽAVANJE Suvremene značajke: Raspoloživost a) Eksponencijalna razdioba Pouzdanost b) Weibull-ova razdioba t - vrijeme λ - intenzitet kvara β - parametar oblika Weibull-ove razdiobe η - parametar razmjere Weibull-ove razdiobe Prof. dr. sc. Ivo Čala 22

Zavod za industrijsko inženjerstvo ODRŽAVANJE Sposobnost za održavanje - broj popravaka u jedinici vremena - dozvoljeno prosječno vrijeme za obavljanje popravka Efektivnost - funkcionalna podobnost Prof. dr. sc. Ivo Čala 23

a) NEPOPRAVLJIV SUSTAV R N R 21=0 R 11 R 22=1 radi razina tehničke ispravnosti Zavod za industrijsko inženjerstvo ODRŽAVANJE R 12 R N R 11 R 12 0 1 ne radi t 1 vrijeme (t) Prof. dr. sc. Ivo Čala 24

b) POPRAVLJIV SUSTAV R N R 11 R 22 radi razina tehničke ispravnosti Zavod za industrijsko inženjerstvo ODRŽAVANJE R 12 radi R N R 11 R 12 R 21 R 22 ne radi t 1 t 2 t 3 vrijeme (t) Prof. dr. sc. Ivo Čala 25

Zavod za industrijsko inženjerstvo ODRŽAVANJE Svojstva POUZDANOST KOMPONENTE = f vremena upotrebe režima rada uvjeta rada strukture sustava broja komponenata POUZDANOST NEPOPRAVLJIVOG TEHNIČKOG SUSTAVA =f svojstva komponenata vremena upotrebe režima rada uvjeta rada Prof. dr. sc. Ivo Čala 26

Zavod za industrijsko inženjerstvo ODRŽAVANJE strukture sustava broja komponenata svojstva komponenata vremena upotrebe POUZDANOST POPRAVLJIVOG TEHNIČKOG SUSTAVA =f režima rada uvjeta rada načina održavanja kvaliteta održavanja Prof. dr. sc. Ivo Čala 27

R 1 R 2 R 3 Rn RS = R 1. R 2. R 3……. . Rn; pouzdanost sustava R(t) Zavod za industrijsko inženjerstvo ODRŽAVANJE SERIJSKI SPOJ Rs = Π Ri 1 n= 5 n= 7 n= 0 1 n= pouzdanost elemenata R(t) Prof. dr. sc. Ivo Čala 28

USPOREDNI SPOJ Zavod za industrijsko inženjerstvo ODRŽAVANJE RS = 1 – (1 -R 1)(1 -R 2)(1 -R 3) ……. . (1 -Rn); R(t) + Q(t) = 1 Rs= 1 - P Qi R 1 R 2 5 1 n= 0 1 n= 5 n= R 3 1 n= Rn Prof. dr. sc. Ivo Čala 29

Zavod za industrijsko inženjerstvo ODRŽAVANJE PASIVNI USPOREDNI (PARALELNI ILI SPOJ SA SKLOPKOM) SPOJ • Element 2 se uključuje preko sklopke, kada otkaže element 1 • postoje 3 stanja otkaza sustava: a) Element 1 radi ispravno R 1, sklopka se aktivira prije vremena QS’ i element 2 otkazuje Q 2 b) Element 1 otkazuje Q 1 i sklopka otkazuje QS c) Element 1 otkazuje Q 1, sklopka se propisno aktivira RS, ali element 2 otkazuje Q 2 RS = 1 - ( R 1·QS’·Q 2 + Q 1·QS + Q 1·RS·Q 2 ) Prof. dr. sc. Ivo Čala 30

Zavod za industrijsko inženjerstvo ODRŽAVANJE POLU-SERIJSKI SPOJ • Otkaz jednog elementa (ili više elemenata) ne prouzrokuje otkaz sustava, nego sustav nastavlja s radom s “pogrešnom” značajkom RS = R 1·[ 1 - (1 - R 2) ·(1 - Kf) ]·R 3 • Kf – predstavlja fiktivni element sustava Prof. dr. sc. Ivo Čala 31

Zavod za industrijsko inženjerstvo ODRŽAVANJE POLU-USPOREDNI SPOJ • Otkazom osnovne grane 1, sustav sa paralelnom granom 2 neće ostvarivati iste performanse sustava, pa će i pouzdanost grane s ugrađenim fiktivnim elementom (Kf) biti umanjena RS = 1 - (1 - R 1) · (1 - R 2·Kf) Prof. dr. sc. Ivo Čala 32

KOMBINIRANI SPOJ Zavod za industrijsko inženjerstvo ODRŽAVANJE R 2 R 1 R 4 R 3 POVEĆANJE POUZDANOSTI SUSTAVA 1. povećanjem pouzdanosti pozicije s najnižom pouzdanošću u sustavu, ili 2. ugradnja paralelnog spoja građenog od pozicija s najnižom pouzdanošću PARALELNI SPOJ KOD STROJARSKE OPREME IMA SLIJEDEĆE NEDOSTATKE: • skupa izvedba • veliki volumen • veliku težinu Prof. dr. sc. Ivo Čala 33

TROŠKOVI (C) Zavod za industrijsko inženjerstvo ODRŽAVANJE troškovi pouzdanosti CN=CP+CO troškovi održavanja opreme (Co) Cmin troškovi proizvodnje opreme (Cp) težnja Ropt POUZDANOST (R) PRIKAZ KRETANJA TROŠKOVA POUZDANOSTI Prof. dr. sc. Ivo Čala 34

1 Proizvodna linija Oprema 21 Agregat 221 Zavod za industrijsko inženjerstvo ODRŽAVANJE Proizvodna linija Sklop Podsklop Pozicija Deduktivni pristup Induktivni pristup KAPITALNA OPREMA 2221 222221 2 Proizvodna linija 3 Oprema 22 Oprema 23 Agregat 222 Agregat 223 Sklop Podsklop Pozicija 222222 Sklop 2223 Podsklop 22223 Pozicija Prof. dr. sc. Ivo Čala 222223 35

Zavod za industrijsko inženjerstvo ODRŽAVANJE Najvažniji podaci za evidentiranje kvara su: • učestalost kvara • vrijeme zastoja • troškovi održavanja Unošenje kvarova u radnu dokumentaciju u obliku šifre, a princip šifriranja mora biti prilagođen kriteriju klasifikacije. Prof. dr. sc. Ivo Čala 36

Princip šifriranja Zavod za industrijsko inženjerstvo ODRŽAVANJE • informacije o kvaru • informacije o okolini – vrsta kvara – uzrok kvara – način otklanjanja kvara – izvršioci popravka – temperatura – vlažnost – kiseline – otopljene u atmosferi (predionice – bojanje tkanina) evidencija kvara (primjer): a) vrsta kvara šifra vrsta kvara 11 zapečenost 12 korozija 13 deformacija (lom) 14, 15, 16 rez. brojevi 31 začepljenje . . . Prof. dr. sc. Ivo Čala. . . 37
