Zavod za industrijsko inenjerstvo ODRAVANJE FSB Zagreb 1132022

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 ODRŽAVANJE Nositelj kolegija: Prof. dr. sc. Ivo Čala Tel/fax: 01 6168 -376 E-mail: ivo. cala@fsb. hr

ODRŽAVANJE Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb • Teorijske podloge za održavanje • Tehnologije u održavanju • Organizacijska rješenja u održavanju • Informacijski sustavi održavanja 1/13/2022 Prof. dr. sc. IVO ČALA

LITERATURA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • Više autora: Inženjerski priručnik, Školska • • • knjiga Zagreb 2002. (autor I. Čala poglavlje 9. i 6. ) “Održavanje i eksploatacija” časopis HDO, Zagreb Seiichi Nakajima: Introduction to TPM, Total Productive Maintenance, Cambridge, Massachusetts, Productivity Press, 1988. J. Moubray: Reliability Centered Maintenance, New Jersey, Industrial Press Inc. , 1997. Prof. dr. sc. IVO ČALA

LITERATURA 1 Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • L. R. Higins: R. K. Mobley: Maintenance Engineering Hand Book, Mc Graw Hill, Now York, 2002, sixth edition, • H. Grothus: Die Total Vorbeugende Instandhaltung, Grothus Verlag, Dorsten, 1974, A. Vila: Organizacija plansko preventivnog održavanja, Zavod za unapređenje produktivnosti rada, Zagreb, 1964, • E. Rejec: Terotehnologija, Informator, Zagreb, 1974. Prof. dr. sc. IVO ČALA

LITERATURA 2 Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb • Joel Levitt: The Handbook of Maintenance Management, Industrial Press Inc, New York 1997. • Terry Wireman: World Class Maintenance Management, Industrial Press Inc. New York 1990. • • • 1/13/2022 (Vidić Zlatko 24. 1. 2003. ) Doc Palmer: Maintenance planning and scheduling handbook, Mcgraw Hill, Boston, Massachusetts 1999. Wireman Terry: Computerized Maintenance Management systems, 2. edition, Industrial Press, New York, 1994. Wireman Terry: Developing performance indicators for managing maintenance, Industrial Press, New York, 1998. Prof. dr. sc. IVO ČALA

LITERATURA 3 Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • Seiichi Nakajima: The Development Program, Implementing TPM, Productivity Press, Cambridge, • Massachusetts, 1989. James P. Womack, Daniel T. Jones, Daniel Roos: The Machine that changed the World (How Japan's secret weapon in the global auto wars will revolutionize western industry), Harper Perennial, New York, 1991. • Ingvar Stranderg: Short cuts to Maintenance and Productivety (The productivity Game) Mala knjižica folija predavanja format manji od A 5, Kongres u Goeteborgu, Švedska, 2000. Prof. dr. sc. IVO ČALA

LITERATURA 4 Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • Campabel, John Dixon: Uptime- Strategies for Excellence in Maintenance Management, • • • Productivity Press, Portland, Oregon, 1995. Hartmann, H. Edward: How to Successfully install TPM in your Plant(s), na 14. Evropskom kongresu EFNMS u Dubrovniku, 1998. 14. Peter Willmott: Total production Maintenance the Western Way, Butterworth, Heinemann, First Published 1994, Oxford, London. B. Aberšek, J. Flašker, VZDRŽEVANJE sistemi, strategije, procesi in optimiranje, Univerza v Mariboru, Fakulteta za strojništvo, Maribor, 2005. Prof. dr. sc. IVO ČALA

EFNMS Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Duisburg 1970 YUMO Ljubljana 1972 DVS Ljubljana 1975 HDO Zagreb 1977 HDO EFNMS Copenhagen 1996 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 UOBIČAJENO NAZIVLJE U ODRŽAVANJU OPREMA - tehnički sustav - stroj - agregat sredstva rada, KOREKTIVNO ODRŽAVANJE - radovi koji se izvode na TS nakon kvara, PREVENTIVNO ODRŽAVANJE – radovi koji se izvode na opremi prije nego se pojavi kvara, ZASTOJ - vremenski interval kad oprema ne radi iz više razloga, nedostatak repromaterijala, …. KVAR - svaki lom, deformacija, istrošenje, začepljenje, izgaranje elektromotora, …. . SLABA (KRITIČNA) MJESTA su pozicije ili sklopovi čija je frekvencija ili učestalost kvarova veća od uobičajene. Prof. dr. sc. IVO ČALA

UOBIČAJENO NAZIVLJE U ODRŽAVANJU Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 A) ŠTO JE TO ODRŽAVANJE? Održavanje je skup aktivnosti koje se poduzimaju kako bi se određeni objekt održavanja doveo u ispravno stanje ili održao što dulje u ispravnom stanju, a sve zbog toga da može kvalitetno obavljati svoju funkciju. Prof. dr. sc. IVO ČALA

UOBIČAJNO NAZIVLJE U ODRŽAVANJU Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 B) ŠTO JE TO OPREMA (TS)? Općenito opremu (TS) možemo definirati kao pomagalo u svakom radu. Cjelokupnu opremu dijelimo na proizvodnu, transportnu i pomoćnu i definiramo je kao objekt održavanja. No objekt održavanja može biti: bijela tehnika, HI-FI uređaji, automobili, itd. Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 UOBIČAJNO NAZIVLJE U ODRŽAVANJU C) ŠTO JE TO EKSPLOATACIJA? Osnovni utjecaj na održavanje i servisiranje opreme ima način korištenja. Tako postoje načini korištenja od potpunog kontinuiranoga u termoenergetskim postrojenjima i procesnoj industriji, do toga da se oprema drži u pričuvi (vojska-borbena oprema) i možda nikada ne koristi. Upravo u odnosu na te parametre određuje se politika održavanja ili servisiranja. Eksploatacija je dio vijeka opreme kada je ona spremna za korištenje, a uz nju se pojavljuje djelatnost održavanja ili servisiranja kao njen sastavni dio. Svu opremu za vrijeme vijeka eksploatacije treba održavati ili servisirati, a način rada tih djelatnosti određuje se prema preporuci proizvođača i intenzitetu korištenja. Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 UOBIČAJNO NAZIVLJE U ODRŽAVANJU D) KOJA SU ZNANJA POTREBNA ZA ODRŽAVANJE OPREME? Složenost nove opreme zahtjeva sve veći broj stručnjaka različitih profila za održavanje kako bi se povećala sigurnost pogona i smanjili zastoji koji, često, izazivaju velike gubitke. Održavanje je interdisciplinarna djelatnost koja okuplja stručnjake iz područja strojarstva, elektrotehnike, elektronike i druge, u cilju optimalnog održavanja kao i unapređenja održavanja instalirane opreme. Kada je objekt održavanja širi onda su potrebna znanja šira, pa naročito dolazi do izražaja i znanje organizacije. Prof. dr. sc. IVO ČALA

UOBIČAJNO NAZIVLJE U ODRŽAVANJU Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 E) KOJE SU ŽIVOTNE FAZE OPREME? Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb RAZVOJ FUNKCIJE ODRŽAVANJA • Tehnički aspekt (korektivno, preventivno, održavanje po stanju, itd. • Tehničko ekonomski aspekt (logistički, terotehnološki, TPM) • Ekonomski aspekt (Outsourcing, …) 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 ZNAČAJ DJELATNOSTI ODRŽAVANJA I SERVISIRANJA Povijesno gledano značaj održavanja servisiranja raste sa složenošću opreme, tako se oni u industriji javlja kao posebna djelatnost tek nakon drugog svjetskog rata. Kako se u prvim godinama o sustavu i načinima održavanja nije puno znalo, normalno da ovo područje nije dobilo jednak značaj u cijelom svijetu. Održavanja naročito dolazi do izražaja sa uvoznom opremom i to posebno u kriznim situacijama (npr. rat). Servisiranje se razvija proizvodnjom niza TS za široku upotrebu (automobili, bijela tehnika, hi-fi, itd… Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb VRSTE DJELATNOSTI ODRŽAVANJA ODRŽAVANJE OPREME ODRŽAVANJE VLASTITIH PROIZVODA (SERVISI) ODRŽAVANJE RADNE SREDINE ODRŽAVANJE JAVNIH OBJEKATA (SERVISI) KOMUNALNO ODRŽAVANJE JAVNE HIGIJENE ODRŽAVANJE STAMBENIH OBJEKATA (SERVISI) 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 ZADACI DJELATNOSTI ODRŽAVANJA Primarni: 1. Održavanje instalirane opreme (strojevi, uređaji, itd. ) 2. Održavanje postojećih industrijskih objekata i terena 3. Pregledi, pomazivanja i čišćenja strojeva 4. Rekonstrukcija postojeće opreme i objekata 5. Izrada raznih čeličnih konstrukcija, raznih instalacija, te njihovo ugrađivanje 6. Postavljanje nove opreme na njezino mjesto Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 ZADACI DJELATNOSTI ODRŽAVANJA Sekundarni: 1. Briga oko smanjenja buke i raznih nečistoća 2. Osiguranje sigurnosnih mjera propisanih zakonom (HTZ) 3. Briga oko raznih otpadnih materijala koji se mogu koristiti 4. Briga oko osiguranja normalnih radnih uvjeta (osvjetljenje, provjetravanje, vlažnost zraka i sl. ) Prof. dr. sc. IVO ČALA

TIJEK INFORMACIJA KADA JE POTREBAN ZAHVAT ODRŽAVANJA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb POTREBA ZA ODRŽAVANJE NE Traženje dopunskih informacija o stanju opreme NE DA Pismena priprema potrebna ? NE ZNA SE Pismena priprema potrebna ? Priprema održavanja DA Povratne informacije Pripremanje i lansiranje radne dok. IZVRŠENJE RADA 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb STRUKTURA RADOVA ODRŽAVANJA ILI SERVISA PROIZVODNJA javljanje (obavijest o kvaru) EKSPLOATACIJA dolazak na mjesto kvara 1/13/2022 OPERACIJE ODRŽAVANJA PROIZVODNJA “izuzimanje” stroja kontrola prije puštanja iz proizvodnje u normalni rad RASTAVLJANJEPOPRAVAKSASTAVLJANJE snimanje stanja, dijagnostika izradba dijelova nabava dijelova popravak rastavljanje sastavljanje EKSPLOATACIJA Primopredaja održavanje-proizvodnja Prof. dr. sc. IVO ČALA

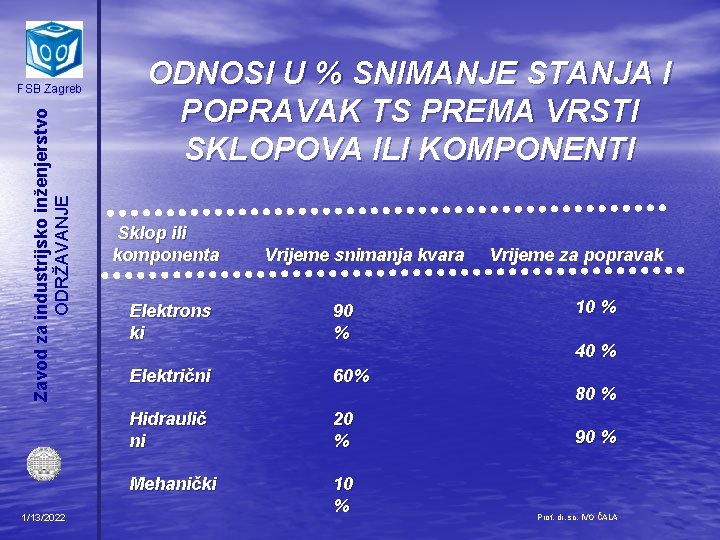

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 ODNOSI U % SNIMANJE STANJA I POPRAVAK TS PREMA VRSTI SKLOPOVA ILI KOMPONENTI Sklop ili komponenta Vrijeme snimanja kvara Elektrons ki 90 % Električni 60% Hidraulič ni 20 % Mehanički 10 % Vrijeme za popravak 10 % 40 % 80 % 90 % Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 RAZVOJ PRISTUPA I KONCEPCIJA SUSTAVA ODRŽAVANJA • korektivno • industrijsko • plansko-preventivno • TPM ( CUO ) • logističko • terotehnološko • održavanje po stanju • plansko • Predvidivo • RCM • ekspertni sustavi • samoodržavanje • proaktivno Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb UDIO UTJECAJA POJEDINIH SUDIONIKA NA UKUPNE TROŠKOVE ODRŽAVANJA OPREME U ŽIVOTNOM CIKLUSU STRUČNJACI ODRŽAVANJA programeri za izbor graditelji opreme konstruktori 80 % komercijalisti 1/13/2022 20 % inženjeri za pouzdanost monteri Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 TEROTEHNOLOGIJA je stručno područje koje u sebi objedinjuje problematiku upravljanja, financija, tehničkih i ostalih disciplina primijenjenih za opremu u cilju dobrog gospodarenja za vrijeme ekonomskog vijeka trajanja te opreme. Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 TEROTEHNOLOGIJA Životni vijek opreme po fazama otpis opreme obnova opreme modernizacija opreme održavanje opreme korištenje opreme potreba za određenom opremom zahtjev za određenom opremom konstrukcija izbor rješenja ( investicijski izbor ) izgradnja ili nabava montaža opreme preuzimanje opreme priprema za eksploataciju Prof. dr. sc. IVO ČALA

TEROTEHNOLOGIJA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb ZAHTJEVI ODRŽAVATELJA KOD NABAVE NOVE OPREME • mogućnost prilaza svim dijelovima i sklopovima radi održavanja i rukovanja • podesnost za čišćenje opreme i njezine okoline (prednost imaju ravne i blago zaobljene površine bez nepristupačnih rupa i uglova) • mogućnost prilaza pojedinim sklopovima bez opasnosti od povreda, sa što većom mogućnošću prilaza i za vrijeme rada opreme 1/13/2022 Prof. dr. sc. IVO ČALA

TEROTEHNOLOGIJA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • podobnost opreme za podmazivanje • • ( prednost imaju trajno podmazivi elementi i centralni sustavi podmazivanja) mogućnost jednostavnog i uobičajenog izvođenja radova održavanja čišćenja i podmazivanja bez posebnih specijalnih uputa i naprava za održavanje jednostavno pronalaženje mjesta kvara i otklanjanje kvarova po mogućnosti bez zaustavljanja procesa proizvodnje, naročito kada je proces kontinuiran (ugradnja paralelnih elemenata, pomoćni izvori energije i sl. ) Prof. dr. sc. IVO ČALA

TEROTEHNOLOGIJA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb UZ TO POTREBNO JE PRIKUPITI PODATKE O: • potrebi za doknadnim dijelovima, kakvi su rokovi nabave ili izrade, da li se može dobiti u nas i sl. • mogućnosti agregatne zamjene i brzog popravka • da li su primijenjeni standardni materijali i dijelovi • osjetljivost opreme na okolinu (čestice prašine, vlaga, visoka temperatura i sl. ) • kakvi su zahtjevi za preventivne preglede i podmazivanje (dobro je ako ih ima što manje) 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb TEROTEHNOLOGIJA • lako mjerenje i podešavanje dijelova u cilju održavanja zahtijevane funkcije • konstruktivnim rješenjima dijelova koji onemogućavaju krivo sastavljanje (npr. različite dimenzije nekih vijaka) • obimnosti i preglednosti dokumentacije proizvođača opreme • jednostavno rukovanje i transport teških sastavnih dijelova kod rastavljanja opreme itd. 1/13/2022 Prof. dr. sc. IVO ČALA

TEROTEHNOLOGIJA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb KOD IZBORA NOVE OPREME OD PROIZVOĐAČA TREBA UZ PONUDU ZAHTJEVATI I SLIJEDEĆU DOKUMENTACIJU: • detaljan opis opreme ili osnovne sheme principa • • • 1/13/2022 rada prospekte i druge komercijalne podloge informativne ideje o rasporedu opreme unutar linije pregled pribora i alata kao i njihove principijelne sheme podloge za upravljačku i pogonsku opremu (hidraulična, električna) globalni naputci za rukovanje opremom Prof. dr. sc. IVO ČALA

PLIVA - ZAGREB DOKUMENTACIJA KOJA SE TRAŽI KOD NABAVE STROJA (OPREME) broj nacrta, skice ili standarda Objekt (pogon) Linija Oprema Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 1. Opis i funkcioniranje Beschreibung 2. Uputstva za montažu s montažnim nacrtom Transport u. Aufstellung 3. Uputstva za rukovanje Bedienungseinleitung 4. Uputstvo za održavanje Wartung 5. Lista kvarova Fehlersuchliste 6. Lista DD Ersatzteilliste 7. Sheme i nacrt Schaltpläne u. Zeichnungen 7. 1. Plan podmazivanje Schmierungsplan 7. 2. Električne sheme El. Schaltbilde 7. 3. Sheme pneumatike Pneu - plan 7. 4. Sheme hidraulike Hydraulik - plan 7. 5. Sheme hlađenja Kühlung 8. Mjere zaštite na radu Messnahmen das Arbeits - schutz 9. Ispitni list Prüfprotokoll NAPOMENA: 1. Zaokružiti dokumentaciju proizvođača koja je potrebna 2. U slučaju potrebe za dodatnom dokumentacijom koja nije navedena upiši je u slobodnim redovima Datum Izradio Odobrio Prof. dr. sc. IVO ČALA Org. jedinica

TEROTEHNOLOGIJA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • KRIŽALJKA –Prikaz i ocjena ključnih značajki po • • • proizvođačima Uz ove tehničke parametre poštuju se svakako i ekonomski (mogućnost dobivanja kredita, osiguranje deviza, režim uvoza i sl. ) Po usvajanju proizvođača prilazi se ugovaranju kod kojeg treba sve predvidjeti kako nas mali propust ne bi mnogo koštao. Prof. dr. sc. IVO ČALA

TEROTEHNOLOGIJA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 DOGOVORITI S PROIZVOĐAČEM POTREBNU DOKUMENTACIJU • Ustanoviti da li oprema odgovara propisima • Izrada temelja i priključaka energetskih • • • instalacija Pregled i popravak opreme (TS) na liniji koja će dobiti novu opremu Pomoć djelatnika održavanja pri montaži i transportu opreme Upozoravanje montažera na propuste. Prof. dr. sc. IVO ČALA

TEROTEHNOLOGIJA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb • organizirati i pratiti probnu proizvodnju kako bi se odredio kapacitet, kvaliteta i kritična mjesta na novoj opremi (TS) • odrediti sve financijske pokazatelje za novo nabavljenu opremu • priprema proizvodnje trebala bi uskladiti svoje proizvodne planove s novim kapacitetima • planiranje i osiguranje DD za novo nabavljenu opremu 1/13/2022 Prof. dr. sc. IVO ČALA

TEROTEHNOLOGIJA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • planiranje i osiguranje dovoljnog broja stručnjaka održavanja • usklađivanje planova održavanja s novim potrebama • preuzimanje nove opreme: -kod proizvođača ( veća mogućnost preinaka ) -kod kupca “na licu mjesta” Prof. dr. sc. IVO ČALA

TEROTEHNOLOGIJA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • PREUZIMANJE OPREME ZA REDOVNU PRIZVODNJU JE INTERNA STVAR TVRTKE , KOJA SE OBAVLJA PO PROPISIMA KOJI VRIJEDE U DOTIČNOJ TVRTCI. • PRENOŠENJE OBAVEZA GOSPODARENJA OPREMOM NA SEKTOR ODNOSNO PROIZVODNI POGON. Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 TEROTEHNOLOGIJA zaključno osnovne faze su: • Korištenje opreme • Održavanje opreme • Obnova opreme, generalni popravak “remont” • Modernizacija • Otpis opreme Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb ODNOS TROŠKOVA ODRŽAVANJA I RASPOLOŽIVOSTI 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 OPERATIVNA SPOSOBNOST OPREME Modernizacija instalirane opreme Dijagram: apscisa, vrijeme (u godinama), ordinata operativna sposobnost opreme Prof. dr. sc. IVO ČALA

PLANSKO ODRŽAVANJE Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb PLANSKO ODRŽAVANJE PREVENTIVNO ODRŽAVANJE planski popravci plansko podmazivanje 1/13/2022 KOREKTIVNO ODRŽAVANJE preventivni pregledi traženje i otklanjanje slabih mjesta Prof. dr. sc. IVO ČALA održavanje po stanju

ODRŽAVANJE Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 a) b) Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Prof. dr. sc. IVO ČALA

stanje granica vrijeme interval MTBF pozicije (sklopovi) stanje Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb pozicije (sklopovi) granica vrijeme interval MTBF 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 ODNOS TRI NAJZNAČAJNIJA PRISTUPA ( TPM, terotehnologija i logistički pristup ) Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 ŠTO JE TO 5 S? Seiso Seiri Seiton Seiketsu Shisuke - čišćenje uređenje red čistoća disciplina Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 ŠTO JE TPM ? Øpristup stalnom poboljšavanju uspješnosti pogona i strojeva Øzahtjeva djelotvorni timski rad, razvoj vještina za rukovatelje strojeva i održavatelje Ønije jako skup za provedbu, ali nije lak za provedbu Øzahtjeva podršku rukovodstva Prof. dr. sc. IVO ČALA

ČEMU SLUŽI TPM? POVEĆANJE PRODUKTIVNOSTI STROJEVA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb • prolongirati ulaganja u kapacitete • postići pouzdanost strojeva • učiniti ulaganja rentabilnim RAZVOJ PODUZEĆA POBOLJŠANJE RADNIH • štediti vrijeme specijalista METODA • osigurati zacrtani plan razvoja • smanjiti hitne intervencije • olakšati uvođenje nove opreme • racionalizirati održavanje • točno definirati kako postupati s opremom • poboljšati uvjete rada (sigurnost) Osnovni cilj je povećanje produktivnosti postojeće opreme 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Ciljevi TPM-a • Glavni ciljevi: – poboljšanje kvalitete proizvoda – smanjenje gubitaka – poboljšanje stanja održavanja – prenošenje ovlaštenja na djelatnike Prof. dr. sc. IVO ČALA

• Ostali ciljevi Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 – smanjenje troškova – povećanje produktivnosti – prekidanje začaranog kruga reaktivnog održavanja - otklanjanja kvarova Omogućiti NAMA da vladamo strojevima zaustaviti NJIHOVO vladanje nama Prof. dr. sc. IVO ČALA

Što TPM nije ? Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • TPM nije programa za održavanje i popravak • TPM nije nova metoda za smanjenje troškova • TPM nije taktika za smanjenje osoblja • TPM nije put za isključivanje stručne radne snage • TPM ne stvara od rukovatelja stroja stručnog radnika održavanja Prof. dr. sc. IVO ČALA

PROCES UVOĐENJA TPM U PODUZEĆE (3 faze i 12 etapa) Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb A) POČETAK 1. 2. 3. 4. 5. Odluka rukovodstva Informiranje i izobrazba rukovodećih kadrova Postavljanje strukture za vođenje Dijagnostika stanja i početak mjerenja (stroj i okolina) Izrada programa B) RAZVOJ 6. Lansiranje 7. Analiza i otklanjanje glavnih uzroka lošeg rada 8. Razvoj samoodržavanja – rukovoditelji sami održavaju 9. Razvoj programiranog održavanja C) OSTVARIVANJE 1/13/2022 10. Poboljšanje tehničkog znanja djelatnika 11. Korištenje dobivenih znanja u stvaranju podloga za nove strojeve 12. Naljepnica TPM Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Rukovatelji strojeva provode poslove rutinskog održavanja • Odabrani zadaci • • • – čišćenje – podešavanje/prepodešavanje – preventivno održavanje i podmazivanje – korektivno održavanje Obrazovanje Alat i materijali Rad na siguran način Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Djelatnici održavanja provode poslove iz područja proizvodnje • Odabrani zadaci – pokretanje – isključivanje strojeva/opreme – praćenje rada stroja i kontrola procesnih parametara – Posluživanje stroja poluproizvodom i materijalom za pakiranje • Obrazovanje • Rad na siguran način Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Kako se uvodi TPM ? • Pridobivanje menadžmenta za TPM • Imenovanje tima za provedivost TPM-a • Donošenje odluke • Imenovanje stožera za TPM • Odabir područja Prof. dr. sc. IVO ČALA

Ciljevi koje treba ostvariti s TPM: Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 1. Nema neplaniranih zastoja pogonskih postrojenja (zero breakdowns) 2. Nema pogrešaka na proizvodu uzrokovanih pogonskim postrojenjima (zero defects) 3. Nema gubitka brzine (kapaciteta) pogonskih postrojenja (OEE=85% ) Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 JAPANSKA DEFINICIJA TPM-a “TPM JE CJELOVITO UČINKOVITO ODRŽAVANJE KOJE UKLJUČUJE POTPUNO SUDJELOVANJE SVIH" “……svaki pojedini radnik sudjeluje……. “ Seiichi Nakajima: JIPM (Japan Institute of Plant Maintenance - japanski institut za održavanja u industriji) Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 “ZAPADNJAČKA” DEFINICIJA TPM-a "TPM KONSTANTNO POBOLJŠAVA SVEUKUPNU UČINKOVITOST OPREME, S AKTIVNIM UKLJUČIVANJEM RUKOVATELJA“ Edward Hartman: Internacionalni TPM institut, Inc. Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Edward Hartman INTERNACIONAL TPM INSTITUT, Inc. TPM Total Productive Maintenance Cjelovito Produktivno Održavanje TPEM Total Productive Equipment Management Cjelovito Produktivno Rukovođenje Opremom Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb UNAPREĐENJE POUZDANOSTI & ŽIVOTNOG VIJEKA TS KROZ TPM 1/13/2022 Prof. dr. sc. IVO ČALA

BITNE PREDNOSTI TPM 2 U ODNOSU NA TPM (1990 -e) Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • Koordinatore ili animatore su zamijenili instruktori (obrazovani u JIPM - Japan Institute of Plant Maintenance), a njihovi zadaci su: • • • Promocija TPM sustava Kontinuirano usmjeravanje k cilju, Briga za razvoj kvalitete Planiranje aktivnosti radova održavanja Izobrazba djelatnika za korištenje različitih alata za unapređenje održavanja Prof. dr. sc. IVO ČALA

BITNE PREDNOSTI TPM 2 U ODNOSU NA TPM (1990 -e) Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Kontinuirana briga instruktora oko načela: • • • Poboljšanja Odstranjivanja Kombiniranja Zamjena i Pojednostavljenja Instruktori moraju brinuti da na TS bude: • • • “Nula” gubitaka (nema zastoja) “Nula” slabih mjesta (pozicije ili sklopovi) “Nula” oštećenja Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb TPM 2 1. ODRŽAVANJE 2. POBOLJŠANJA KORAK PO KORAK 3. PLANSKO ODRŽAVANJE 4. INSTALIRANJE NOVE OPREME 5. OBRAZOVANJE I OSPOSOBLJAVANJE 6. KVALITETA I ODRŽAVANJE 7. PLANIRANJE I POMOĆNE SLUŽBE 8. SIGURNOST I EKOLOŠKO OKRUŽENJE 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Total Process Management • Cjelokupno Upravljanje Procesima • Uključuje daleko širi krug zaposlenika od prethodne dvije faze ( nabava, prodaja … ) Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Total Personnel Motivation • Cjelokupna Motivacija Osoblja • Kada djelatnici raspolažu onim nivoom znanja, sposobnosti i pomoćnih sredstava koji omogućuju dohodovno uspješan proizvodni proces Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Total Productive Management • Cilj • Cjelokupno Učinkovito Upravljanje • Ispravna primjena prethodne četiri faze maksimira u kompaniji, kako dobit tako i zadovoljstvo zaposlenika Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 RELIABILITY CENTERED MAINTENANCE Kako se uvodi RCM sustav u djelatnost održavanja ? Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Prof. dr. sc. IVO ČALA

Definirati granice sustava ili podsustava Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Prikupljanje podataka Pregled povijesti opreme Definirati funkciju sustava i dijelove koji je izvode Da li je funkcija značajna? da Potraži dijelove Izvrši FMEA analizu otkaza i učinkovitosti Da li je dio kritičan? da Izvrši LTA –analizu stabla kvarova 1/13/2022 ne Preporuka za plan preventivnog održavanja ne Izvršiti nekritičnu ocjenu dijela Izvršiti NCLTA analizu – nekritično analiza stabla kvara Prof. dr. sc. IVO ČALA

Pregledati funkcije svake pozicije u TS Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb n e n e Visoki troškovi popravka? Utjecaj na proizvodnj u? Utjecaj sigurnosne funkcije na ostale sustave? d a d a Nekritična oprema 1/13/2022 Utjecaj TS na sigurnost funkcije? Kritična oprema Prof. dr. sc. IVO ČALA

Nekritična oprema (TS) Kritična oprema (TS) Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Definiraj i navedi razinu kvara opreme (TS) Informacije iz eksploatacije ne da niska Važnost razine kvara? visoka Korištenje do kvara 1/13/2022 Poboljšati/pročistiti navedenu razinu kvara opreme (TS) Pokazatelj stupnja kvara visok? Kontrolirati razinu kvara Smanjiti razinu kvara Prof. dr. sc. IVO ČALA Nebitna

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 FAZA 1: • Ocjena sposobnosti i PRIPREMA okruženja za održavanje • Priprema osposobljavanja • Procjena o potrebi osposobljavanja • Utvrđivanje materijalnih izvora • Razvoj projektne dokumentacije • Definiranje troškova / koristi FAZA 2: PRIKAZ • Uvođenje osposobljavanja za članove timova i instruktore • Uvođenje pilotskih aplikacija • Dopuna nacrta i planova osposobljavanja • Razvoj projektiranja “živog programa” FAZA 3: IZVEDBA • Prijenos znanja • Institucionalni pregled RCM • Uvođenje sustava poboljšanja • Uvođenje “živog programa” Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 METODOLOGIJA UVOĐENJA RCM U SEDAM KORAKA • Izbor sustava i odabir podataka • Utvrđivanje granica sustava • Opis sustava i funkcionalni dijagram tijeka • Funkcije i greške u sustavu • Analiza grešaka i njihov utjecaj • Logična analiza stabla kvara • Selekcija naloga tj. zadataka Prof. dr. sc. IVO ČALA

STRATEGIJE Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb • Korektivno, • Preventivno (održavanje po stanju), • Predvidivo održavanje, • Proaktivno održavanje. 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 UTJECAJNI ČIMBENICI NA DJELATNOST ODRŽAVANJA Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb IZBOR STRATEGIJE ODRŽAVANJA 1/13/2022 Prof. dr. sc. IVO ČALA

ŠTO JE “KVAR” /Rejec/ Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 To je promjena stanja opreme ili njezinih sastavnih dijelova, koja smeta ili onemogućava funkciju opreme ili je opasno za okolinu. Pri tome se kvarovi mogu podijeliti na: Økritičan kvar (potpuno onemogućava funkciju ili je opasan za okolinu), Ønekritičan kvar (smanjuje učinak ili kvalitetu rada u dozvoljenim granicama). Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 ŠTO JE “OŠTEĆENJE”? /Rejec/ To je promjena stanja TS-a ili njegovih sastavnih dijelova, koje još ne smeta funkciji, ali se može razviti u kvar ili na drugi način smeta okolini. Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 UČESTALOST KVAROVA PO VRSTAMA Krivulja kade ( krivulja mortaliteta ) Prof. dr. sc. IVO ČALA

a) KVAROVI UHODAVANJA ( rani, dječje bolesti ) Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb ØLoša konstrukcija, ØNeodgovarajući materijal, ØLoša montaža, ØNeodgovarajuća toplinska, ØNeodgovarajuća površinska obrada, itd. VRSTE KVAROVA 1/13/2022 Prof. dr. sc. IVO ČALA

b) SLUČAJNI KVAROVI Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Ø Nezavisni slučajni kvarovi - prepisuju prepisuj se unutarnjim faktorima (funkcija rizika, mjehuravost, uključine, unutarnja naprezanja, itd ), nema fizikalnih tumačenja – propusti u završnoj kontroli, Ø Zavisni slučajni kvarovi (loše rukovanje i održavanje, preopterećenje opreme) Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 c) VREMENSKI KVAROVI ØStarenje, ØZamor materijala, ØTrošenje, istrošenja dijelova, povećanje zračnosti, ØKorozija materijala. Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Povijesni pregled razvoja spoznaje o distribuciji kvarova Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Uvjetovanost vjerojatnosti kvarova Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Grafički prikaz nastanka kvarova tipa “A” “starosni kvarovi” • Ventilatori, drobilice, radne staze, tračnice • Vremenski uvjetovani kvarovi Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Grafički prikaz nastanka kvarova tipa “B” “kada kvarova” • Elektromehanički sustavi • Velika vjerojatnost kvarova na početku i 1/13/2022 na kraju životnog ciklusa Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Grafički prikaz nastanka kvarova tipa “C” “progresivni kvarovi” • Cijevi, šamot, gume, konstrukcije, spojke… • Uzrokovani korozijom i puzanjem 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Grafički prikaz nastanka kvarova tipa “D” “novo je najbolje” • Hidraulika i pneumatika • Održavanje bazirano na vremenski 1/13/2022 ustaljenim intervalima nije uspješno Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Grafički prikaz nastanka kvarova tipa “E” “stalni kvarovi” • Kompleksni sustavi: elektronički, električni, mehanički; kuglični ležajevi • Slučajni kvarovi, nisu vremenski uvjetovani 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Grafički prikaz nastanka kvarova tipa “F” “početni kvarovi” • Elektronika, zrakoplovstvo, visoko 1/13/2022 kompleksna (integrirana) postrojenja • Problem dječjih bolesti, vjerojatnost kvara opada s vremenom Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb TEHNIČKI INDIKATOR ISPRAVNOSTI ( TII ) 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 “TII” je skup svih značajki opreme (tehničkog sustava) i njezinih sklopova odnosno dijelova ( pozicija, komponenti, elemenata ). U općem slučaju smatra se da je oprema (tehnički sustav) ispravna ako su ispravni sastavni dijelovi i sklopovi te opreme. Promjena ispravnosti pojedinog dijela ( pozicije, elementa, komponente, …) nastupa kad jedna ili više njegovih značajki, kao što su oblik, položaj, sastav itd. odstupi od nominalnog stanja. Prof. dr. sc. IVO ČALA

PAD RADNE SPOSOBNOSTI OPREME Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 ZNAČAJKE OPREME Klasične značajke: principijelna shema opreme Funkcionalnost = f konstrukcijska dokumentacija upute i preporuke za proizvodnju Prof. dr. sc. IVO ČALA

Tehnologičnost je funkcija Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 radionički crtež količina materijala = f vrijeme pripremanja proiz. opreme kompleksnost operacija vrsti ugrađenih dijelova itd. Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Eksploatibilnost =f ukupni troškovi eksploatacije -troškovi pog. energije =f - troškovi održavanja - troškovi zastoja u eksploataciji Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 - uvjeti eksploatacije - koncepcija konstrukcije Troškovi pogonske energije = f - izradba opreme - kumulativno vrijeme uporabe - cijena pogonske energije Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Troškovi održavanja opreme = f Troškovi zastoja = f - koncepcija konstrukcije - kumulativno vrijeme uporabe - uvjeti eksploatacije - izradba opreme - cijena radova održavanja (servisa) - pouzdanost opreme - dužina i učestalost zastoja - gubitak po jedinici vremena u zastoju Prof. dr. sc. IVO ČALA

Suvremene značajke: Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Raspoloživost a) Eksponencijalna razdioba Pouzdanost b) Weibull-ova razdioba t - vrijeme λ - intenzitet kvara β - parametar oblika Weibull-ove razdiobe η - parametar razmjere Weibull-ove razdiobe 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Sposobnost za održavanje - broj popravaka u jedinici vremena - dozvoljeno prosječno vrijeme za obavljanje popravka Efektivnost - funkcionalna podobnost 1/13/2022 Prof. dr. sc. IVO ČALA

SERIJSKI SPOJ R 1 R 2 R 3 Rn RS = R 1. R 2. R 3……. . Rn; pouzdanost sustava R(t) Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1 n= 5 n= 7 n= 0 1 n= pouzdanost elemenata R(t) 1/13/2022 Prof. dr. sc. IVO ČALA

USPOREDNI (PARALELNI) SPOJ Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 RS = 1 – (1 -R 1)(1 -R 2)(1 -R 3) ……. . (1 -Rn); R(t) + Q(t) = 1 R 2 5 1 n= 0 1 n= 5 n= R 3 1 n= Rn Prof. dr. sc. IVO ČALA

PASIVNI USPOREDNI (PARALELNI ILI SPOJ SA SKLOPKOM) SPOJ Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb • Element 2 se uključuje preko sklopke, kada otkaže element 1 • postoje 3 stanja otkaza sustava: a) Element 1 radi ispravno R 1, sklopka se aktivira prije vremena QS’ i element 2 otkazuje Q 2 b) Element 1 otkazuje Q 1 i sklopka otkazuje QS c) Element 1 otkazuje Q 1, sklopka se propisno aktivira RS, ali element 2 otkazuje Q 2 RS = 1 - ( R 1·QS’·Q 2 + Q 1·QS + Q 1·RS·Q 2 ) 1/13/2022 Prof. dr. sc. IVO ČALA

POLU-SERIJSKI SPOJ Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • Otkaz jednog elementa (ili više elemenata) ne prouzrokuje otkaz sustava, nego sustav nastavlja s radom s “pogrešnom” značajkom RS = R 1·[ 1 - (1 - R 2) ·(1 - Kf) ]·R 3 • Kf – predstavlja fiktivni element sustava Prof. dr. sc. IVO ČALA

POLU-USPOREDNI SPOJ Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb • Otkazom osnovne grane 1, sustav sa paralelnom granom 2 neće ostvarivati iste performanse sustava, pa će i pouzdanost grane s ugrađenim fiktivnim elementom (Kf) biti umanjena RS = 1 - (1 - R 1) · (1 - R 2·Kf) 1/13/2022 Prof. dr. sc. IVO ČALA

KOMBINIRANI SPOJ R 2 Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb R 1 POVEĆANJE POUZDANOSTI SUSTAVA R 4 R 3 1. povećanjem pouzdanosti pozicije s najnižom pouzdanošću u sustavu, ili 2. ugradnja paralelnog spoja građenog od pozicija s najnižom pouzdanošću 3. PARALELNI SPOJ KOD VEĆINE TS IMA SLIJEDEĆE NEDOSTATKE: 1/13/2022 • skupa izvedba • veliki volumen • veliku težinu Prof. dr. sc. IVO ČALA

TROŠKOVI (C) Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb troškovi pouzdanosti CN=CP+CO troškovi održavanja opreme (Co) Cmin troškovi proizvodnje opreme (Cp) težnja Ropt POUZDANOST (R) PRIKAZ KRETANJA TROŠKOVA POUZDANOSTI 1/13/2022 Prof. dr. sc. IVO ČALA

Deduktivni pristup Induktivni pristup KAPITALNA OPREMA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Proizvodna linija 1 Proizvodna linija Oprema 21 Agregat 221 Sklop Podsklop Pozicija 1/13/2022 2221 222221 2 Proizvodna linija 3 Oprema 22 Oprema 23 Agregat 222 Agregat 223 Sklop Podsklop Pozicija 222222 Sklop 2223 Podsklop 22223 Pozicija Prof. dr. sc. IVO ČALA 222223

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Najvažniji podaci za evidentiranje kvara su: • učestalost kvara • vrijeme zastoja • troškovi održavanja Unošenje kvarova u radnu dokumentaciju u obliku šifre, a princip šifriranja mora biti prilagođen kriteriju klasifikacije. Prof. dr. sc. IVO ČALA

PRINCIP ŠIFRIRANJA Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • informacije o kvaru • informacije o okolini – vrsta kvara – uzrok kvara – način otklanjanja kvara – izvršioci popravka – – – temperatura vlažnost kiseline – otopljene u atmosferi (predionice – bojanje tkanina) evidencija kvara (primjer): a) vrsta kvara šifra vrsta kvara 11 zapečenost 12 korozija 13 deformacija (lom) 14, 15, 16 rez. brojevi 31 začepljenje . . . Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb I. TEORIJA II. TEHNOLOGIJA 1. PODLOGE ZA PROJEKTIRANJE TEHNOLOGIJE ODRŽAVANJA 2. OPĆI PRINCIPI TEHNOLOGIJE ODRŽAVANJA 3. PRISTUPI I METODE TEHNOLOGIJE ODRŽAVANJA 4. SPECIFIČNOSTI U TEHNOLOGIJI ODRŽAVANJA III. ORGANIZACIJA 1/13/2022 O D R Ž A V A N J A Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 1. PODLOGE ZA PROJEKTIRANJE TEHNOLOGIJE ODRŽAVANJA (TO) • pristup TO može biti: – projektiranje TO za novonabavljenu opremu – projektiranje TO za opremu koja se već koristi (razlika je u posjedovanju podataka) • detaljno projektiranje tehnološkog procesa održavanja (TPO) samo izuzetno: – kad je vrijednost opreme velika – kad se radi o sigurnosti Prof. dr. sc. IVO ČALA

• prvi korak u projektiranju TPO je planiranje Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 aktivnosti održavanja u ovisnosti o strategiji i vrsti opreme – – – a) koje su to aktivnosti b) koliko će biti aktivnosti c)koliki je ciklus izvođenja aktivnosti • za projektiranje TPO potrebno je posjedovati slijedeće: – a) dokumentaciju proizvođača opreme – b) poznavanje uvjeta upotrebe • utjecaj režima rada • utjecaj okoline • utjecaj načina upotrebe (rukovatelj) – d) poznavanje proizvodnih mogućnosti opreme – e) poznavanje planskog vijeka upotrebe (otpis) Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 2. OPĆI PRINCIPI TEHNOLOGIJE ODRŽAVANJA TPO TPP 2. 1. pri projektiranju tehnologije održavanja treba poznavati slijedeće: a) sustav uočavanja kvara b) metode dijagnosticiranja kvara (vizualna, taktilna, akustična, ultrazvuk itd. ) c) postojeće metode uklanjanja kvara i SM na opremi d) najjednostavniji način rastavljanja opreme e) nivo rastavljanja ovisno o planiranoj aktivnosti održavanja (čišćenje, zamjena pozicija i sl. ) f) pristup sastavljanju opreme g) ispitivanje funkcionalnosti opreme Prof. dr. sc. IVO ČALA

3. PRISTUP I METODE ODRŽAVANJA PRISTUP DJELATNIKA ODRŽAVANJA K OPREMI a) k opremi (k objektu) održavatelji npr. Procesna oprema mjerila, instrum. 1/13/2022 • dokumentacija Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb alat Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb • PRISTUP DJELATNIKA ODRŽAVANJA OD OPREME b) Od opreme sklop, agregat PROSTOR ZA ODRŽAVANJE OPREMA • Djelatnici • Automobil • Sklopovi • Građ. mehanizacija • Alat • Dokumentacija 3. 1. INDIVIDUALNA METODA 3. 2. AGREGATNA METODA 1/13/2022 Prof. dr. sc. IVO ČALA

Pranje dijelova i pozicija Rastavljanje opreme da ne Popravak ostatka stroja, kučišta. oplate Sastavljanje opreme Neupotrijebljivi dijelovi otpad Snimanje pozicija Upotrebljivi dijelovi Predaja opreme na upotrebu proizvodnja radionica Popravljeni dijelovi Sast. sklopova i agregata ispitivanje sklop. i agregata Skladište Ispitivanje opreme II. faza Dijlovi za popravak Montaža armature Bojanje i zaštita opreme 1/13/2022 Rast. sklopova i agregata Prijem opreme pranje Sklopov i agregati III. faza Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb I. faza održavanje INDIVIDUALNA I AGREGATNA METODA ODRŽAVANJA sklopova i agregata Novi dijelovi Skladište • Faza II može biti i na drugoj lokaciji • Trajanje faza I+II+III je ukupno vrijeme trajanja popravka izvođenog individualnom metodom • Trajanje faza I+III je ukupno vrijeme trajanja popravka izvođenog agregatnom metodom Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 DIJAGNOSTIKA U ODRŽAVANJU Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Dijagnostika lat. diagnosis • procjenjivanje • prepoznavanje • zaključivanje Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Održavanje po stanju • Definicija: Održavanje po stanju koristi niz tehnologija s ciljem postizanja i održavanja optimalnog pogonskog stanja strojeva i pojedinačnih komponenata tako da se mjerenjem i određivanjem tendencija fizikalnih parametara u usporedbi s poznatim graničnim vrijednostima ili specifikacijama već unaprijed otkriju, analiziraju i otklone potencijalni problemi strojeva, prije nego nastane kvar. (Hartman, 1994) 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Dijagnostičke metode • Subjektivne metode – Vezane na osjetila vida, sluha, . . . • Objektivne metode – Korištenje mjernih uređaja za mjerenje željenih parametara Prof. dr. sc. IVO ČALA

Dijagnostičke metode Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • • • vizualne metode termografija mjerenje tlaka. . . spektrografska analiza ulja ferografska analiza čestica penetrantske metode magnetske metoda ultrazvučni test analiza vibracija metoda udarnih impulsa (spm) Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Vizualne metode • Direktne • Indirektne (pregled mjesta nedostupnih oku) Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Vizualne metode - endoskopija Snimanje stanja opreme pomoću endoskopa Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Termografija • kontaktne termometre • IC kamera Prof. dr. sc. IVO ČALA

Zagrijavanje strojnog dijela Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Metode za detekciju površinskih nepravilnosti 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Penetrantske metode • Čišćenje površine • Nanošenje penetranta • Čišćenje penetranta • Nanošenje razvijača • Pregled pukotina Prof. dr. sc. IVO ČALA

Fluorescentni penetrant Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Magnetske metode • Promatranje pukotina pomoću željezne prašine (nakupine prašine signaliziraju pukotinu) Prof. dr. sc. IVO ČALA

Magnetske metode Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Magnetska metoda dijagnosticiranja pukotina 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Ultrazvučna kontrola • Mehaničke greške – Propuštanje tlačnih ili vakuumskih sistema – Kontrola stanja ležaja – Kavitacija u pumpama Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Ultrazvučna kontrola • Greške na el. instalacijama – iskrenje (arcing) – dešava se kod proboja kroz prostor (zrak). Grom je dobar prijmer. – Corona (corona) – dešava se kod napona koji nije dovoljno velik da dođe do proboja kroz zrak, već toliki da se zrak npr. oko antene ionizira te se pojavljuju plvakaste ili ljubičaste munje – (tracking) – četo nazivani kao "baby arcing" – javlja se kod oštećenih dijelova el instalacije Prof. dr. sc. IVO ČALA

Mjerenje vibracija Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Uzroci pojave vibracija SIMPTOMI GREŠAKA DJELOVANJE GREŠKE Hidraulička neuravnoteženost Kavitacija Pumpa nije odzračena Trošenje prstenastih raspora Trošenje zupčanika Trošenje ležaja VIBRACIJE Struganje rotora uslijed toplinskog zakrivljenja Mehanička neuravnoteženost Savijanje rotora Savijanje kućišta Strano tijelo u rotoru Odlomljeni dijelovi rotora Vibracijska uzbuda susjednih strojeva Vanjska uzbuda Vibracijska uzbuda preko cjevovoda Promjene na temeljima 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Vibracije zbog loše montaže • Necentriranost • Nepravilna montaža • • ležajeva Labavost Nepravilan zamjenski dio (remen) Prof. dr. sc. IVO ČALA

Ugradnja ležaja Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Mjerenje vibracija • Kontinuirano mjerenje - monitoring • Povremeno mjerenje • Kontaktnim metodama • Bezkontaktnim metodama Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Parametri kod vibracija • Vibracijski pomak ( m) • Vibracijska brzina (mm/s) • Vibracijska akceleracija (mm/s 2) • Neuravnoteženost* • Necentriranost* Prof. dr. sc. IVO ČALA DISP VEL ACC

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Proces dijagnosticiranja • analiza objekta tehničkog sustava koji će se mjeriti • priprema mjerenja • mjerenje vibracija • analiza signala (frekvencijska i harmonijsk analiza) • donošenje dijagnostičkog zaključka Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Granične vrijednosti • Definirane prema ISO sustavu • Definirane od strane proizvođača • Iskustveni podaci o graničnim vrijednostima Prof. dr. sc. IVO ČALA

ISO sustav rangiranja Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Vibracije za elektromotore Stupanj kvalitete vibracija N (normalni) Brzina vrtnje motora min-1 Dopuštena efektivna brzina vibracija (mm/s) Veličina motora 56 -132 160 -225 250 600 – 3600 1, 8 2, 8 4, 5 600 -1800 0, 71 1, 12 1, 8 1800 – 3600 1, 12 1, 8 2, 8 600 – 1800 0, 45 0, 71 1, 12 1800 – 3600 0, 71 1, 12 1, 8 R (reducirani) S (specijalni) 1/13/2022 Prof. dr. sc. IVO ČALA

Mjerenje vibracija, . . . Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Analiza podataka • Usporedba izmjerenih podataka sa preporukama • Usporedba izmjerenih podataka sa standardima. . . • Usporedba izmjerenih podataka sa iskustvenim podacima Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 SPM (Shock Puls Metod) • SPM metoda nije metoda mjerenja vibracija već mjerenje udarnih valova (impulsa) koji nastaju zbog prolaza kotrljajućeg elementa ležaja preko oštećenja. Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Mjerne veličine kod SPM-a • d. Bi; d. Bc; d. Bm ; d. Bn; Prof. dr. sc. IVO ČALA

Razvoj oštećenja ležaja Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 d. Bm vrijednost • Vrijednosti d. Bm veličine kod oštećenog ležaja: • 30 – 40 • 40 – 45 • 45 blago oštećenje ležaja jako oštećenje ležaja visok rizik od otkazivanja Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Pravila mjerenja SPM metodom Ponašanje udarnih impulsa na konstrukciji oko ležaja Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Prikaz rezultata mjerenja ležaja SPM metodom Prof. dr. sc. IVO ČALA

Oštećenje ležaja Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 Instrumenti na FSB-u • Vibrotest 60 proizvođača Brüel & Kjær Vibro Prof. dr. sc. IVO ČALA

Instrumenti na FSB-u Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb • Leonova proizvođača SPM Instrument 1/13/2022 Prof. dr. sc. IVO ČALA

Mogućnosti Leonove Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb 1/13/2022 • Mjerenje vibracija • SPM metoda • Mjerenje temperature • Mjerenje broja okretaja • Balansiranje • Mjerenje jačine i napona struje Prof. dr. sc. IVO ČALA

Zavod za industrijsko inženjerstvo ODRŽAVANJE FSB Zagreb Mjerenje Leonovom u pogonu 1/13/2022 Prof. dr. sc. IVO ČALA
