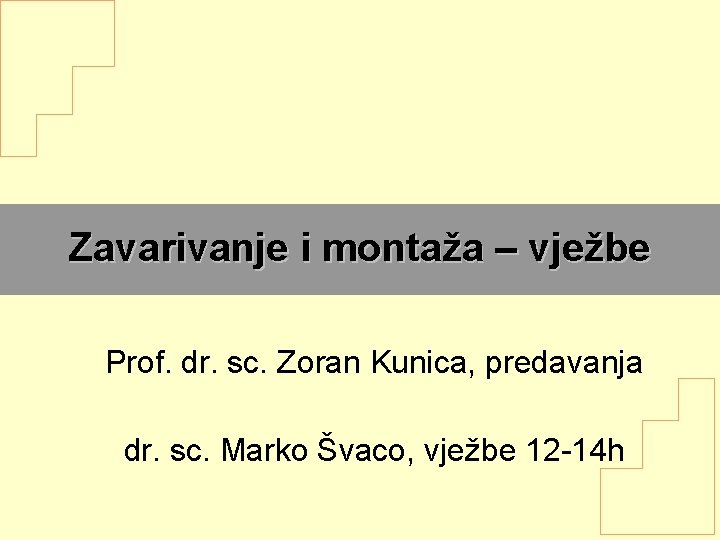

Zavarivanje i montaža – vježbe Prof. dr. sc. Zoran Kunica, predavanja dr. sc. Marko Švaco, vježbe 12 -14 h

Obavezno pohađanje vježbi n Uspješno odslušane i položene vježbe uvjet su za upis ocjene i potpis u indeks n Polaganje vježbi u obliku predaje programskog zadatka na kraju semestra n Evidencija: link n

PRIKAZ I STRUKTURIRANJE PROIZVODA ZA SKLAPANJE

oblikovanje proizvoda (konstruiranje) konstrukcijska dokumentacija n crtež: radionički, sklopni eksplodirani n sastavnica: u sklopu crteža ili zasebna n konstrukcijska dokumentacija obično nije dovoljna za oblikovanje i izvođenje montaže

oblikovanje (projektiranje) i izvođenje procesa montaže tehnološka dokumentacija n konstrukcijska dokumentacija n “posebna” dokumentacija za montažu (tehnološki list, operacijski list)

n strukturiranje proizvoda jest prvi korak u projektiranju montaže (ali i u oblikovanju proizvoda) n pri strukturiranju se posebno obraća pažnja na mogućnost tvorbe sklopova n strukturiranjem se daje naglasak funkcijskim značajkama proizvoda (posebice kompleksnih), ili pak načelnom obliku budućeg montažnog procesa i sustava n strukturiranjem se zadire samo dijelom u definiranje redoslijeda sklapanja

n struktura proizvoda prikazuje se na razne načine: drveće (grafovi) strukturna sastavnica modularna sastavnica

Primjer: Električni mlinac za kavu n Uzet će se da je "donji dio" mlinca, sklop A, već montiran, tako da treba strukturirati preostale pozicije 1 do 5 i 21. Pozicije 2 i 4 ostvaruju spoj sa sklopom A navojem.

Prikaz strukture drvećem I varijanta III varijanta

Prikaz strukturnom sastavnicom (podaci za upis u strukturnu sastavnicu) I varijanta III varijanta . 1. 1. . 2. 1. 1 SKLOP A 1 2 3 4 5 21 SKLOP A SKLOP B 3 5 1 2 4 21 SKLOP A SKLOP B 3 5 SKLOP C 1 21 2 4

Prikaz modularnom sastavnicom I varijanta III varijanta

Količinska sastavnica
