Zatita kod izoliranih mrenih sustava sustav uzemljenja s
- Slides: 20
Zaštita kod izoliranih mrežnih sustava - sustav uzemljenja s kontrolom izolacije (izolirani sustav) (do 1 k. V elektroenergetske mreže) tri sustava zaštite - strujna zaštita ( iznad 1 k. V) - mali naponi (do 50 V - signalizacija, upravljanje, …) Izolirani sustavi s kontrolom izolacije - sva trošila na zajednički zaštitni vod osnovne karakteristike - zaštitna uzemljenja (za proračun) na jednom mjestu uzemljena - trajna kontrola izolacije (nikako manje od 1 k )
mrežni kontrolnik - trajno prikazivanje otpora izolacije - signalizacija pri sniženoj izolaciji - brzo isklapanje pri zemljospoju ili brzom padu izolacije
2 1 3
dodirni napon zbog greške izolacije uz RZ << RČ uz Ri = U d = Z R Z
otpor rasprostiranja dopušteni dodirni napon struja zemljospoja dopušteni otpor uzemljenja za dodirni napon 50 V uz C =1 F, Ug 50 V i U =500 V RZv 345
direktni dodir faze
točan prikaz prolaza struje kroz čovjeka uz postojanje Ri određivanje dodirnog napona dva granična slučaja (pojednostavljenje) - otpor izolacije RC - kapacitivni otpor XC
otpor izolacije Ri Ig ovisi samo o kapacitivnom otporu faze 1, 5 km ≈ 1μf za direktni dodir neopasne jako kratke mreže
za kratke mreže kapacitivni otpor faze XC (kapacitet faze 0) uz otpor izolacije 4 – 15 k za direktni dodir neopasno
čista kapacitivna struja Struja zemljospoja izoliranog sustava napona 500 V uz različite otpore zemljospoja otpor izolacije Ri Z 300 m. A t 34 ms isklopno vrijeme
čista kapacitivna struja otpor izolacije Ri Z 600 m. A ograničenje uz t = 50 ms Z 210 m. A kapaciteta mreže t 17 ms isklopno vrijeme za mrežu 500 V 1, 2 F (2 -3 km kabela) za mrežu 1000 V 0, 6 F (1 -2 km kabela)
kompenzacija kapacitivne struje induktivitetom u zjezdištu (umjetnom) promjena dužine mreže promjena induktiviteta (nepraktično) podvostručenje dužine
dobra izolacija omogućuje ustanovljavanje pojave prvog kvara dvostruki kvar dvopolni (dvofazni)kratki spoj - napajan i uz isključen glavni prekidač mrežni kontrolnik - mjeri izolaciju mreže prije uključenja mreže - trajno mjeri izolaciju nakon uključenja uz otpor izolacije 20 /V za 500 V samosigurni uvjeti (otvorena iskra ne pali eksplozivnu smjesu metana izraka)
Izolirani sustav sa strujnom zaštitom (sustav struje greške) Z 0 za toliku g da se aktivira zaštita
za l 1 > X za l 1 < X
Izolirani sustav sa malim naponima - sigurnosni transformator - motor-gernerator ograničenog U - elektrokemijski izvori
Dodatno izoliranje djelova koje dodiruje čovjek uređaji (izolacijski materijali) podovi uređaja transformatorom (kao mali naponi)
Vrste uzemljenja - pogonsko (uzemljenje zvjezdišta) - zaštitno (dodirni napon) - za oblikovanje potencijala (VN postr. ) - gromobransko (prenaponi) RZV < RZN

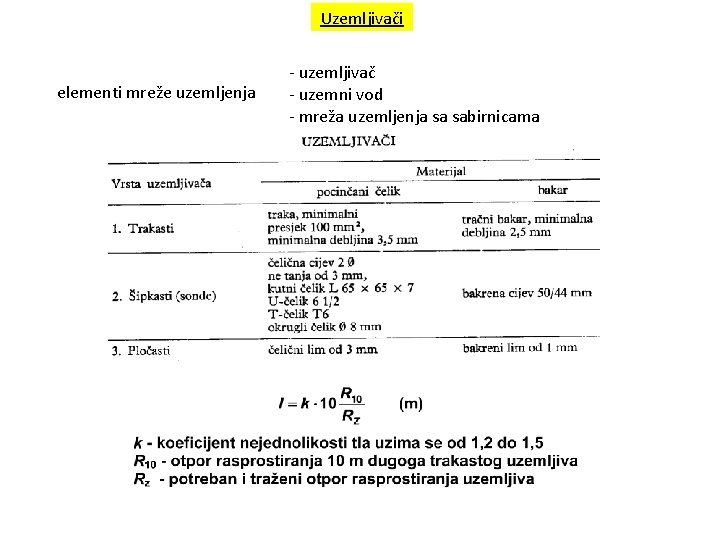

Uzemljivači elementi mreže uzemljenja - uzemljivač - uzemni vod - mreža uzemljenja sa sabirnicama

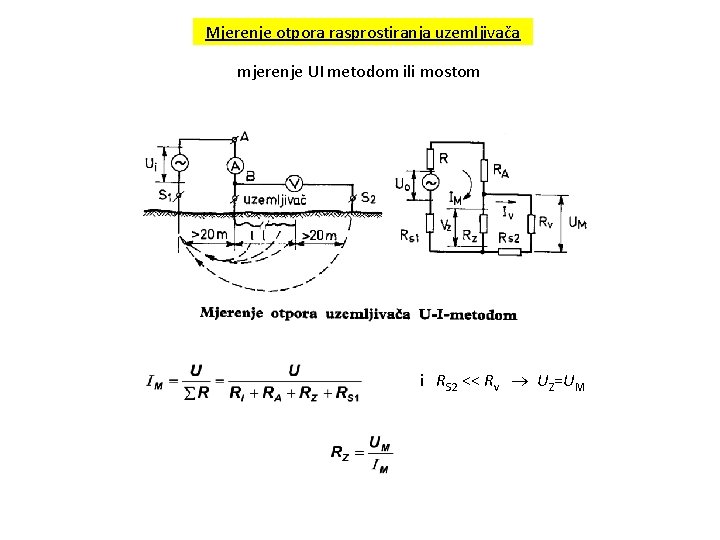

Mjerenje otpora rasprostiranja uzemljivača mjerenje UI metodom ili mostom i RS 2 << Rv UZ=UM
