Zapojení vinutí, hodinový úhel Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

• Distribuční transformátory přenášeji elektrický výkon ve všech 3 fázích, proto se konstruují jako třífázové. • Jednotlivá vinutí mohou být zapojena do hvězdy (označení Y, y), do trojúhelníku (označení D , d) nebo do lomené hvězdy (označení z). • Lomená hvězda se používá pouze na sekundární straně distribučních transformátorů k vyrovnání nesouměrného zatížení. • Vinutí na primární straně se označují velkými písmeny, na sekundární malými. Fázova rovina se podobně jako ciferník hodin rozděluje na 12 dílů po 30°. • První fáze primárního vinutí je potom velká ručička a první fáze u sekundárního vinutí malá ručička. Z této vzájemné polohy se odvozuje tzv. hodinový úhel.

Hodinový úhel Je to fázový posuv fázorů stejně označených fází ve směru hodinových ručiček od fázoru VN k fázoru NN. Středy fázorových obrazců trojúhelníku a hvězdy se musí sesouhlasit. U trojúhelníku a u lomené hvězdy se úhel měří ke spojnici středu obrazce a konce fázoru.

Hodinový úhel Yy 0

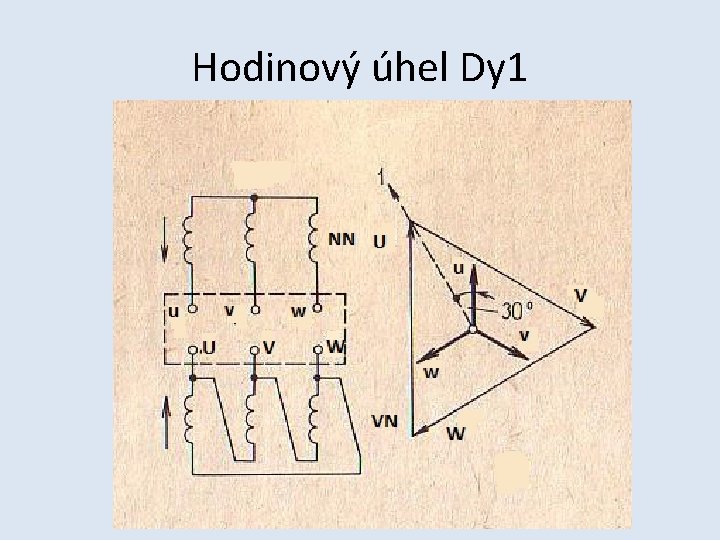

Hodinový úhel Dy 1

Hodinový úhel Yz 1

K zopakování: • Definujte pojem hodinový úhel. • Jak může být zapojeno vinutí trojfázových transformátorů? • Z čeho vycházíme při zapojování vinutí? • Kde se používá lomená hvězda?
