Zakázkový systém TECHNICKÁ MAPA. CZ Jednotná technická mapa města Krnova Představení systému - 4. 9. 2014 Bc. Dušan Stránský 4. 9. 2014

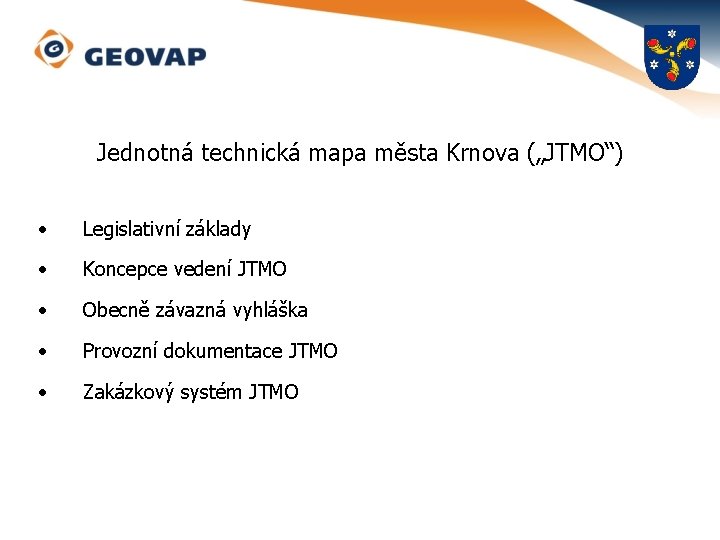

Jednotná technická mapa města Krnova („JTMO“) • Legislativní základy • Koncepce vedení JTMO • Obecně závazná vyhláška • Provozní dokumentace JTMO • Zakázkový systém JTMO
Legislativní základy Dokumentace skutečného provedení stavby („DSPS“) • Vyhláška č. 499/2006 Sb. , o dokumentaci staveb § 4 odst. 1 – rozsah DSPS stanoven přílohou č. 7 vyhlášky ü Průvodní zpráva ü Souhrnná technická zpráva ü Situační výkresy ü Výkresová dokumentace ü Geodetická část - Číselné a grafické vyjádření výsledků zaměření stavby, polohopis s výškopisnými údaji, měřické náčrty s číselnými údaji, seznamem souřadnic a výšek, a technická zpráva podle jiného právního předpisu. • Vyhláška č. 31/1995 Sb. , kterou se provádí zákon o zeměměřictví („ZZ“) mj. uvádí: ü § 13 odst. 4 písm. g) – měření skutečného provedení stavby podléhá ověření dle ZZ ü § 13 odst. 5 písm. b) – zhotovení geodetické části DSPS podléhá ověření dle ZZ ü § 13 odst. 6 – polohové a výškové zaměření veškerých podzemních staveb a zařízení se provádí vždy před zakrytím
Legislativní základy Technické mapy • Zákon č. 200/1994 Sb. , o zeměměřictví, § 4 odst. 1 písm. l) „Založení a vedení technických map obcí je zeměměřickou činností ve veřejném zájmu. “ • Vyhláška č. 233/2010 Sb. , o základním obsahu technické mapy obce ü Standard technické mapy obce (TMO) ü Určení podkladů TMO ü Určení základního obsahu TMO • Zákon č. 200/1994 Sb. , o zeměměřictví, § 20 odst. 3 písm. l) – zmocnění obcí k vydání OZV ü Obsah technické mapy nad rámec základního obsahu technické mapy obce ü Povinnost vlastníka stavby ohlásit a doložit změny týkající se obsahu technické mapy obce ü Podmínky zpracování a předávání geodetické části dokumentace skutečného provedení stavby při plnění povinnosti
Legislativní základy Technické mapy • Zákon č. 183/2006 Sb. , Stavební zákon, § 121 odst. 1 …… Pokud se stavba nachází na území obce, která vede technickou mapu obce a pro účely jejího vedení vydala obecně závaznou vyhlášku, stavebník rovněž doloží doklad o tom, že příslušnému obecnímu úřadu byly ohlášeny a doloženy změny týkající se obsahu technické mapy obce. • Obecně závazná vyhláška o vedení TMO ü Vzorové znění schválené Ministerstvem vnitra ČR ü Stanovení obsahu TMO nad rámec vyhlášky o základním obsahu TMO ü Provozní dokumentace TMO – „provozní řád“ + datový model
Koncepce vedení JTMO • Minimalizovat dopady na MÚ (personální, pracovní náplň, administrativa) • Vyhláška JTMO + provozní dokumentace JTMO • Výkonný správce JTMO • Zavedení zakázkového systému JTMO ü Evidence vstupů ü Výdej dat (projektant) ü Statistiky ü Přehled o stavu rozpracovanosti ü Výdeje akceptačních protokolů
Koncepce vedení JTMO
Obecně závazná vyhláška města Krnov • Dne 14. 5. 2014 schválena Zastupitelstvem města obecně závazná vyhláška o vedení technické mapy obce č. 3/2014 • Platnost od 1. 10. 2014 • Vydání Provozní dokumentace a ceníku JTMO uveřejnění na stránkách města Krnova • Založení zakázkového systému JTMO Zakázkový systém JTMO
Obecně závazná vyhláška města Krnov • Vymezení pojmů – změna obsahu TMO • Stanovení obsahu TMO nad rámec základního obsahu – Příloha č. 1 OZV • Stanovení ohlašovací povinnosti vlastníkům staveb • Podmínky zpracování a předávání geodetické části DSPS

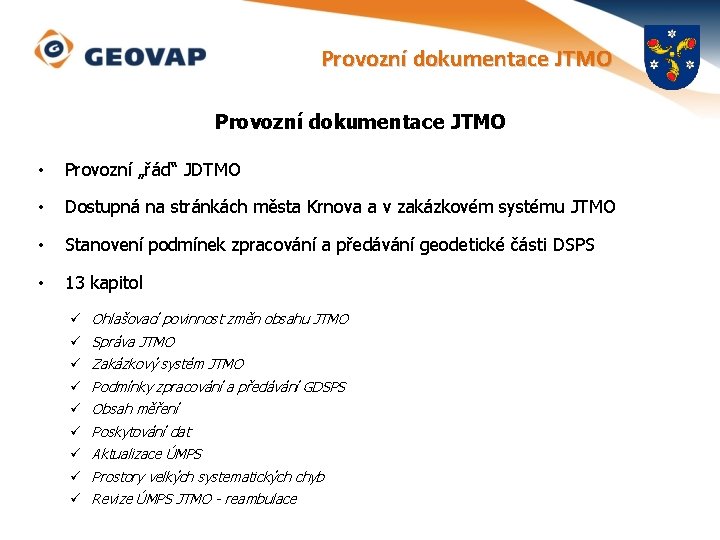

Provozní dokumentace JTMO • Provozní „řád“ JDTMO • Dostupná na stránkách města Krnova a v zakázkovém systému JTMO • Stanovení podmínek zpracování a předávání geodetické části DSPS • 13 kapitol ü Ohlašovací povinnost změn obsahu JTMO ü Správa JTMO ü Zakázkový systém JTMO ü Podmínky zpracování a předávání GDSPS ü Obsah měření ü Poskytování dat ü Aktualizace ÚMPS ü Prostory velkých systematických chyb ü Revize ÚMPS JTMO - reambulace
Provozní dokumentace JTMO Základní ustanovení • Obsah JTMO – vyhláška č. 233/2010 Sb, příloha č. 1 OZV • Dělení JTMO ü Účelová mapa povrchové situace („ÚMPS) ü Inženýrské sítě dopravní a technické infrastruktury („IS“) • Veškeré podklady musí být ověřeny ÚOZI – viz vyhláška č. 31/1995 Sb. • Zpracování GDSPS dle datového modelu JTMO – Příloha provozní dokumentace JTMO – přípustné zpracování dle směrnic správců TI
Provozní dokumentace JTMO Ohlašovací povinnost • Změny obsahu JTMO ü výsledky výstavby objektů a sítí dopravní infrastruktury na zemském povrchu, nad ním a pod ním, zahrnutých do obsahu technické mapy obce ü výsledky stavebních činností, které ovlivňují prostorovou polohu již existujících objektů a sítí dopravní a technické infrastruktury na zemském povrchu, nad ním a pod ním, zahrnutých do obsahu technické mapy obce ü odstranění staveb • Ohlašovací povinnost změn obsahu JTMO není splněna podáním ohlášení změn do katastru nemovitostí nebo řízením resp. oznámením učiněným před jakýmkoliv jiným správním orgánem. • Lhůty předání – stanoveny OZV • Doklad o převzetí změn – vydává Výkonný správce (zakázkový systém)
Provozní dokumentace JTMO Správa JTMO • Správce JTMO – Město Krnov • Výkonný správce JTMO – GEOVAP, spol. s r. o. • ü Spravuje datový sklad JTMO ü Provozuje zakázkový systém JTMO ü Zpracovává vstupy do JTMO – kontroly správnosti, vede informace o prvcích JTMO ü Poskytuje výstupy smluvním partnerům, geodetům, projektantům Ochrana dat JTMO ü Data uložena v datovém skladu (databázi) – autorizovaný přístup pracovníků Výkonného správce ü Výdej dat pouze za účely uvedenými v žádosti o výdej a na základě podmínek daných městem a smluvními partnery
Provozní dokumentace JTMO Zakázkový systém JTMO • krnov. technickamapa. cz • Funkcionality zakázkového systému ü Registrace do systému ü Zadávání požadavků na výdej ü Předávání dat k akceptaci ü Výdej dokladů o převzetí změn obsahu JTMO ü Přehledy žádostí dle stavu rozpracovanosti ü Mapové okno ü FAQ, Podpora

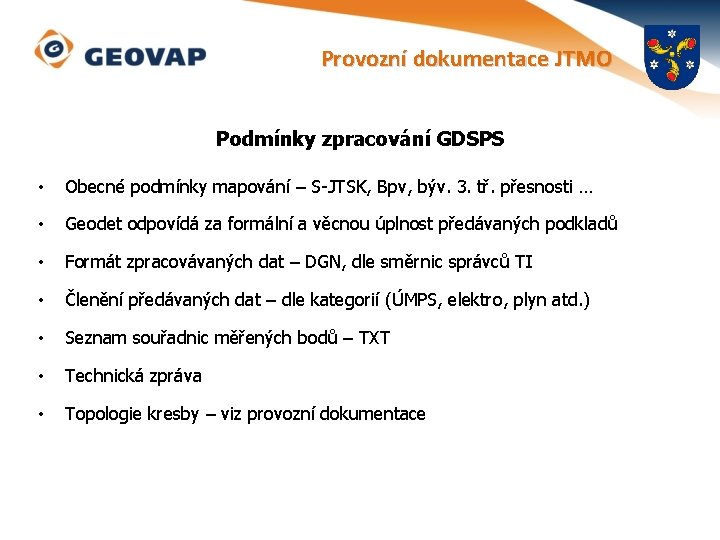

Provozní dokumentace JTMO Podmínky zpracování GDSPS • Obecné podmínky mapování – S-JTSK, Bpv, býv. 3. tř. přesnosti … • Geodet odpovídá za formální a věcnou úplnost předávaných podkladů • Formát zpracovávaných dat – DGN, dle směrnic správců TI • Členění předávaných dat – dle kategorií (ÚMPS, elektro, plyn atd. ) • Seznam souřadnic měřených bodů – TXT • Technická zpráva • Topologie kresby – viz provozní dokumentace
Provozní dokumentace JTMO Obsah měření • Změny obsahu JTMO se pořizují pouze formou přímého měření • Převzaté linie (např. katastrální mapa) – odevzdávat zvlášť • Náplň ÚMPS, IS – viz provozní dokumentace • Povrchové znaky IS (šoupě, šachta, sloup atd. ) – součást ÚMPS
Provozní dokumentace JTMO Poskytování dat JTMO • Každý výdej dat je kontrolován pracovníky výkonného správce (oprávněnost, rozsah, splnění podmínek města a smluvních partnerů) • Výdej dat ÚMPS do 2 ha zdarma • Výdej dat IS pouze na základě souhlasu jejich vlastníka/správce • Zaměření GDSPS – povinná žádost o aktualizační výkres • Pravidla poskytování dat – viz provozní dokumentace
Provozní dokumentace JTMO Aktualizace ÚMPS • Provádí pouze geodet – ověření ÚOZI • Uvedení části ÚMPS v poskytnutém aktualizačním výkrese do souladu se stavem v terénu ü Doměření nových prvků JTMO ü Odmazání neexistujících prvků ü Napojení stávajících a nových prvků (topologie) • Zaměření identických bodů – povinné (důvod k reklamaci) • Topologické kontroly • Postupy práce s poskytnutým výkresem – viz provozní dokumentace • Technická zpráva – vzorová znění – viz provozní dokumentace
Provozní dokumentace JTMO Prostory velkých systematických chyb • Zjištění odchylek na identických bodech • Výkonný správce vede evidenci prostorů • Řešení provádí Výkonný správce – komplexní oprava ü Doručení opravené zakázky ü Kontrolní měření dotčeného území Revize ÚMPS JTMO - reambulace • Probíhá standardně jako aktualizace • Odevzdání – zápisníky podrobného měření, výpočetní protokoly, přehledky PBPP
Zakázkový systém JTMO krnov. technickamapa. cz
krnov. technickamapa. cz www. geovap. cz
