ZABBIX ILE SUNUCU PERFORMANSININ IZLENMESI Mustafa COAR smail

ZABBIX ILE SUNUCU PERFORMANSININ IZLENMESI Mustafa COŞAR - İsmail ARIK - Murat DOĞAN Hitit Üniversitesi Bilgi İşlem Daire Başkanlığı

GIRIS Sunucu sistemleri bilgi işlem merkezinin omurga ve firewall sistemlerinden sonra gelen en önemli cihazlarıdır. Sunucularda oluşabilecek anlık kesintiler ya da performans düşüklüğü, üzerlerinde kurulu olan uygulamaların sorunlarla karşılaşmasına ya da uygulamaların çalışmamasına sebebiyet vermektedir.

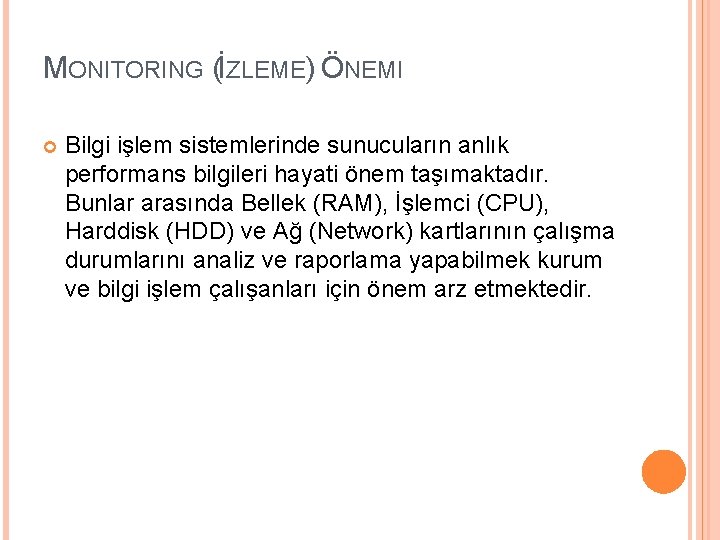

MONITORING (İZLEME) ÖNEMI Bilgi işlem sistemlerinde sunucuların anlık performans bilgileri hayati önem taşımaktadır. Bunlar arasında Bellek (RAM), İşlemci (CPU), Harddisk (HDD) ve Ağ (Network) kartlarının çalışma durumlarını analiz ve raporlama yapabilmek kurum ve bilgi işlem çalışanları için önem arz etmektedir.

MONITORING NEDEN YAPıLıR? Sistem ve ağ yapısını izlemek(monitoring), Sistem ve ağ yapısında oluşabilecek olası hataları ve hatalara yakın durumları öğrenmenize ve anlık müdahale ederek, sistem ve ağ yapısının çalışmasına sorun teşkil edecek durumları kontrol altında tutmanıza yardımcı olur. Böylece veri merkezinizde kurmuş olduğunuz yapının sağlıklı ve kararlı çalışması sağlanır.

MONITORING NEDEN YAPıLıR? Örnek olarak : Sunucu(Server) ve Veri Depolama ünitelerinde(Storage); Disklerinizin kullanım oranları ve zamanla kapasite büyüme oranları nasıl? Donanımsal herhangi bir arıza durumu var mı? Gün içerisinde işlemci (CPU) bellek (memory) kullanım durumları? Bazı uygulamalar yada kullanılmayan servisler gereksiz yoğunluklar oluşturuyor mu?

MONITORING NEDEN YAPıLıR? Disk doluluk oranının %90’lara ulaştı mı? Sunucuların ethernet kartlarının yoğunluk durumları ? Web sayfalarının hızları ve cevap verme süreleri nedir ? FTP, Web, Mail servisleri çalışıyor mu? …. . Kısaca veri merkezinde olup bitenleri bilmek ve anlık müdahalelerde bulunmak adına monitoring yapılır.

ZABBIX ILE SUNUCU PERFORMANSıNıN İZLENMESI

ZABBIX NEDIR? Zabbix, BT altyapı bileşenlerinin performansı için tasarlanmış enterprise seviyede açık kaynaklı kodlu uygulama izleme yazılımıdır. Zabbix ile oldukça başarılı izleme ve yönetme senaryoları kurabilir. Zabbix ile sisteminizdeki sunucuları, network cihazlarını, printer vb. aygıtları izleyebilir. Ftp, http, snmp vb. servisleri izleyerek oluşacak durumlara göre bildirim alabilir. Önceden tanımlanan olaylara göre sistem yöneticisine e-mail, jabber ya da sms ile bildirimler gönderilebilir.

ZABBIX YAZıLıMıNıN GENEL ÖZELLIKLERI Bu yazılımın bilgi işlem faaliyetleri için önemli sayılabilecek bazı özellikleri şu şekilde verilebilir. GPL ile lisanslama Gerçek zamanlı grafik Yüksek verimlilik ve kullanılabilirlilik Web üzerinden kolay kurulum ve yapılandırma Veritabanında tarihsel bilgiler saklama Ağ cihazlarını otomatik keşif Stabil çalışma Güvenli kullanıcı doğrulama (AD/LDAP) entegrasyonu ile kullanıcılara izinler ve yetkiler tanımlanabilme Veritabanı : My. SQL, Postgre. SQL, Mongo. DB, Oracle, ya da SQLite

ZABBIX NASıL ÇALıŞıR Zabbix yazılımı CPU, memory ve port durumlarını da monitör edebilen bir yazılımdır. Apache, Mysql ve Php ile beraber çalışır. Snmp protokolü kullanan Zabbix yazılımı TCP 10050 portunu kullanır. Sunucu tarafına Zabbix Server modülünün, performansın izleneceği client tarafına da Zabbix agent modülünün kurulması gerekmektedir. Client sunuculara yüklenen agent vasıtasıyla istenen Windows ve Linux platformundaki tüm sunucuların performans bilgileri monitör edilebilmektedir. İstenildiği şekilde grafiksel raporlar üretilebilmektedir.

ZABBIX ÖN PAKETLERIN YÜKLENMESI #yum clean all #yum repolist #yum install httpd-devel #yum install mysql-server #yum install php-cli php-common php-devel php-pear php-gd php-mbstring php-mysql php-xml

ZABBIX ÖN PAKETLERIN YÜKLENMESI

MYSQL PAKETLERININ YÜKLENMESI Cent. OS/RHEL 6: # rpm -Uvh http: //repo. zabbix. com/zabbix/2. 2/rhel/6/x 86_64/zab bix-release-2. 2 -1. el 6. noarch. rpm Cent. OS/RHEL 5: # rpm -Uvh http: //repo. zabbix. com/zabbix/2. 2/rhel/5/x 86_64/zab bix-release-2. 2 -1. el 5. noarch. rpm #yum install zabbix-server-mysql zabbix-web-mysql zabbix-agent zabbix-java-gateway

MYSQL KURULUMU # mysql_secure_installation komutu kullanılarak mysql kurulumu yapılır. > Create Database zabbix Character Set Utf 8; >GRANT ALL PRIVILEGES on zabbix. * to 'zabbix'@'localhost' IDENTIFIED BY 'SECRET_PASSWORD'; > FLUSH PRIVILEGES; > quit #mysql -u zabbix -p zabbix < /usr/share/doc/zabbix-servermysql-2. 2. 6/create/schema. sql #mysql -u zabbix -p zabbix < /usr/share/doc/zabbix-servermysql-2. 2. 6/create/images. sql # mysql -u zabbix -p zabbix < /usr/share/doc/zabbix-servermysql-2. 2. 6/create/data. sql

PHP YAPıLANDıRMASı “/etc/httpd/conf. d/zabbix. conf” dosyası içiresinde timezone ayarlarının aşağıdaki gibi yapılandırılması gerekmektedir. PHP paketlerinin kurulumu sonrasında “/etc/php. ini” dosyası default olarak aşağıdaki değerler gelecektir, max_execution_time = 600 max_input_time = 600 memory_limit = 256 M post_max_size = 32 M upload_max_filesize = 16 M php_value date. timezone Asia/Istanbul ya da php_value date. timezone Europe/Istanbul

SERVISLERIN YENIDEN BAŞLATıLMASı # chkconfig httpd on ; service httpd restart # chkconfig mysqld on ; service mysqld start # chkconfig zabbix-server on ; service zabbixserver start

KONFIGURASYON AYARLARı http: //sunucuipsi/zabbix/setup. php

KONFIGURASYON AYARLARı

ZABBIX SERVER MONITOR EKRANI

WINDOWS ZABBIX AGENT KURULUMU Kurulum için öncelikle ihtiyacınız olan Zabbix Agent dosyalarıdır. Agent dosyalarına http: //www. zabbix. com/download. php sayfasında yer alan Zabbix “pre-compiled agents” başlığı altında bulunan paketlerden sunucu sistemine uygun olan agent dosyalarının indirilmesi gerekmektedir. zabbix_agentd. conf dosyasının içeriği aşağıdaki gibi olmalıdır. Server= [zabbix server ip] Hostname= [Hostname of client system] Listen. Port=10050 Debug. Level=3 Log. File=C: Zabbixzabbix_agentd. log

WINDOWS ZABBIX AGENT KURULUMU Server: Zabbix sunucusunun full adı veya IP adresi (zabbix. alanadiniz. com gibi) Hostname: Zabbix sunucuda bu bilgisayar için vereceğiniz unique isimdir. Örneğin Mail. Server Listen. Port: Zabbix sunucunuzun isteklerini hangi porttan dinleyeceğini seçebilirsiniz. Standard olarak 10050 portu kullanılır. Debug. Level: Olası sorunları bulmanıza yarayacak log kayıt düzeyidir. Varsayılan düzey 3 olarak gelmektedir. Düzey 3 olduğunda hataları kaydeder. Tüm süreçleri log’layarak sorun çözmek için bu düzeyi 4 yapabilirsiniz. Log. File: Logları nereye kaydedeceğini belirten satırdır.

WINDOWS ZABBIX AGENT KURULUMU Yönetici olarak Command satırı çalıştırıldıktan sonra C: Zabbix klasörü içerisine girilerek C: cd zabbix> zabbix_agentd. exe --install ( install yap) C: cd zabbix> zabbix_agentd. exe --install -s (otomatik starta ekle)

LINUX ZABBIX AGENT KURULUMU Cent. OS/RHEL 6: # rpm -Uvh http: //repo. zabbix. com/zabbix/2. 2/rhel/6/x 86_64/zabbixrelease-2. 2 -1. el 6. noarch. rpm # yum install zabbix-agent Ubuntu 12. 04 LTS: # wget http: //repo. zabbix. com/zabbix/2. 2/ubuntu/pool/main/z/za bbix-release/zabbix-release_2. 2 -1+precise_all. deb # dpkg -i zabbix-release_2. 2 -1+precise_all. deb # apt-get update # apt-get install zabbix-agent

LINUX ZABBIX AGENT KURULUMU “/etc/zabbix_agentd. conf “ dosyasında yapılması gereken değişiklikler, Server=[zabbix server ip] Hostname=[ Hostname of client system ] Debug. Level=3 Listen. Port=10050 Log. File=/var/log/zabbix_agentd. log Konfigurasyon dosyasının içeriği tamamlandıktan sonra agent servisinin çalıştırılması gerekmektedir. # /etc/init. d/zabbix-agent start # /etc/init. d/zabbix-agent stop # chkconfig zabbix-agent on

HITIT ÜNIVERSITESINDE ZABBIX KULLANıMı

UYARı (TRIGGER) EKRANı

CPU – YÜK GRAFIĞI

ETHERNET KULLANIM GRAFIĞI

NETWORK CIHAZ GRAFIĞI

WEB SAYFASı GRAFIKLERI

SISTEMIN AYAKTA KALMA SÜRESI

ÖZEL EKRAN

ALıNAN SON VERILER

EN IYI SISTEM IZLEME ARAÇLARı Top 5 best system monitoring tools www. thegeekstuff. com - 2009

YAZıLıM KARŞıLAŞTıRMASı - 2013 Feature Basic features (CPU, disk, memory) Nagios YES Zenoss YES Zabbix YES Auto discovery License Inventory Support Plug in support Web Dashboard Windows Monitering SNMP Trapping Syslog Monitering Trend Analysis Google Maps View Graphical Reports User friendly configuration Performance and reliability Plug-in API support Security Monitering Partial Free No YES Free Partial Free Good Partial Free Excellent YES Partial YES YES Partial NO YES NO Partial YES NO YES YES Partial Medium High Low Partial YES NO NO NO

ALTERNATIF SUNUCU MONıTOR YAZıLıMLARı NAGIOS CORE Nagios Core, açık kaynaklı, bir ağ ve sistem izleme yazılımıdır. Bir ağdaki bileşenlerde ortaya çıkan problemleri ön tanımlı kritik seviyelere ulaşmadan önce sistem yöneticilerine iletir ve problemler ile ilgili çözümler ortaya koyabilir.

CACTI Cacti, açık kaynak kodlu, network üzerinde bulunan cihazların bellek, disk, ağ bantgenişliği kullanımı CPU yükü gibi bilgilerini web arabiriminde grafiksel olarak gösteren bir uygulamadır. Network üzerinde bilgiler toplamak için SNMP ve RRDTool uygulamasını kullanmaktadır.

ICINGA Zabbix Hazır denetimler içerir. Icinga Denetim eklemek betik yazmayı gerektirir. Gelişmiş grafik çizme özelliği Grafik çizmek için ek vardır. uygulamaya ihtiyaç duyar. Web arayüzü özelleştirilebilir. Salt okunur yapıda bir arayüzü vardır. Kullanıcılara yetkilendirme yapabilir. Yetkilendirme özelliği yok. Autodiscovery özelliği var. Autodiscovery özelliği yok.

MUNIN

ZENOSS Zenoss yaptığı işe göre sistem kaynaklarını fazla tüketiyor.

OPMANAGER Uçtan uca ağ izleme yazılımıdır. Kritik yönlendiriciler, Wan linkleri, anahtarlar, güvenlik duvarları, Vo. IP çağrı yolları, fiziksel ve sanal sunucular, domain denetleyicileri ve diğer BT altyapı cihazları gibi BT kaynaklarını kapsayan gelişmiş hata ve performans yönetimi işlevselliği sağlar.

SONUÇLAR Zabbix yazılımı ile bilgi işlem sistem odasında kullanılan fiziksel ve sanal sunucuların CPU, HDD, RAM, ethernet kartı ve disk kapasiteleri monitör edilebilmekte, sunuculardan alınan değerler grafiksel olarak görüntülenebilmekte ve bu değerler üzerinden raporlama ve analiz yapma olanağı sunulmaktadır. Bu analiz ve raporlar yardımıyla doğru zamanda ve doğru bileşene acil müdahale ve bakım onarım süreci hızlanmaktadır.

SONUÇLAR Kurulumu ve yapılandırması kolay olan Zabbix programının GPL ile lisanslanması sayesinde kurumlara herhangi ek bir maliyeti getirmediğinden ücretli paket yazılımlara nispeten karar ve destek anlamında ikna edici bir özelliğe sahiptir. Yazılım tarafından üretilen anlık uyarı mesajlarının mail adresine yönlendirilmesi sayesinde program başında olunmasa bile kontrol sağlanmış olmaktadır. Özel konfigürasyonlar yardımıyla farklı izleme ve raporlama seçenekleri de yapılandırılabilir.

MONITORING SONUCU Soruna daha kısa sürede müdahale Daha kısa sürede çözüm Analiz ve optimizasyon Performanslı çalışan sunucular.

TEŞEKKÜRLER Mustafa COŞAR - İsmail ARIK - Murat DOĞAN Hitit Üniversitesi Bilgi İşlem Daire Başkanlığı
