Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

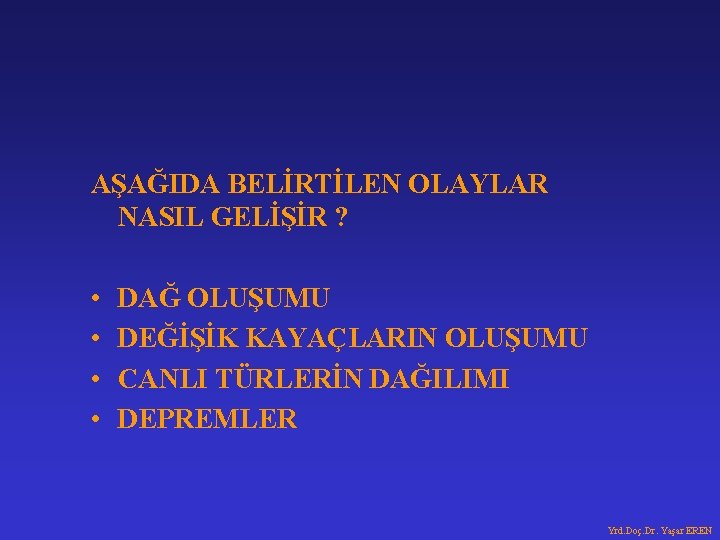

AŞAĞIDA BELİRTİLEN OLAYLAR NASIL GELİŞİR ? • • DAĞ OLUŞUMU DEĞİŞİK KAYAÇLARIN OLUŞUMU CANLI

AŞAĞIDA BELİRTİLEN OLAYLAR NASIL GELİŞİR ? • • DAĞ OLUŞUMU DEĞİŞİK KAYAÇLARIN OLUŞUMU CANLI TÜRLERİN DAĞILIMI DEPREMLER Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

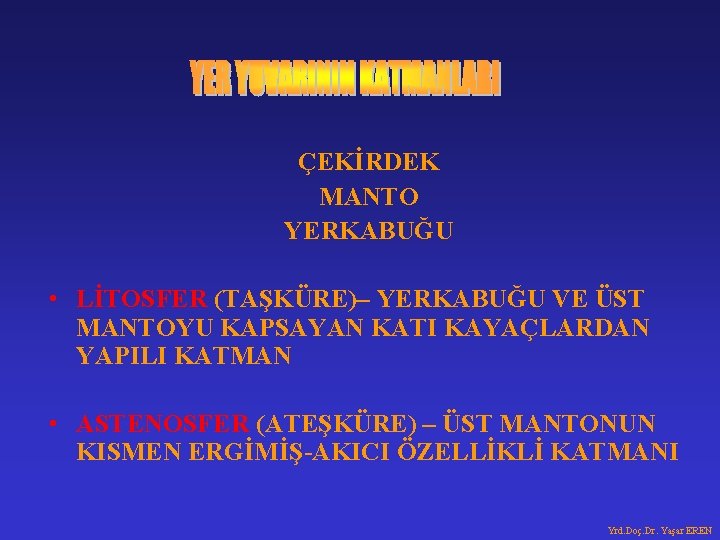

ÇEKİRDEK MANTO YERKABUĞU • LİTOSFER (TAŞKÜRE)– YERKABUĞU VE ÜST MANTOYU KAPSAYAN KATI KAYAÇLARDAN YAPILI

ÇEKİRDEK MANTO YERKABUĞU • LİTOSFER (TAŞKÜRE)– YERKABUĞU VE ÜST MANTOYU KAPSAYAN KATI KAYAÇLARDAN YAPILI KATMAN • ASTENOSFER (ATEŞKÜRE) – ÜST MANTONUN KISMEN ERGİMİŞ-AKICI ÖZELLİKLİ KATMANI Yrd. Doç. Dr. Yaşar EREN

ALFRED WEGENER 1900’ LERDE METEOROLOG OLAN ALFRED WEGENER TARAFINDAN FOSİL BULUNTULARINA DAYANILARAK GELİŞTİRİLEN BU

ALFRED WEGENER 1900’ LERDE METEOROLOG OLAN ALFRED WEGENER TARAFINDAN FOSİL BULUNTULARINA DAYANILARAK GELİŞTİRİLEN BU TEORİ 1960’LI YILLARA KADAR BİLİM ADAMLARI TARAFINDAN KABUL GÖRMEMİŞTİR. Yrd. Doç. Dr. Yaşar EREN

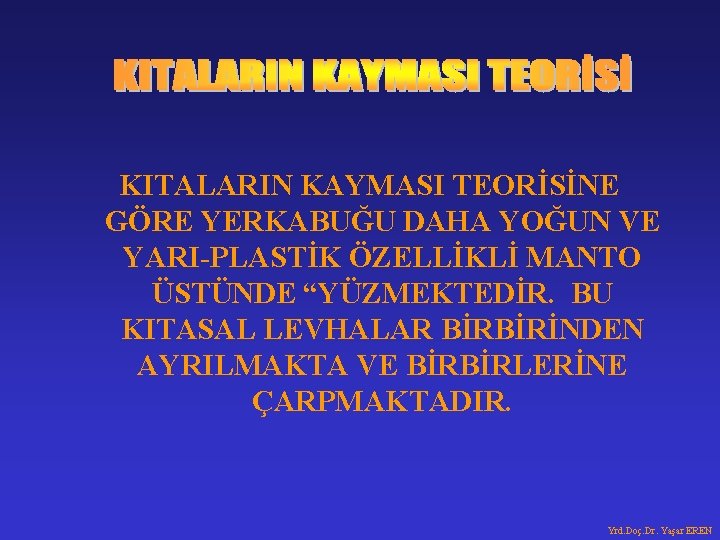

KITALARIN KAYMASI TEORİSİNE GÖRE YERKABUĞU DAHA YOĞUN VE YARI-PLASTİK ÖZELLİKLİ MANTO ÜSTÜNDE “YÜZMEKTEDİR. BU

KITALARIN KAYMASI TEORİSİNE GÖRE YERKABUĞU DAHA YOĞUN VE YARI-PLASTİK ÖZELLİKLİ MANTO ÜSTÜNDE “YÜZMEKTEDİR. BU KITASAL LEVHALAR BİRBİRİNDEN AYRILMAKTA VE BİRBİRLERİNE ÇARPMAKTADIR. Yrd. Doç. Dr. Yaşar EREN

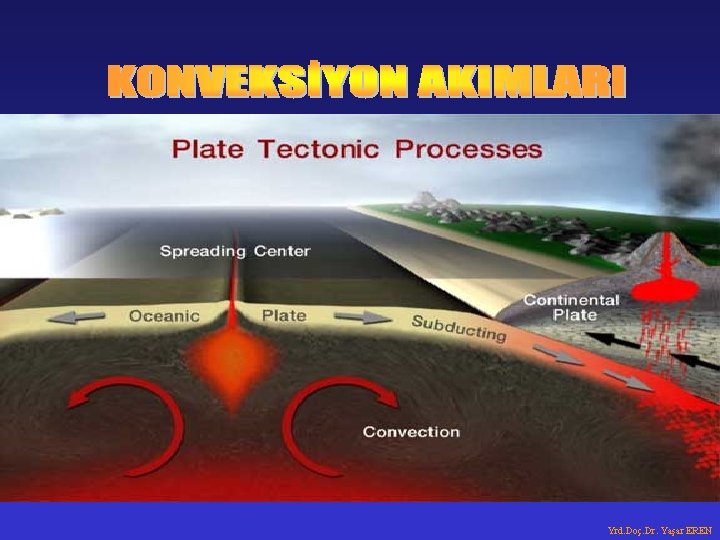

WEGENER’E GÖRE LEVHALARI HAREKET ETTİREN GÜÇ MANTODAKİ KONVEKSİYON AKIMLARIDIR. DEĞİŞİK YOĞUNLUKLU MAGMALAR KONVEKSİYON AKIMLARINI

WEGENER’E GÖRE LEVHALARI HAREKET ETTİREN GÜÇ MANTODAKİ KONVEKSİYON AKIMLARIDIR. DEĞİŞİK YOĞUNLUKLU MAGMALAR KONVEKSİYON AKIMLARINI OLUŞTURMAKTADIR. Yrd. Doç. Dr. Yaşar EREN

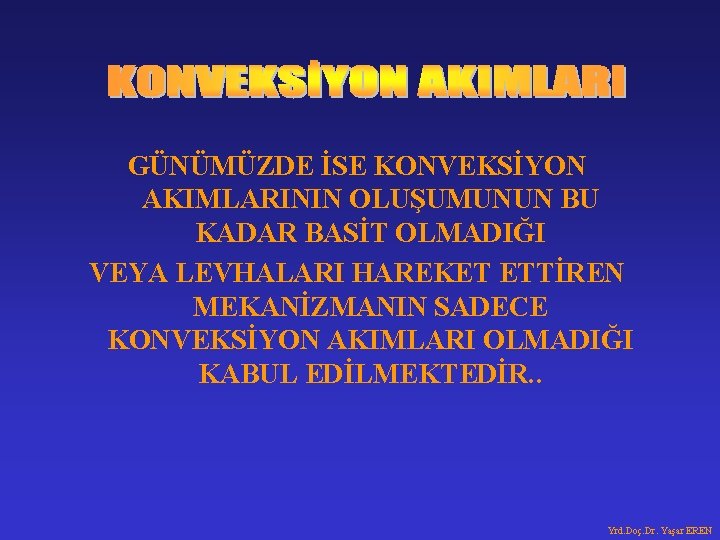

GÜNÜMÜZDE İSE KONVEKSİYON AKIMLARININ OLUŞUMUNUN BU KADAR BASİT OLMADIĞI VEYA LEVHALARI HAREKET ETTİREN MEKANİZMANIN

GÜNÜMÜZDE İSE KONVEKSİYON AKIMLARININ OLUŞUMUNUN BU KADAR BASİT OLMADIĞI VEYA LEVHALARI HAREKET ETTİREN MEKANİZMANIN SADECE KONVEKSİYON AKIMLARI OLMADIĞI KABUL EDİLMEKTEDİR. . Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

*2 Yrd. Doç. Dr. Yaşar EREN

*2 Yrd. Doç. Dr. Yaşar EREN

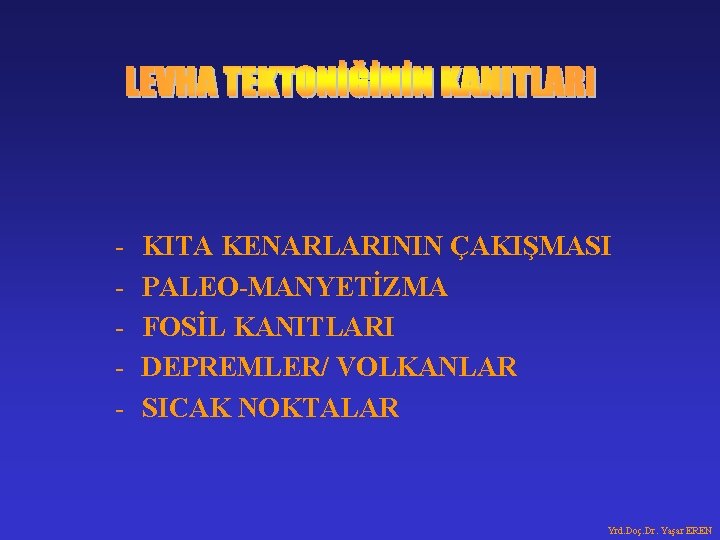

- KITA KENARLARININ ÇAKIŞMASI PALEO-MANYETİZMA FOSİL KANITLARI DEPREMLER/ VOLKANLAR SICAK NOKTALAR Yrd. Doç. Dr.

- KITA KENARLARININ ÇAKIŞMASI PALEO-MANYETİZMA FOSİL KANITLARI DEPREMLER/ VOLKANLAR SICAK NOKTALAR Yrd. Doç. Dr. Yaşar EREN

BÜTÜN KITALAR YANYAN GETİRİLDİĞİNDE BİR YAP-BOZ BULMACASININ PARÇALARI GİBİ BİRBİRİ İLE UYUŞMAKTADIR Yrd. Doç.

BÜTÜN KITALAR YANYAN GETİRİLDİĞİNDE BİR YAP-BOZ BULMACASININ PARÇALARI GİBİ BİRBİRİ İLE UYUŞMAKTADIR Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Plate Tectonics Yrd. Doç. Dr. Yaşar EREN

Plate Tectonics Yrd. Doç. Dr. Yaşar EREN

DÜNYA TARİHİ BOYUNCA YERİN MANYETİK KUTUPLARI TERSLENMİŞTİR. BU TERSLENME RİFT VADİLERİNDE AÇIKÇA BELİRLENMEKTEDİR. Yrd.

DÜNYA TARİHİ BOYUNCA YERİN MANYETİK KUTUPLARI TERSLENMİŞTİR. BU TERSLENME RİFT VADİLERİNDE AÇIKÇA BELİRLENMEKTEDİR. Yrd. Doç. Dr. Yaşar EREN

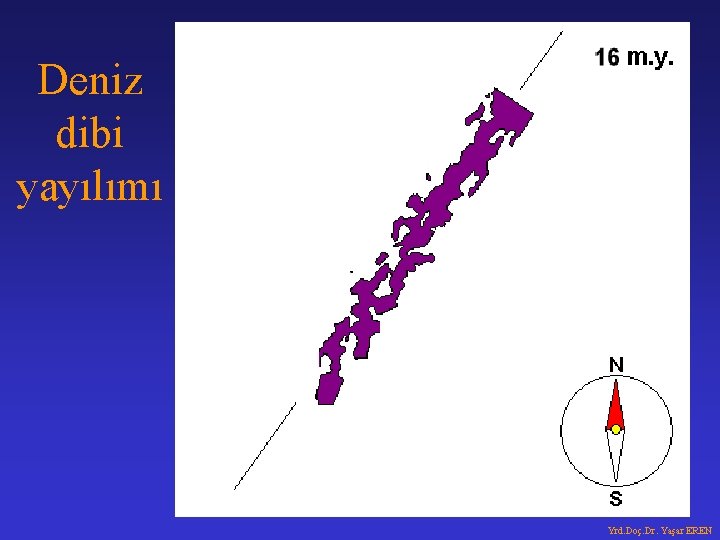

Deniz dibi yayılımı Yrd. Doç. Dr. Yaşar EREN

Deniz dibi yayılımı Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

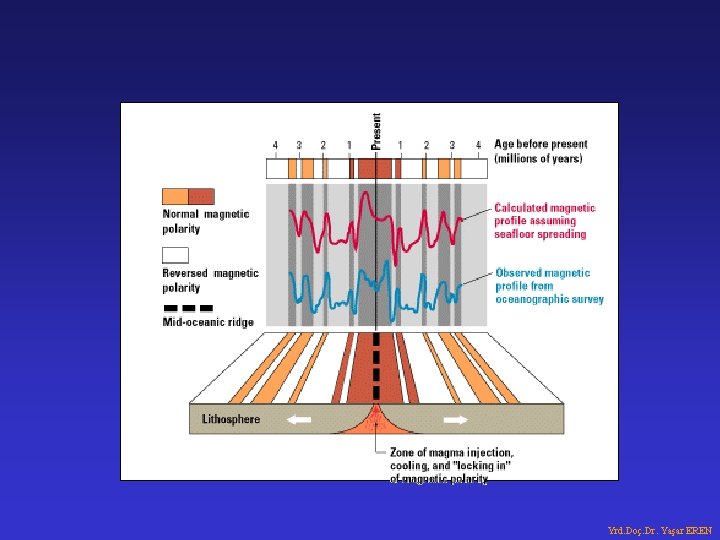

MANYETİK DESEN RİFTLERİN İKİ KENARINDA SİMETRİKTİR. BUNA EK OLARAK RİFTLERİN İKİ KENARINDA RİFTTEN UZAKLAŞTIKÇA

MANYETİK DESEN RİFTLERİN İKİ KENARINDA SİMETRİKTİR. BUNA EK OLARAK RİFTLERİN İKİ KENARINDA RİFTTEN UZAKLAŞTIKÇA KAYAÇLARIN YAŞI ARTMAKTADIR. Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

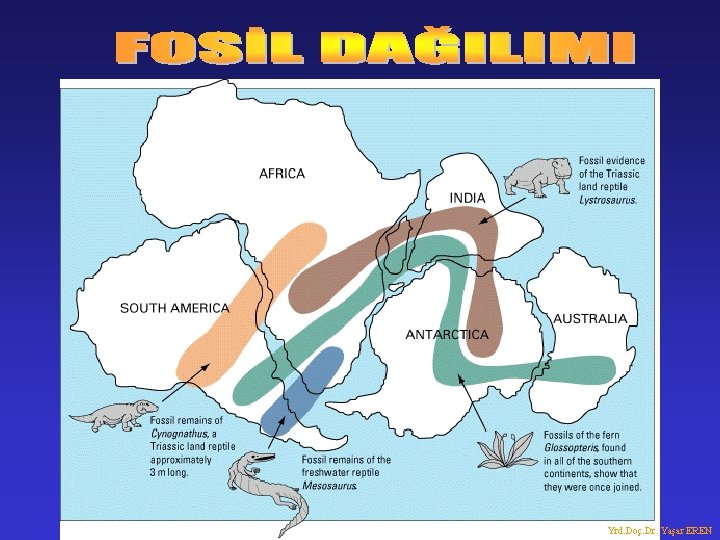

KARADA YAŞAYAN CANLILARIN BAZI TÜRLERİ BİRBİRİNDEN AYRILMIŞ İKİ KITA ÜZERİNDE BULUNMUŞTUR. BU DURUMU AÇIKLAYABİLECEK

KARADA YAŞAYAN CANLILARIN BAZI TÜRLERİ BİRBİRİNDEN AYRILMIŞ İKİ KITA ÜZERİNDE BULUNMUŞTUR. BU DURUMU AÇIKLAYABİLECEK TEK MEKANİZMA LEVHA TEKTONİĞİDİR Yrd. Doç. Dr. Yaşar EREN

#2 Yrd. Doç. Dr. Yaşar EREN

#2 Yrd. Doç. Dr. Yaşar EREN

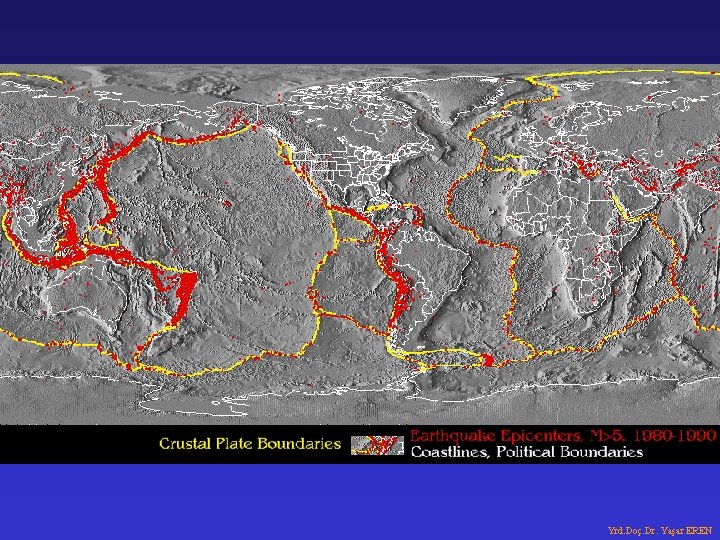

DÜNYADAKİ DEPREMLERİN ÇOK BÜYÜK BİR BÖLÜMÜ LEVHA KENARLARINDADIR Yrd. Doç. Dr. Yaşar EREN

DÜNYADAKİ DEPREMLERİN ÇOK BÜYÜK BİR BÖLÜMÜ LEVHA KENARLARINDADIR Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

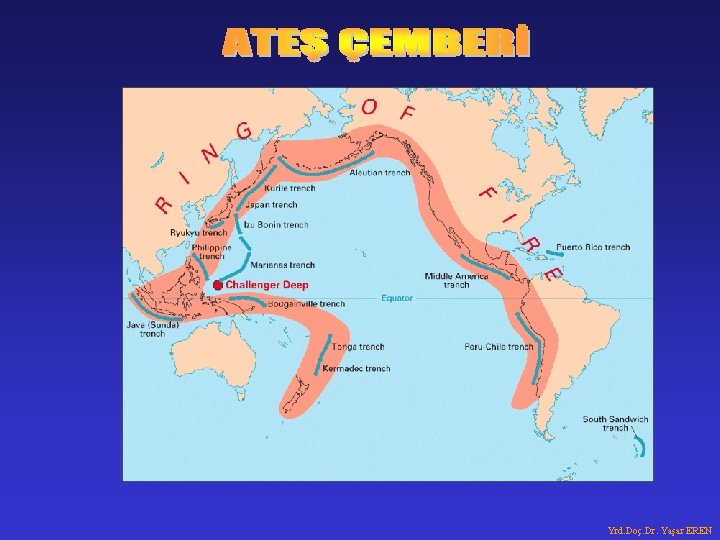

DÜNYADAKİ VOLKANİK FAALİYETLERİN BÜYÜK BİR BÖLÜMÜ YİNE LEVHA KENARLARINDADIR. Yrd. Doç. Dr. Yaşar EREN

DÜNYADAKİ VOLKANİK FAALİYETLERİN BÜYÜK BİR BÖLÜMÜ YİNE LEVHA KENARLARINDADIR. Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

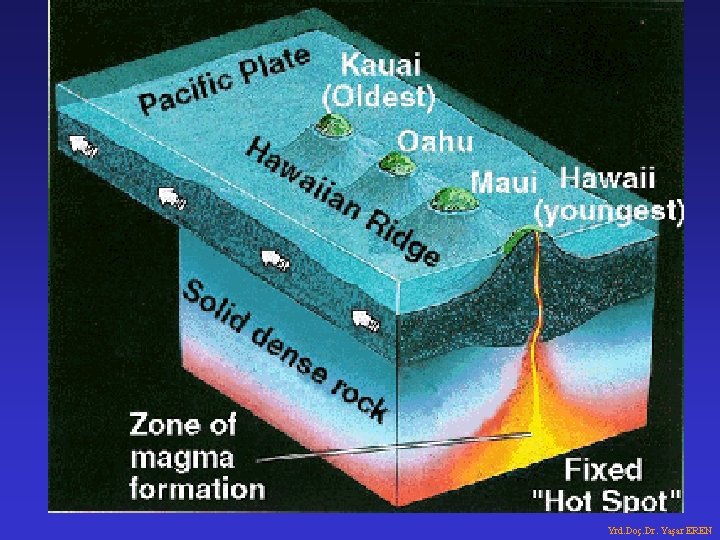

LEVHA İÇLERİNDE VOLKANİK AKTİVİTE İLE AYRILAN BÖLGELERDİR (HAVAİ GİBİ) Yrd. Doç. Dr. Yaşar EREN

LEVHA İÇLERİNDE VOLKANİK AKTİVİTE İLE AYRILAN BÖLGELERDİR (HAVAİ GİBİ) Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

LEVHA SINIRI TİPLERİ • YAKLAŞAN LEVHA SINIRLARI • UZAKLAŞAN LEVHA SINIRLARI • TARNSFORM FAYLI

LEVHA SINIRI TİPLERİ • YAKLAŞAN LEVHA SINIRLARI • UZAKLAŞAN LEVHA SINIRLARI • TARNSFORM FAYLI LEVHA SINIRLARI Yrd. Doç. Dr. Yaşar EREN

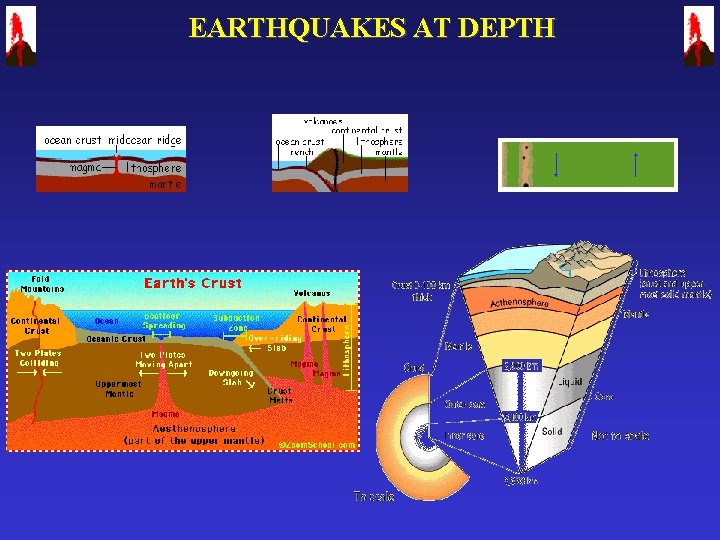

EARTHQUAKES AT DEPTH

EARTHQUAKES AT DEPTH

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

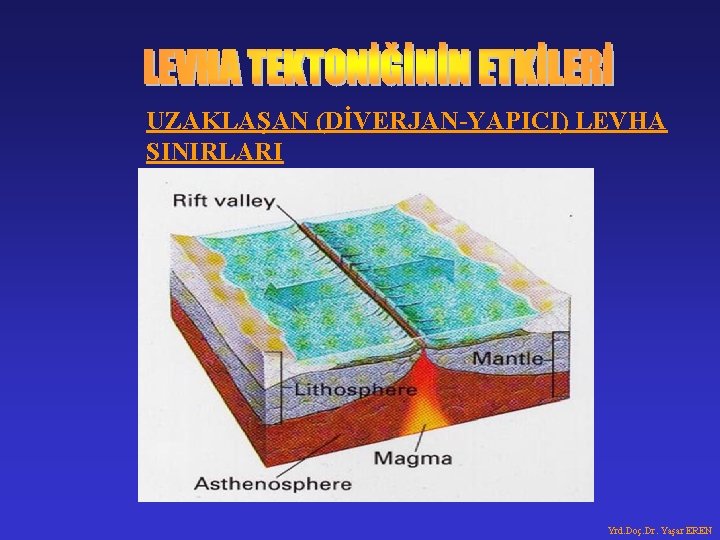

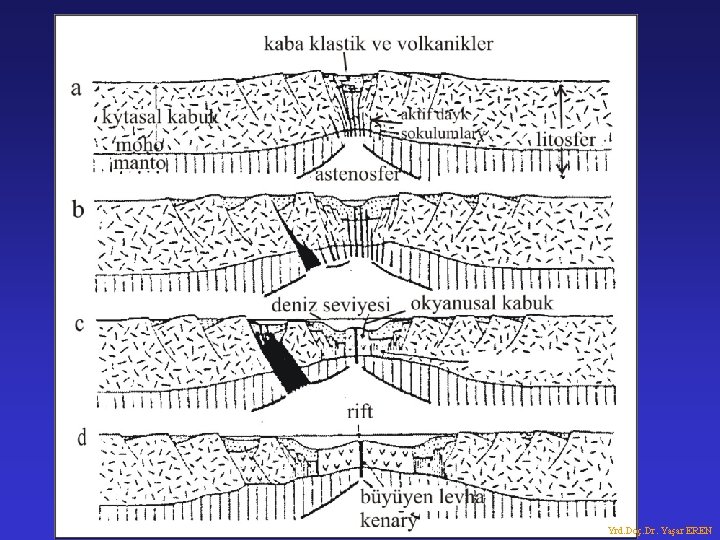

UZAKLAŞAN (DİVERJAN-YAPICI) LEVHA SINIRLARI Yrd. Doç. Dr. Yaşar EREN

UZAKLAŞAN (DİVERJAN-YAPICI) LEVHA SINIRLARI Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Okyanus tabanlarının görünümü Yrd. Doç. Dr. Yaşar EREN

Okyanus tabanlarının görünümü Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

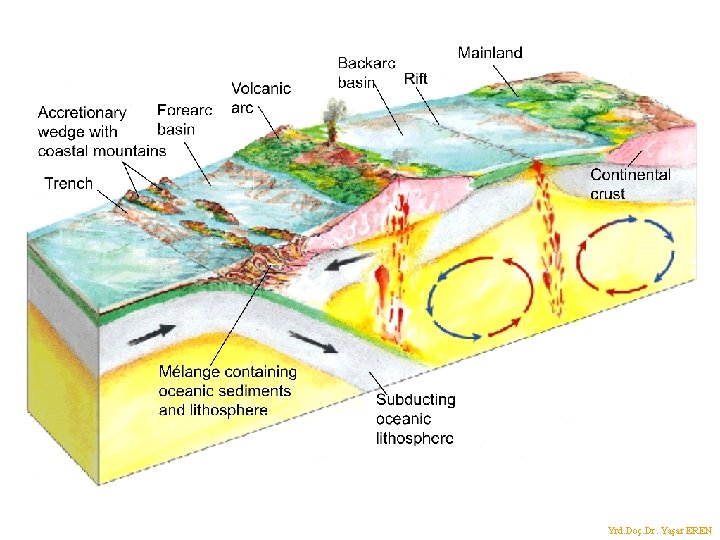

YAKLAŞAN (KONVERJAN-TAHRİP EDİCİ)LEVHA SINIRLARI Yaklaşan levha sınırlarında dalma-batma zonları oluşur. Burada daha yoğun olan

YAKLAŞAN (KONVERJAN-TAHRİP EDİCİ)LEVHA SINIRLARI Yaklaşan levha sınırlarında dalma-batma zonları oluşur. Burada daha yoğun olan okyanusal litosfer, daha az yoğun kıtasal litosferin altına dalar Yrd. Doç. Dr. Yaşar EREN

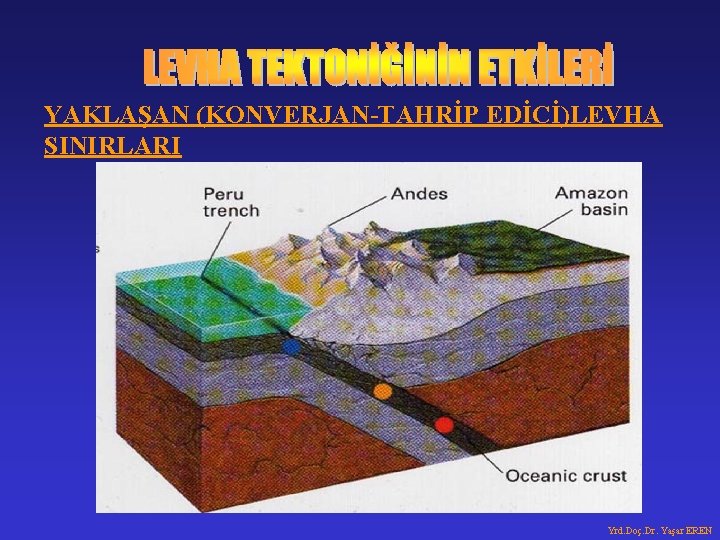

YAKLAŞAN (KONVERJAN-TAHRİP EDİCİ)LEVHA SINIRLARI Yrd. Doç. Dr. Yaşar EREN

YAKLAŞAN (KONVERJAN-TAHRİP EDİCİ)LEVHA SINIRLARI Yrd. Doç. Dr. Yaşar EREN

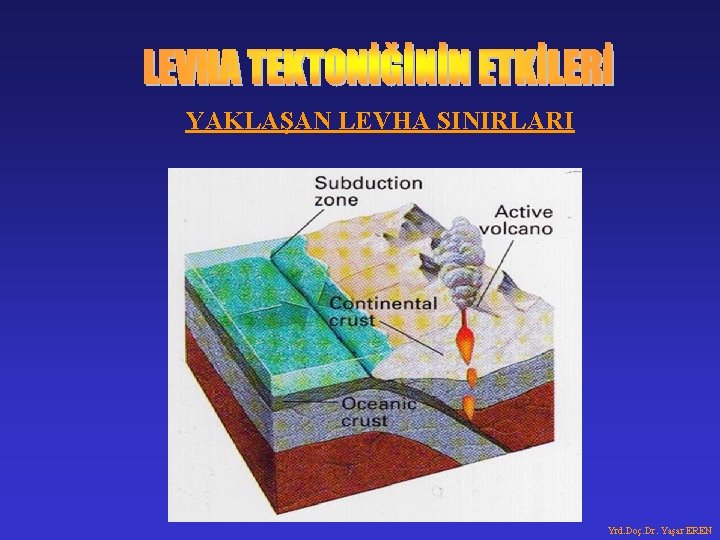

YAKLAŞAN LEVHA SINIRLARI Yrd. Doç. Dr. Yaşar EREN

YAKLAŞAN LEVHA SINIRLARI Yrd. Doç. Dr. Yaşar EREN

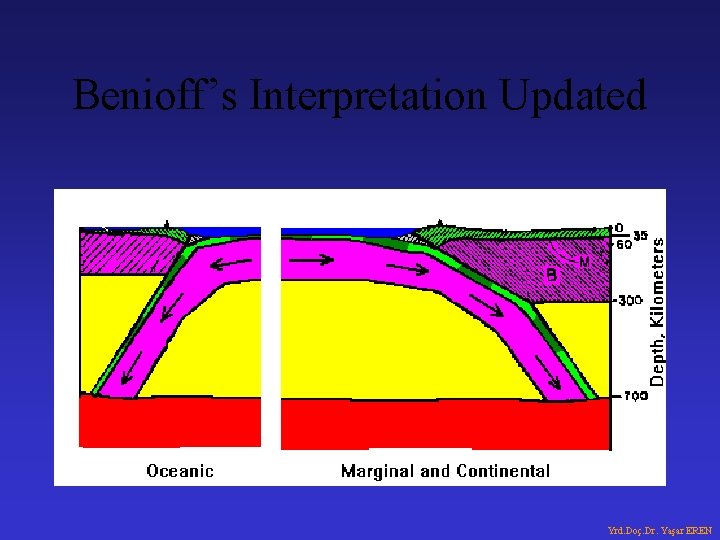

Benioff’s Interpretation Updated Yrd. Doç. Dr. Yaşar EREN

Benioff’s Interpretation Updated Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

 Okyanus-kıta Okyanus-Okyanus Kıta-Kıta Yrd. Doç. Dr. Yaşar EREN

Okyanus-kıta Okyanus-Okyanus Kıta-Kıta Yrd. Doç. Dr. Yaşar EREN

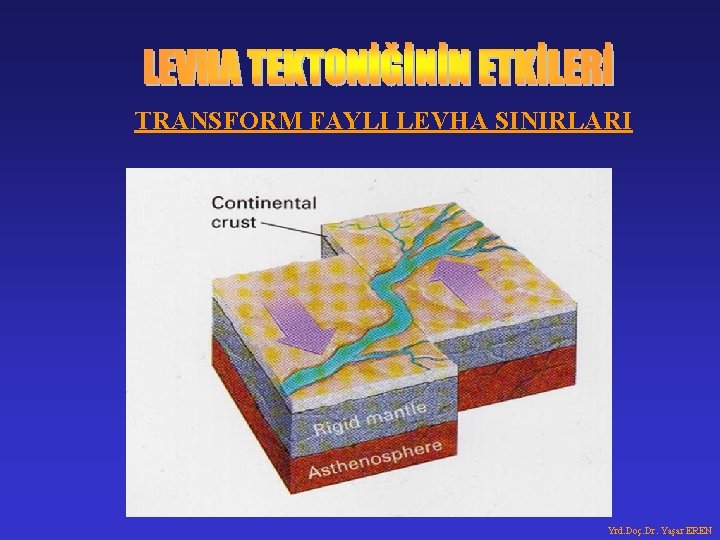

TRANSFORM FAYLI LEVHA SINIRLARI Yrd. Doç. Dr. Yaşar EREN

TRANSFORM FAYLI LEVHA SINIRLARI Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

Yrd. Doç. Dr. Yaşar EREN

LEVHA HAREKETLERİNİN OLUŞTURDUĞU GERİLME TİPLERİ • SIKIŞMA • ÇEKME • KAYMA Yrd. Doç. Dr.

LEVHA HAREKETLERİNİN OLUŞTURDUĞU GERİLME TİPLERİ • SIKIŞMA • ÇEKME • KAYMA Yrd. Doç. Dr. Yaşar EREN

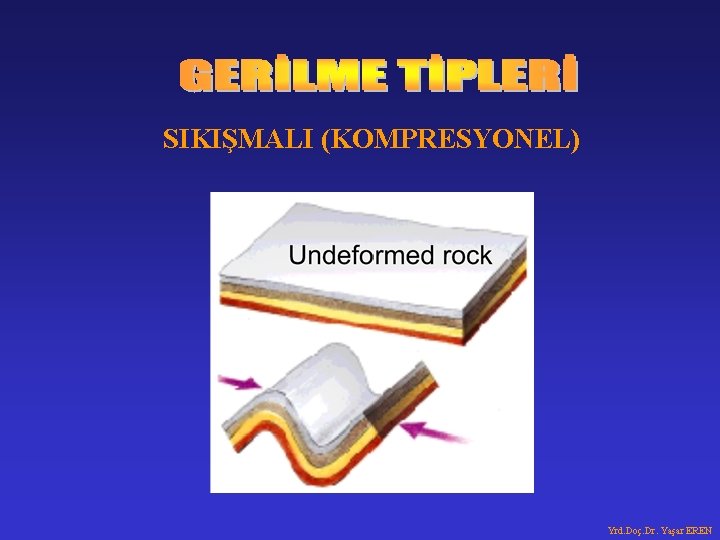

SIKIŞMALI (KOMPRESYONEL) Yrd. Doç. Dr. Yaşar EREN

SIKIŞMALI (KOMPRESYONEL) Yrd. Doç. Dr. Yaşar EREN

ÇEKME (TANSİYONEL) Yrd. Doç. Dr. Yaşar EREN

ÇEKME (TANSİYONEL) Yrd. Doç. Dr. Yaşar EREN

KAYMA Yrd. Doç. Dr. Yaşar EREN

KAYMA Yrd. Doç. Dr. Yaşar EREN

Levha Tektoniği • • • Okyanusların oluşumunu Okyanus ortası sırtların oluşumunu Derin okyanus çukurlarının

Levha Tektoniği • • • Okyanusların oluşumunu Okyanus ortası sırtların oluşumunu Derin okyanus çukurlarının (hendek) oluşumunu Dağ kuşaklarının oluşumunu Depremlerin oluşumunu ve dağılımını Volkanların oluşumu nedenlerinin, tiplerini ve dağılımını açıklar Yrd. Doç. Dr. Yaşar EREN
