Your Reliable Green Power Partner 美芯晟LED照明驱动解决方案 美芯晟科技(北京)有限公司 Maxic Technology Corporation 第六届(深圳)LED通用照明驱动技术研讨会 2012年 10月25号 www. maxictech. com MAXIC Technology Corporation – All rights reserved
目 录 公司简介 LED照明市场简要概况 LED照明驱动方案介绍 MT 7933隔离APFC AC-DC LED驱动方案 MT 7930隔离APFC AC-DC LED驱动方案 MT 795 X 隔离 AC-DC LED驱动方案 MT 7201降压型DC-DC LED驱动方案 MT 7281升/降压型 DC-DC LED驱动方案 MT 7004升压型DC-DC LED驱动方案 www. maxictech. com MAXIC Technology Corporation – All rights reserved 1

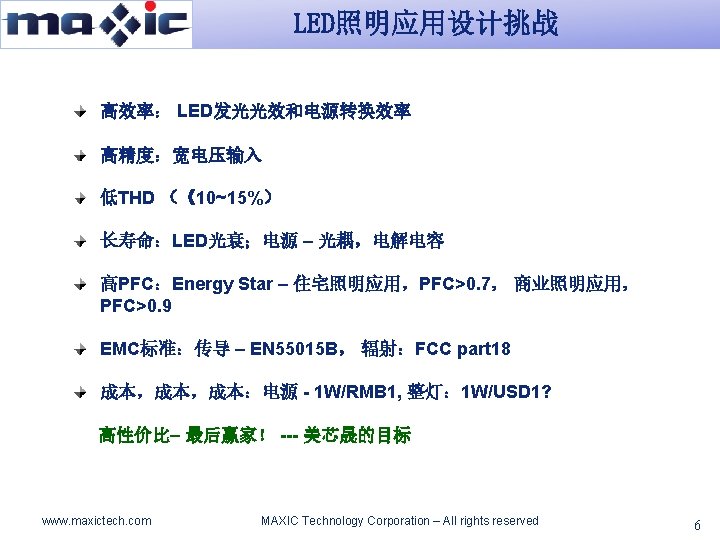

美芯晟LED照明驱动ROADMAP MT 7930 1 -60 W SOP 8 MT 7938 1 -30 W SOP 8 Fast Startup MT 7933 1 -20 W SOT 23 -6 MT 7953 +1 A MOS 1 -6 W SOP 8 MT 7955 +2 A MOS 5 -12 W DIP 8 MT 7950 Controller 1 -18 W SOT 23 -6 PSR + Flyback MT 7830 APFC 30 W SOP 8 MT 7200 Buck 6~40 V 6 W SOT 23 -5 MT 7201 Buck 6~50 V 10 W SOT 89 -5 MT 7004 Boost 2. 7~6 V 5 W SOT 23 -6 MT 7261 Boost 2. 5~30 V 8 W SOP 8 APFC + PSR + Flyback MT 7800 Regular 25 W SOP 8 MT 7600 线性恒流 驱动 30 W AC-DC BUCK (非隔离) e. SOP 8 MT 7281 Buck-Boost 2. 5~30 V 10 W e. SOP 8 DC-DC + CC ~ ~ Q 1 Q 2 Q 3 Q 4 Q 1 Q 2 Q 3 Q 4 Production Develop www. maxictech. com 2012 2013 MAXIC Technology Corporation – All rights reserved 7
美芯晟LED照明驱动产品线 www. maxictech. com MAXIC Technology Corporation – All rights reserved 8

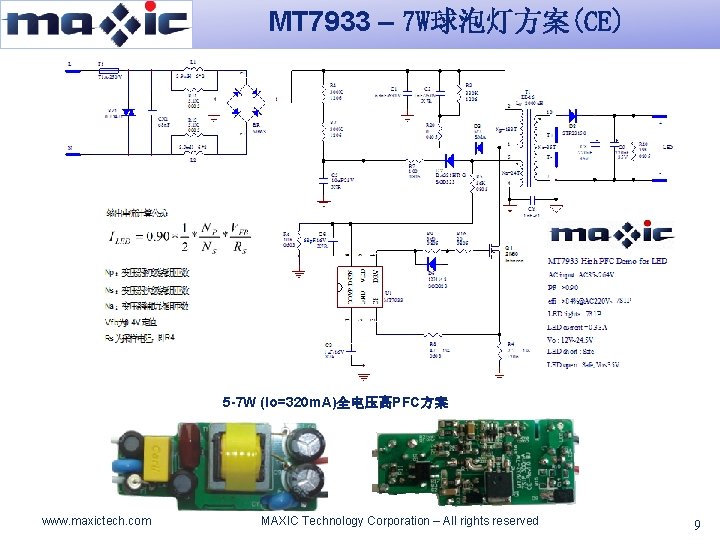

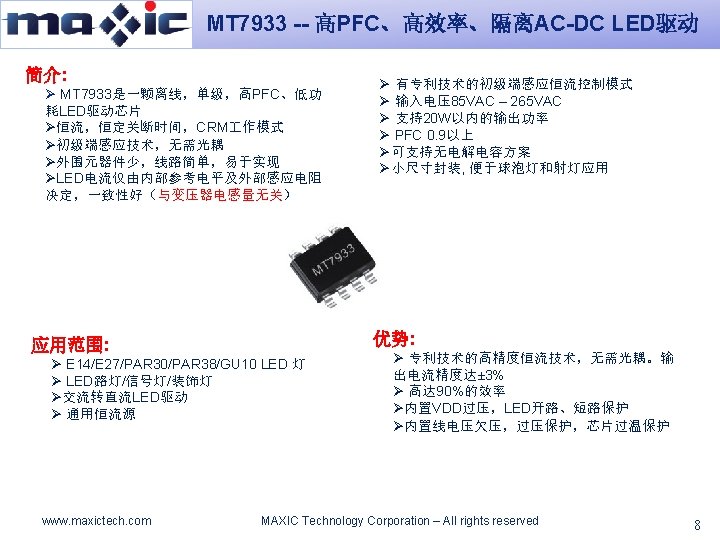

MT 7933 – 7 W球泡灯方案(CE) 5 -7 W (Io=320 m. A)全电压高PFC方案 www. maxictech. com MAXIC Technology Corporation – All rights reserved 9
MT 7933 7 W电源(CE)测试数据 驱动输出接 1 W的LED灯 7 S 1 P,变化输入电压,结果如下: AC 输 入电压 (V) PFC LED电 输入功 率(W) 流(m. A) LED 电压 (V) THD (%) 效率( %) 85 0. 996 8. 98 321 23. 05 8. 1 82. 39 110 0. 993 8. 69 319 23. 04 8. 4 84. 58 140 0. 988 8. 55 318 23. 02 8. 9 85. 61 180 0. 974 8. 52 318 23. 02 9. 3 85. 91 220 0. 950 8. 61 318 23. 02 10. 5 85. 02 264 0. 913 8. 77 321 23. 04 12. 3 84. 33 Delt(I_Led)<± 0. 5%; THD < 15%; 效率85. 91% 输入电压为AC 220 V,输出为电子负载(CV模式) 输出灯串数 7 S 6 S 5 S 输出电流(m. A) 318 324 330 7*1 W 全电压高PFC方案 www. maxictech. com MAXIC Technology Corporation – All rights reserved 10

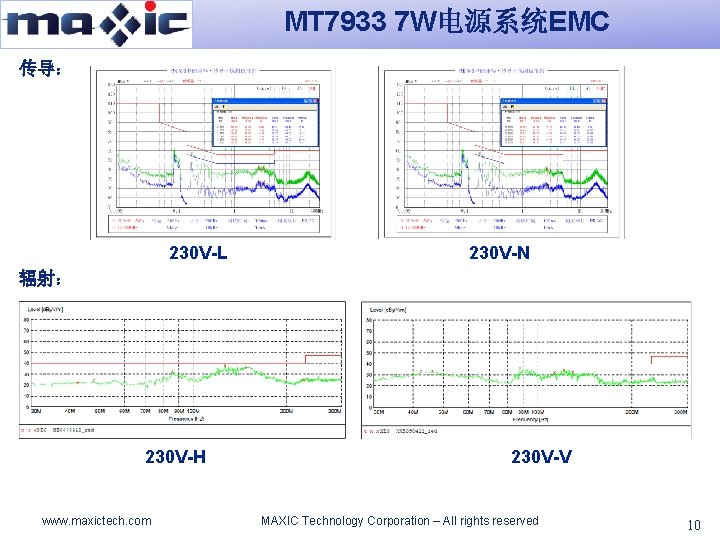

MT 7933 7 W电源系统EMC 传导: 230 V-L 230 V-N 辐射: 230 V-H www. maxictech. com 230 V-V MAXIC Technology Corporation – All rights reserved 10
MT 7930 – 5 -7 W球泡灯方案 www. maxictech. com MAXIC Technology Corporation – All rights reserved 9

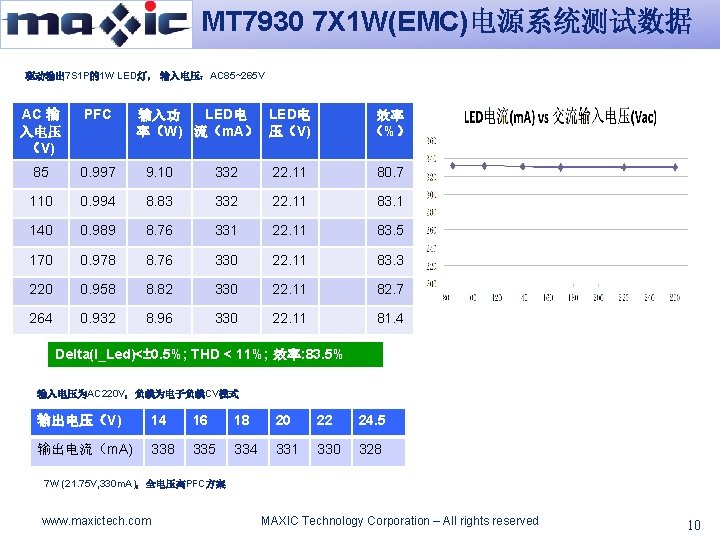

MT 7930 7 X 1 W(EMC)电源系统测试数据 驱动输出 7 S 1 P的1 W LED灯, 输入电压:AC 85~265 V AC 输 入电压 (V) PFC LED电 输入功 率(W) 流(m. A) 压(V) 85 0. 997 9. 10 332 22. 11 80. 7 110 0. 994 8. 83 332 22. 11 83. 1 140 0. 989 8. 76 331 22. 11 83. 5 170 0. 978 8. 76 330 22. 11 83. 3 220 0. 958 8. 82 330 22. 11 82. 7 264 0. 932 8. 96 330 22. 11 81. 4 效率 (%) Delta(I_Led)<± 0. 5%; THD < 11%; 效率: 83. 5% 输入电压为AC 220 V,负载为电子负载CV模式 输出电压(V) 14 16 18 20 22 24. 5 输出电流(m. A) 338 335 334 331 330 328 7 W (21. 75 V, 330 m. A),全电压高PFC方案 www. maxictech. com MAXIC Technology Corporation – All rights reserved 10

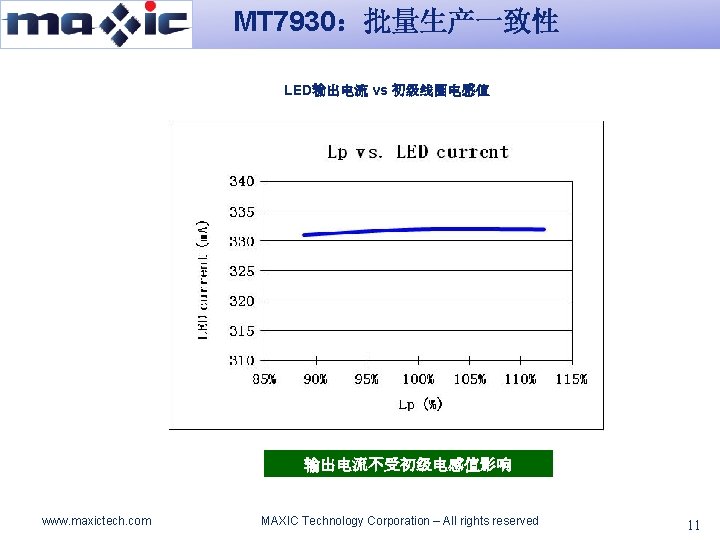

MT 7930:批量生产一致性 LED输出电流 vs 初级线圈电感值 输出电流不受初级电感值影响 www. maxictech. com MAXIC Technology Corporation – All rights reserved 11
MT 7930 7 X 1 W电源系统EMC 传导骚扰功率: 8 d. B 裕量 通过EMC测试 辐射骚扰功率: 6 d. B 裕量 www. maxictech. com MAXIC Technology Corporation – All rights reserved 12
MT 7930 - 20 W日光灯方案 20 W (12 S 24 P,Io=450 m. A)全电压高PFC方案 www. maxictech. com MAXIC Technology Corporation – All rights reserved 13
MT 7930 20 W电源系统测试数据 驱动输出 12 S 1 P的450 m. A LED电流, 输入电压:AC 85~265 V AC 输 入电压 (V) PFC 输入功率 (W) LED电流 (m. A) LED电 效率 压(V) (%) 85 0. 998 21. 73 448 40. 76 84. 0 110 0. 995 21. 26 449 40. 77 86. 1 140 0. 990 20. 97 449 40. 77 87. 3 180 0. 979 20. 71 448 40. 74 88. 1 220 0. 958 20. 74 448 40. 71 87. 9 264 0. 928 20. 80 447 40. 71 87. 5 Delt(I_Led)<± 0. 5%; THD < 12%; 效率: 88. 1% 输入电压为AC 220 V,输出为电子负载(CV模式) 输出灯串 数 42 40 38 36 34 32 30 输出电流 446 448 449 450 452 (m. A) 20 W (41 V, 450 m. A),全电压高PFC方案 453 454 www. maxictech. com MAXIC Technology Corporation – All rights reserved 14

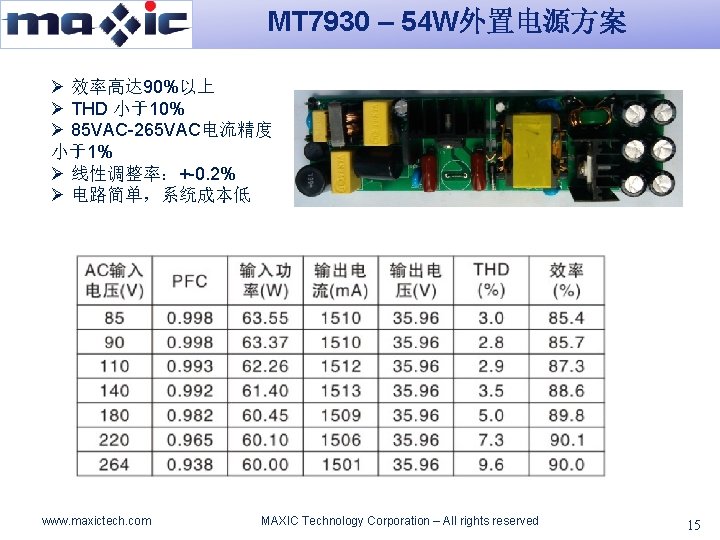

MT 7930 – 54 W外置电源方案 Ø 效率高达 90%以上 Ø THD 小于10% Ø 85 VAC-265 VAC电流精度 小于1% Ø 线性调整率:+-0. 2% Ø 电路简单,系统成本低 www. maxictech. com MAXIC Technology Corporation – All rights reserved 15

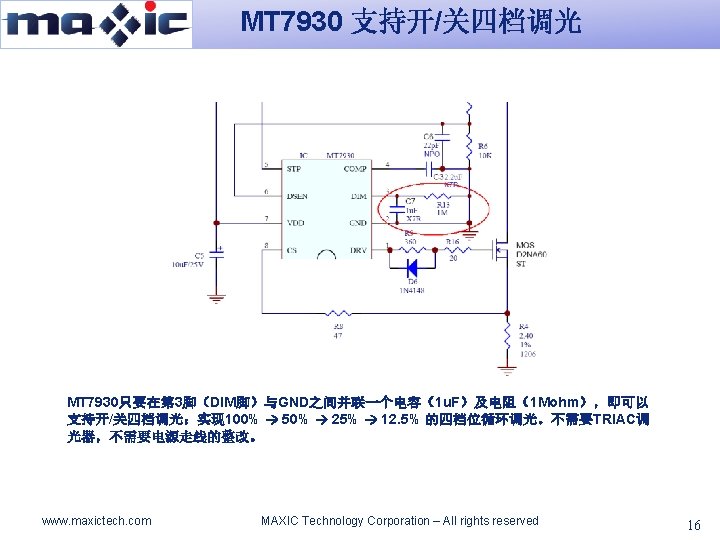

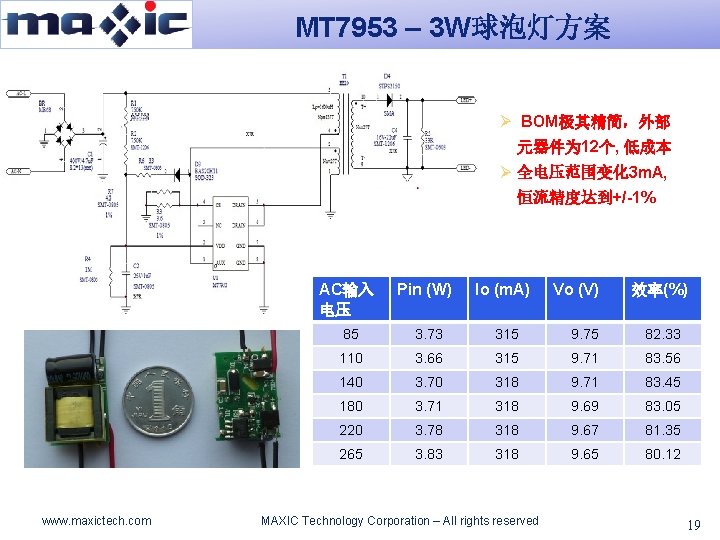

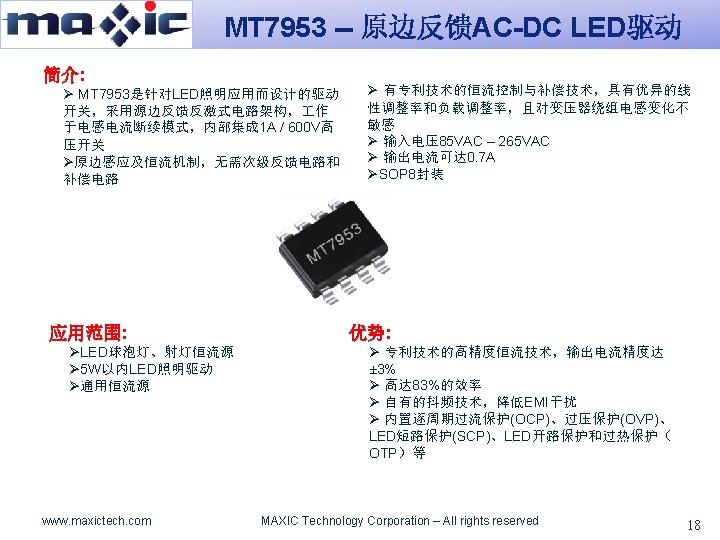

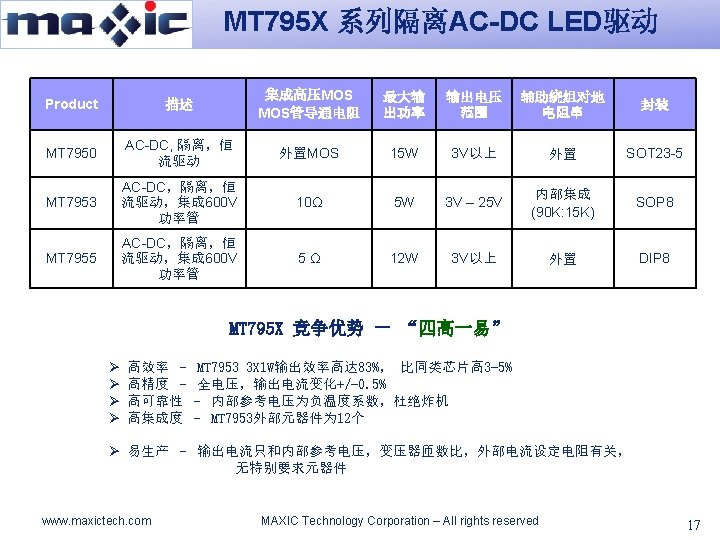

MT 7953 – 3 W球泡灯方案 Ø BOM极其精简,外部 元器件为 12个, 低成本 Ø 全电压范围变化 3 m. A, 恒流精度达到+/-1% AC输入 电压 www. maxictech. com Pin (W) Io (m. A) Vo (V) 效率(%) 85 3. 73 315 9. 75 82. 33 110 3. 66 315 9. 71 83. 56 140 3. 70 318 9. 71 83. 45 180 3. 71 318 9. 69 83. 05 220 3. 78 318 9. 67 81. 35 265 3. 83 318 9. 65 80. 12 MAXIC Technology Corporation – All rights reserved 19

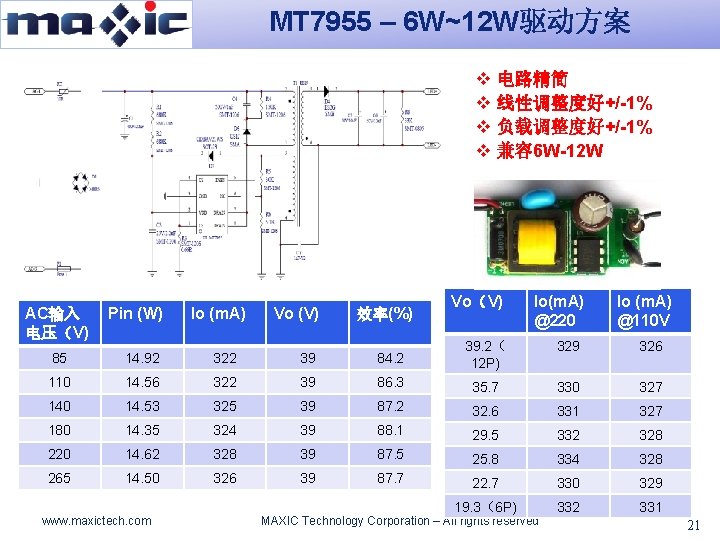

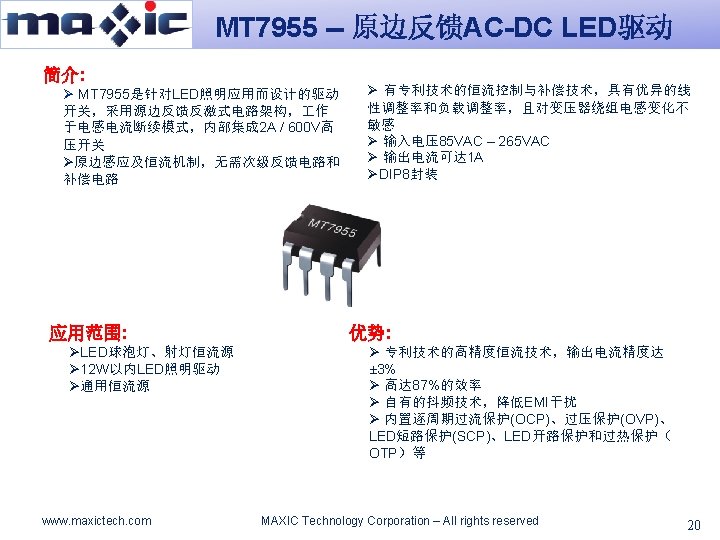

MT 7955 – 6 W~12 W驱动方案 v 电路精简 v 线性调整度好+/-1% v 负载调整度好+/-1% v 兼容 6 W-12 W AC输入 电压(V) Pin (W) Io (m. A) Vo (V) 效率(%) Vo(V) Io(m. A) @220 Io (m. A) @110 V 85 14. 92 322 39 84. 2 39. 2( 12 P) 329 326 110 14. 56 322 39 86. 3 35. 7 330 327 140 14. 53 325 39 87. 2 32. 6 331 327 180 14. 35 324 39 88. 1 29. 5 332 328 220 14. 62 328 39 87. 5 25. 8 334 328 265 14. 50 326 39 87. 7 22. 7 330 329 19. 3(6 P) 332 331 www. maxictech. com MAXIC Technology Corporation – All rights reserved 21

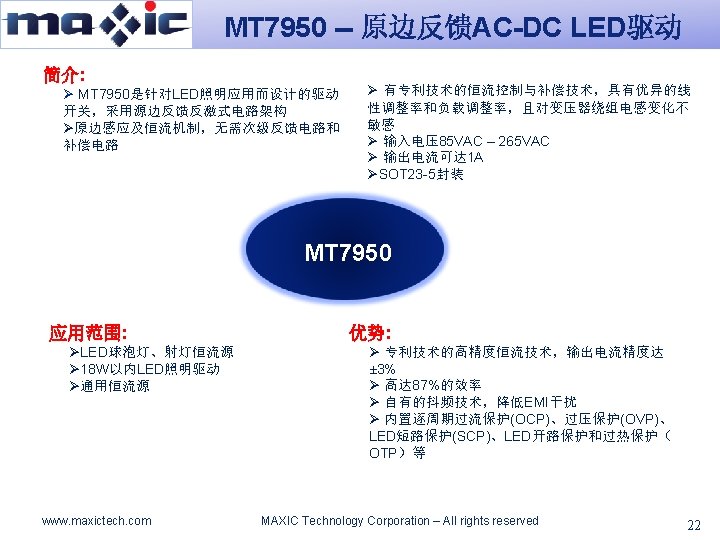

MT 7950 -- 原边反馈AC-DC LED驱动 功率管外置,适合各种瓦数的LED驱动,方便灵活。 www. maxictech. com MAXIC Technology Corporation – All rights reserved 23

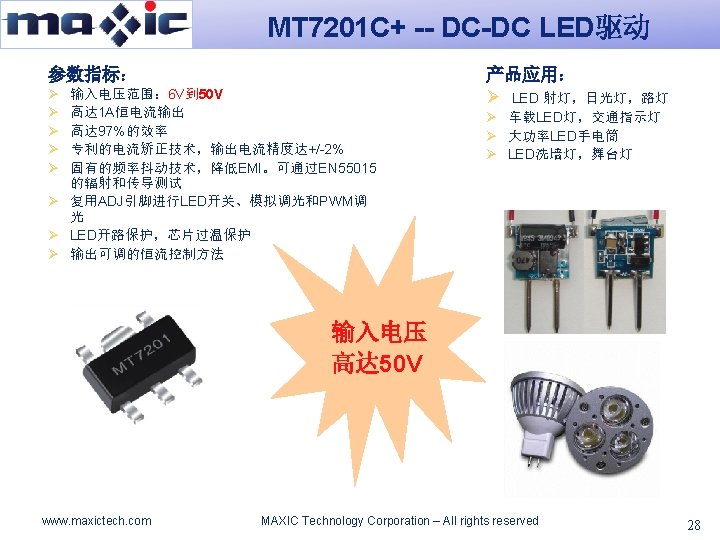

MT 7201 C+ 应用原理及性能 I_LED (m. A) 电流变化: +-2% 三颗LED灯 电流设置: 660 m. A Vin (V) www. maxictech. com 电感电流波形,专利的电流矫正技术 MAXIC Technology Corporation – All rights reserved 29
MT 7201 C+:通过AC 12 V传导和辐射 通过EMI测试 不需要加任何元器 件轻松过辐射 www. maxictech. com MAXIC Technology Corporation – All rights reserved 30

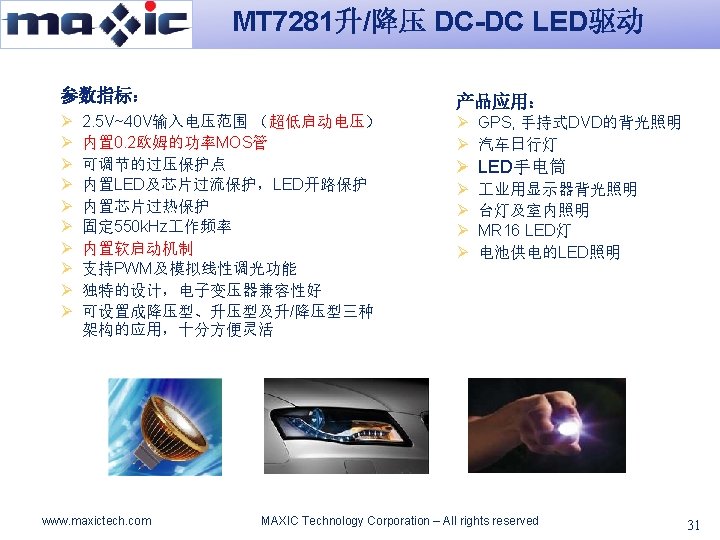

MT 7281 MR 16 – 超强电子变压器兼容性 升降压拓扑: 超强的电子变压器兼容能力, 实验了Philips,雷士等三十多 种电子变压器,输出电流恒定, 不闪烁! VBAT>VLED or VBAT<VLED www. maxictech. com MAXIC Technology Corporation – All rights reserved 32

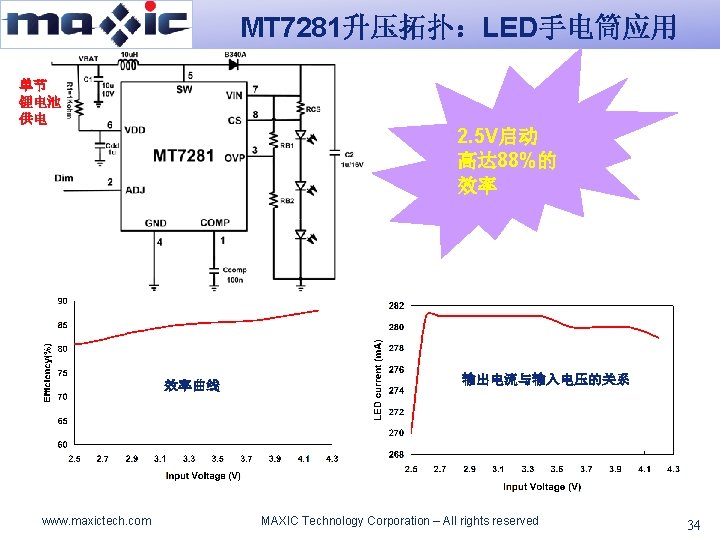

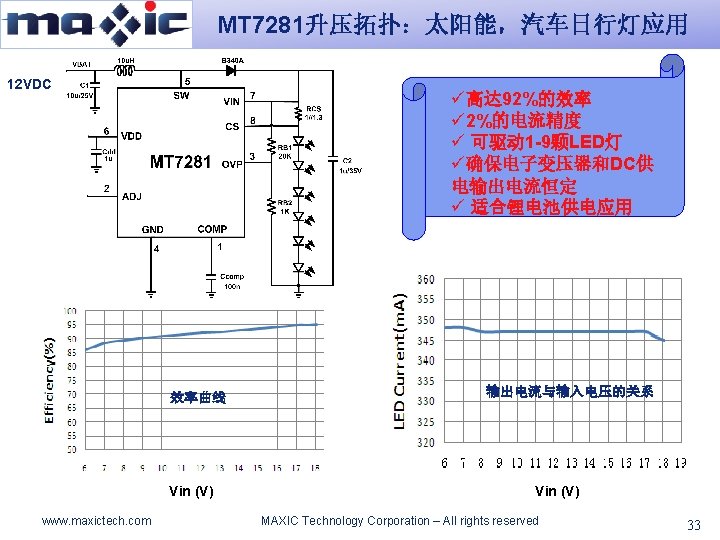

MT 7281升压拓扑:LED手电筒应用 单节 锂电池 供电 2. 5 V启动 高达 88%的 效率 效率曲线 www. maxictech. com 输出电流与输入电压的关系 MAXIC Technology Corporation – All rights reserved 34
MT 7004应用原理及性能 典型应用电路 3种调光电路 3 S 9 P(3串 9并),180 m. A输出的效率曲线 支持高达 200 KHz的 PWM调光,消除音频噪 声 直流电平调光 www. maxictech. com PWM调光 MAXIC Technology Corporation – All rights reserved PWM滤波调光 36
联系我们 Thanks! Website: www. maxictech. com E-mail: sales@maxictech. com info@maxictech. com 美芯晟科技有限公司 (北京办公室) 北京市海淀区知春路 106号中关村太平洋国际大厦 1006室,100086 Maxic Technology Corporation (Beijing Office) Suite 1006, International Pacific Plaza, No. 106 Zhi Chun Road, Hai Dian District, Beijing, 100086 Tel: 86 -10 -62662828 Fax: 86 -10 -62662951 美芯晟科技有限公司 (深圳办公室) 深圳市福田区财富广场 25 BC,518040 Maxic Technology Corporation (Shenzhen office) Suite 25 BC, Fortune Plaza, Futian District, Shenzhen 518040 Tel: 86 -755 -83021778 Fax: 86 -755 -83021336 美芯晟科技有限公司 (苏州办公室) 江苏省苏州市苏州 业园区星湖街 328号创意产业园 3 -B 503室,215021 B-503, #3 Chuangye Park, 328 Xinghu Street, Indurial Park, Suzhou, 215021 www. maxictech. com MAXIC Technology Corporation – All rights reserved 37
