Yüksek Enerjili Elektronlar İçin TRS 398 Protokolüne Göre Doz Ölçümü ve TRS 277 İle Karşılaştırma Zafer KARAGÜLER Dokuz Eylül Üniversitesi Radyasyon Onkolojisi UROK-Nisan 2012, Antalya

IAEA TEKNİK RAPORLARI • 1987 de ilk olarak foton ve elektronlar için TRS 277 teknik raporunu yayınlanmıştır • 1997 de daha çok kilo voltaj x ışınlarına yönelik güncellemelerin yer aldığı TRS 277 nin ikinci baskısı yayınlanmıştır • 1997 de “Yüksek Enerjili Foton ve Elektronlarda Paralel-Düzlem İyon Odalarının Kullanımı” adlı TRS 381 yayınlanmıştır • 2000 de ise doğrudan suda soğrulan doz kalibrasyon faktörünün kullanıldığı TRS 398 yayınlanmıştır

ENERJİ SPEKTRUMU

DOZ KOMPANENTLERİ

ELEKTRON IŞINLARININ ÖZELLİKLERİ

ENERJİ VE DD PARAMETRELERİ

ALANA BAĞLI DEĞİŞİM • Alan>Rp ise %DD da Anlamlı değişim yok • Alan<Rp ise Lateral saçılma etkili %DD ve Verimde değişim anlamlıdır

İZODOZ EĞRİLERİ • Düşük izodoz eğrileri her iki enerjide de balon oluşturmakta • %90 ve %80 izodozları yanal daralma özelliği göstermekte

DOZİMETRİK EKİPMANLAR (a) (b) (c) (d) rölatif dosimetri için iyon odaları pinpoint mini-iyon odası Farmer-type slindir iyon odası Paralel düzlem Roos-tip iyon odası

ÖNERİLER TRS 398 • İyon odaları – Paralel Düzlem iyon odaları bütün elektron enerjilinde ve özellikle de R 50<4 g/cm 2 (E 0<10 Me. V) enerjilerinde kullanılması önerilmektedir. – İdeal kalibrasyon • Standart laboratuarlarda elektronlarla • Klinik elektron ışınlarında kros kalibrasyon – R 50 ≥ 4 g/cm 2 (E 0 ≥ 10 Me. V) enerjilerde silindirik iyon odaları da kullanılabilir

• İyon odaları – Paralel Düzlem İyon Odalarında Referans Nokta • Giriş penceresinin merkezi ve iç yüzeyidir • Fantomda referans derinlikle çakıştırılır – Silindirik İyon Odalarında Referans Nokta • Eksen üzerinde kavite hacminin merkezidir • Fantomda referans derinlikten 0. 5 rcyl (rcyl silindir yarıçapı) derine konumlandırılır

Elektron Aplikatörü SSD=100 cm Silindirik İyon Odası . zref . 0. 5 rcyl zref=0. 6 R 50 -0. 1 g/cm 2 rcyl=İyon odasının yarıçapı 398 Fantom

Elektron Aplikatörü SSD=100 cm . . zref . zref=0. 6 R 50 -0. 1 g/cm 2 398 Fantom

• Fantomlar ve iyon odası kapakları – Su fantomu referans fantom olarak önerilmektedir – Fantom boyutları maksimum alan boyutundan ve maksimum ölçüm derinliğinden tüm yönlerde en az 5 cm daha büyük olmalıdır – Yatay elektron ışınlamalarında fantom penceresi (twin) plastik ve 0. 2 -0. 5 cm kalınlığında olmalıdır – Fantomda referans derinlik belirlenirken fantom penceresinin su eşdeğer kalınlığı (twin. ) dikkate alınmalıdır. • Plastik PMMA • Saydam polistiren PMMA =1. 19 g/cm 3 polistiren =1. 06 g/cm 3

IŞIN KALİTESİ ÖZELLİKLERİ • Işın kalitesi indeksinin seçimi – Işın kalitesi suda R 50 değeri ile belirlenir • SSD=100 cm • R 50 ≤ 7 g/cm 2 (E 0 ≤ 16 Me. V) ise alan en az 10 x 10 olmalı • R 50>7 g/cm 2 (E 0 >16 Me. V) ise alan en az 20 x 20 olmalı • TRS 398 R 50 • TRS 277 Rp Ep 0=0. 22+1. 98 Rp+0. 0025 Rp 2

• Işın kalitesinin ölçülmesi Elektron Işın Kalitesi (R 50) ’nin Belirlenmesi İçin Referans Koşullar Etki niteliği Referans değer yada referans özellikler Fantom Materyali R 50≥ 4 g/cm 2 için, su R 50<4 g/cm 2 için, su yada plastik İyon Odasının Tipi R 50≥ 4 g/cm 2 için, paralel-düzlem yada silindir R 50<4 g/cm 2 için, paralel-düzlem İyon odasının referans noktası Paralel-düzlem iyon odaları için, pencerenin iç yüzeyinde ve merkezindedir Silindirik iyon odaları için, merkez eksende ve kavitenin merkezindedir. İyon odasının referans noktasının yeri Paralel-düzlem iyon odaları için ilgilen noktada Silindir iyon odaları için ilgilen noktadan 0. 5 r cyl daha derin SSD 100 cm Fantom yüzeyinde alan boyutu R 50≤ 7 g/cm 2 en az 10 x 10 R 50>7 g/cm 2 en az 20 x 20

• Işın kalitesinin ölçülmesi – Düşey ışınlamada suda dalgalanmayı azaltmak için yukarı yönlü tarama yapılmalıdır

Elektron Işınlarında Yüzde Derin-İyonizasyon Ölçümler: SSD = 100 cm Alan 10 10 cm 2 (yada E>20 Me. V için 20 20 cm 2). Paralel-Düzlem İO: Silindirik İO: Ölçülen eğri I. II. Eğri ile çakışması için 0. 5 rcav kaydırılmalıdır II. Eğri yüzde iyonizasyon eğrisidir R 50 = 1. 029 I 50 – 0. 06 (cm) (2 I 50 10 cm) R 50 = 1. 059 I 50 – 0. 37 (cm) (I 50 > 10 cm) 100 % derin-iyonizasyon Ölçülen eğri II. II I 80 60 40 I 50 20 2 4 6 8 Suda Derinlik (cm)

SUDA SOĞRULAN DOZUN BELİRLENMESİ • Referans koşullar Elektronlarda Soğrulan Dozun Belirlenmesinde Kullanılan Referans Koşullar Fantom Materyali R 50≥ 4 g/cm 2 için, su R 50<4 g/cm 2 için, su yada plastik İyon Odasının Tipi R 50≥ 4 g/cm 2 için, paralel-düzlem yada silindir R 50<4 g/cm 2 için, paralel-düzlem Ölçüm Derinliği zref 0. 6 R 50 -0. 1 g/cm 2 İyon odasının referans noktası Paralel-düzlem iyon odaları için, pencerenin iç yüzeyinde ve merkezindedir Silindirik iyon odaları için, merkez eksende ve kavitenin merkezindedir. İyon odasının referans noktasının fantomdaki yeri Paralel-düzlem iyon odaları için zref te. Silindir iyon odaları için zref den 0. 5 rcyl daha derinde SSD 100 cm Fantom yüzeyinde alan boyutu 10 x 10

• Referans koşullarda soğrulan dozun belirlenmesi MQ Düzeltilmiş dozimetri okuması (TP, polarite etkisi ve iyon rekombinatio) ND, W, Q Referans enerjide suda soğrulan doz faktörü 0 k. Q, Q 0 İyon odasına özel enerji düzeltme faktörü

• Zmax da soğrulan doz – Klinik normalizasyon genellikle maksimum dozun oluştuğu derinliğe (Zmax) yapılır – Zmax derinliğinde soğrulan dozu tespit etmek için merkez eksen derin doz verileri kullanılır

k. Q, Q İÇİN DEĞERLER 0 • Co 60 ile kalibre edilmiş iyon odaları – Referans kalite Q 0 , Co 60 olduğunda k. Q, Q 0 k. Q olarak gösterilir

Paralel düzlem iyon odaları 6 Me. V 9 Me. V 12 Me. V R 50 ye göre hesaplanan k. Q değerlerinin grafiksel olarak karşılaştırılması

Silindirik iyon odaları 6 Me. V 9 Me. V 12 Me. V R 50 ye göre hesaplanan k. Q değerlerinin grafiksel olarak karşılaştırılması

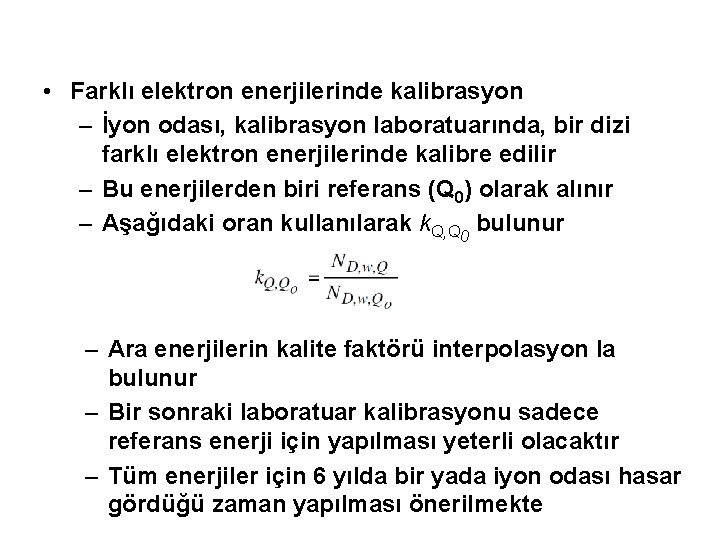

• Farklı elektron enerjilerinde kalibrasyon – İyon odası, kalibrasyon laboratuarında, bir dizi farklı elektron enerjilerinde kalibre edilir – Bu enerjilerden biri referans (Q 0) olarak alınır – Aşağıdaki oran kullanılarak k. Q, Q 0 bulunur – Ara enerjilerin kalite faktörü interpolasyon la bulunur – Bir sonraki laboratuar kalibrasyonu sadece referans enerji için yapılması yeterli olacaktır – Tüm enerjiler için 6 yılda bir yada iyon odası hasar gördüğü zaman yapılması önerilmekte

Soğrulan Dozun Belirlenmesinde Kullanılan Referans Koşulların TRS 277 İle Karşılaştırılması TRS-398 TRS-277 Fantom Materyali R 50≥ 4 g/cm 2 için, su R 50<4 g/cm 2 için, su yada plastik E 0>5 Me. V için su E 0≤ 5 Me. V için plastik İyon Odasının Tipi R 50≥ 4 g/cm 2 için, paralel-düzlem yada silindir R 50<4 g/cm 2 için, paralel-düzlem E 0<5 Me. V Paralel-Düzlem 5 Me. V<E 0<10 Me. V Paralel-Düzlem yada Silindir E 0>10 Me. V Silindir Ölçüm Derinliği zref 0. 6 R 50 -0. 1 g/cm 2 E 0<5 Me. V R 100 5 Me. V≤E 0<10 Me. V R 100 yada 1 cm 10 Me. V≤E 0<20 Me. V R 100 yada 2 cm 20 Me. V≤E 0<50 Me. V R 100 yada 3 cm İyon odasının referans noktası Paralel-düzlem iyon odaları için, pencerenin iç yüzeyinde ve merkezindedir Silindirik iyon odaları için, merkez eksende ve kavitenin merkezindedir. Paralel-düzlem iyon odaları için, pencerenin ön yüzeyinde ve merkezindedir Silindirik iyon odası için 0. 5 r dir. İyon odasının referans noktasının fantomdaki yeri Paralel-düzlem iyon odaları için zref te. Silindir iyon odaları için zref den 0. 5 rcyl daha derinde Paralel-düzlem iyon odaları için zref te Silindir iyon odası için zref de SSD 100 cm Fantom yüzeyinde alan boyutu 10 x 10 20 Me. V≤E 0<50 Me. V 15 x 15

Elektron Dozimetrisi TRS-277 E 0 Ep, 0, H Rp ve R 50 yi bul E Referans koşulları belirle Paremetreleri seç Sw, air Pu H E 0<10 Me. V E Plastik fantom? Su fantomu Dw(Peff)=Mu. NDSw, air. PU E İO zpl derinliğine konumlandır MU=MU(pl)hm H ND=NK(1 -g)kattkm

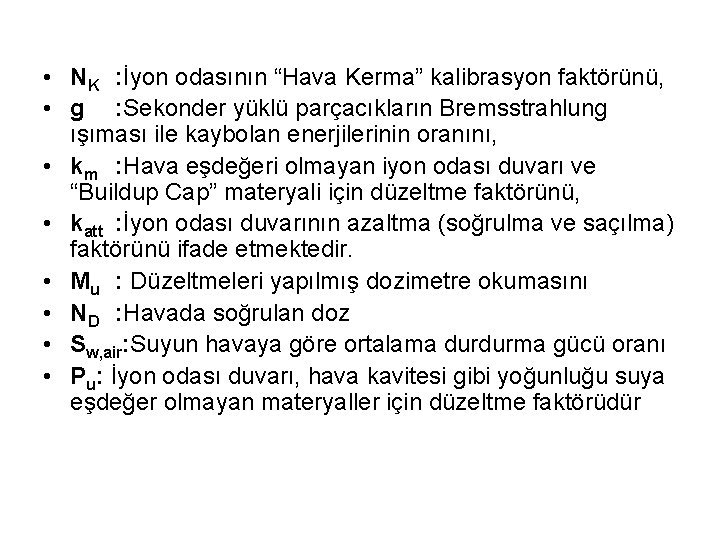

• NK : İyon odasının “Hava Kerma” kalibrasyon faktörünü, • g : Sekonder yüklü parçacıkların Bremsstrahlung ışıması ile kaybolan enerjilerinin oranını, • km : Hava eşdeğeri olmayan iyon odası duvarı ve “Buildup Cap” materyali için düzeltme faktörünü, • katt : İyon odası duvarının azaltma (soğrulma ve saçılma) faktörünü ifade etmektedir. • Mu : Düzeltmeleri yapılmış dozimetre okumasını • ND : Havada soğrulan doz • Sw, air: Suyun havaya göre ortalama durdurma gücü oranı • Pu: İyon odası duvarı, hava kavitesi gibi yoğunluğu suya eşdeğer olmayan materyaller için düzeltme faktörüdür

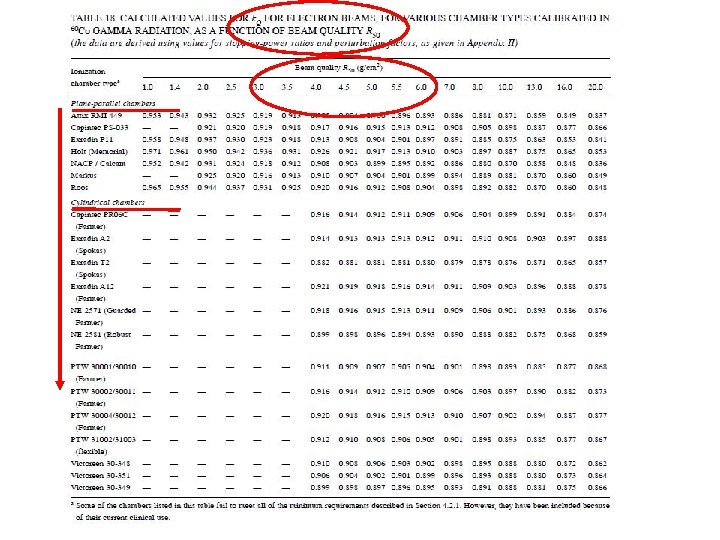

Paralel düzlem iyon odalarının karşılaştırılması

Paralel Düzlem İO, örnek

TRS-277: Rölatif Standart Belirsizlik
