YILDIZ TEKNİK ÜNİVERSİTESİ GEMİ İNŞAATI VE DENİZCİLİK FAKÜLTESİ 15 M GEZİNTİ ve YARIŞ AMAÇLI YELKENLİ TEKNE DİZAYNI BİTİRME TEZİ SUNUMU Danışman: Prof. Dr. Hüseyin YILMAZ ÖMER ŞİRİN - 02063033

Ana Boyutların Belirlenmesi Tekne Tipinin Seçimi Kullanım Amacının Belirlenmesi Regresyon Yöntemiyle Ana Boyutların Belirlenmesi Barkla formülleriyle hedefe uygun bir gemiyle kıyaslanması Tekne Ana Boyutlarına Karar Verme

Gövde Tasarımı Endaze ve Ofset tablosu 3 Boyutlu modelden elde edildi. Gemi formu 3 Boyutlu olarak Max. Surf 11. 11 de NURBs olarak modellendi. Uygun yüzey pürüzsüzlüğüne ve istenilen ana boyutlara ulaşıldı.

Gövde Tasarımı

Ahşap Konstrüksiyon Hesapları The Elements of Boat Strength: For Builders, Designers, and Owners Dave Gerr Ahşap konstrüksiyonun boyutlandırılması Dave Gerr’in The Elements of Boat Strength: For Builders, Designers, and Owners adlı kitabı esas alınarak yapıldı.

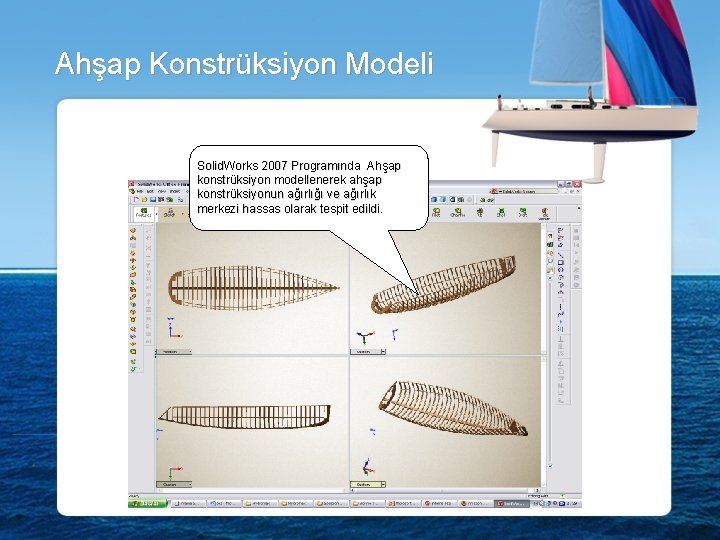

Ahşap Konstrüksiyon Modeli Solid. Works 2007 Programında Ahşap konstrüksiyon modellenerek ahşap konstrüksiyonun ağırlığı ve ağırlık merkezi hassas olarak tespit edildi.

Ahşap Konstrüksiyon Modeli

Hidrostatik ve Stabilite Hesapları Yükleme durumları, tankların yerleri ve durumları, ağırlık dağılımları gibi veriler girildi. Tank Kapasiteleri, hidrostatik hesaplar, stabilite hesapları, KN değerleri, sınır KG değerleri hesaplatıldı. Seyir yükleme durumunda NIFL 50 Φ = 148˚ de devrilmektedir. Bu oldukça yüksek bir değerdir.

Hız - Direnç Hesapları 10 knot için toplam direnç 10 için gerekli güç 75 5. 8 knot KN dur. BG dür.

Ana Makine Seçimi 10 knot hızı sağlayacak 75 BG gücünde Volvo-Penta D 2 -75 motoru seçildi. Mevcut yakıt deposuyla (907 lt ) maxsimum hızla 503, 8 nm mesafe yol alabilir.

Yelken Performans Hesabı Çeşitli hücum açılarındaki hız, doğrultucu ve devirici moment gibi verilerin polar diyagramları elde Yelken direği ve arma edildi. yapısıyla ilgili veriler girilerek yaklaşık hız tahmini yaptırıldı.

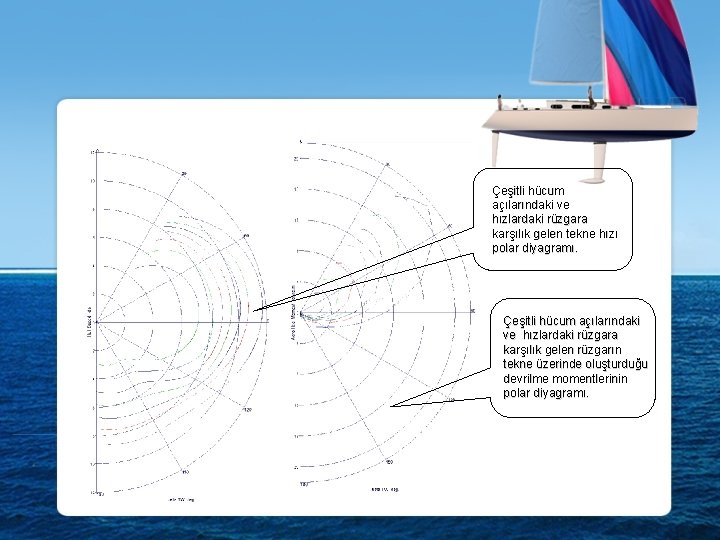

Çeşitli hücum açılarındaki ve hızlardaki rüzgara karşılık gelen tekne hızı polar diyagramı. Çeşitli hücum açılarındaki ve hızlardaki rüzgara karşılık gelen rüzgarın tekne üzerinde oluşturduğu devrilme momentlerinin polar diyagramı.

Endüstriyel Model Tasarımı Form yapısı Max. Surf programından alınarak NURBS Algoritmasıyla NIFL 50 Endüstriyel modeli Rhino. Ceros programında tasarlandı. Tasarımın son aşamasında fotogerçekçi görüntüler alınman önce bütün yüzeyler kaplama ağlarına (Render Mesh) çevrildi. Flamingo kaplama motoru ile Rhino. Ceros modelinin fotogerçekçi görüntüleri alındı.

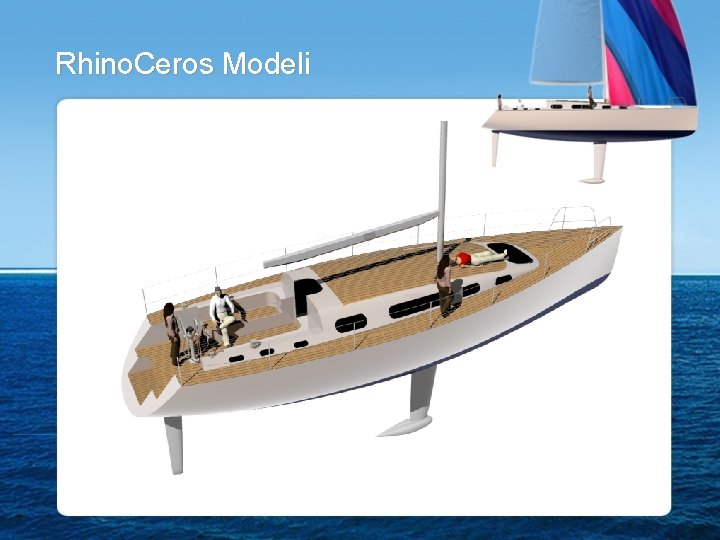

Rhino. Ceros Modeli

Rhino. Ceros Modeli

İç Tasarım 4 kişilik ailenin kullanacağı mutfak tasarlandı. 7 Kişinin oturabileceği oturma takımına ve 125 x 85 cm ebatında masaya sahip bir salon tasarlandı. Master Kabinde; İki kişinin rahatça yatabileceği 200 x 180 cm ebadında kingsize yatak ve 160 x 50 cm ebadında büyük bir dolap tasarlandı. Baş Tarafta; 1000 x 500 cm haritaların rahatça okunabileceği harita istasyonu tasarlandı. İçerisinde lavabo, klozet ve duşa kabin bulunan 2, 4 m 2 net alana sahip banyo tasarlandı. İki kişinin rahatça yatabileceği 2 adet 210 x 90 cm ebadında yatak ve 60 x 45 cm ebadında büyük iki adet dolap tasarlandı.
