Yeralt sular Yrd Do Dr TLAY KKSOY JEOLOJYE

“Yeraltı suları” Yrd. Doç. Dr. TÜLAY KÖKSOY

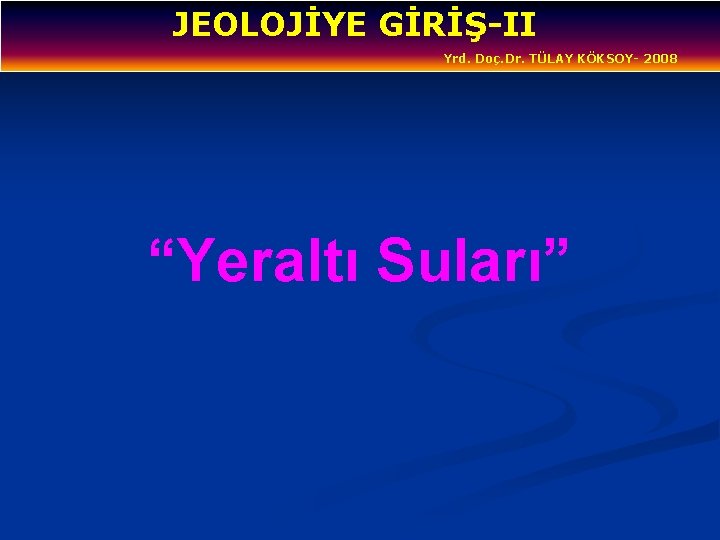

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 “Yeraltı Suları”

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Yeraltısuyu ve özellikleri ile ilgilenen bilim dalına Hidrojeoloji denir Suyun kullanım alanları Yaşam İçme Fotosentez Soluma Metabolizma Mühendislik Soğutma Isıtma Temizleme Taşkın Toprak sulaması Rekreasyon Yüzme Balıkçılık Yelken Paten Kayak

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Yeraltısuyu nehir ve gölleri genellikle nadirdir Yeraltısuyunun büyük bir bölümü kayaçların taneleri arasındaki boşluklarda bulunur Jeolojik olarak önemli bir aşındırıcıdır

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 SÜZÜLME Yüzeyde akan suların bir bölümü yeraltına süzülür.

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Porozite (gözeneklilik) ve Permiabilite (geçirimlilik) Porozite: kayaç içindeki boşlukların kayaç hacmine olan oranı olarak ifade edilebilir. Permeabilite (Geçirimlilik ): Suyun bir yerden diğer bir yere iletilebilme özelliğidir. Bu da gözenekler arasındaki bağlantıyla ilişkilidir

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Konglomera yüksek gözenekliliğe ve permeabiliteye sahiptir

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Granit düşük gözenekliliğe ve permeabiliteye sahiptir

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Yüksek gözenekliliğe sahip bir kayaç

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 SU TABLASI Yeryüzünün altında belli Bir düzeyden sonra kayaçlarda Su bulunur. Bu düzeye yeraltısuyu tablası adı verilir. Suya doygun kayaçlar yer altısuyu tablasının altındadırlar.

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 AKİFERLER • Çimentolanmamış kum ve çakıllar • Kumtaşları ve kireçtaşları • Yarı çimentolanmamış kumtaşları • Karbonatlı kayaçlar • Volkanik ve bazaltik kayaçlar • Diğerleri

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Su tablasının üstünde mercek şeklinde akıda bulunan su seviyelerine tünemiş su tablası denir.

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 KAYNAKLAR

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 KAYNAKLARIN OLUŞUMU

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 KAYNAKLAR

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Yeraltısuyu akarsuları besleyebilir veya akarsular yer altı suyunu besler

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 ÇÖKME Uzun süreli çekimin oluğu ve beslenmenin yetersiz oluğu bölgelerde yer çökmesi büyük bir problem oluşturur. Yeraltısuyu kayaçların gözenek ve boşluklarında bulunur ve destek görevi görür. Suyun gözeneklerden çekilmesi ile akiferi oluşturan taneler düzensiz bir şekilde sıklaşır. Yüzey çöktüğü zaman aynı zamanda yüzeyeki yapılarda zarar görür.

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Çökme (beslenmeden daha fazla su çekimi)

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Kayaçların yer altı suyu tarafından eritilmesi: Karstik yapılar Suyun bol olduğu yerlerde özellikle karbonatlı kayaçlar kimyasal ayrışmaya uğrarlar. Karstik yapılarda karbonatlı kayaçların erimesi ve tekrar depolanması sonucu oluşurlar

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Obruklar Kireçtaşlarının eritilmesi nedeniyle yüzeydeki yavaş ve ani çökmeler sonucu oluşur.

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Mağaralar tümüyle erozyona uğrar ve çatıları çökerse bu şekilde bölgeler gelişir.

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 GAYZERLER

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 GAYZERLER

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 GAYZERLER

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 GAYZERLER

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Karbonatlı kayaçların eritilmesi ve çökeltilmesi • Su havadaki karbondioksiti alarak karbonik asit oluşur – H 2 O + CO 2 H 2 CO 3 (karbonik asit) – Karbonik asitli sular kireçtaşına etki ederek kalsiyum bi karbonatı oluşur – Ca. CO 3 + H 2 CO 3 Ca (HCO 3)2 – Böylece kireçtaşları eritilmiş olur

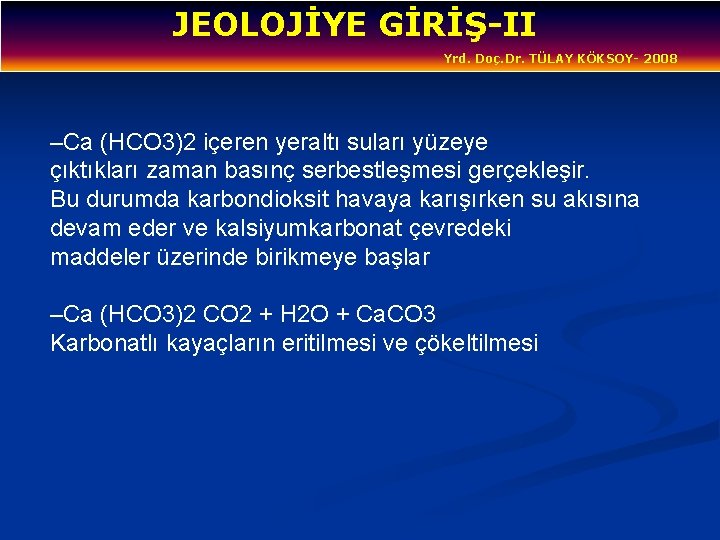

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 –Ca (HCO 3)2 içeren yeraltı suları yüzeye çıktıkları zaman basınç serbestleşmesi gerçekleşir. Bu durumda karbondioksit havaya karışırken su akısına devam eder ve kalsiyumkarbonat çevredeki maddeler üzerinde birikmeye başlar –Ca (HCO 3)2 CO 2 + H 2 O + Ca. CO 3 Karbonatlı kayaçların eritilmesi ve çökeltilmesi

JEOLOJİYE GİRİŞ-II Yrd. Doç. Dr. TÜLAY KÖKSOY- 2008 Mağara ve sıcak su çevrelerindeki kalsiyum karbonat çökeltilerine traverten denir

DERS BİTTİ!
