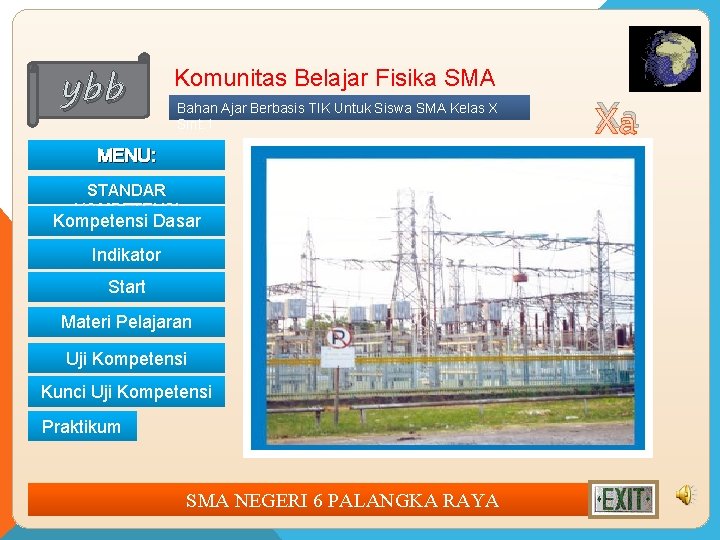

ybb Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 MENU: STANDAR KOMPETENSI Kompetensi Dasar Indikator Start Materi Pelajaran Uji Kompetensi Kunci Uji Kompetensi Praktikum SMA NEGERI 6 PALANGKA RAYA Xa

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 MATERI FISIKA KELAS X SEMESTER 1 Xa Home Alat ukur listrik Hukum Ohm Ilmuwan Diskusi Soal Jawaban Soal Klik dibawah disini untuk mengetahui Standar Kompetensi Dasar Indikator Kunci Soal Info

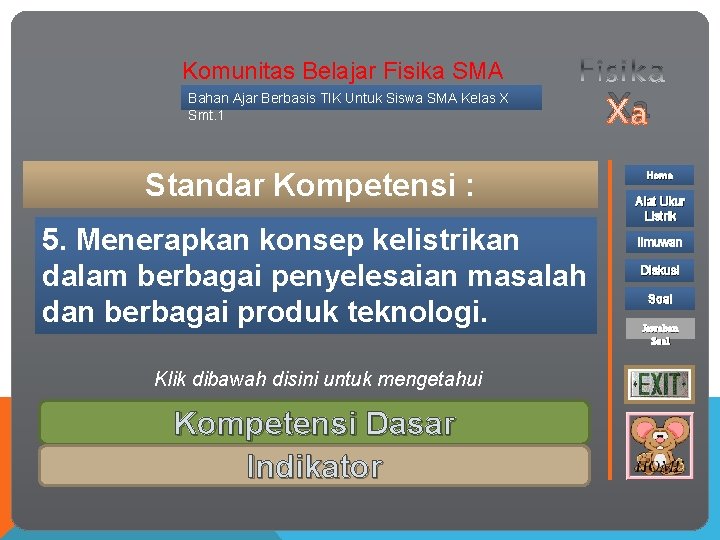

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Standar Kompetensi : 5. Menerapkan konsep kelistrikan dalam berbagai penyelesaian masalah dan berbagai produk teknologi. Klik dibawah disini untuk mengetahui Kompetensi Dasar Indikator Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Kompetensi Dasar : 5. 1 Memformulasikan besaran-besaran listrik rangkaian tertutup sederhana (satu loop). Klik dibawah disini untuk mengetahui Standar Kompetensi Indikator Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

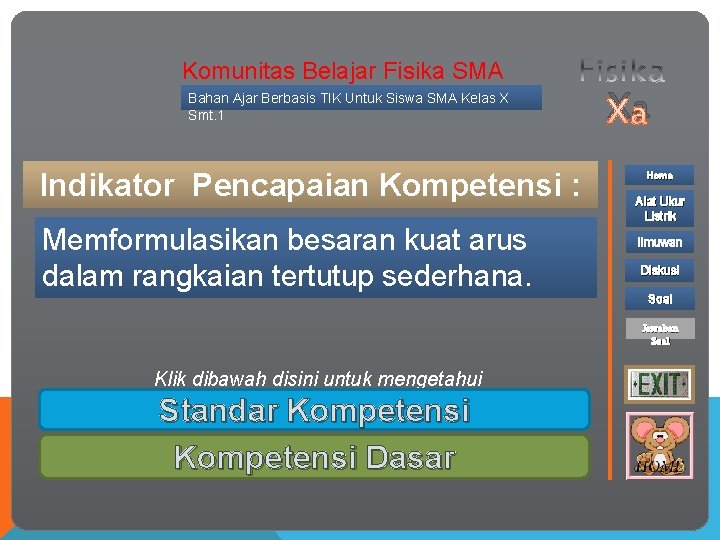

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Indikator Pencapaian Kompetensi : Memformulasikan besaran kuat arus dalam rangkaian tertutup sederhana. Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal Klik dibawah disini untuk mengetahui Standar Kompetensi Dasar

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Pendahuluan Listrik sudah ada sejak adanya jagat raya ini, bahkan saat kehidupan di planet ini belum ada. Kilatan petir yang sangat kuat dapat menerangi langit. Petir merupakan fenomena alam yang menunjukkan adanya energi listrik. Gejala listrik telah diselidiki sejak 600 SM oleh Thales, ahli filsafat dari Miletus, Yunani Kuno. Batu ambar yang digosok-gosokkan dengan kain sutra mampu menarik potongan-potongan jerami, sehingga dikatakan bahwa batu ambar bermuatan listrik. Listrik pada dasarnya dibedakan menjadi dua macam, yaitu listrik statis dan Diskusi listrik dinamis. Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

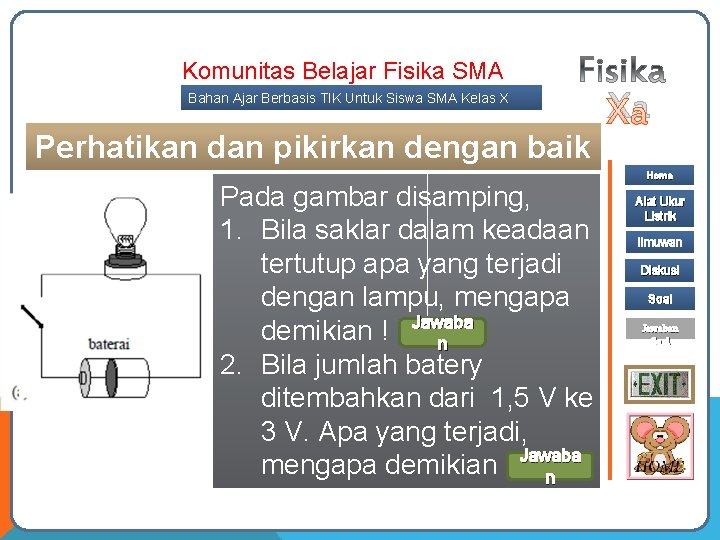

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Perhatikan dan pikirkan dengan baik : Pada gambar disamping, 1. Bila saklar dalam keadaan tertutup apa yang terjadi dengan lampu, mengapa demikian ! Jawaba n 2. Bila jumlah batery ditembahkan dari 1, 5 V ke 3 V. Apa yang terjadi, mengapa demikian ! Jawaba n Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

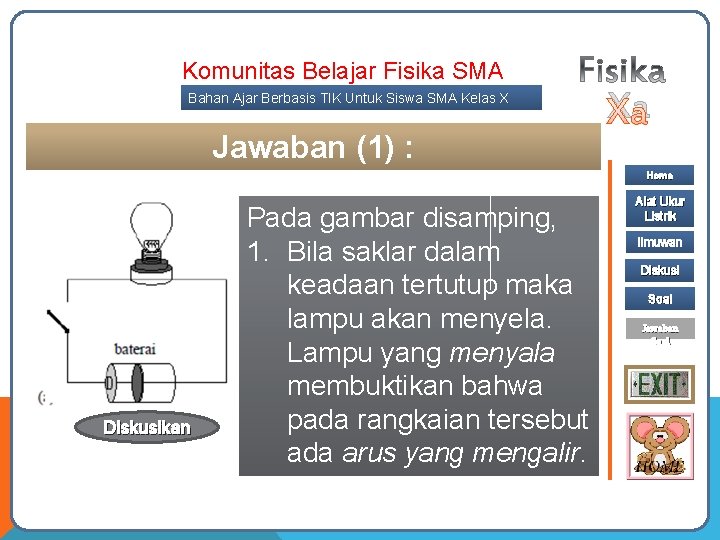

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Jawaban (1) : Xa Home Diskusikan Pada gambar disamping, 1. Bila saklar dalam keadaan tertutup maka lampu akan menyela. Lampu yang menyala membuktikan bahwa pada rangkaian tersebut ada arus yang mengalir. Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Jawaban (2) : Xa Home Diskusikan Pada gambar disamping, 2. Bila jumlah batery ditembahkan dari 1, 5 V ke 3 V maka lampu akan semakin terang karena tegangan Tegangan/sumber tegangan arus dan arus s semakin besar Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

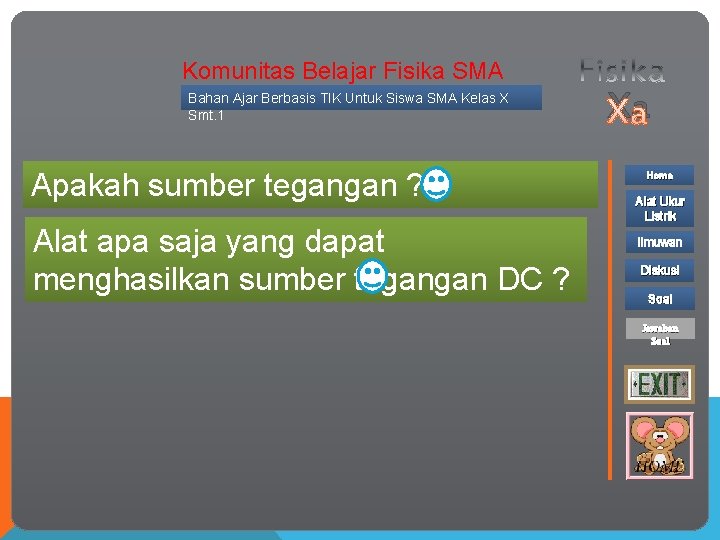

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Apakah sumber tegangan ? Alat apa saja yang dapat menghasilkan sumber tegangan DC ? Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

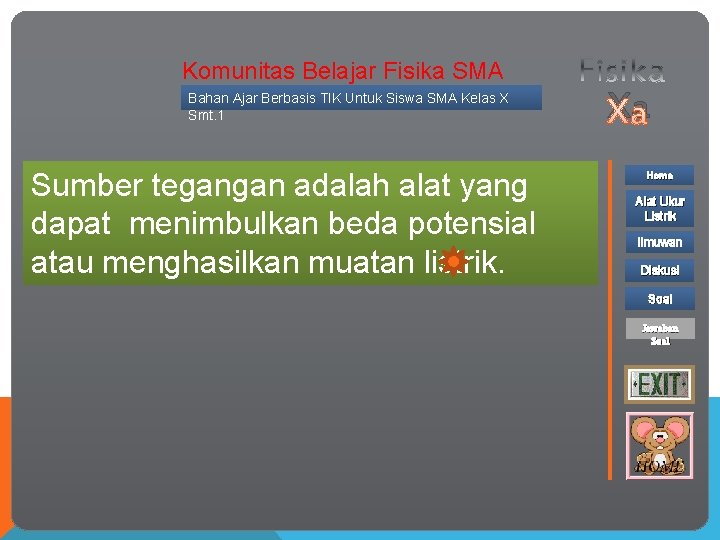

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Sumber tegangan adalah alat yang dapat menimbulkan beda potensial atau menghasilkan muatan listrik. Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

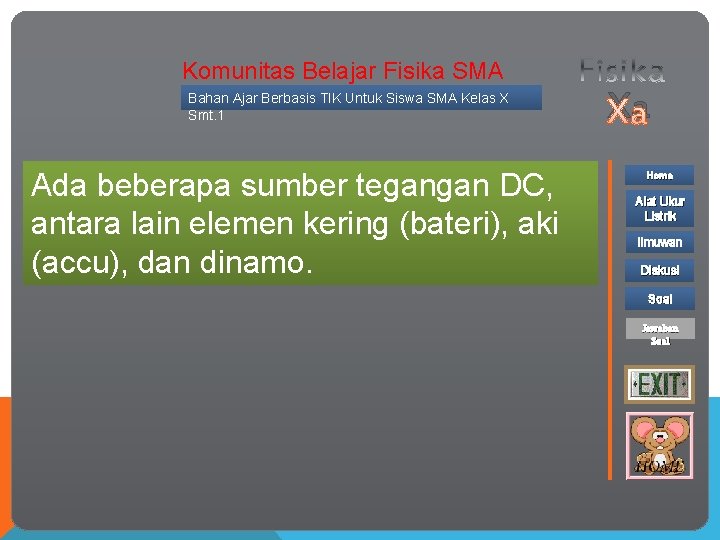

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Ada beberapa sumber tegangan DC, antara lain elemen kering (bateri), aki (accu), dan dinamo. Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

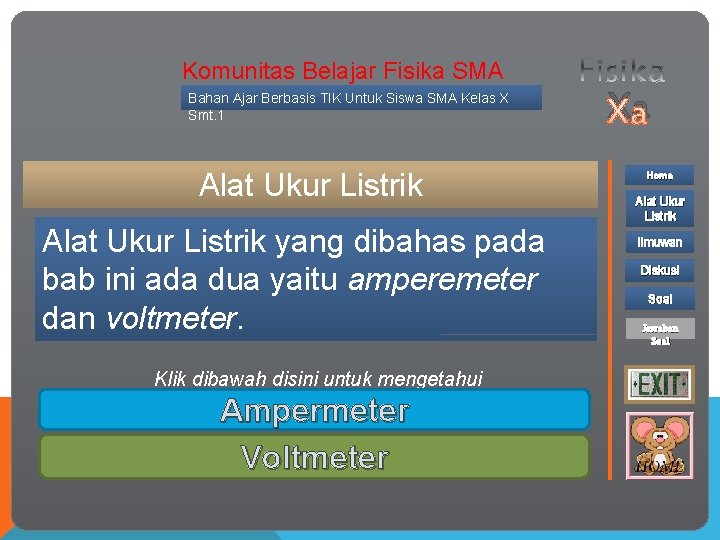

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Alat Ukur Listrik yang dibahas pada bab ini ada dua yaitu amperemeter dan voltmeter. Klik dibawah disini untuk mengetahui Ampermeter Voltmeter Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Ampermeter Untuk mengukur kuat arus, ampermeter dirangkai seri dalam rangkaian. Caranya dengan menghubungkan kutub positif rangkaian dengan colok negatif ampermeter dan kutub positif ampermeter dengan kutuf negatif sumber tegangan. Ampermeter memiliki batas ukur (BU), agar dapat digunakan untuk mengukur arus yang besar dipasang resistans secara pararel disebut resistans shunt. Klik dibawah disini untuk mengetahui Voltmeter Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

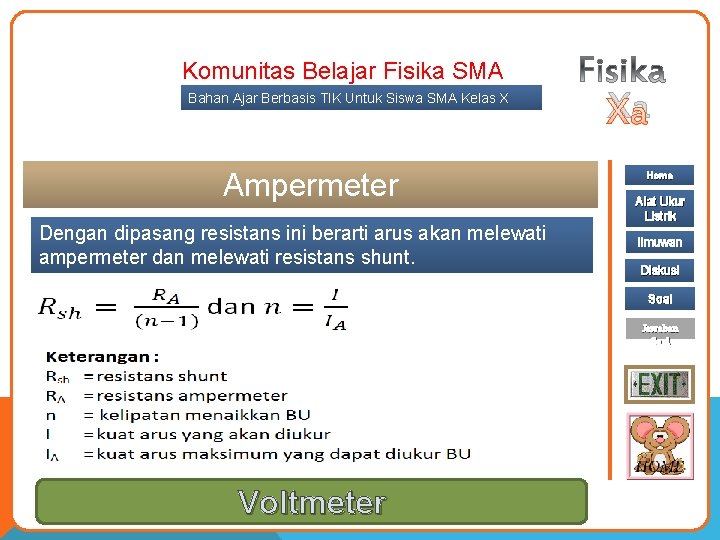

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Ampermeter Dengan dipasang resistans ini berarti arus akan melewati ampermeter dan melewati resistans shunt. Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal Voltmeter

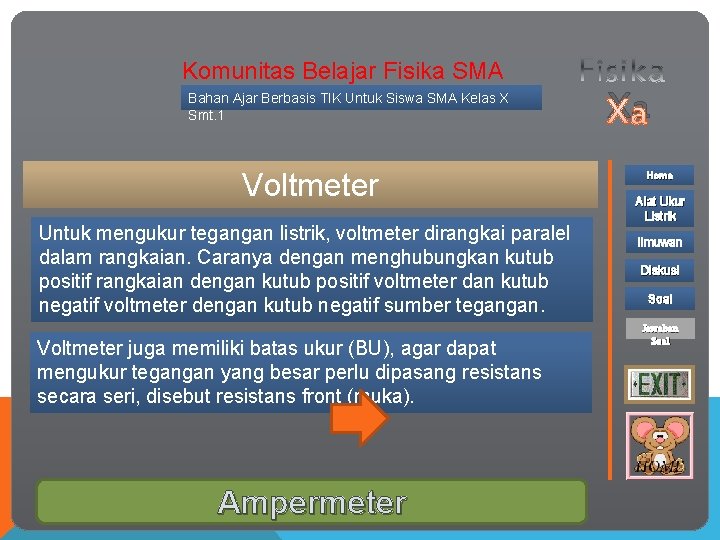

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Voltmeter Untuk mengukur tegangan listrik, voltmeter dirangkai paralel dalam rangkaian. Caranya dengan menghubungkan kutub positif rangkaian dengan kutub positif voltmeter dan kutub negatif voltmeter dengan kutub negatif sumber tegangan. Voltmeter juga memiliki batas ukur (BU), agar dapat mengukur tegangan yang besar perlu dipasang resistans secara seri, disebut resistans front (muka). Ampermeter Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Voltmeter Dengan dipasang resistans ini berarti tegangan terbagi dua, yaitu tegangan pada muka dan tegangan pada voltmeter. Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal Ampermeter

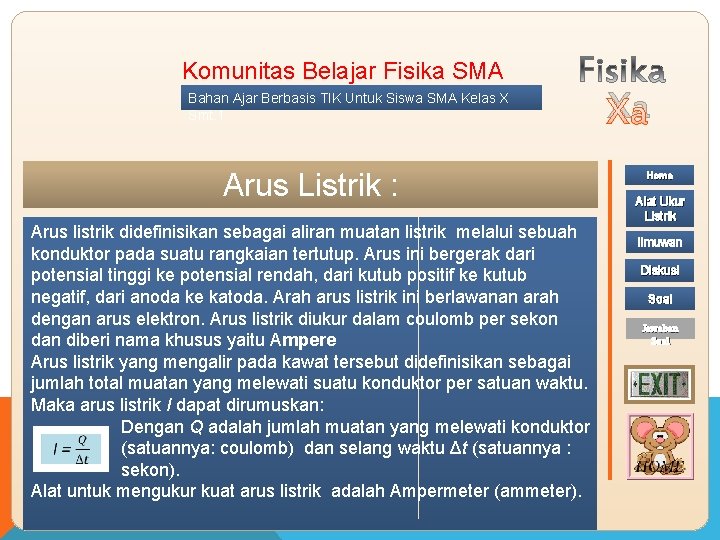

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Arus Listrik : Arus listrik didefinisikan sebagai aliran muatan listrik melalui sebuah konduktor pada suatu rangkaian tertutup. Arus ini bergerak dari potensial tinggi ke potensial rendah, dari kutub positif ke kutub negatif, dari anoda ke katoda. Arah arus listrik ini berlawanan arah dengan arus elektron. Arus listrik diukur dalam coulomb per sekon dan diberi nama khusus yaitu Ampere Arus listrik yang mengalir pada kawat tersebut didefinisikan sebagai jumlah total muatan yang melewati suatu konduktor per satuan waktu. Maka arus listrik I dapat dirumuskan: Dengan Q adalah jumlah muatan yang melewati konduktor (satuannya: coulomb) dan selang waktu Δt (satuannya : sekon). Alat untuk mengukur kuat arus listrik adalah Ampermeter (ammeter). Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Contoh Soal: Arus listrik sebesar 5 A mengalir melalui seutas kawat penghantar selama 1, 5 menit. Hitunglah banyaknya muatan listrik yang melalui kawat tersebut! Penyelesaian: Diketahui: I = 5 A ; t = 1, 5 menit = 90 sekon Ditanya: Q =. . . ? Jawab: Q = I. t = (5 A) (90 s) = 450 C Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

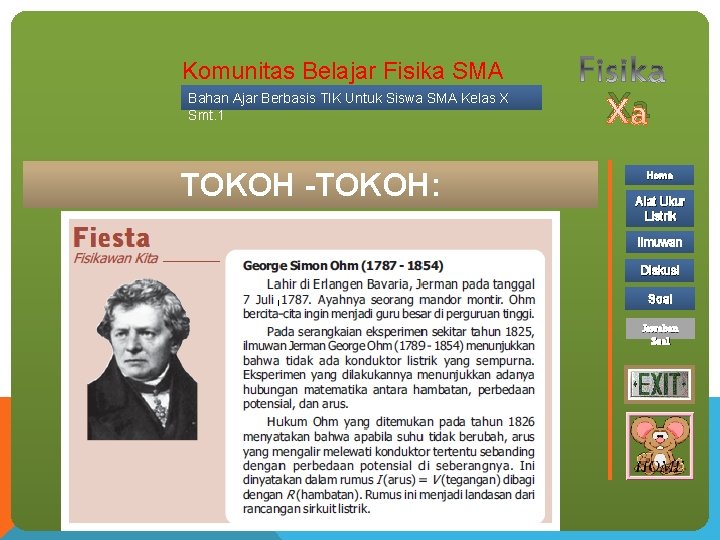

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 TOKOH -TOKOH: Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

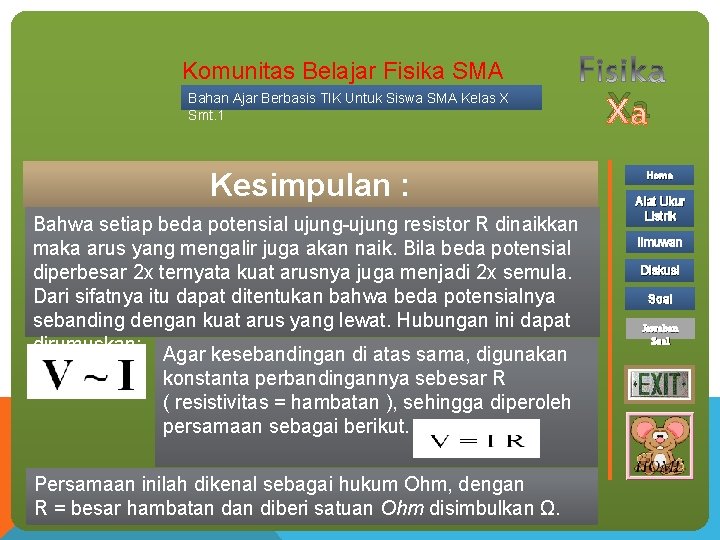

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Kesimpulan : Bahwa setiap beda potensial ujung-ujung resistor R dinaikkan maka arus yang mengalir juga akan naik. Bila beda potensial diperbesar 2 x ternyata kuat arusnya juga menjadi 2 x semula. Dari sifatnya itu dapat ditentukan bahwa beda potensialnya sebanding dengan kuat arus yang lewat. Hubungan ini dapat dirumuskan: Agar kesebandingan di atas sama, digunakan konstanta perbandingannya sebesar R ( resistivitas = hambatan ), sehingga diperoleh persamaan sebagai berikut. Persamaan inilah dikenal sebagai hukum Ohm, dengan R = besar hambatan diberi satuan Ohm disimbulkan Ω. Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal

Komunitas Belajar Fisika SMA Bahan Ajar Berbasis TIK Untuk Siswa SMA Kelas X Smt. 1 Rangkaian Praktikum hukum Ohm Xa Home Alat Ukur Listrik Ilmuwan Diskusi Soal Jawaban Soal
