Yangın Alarm Sistemleri Nazan ALTINTAS

Yangın Alarm Sistemleri Sistem Türleri n. Yangın Alarm Sistemleri iki ana guruba ayrılır n 1. Konvansiyonel Sistemler (Bölgesel Bilgilendirme) n 2. Adreslenebilir Sistemler Noktasal Bilgilendirme

Tasarım Esasları n 1. Konvansiyonel Sistemler (Bölgesel Bilgilendirme) n Her zona ayrı bir devre n Her devrede 20 – 30 dedektör ve buton n Yangın veya arıza uyarısı zon bazında alınıyor. n Detay gerekiyorsa zonları arttırmak gerekiyor. Sistem Türleri

Tasarım Esasları n 2. Adreslenebilir Sistemler Noktasal Bilgilendirme n Bir çevrimde 100 -126 detektör ve buton n Zone’lar çevrimlere bağlı değil n Zonlar panelde yazılım ile tanımlanıyor n Uyarı veren yada arızalanan cihaz bireysel olarak fark ediliyor Sistem Türleri

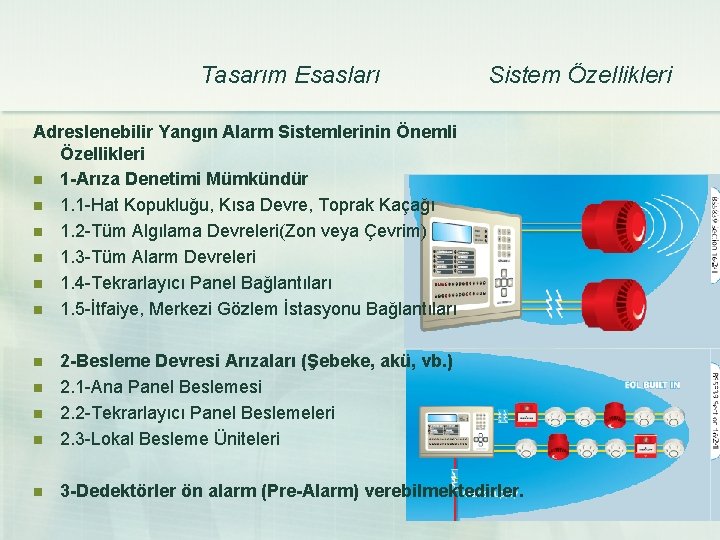

Tasarım Esasları Sistem Özellikleri Adreslenebilir Yangın Alarm Sistemlerinin Önemli Özellikleri n 1 -Arıza Denetimi Mümkündür n 1. 1 -Hat Kopukluğu, Kısa Devre, Toprak Kaçağı n 1. 2 -Tüm Algılama Devreleri(Zon veya Çevrim) n 1. 3 -Tüm Alarm Devreleri n 1. 4 -Tekrarlayıcı Panel Bağlantıları n 1. 5 -İtfaiye, Merkezi Gözlem İstasyonu Bağlantıları n 2 -Besleme Devresi Arızaları (Şebeke, akü, vb. ) 2. 1 -Ana Panel Beslemesi 2. 2 -Tekrarlayıcı Panel Beslemeleri 2. 3 -Lokal Besleme Üniteleri n 3 -Dedektörler ön alarm (Pre-Alarm) verebilmektedirler. n n n

Tasarım Esasları Sistem Özellikleri Adreslenebilir Yangın Alarm Sistemlerinin Önemli Özellikleri n 4 -Dedektörlerin ön alarm ve alarm eşik seviyeleri ayarlanabilir. n 5 -Dedektörler kirlilik ve bakım uyarısı verebilir. n 6 -Dedektörler hassasiyetlerini otomatik kalibre edebilirler. n n 7 -çevrim hattında olabilecek kısa devre durumlarında izolatör modüller sayesinde hattının tümünün çökmesini engelleme n 8 - Class A ve/veya Class B bağlantı imkanı. n 9 -Kontrol Panelleri arasında network imkanı n 10 -Ayrıntılı program yapabilme imkanı

Tasarım Esasları Dedektör Seçim Noktasal Dedektörler n n n Konferans Odaları Bilgi-işlem Odaları Büyük Mağazalar Fabrikalar Elektrik/Mekanik Odaları Yemekhaneler n n n Kütüphaneler Kayıt Stüdyoları Okullar Tiyatro Sahneleri Restoranlar Yatak Odaları

Tasarım Esasları n n n Dedektör Seçim Optik Duman Dedektörü Yoğun dumanlı, için yanabilecek maddelerin bulunduğu mekanlarda kullanılır. Büyük partiküllü beyaz dumana çabuk cevap verir. Koridorlar (Tercihen) Merdivenler (Tercihen) Asansör Şaftları n n n X-Ray Odaları Fotoğraf İşleme Odaları Kargo Yükleme Alanları

Tasarım Esasları n n Dedektör Seçim Isı (Sıcaklık) Dedektörü Duman dedektörlerinin verimli çalışmadığı alanlarda kullanılır. Isı ya çabuk cevap verir. Sabit Sıcaklık 60ºC Kazan Daireleri Çay Ocakları Sabit Sıcaklık 90ºC Fırın Alanları Mutfaklar Lineer Kablo Tipi • Kablo Tünelleri • Kablo Tavaları • Transformatörler • Motor Gövdeleri Sıcaklık Artış Hızı Kapalı Otoparklar Yüzme Alanları

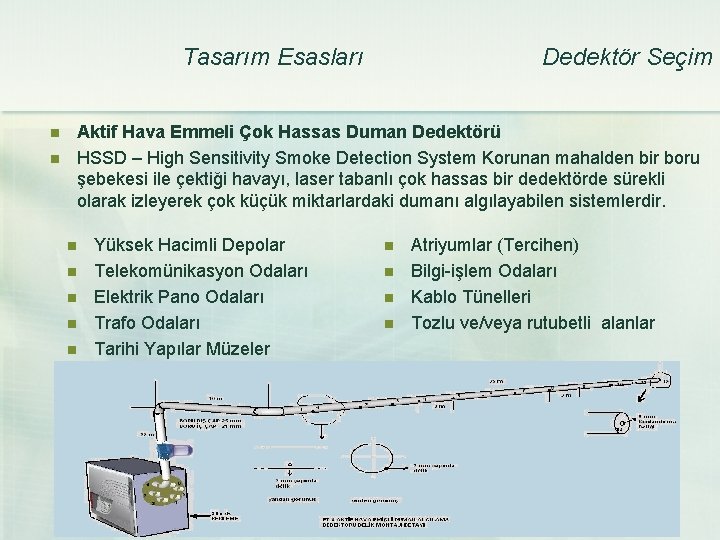

Tasarım Esasları n n Dedektör Seçim Aktif Hava Emmeli Çok Hassas Duman Dedektörü HSSD – High Sensitivity Smoke Detection System Korunan mahalden bir boru şebekesi ile çektiği havayı, laser tabanlı çok hassas bir dedektörde sürekli olarak izleyerek çok küçük miktarlardaki dumanı algılayabilen sistemlerdir. n n n Yüksek Hacimli Depolar Telekomünikasyon Odaları Elektrik Pano Odaları Trafo Odaları Tarihi Yapılar Müzeler n n Atriyumlar (Tercihen) Bilgi-işlem Odaları Kablo Tünelleri Tozlu ve/veya rutubetli alanlar

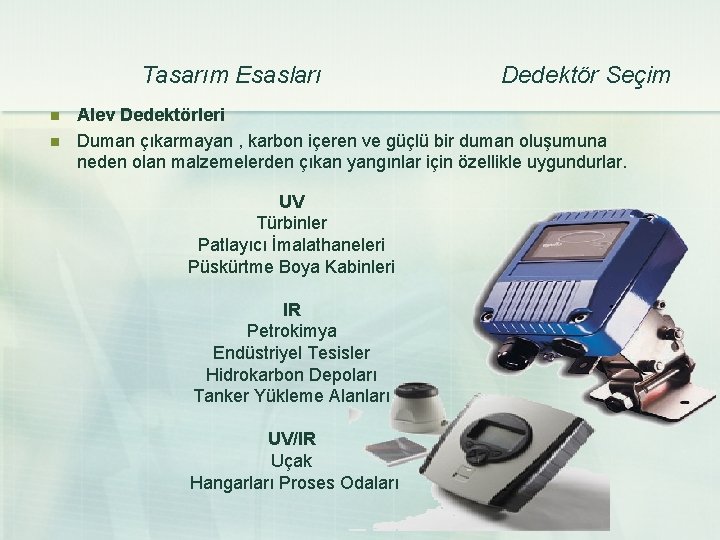

Tasarım Esasları n n Dedektör Seçim Alev Dedektörleri Duman çıkarmayan , karbon içeren ve güçlü bir duman oluşumuna neden olan malzemelerden çıkan yangınlar için özellikle uygundurlar. UV Türbinler Patlayıcı İmalathaneleri Püskürtme Boya Kabinleri IR Petrokimya Endüstriyel Tesisler Hidrokarbon Depoları Tanker Yükleme Alanları UV/IR Uçak Hangarları Proses Odaları

Tasarım Esasları n n n Dedektör Yerleşimi Noktasal Dedektörlerin Yerleşimi Duman dedektörünün algılama elemanı tavandan en az 25 mm, en fazla 600 mm uzaklıkta olmalıdır. Sıcaklık dedektörünün algılama elemanı tavandan en az 25 mm, en fazla 150 mm uzaklıkta olmalıdır. Noktasal Duman Ded. h < 10. 5 m Noktasal Isı Artış Ded. h < 9 m Noktasal Sabit Isı Ded. 60 C h < 7. 5 m Noktasal Sabit Isı Ded. 90 o. C h < 6 m Işın Tipi Duman Ded. 2. 7 m< h < 25 m

Tasarım Esasları n Dedektör Yerleşimi Noktasal Dedektörlerin Düz Tavanda yerleşimi n r: Koruma çapı dedektöre olan mesafe n Duman Dedektörü Koruma Alanı: En fazla 112 m² r Duman=7. 5 m Duvara Olan Mesafe Duman=5, 3 m L Duman=10, 6 m Tavandan 2, 5 -60 cm aşağıda monte edilmelidir. n n n L: Dedektörden Isı Dedektörü Koruma Alanı: En fazla 56, 3 m² r Isı=5. 3 m Duvara Olan Mesafe Isı=3. 8 m L Isı=7 m Tavandan 2, 5 -15 cm aşağıda monte edilmelidir.

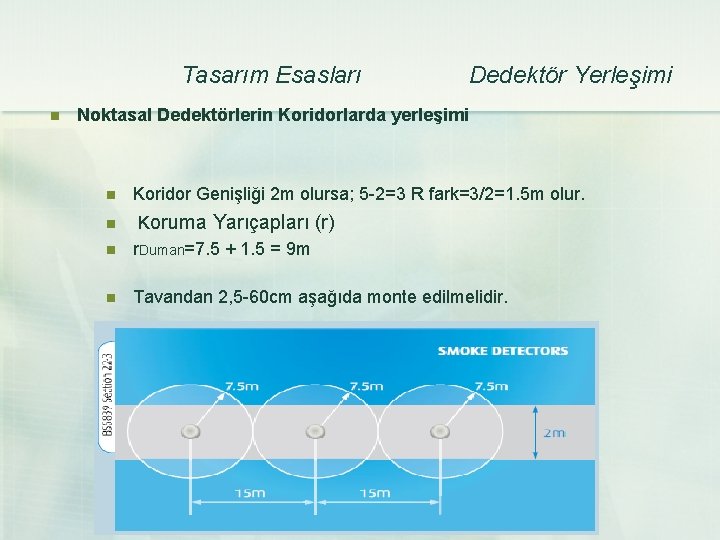

Tasarım Esasları n Dedektör Yerleşimi Noktasal Dedektörlerin Koridorlarda yerleşimi n Koridor Genişliği 2 m olursa; 5 -2=3 R fark=3/2=1. 5 m olur. n n Koruma Yarıçapları (r) r. Duman=7. 5 + 1. 5 = 9 m n Tavandan 2, 5 -60 cm aşağıda monte edilmelidir.

Tasarım Esasları n Dedektör Yerleşimi Noktasal Dedektörlerin Eğimli Tavanda yerleşimi n Eğimli tavanlarda dedektörler tepe noktasından 50 cm mesafe bırakılarak yerleştirilmelidir. n Eğimli tavanlarda dedektörlerin duvarla arasındaki maksimum mesafe; R = r + (r x α/100)m’ dir. Örneğin Optik Duman Dedektörü için; r =7. 5 m’dir ve α=20° alırsak R = r + (r x α/100) R = 7. 5 + (7. 5 x 20/100) R = 7. 5 + 1. 5 R = 9 m olur. 50 CM R α n n n

Tasarım Esasları n n Dedektör Yerleşimi Noktasal Dedektörlerin Eğimli Tavanda yerleşimi Yastıklama n n n Tavanda sıcak hava tabakaları oluşabilir. Duman sıcak hava tabakalarının bulunduğu boşlukları dolduramaz. Tavanda bulunan duman dedektörleri algılama yapamaz. Tavanda bulunabilecek sıcaklık dedektörleri hatalı alarm verebilir. Bu nedenlerle dedektörler tavandan 30 -60 cm aşağıda monte edilmelidir

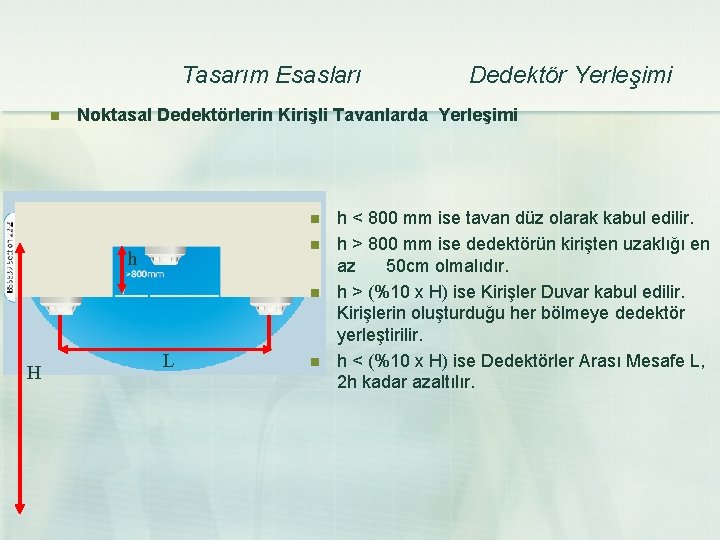

Tasarım Esasları n Noktasal Dedektörlerin Kirişli Tavanlarda Yerleşimi n n h n H Dedektör Yerleşimi L n h < 800 mm ise tavan düz olarak kabul edilir. h > 800 mm ise dedektörün kirişten uzaklığı en az 50 cm olmalıdır. h > (%10 x H) ise Kirişler Duvar kabul edilir. Kirişlerin oluşturduğu her bölmeye dedektör yerleştirilir. h < (%10 x H) ise Dedektörler Arası Mesafe L, 2 h kadar azaltılır.

Tasarım Esasları n Noktasal Dedektörlerin Sedparatörler (Bölmeler) Yerleşimi n h n n H Dedektör Yerleşimi h < (%10 x H) ise yerden yükselen bölmeler duvar kabul edilir. Oluşan her bölmeye dedektör yerleştirilir. h >( %10 x H) ise bölmeler dikkate alınmaz.

Tasarım Esasları n Dedektör Yerleşimi Noktasal Dedektörlerin Asma Tavan Yükseltilmiş Döşeme Yerleşimi n İçinde yanmaya elverişli ve yanma riski taşıyan maddeler bulunan, yüksekliği 25 cm‘ den fazla olan asma tavanların üzerlerindeki ve yükseltilmiş döşemelerin altlarındaki boşluklara, asansör ve merdiven kovaları gibi boşluklara duman dedektörleri tesis edilmelidir.

Tasarım Esasları n Dedektör Yerleşimi Noktasal Dedektörlerin Ölü Bölgelere Yerleşimi 50 cm n Dedektörün duvara montaj mecburiyeti varsa hava akımının olmadığı, dumanın ulaşmadığı ölü bölge dışında, tavandan 10 -30 cm aşağı yerleştirilerek monte edilmelidir. n Bir detektör herhangi bir duvara en fazla 50 cm yakınlaştırılabilir.

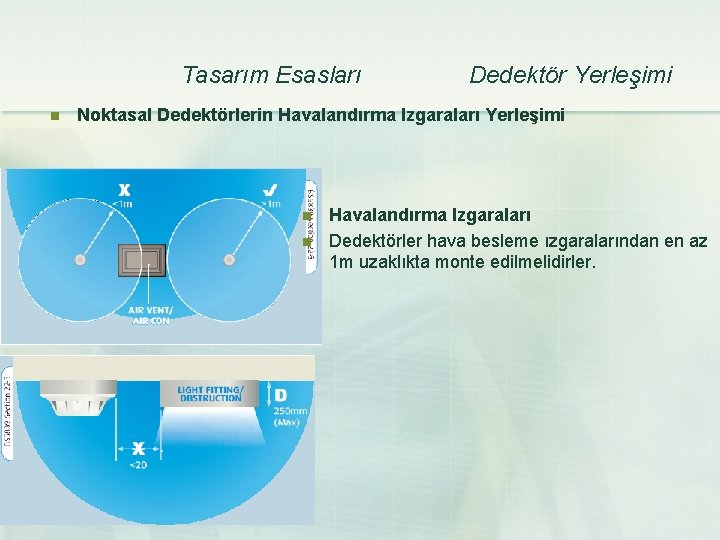

Tasarım Esasları n Dedektör Yerleşimi Noktasal Dedektörlerin Havalandırma Izgaraları Yerleşimi n n Havalandırma Izgaraları Dedektörler hava besleme ızgaralarından en az 1 m uzaklıkta monte edilmelidirler.

Tasarım Esasları n Dedektör Yerleşimi Noktasal Dedektörlerin Şaftlar Yerleşimi n Asansör şaftları, merdiven kovaları, tesisat şaftları gibi birden fazla katı içeren düşey bölmelerde kapı, pencere ve kapaklara en fazla 1. 5 m yakınlıkta duman detektörü yerleştirilmelidir.

Tasarım Esasları n Dedektör Yerleşimi Işın Tipi Dedektörlerin Yerleşimi n h Alıcı Verici Noktasal dedektörlerin yükseklikten ve çatı yapısından uygulamasının ve bakımlarının zor olduğu, yüksek tavanlı ve geniş mahallerde kullanılır. Işın vericisi, alıcısı ve kontrol ünitesinden oluşur. 2. 7 m < H < 25 m H h : %10 x H 7, 5 m Verici 10 m < L < 150 m Alıcı 15 m Kontrol Ünitesi S= 1500 m’ L 7, 5 m 100 m

Tasarım Esasları Dedektör Yerleşimi n Kanal Tipi Dedektörlerin Yerleşimi n Tavan yapısı yada başka nedenlerden dolayı noktasal dedektör uygulaması yapılamıyorsa veya yangın alarm sisteminin algılama gücünü arttırmak için kullanılabilir. Hava emiş boru boyları mümkün olduğunca kısa ve az sayıda yön değişikliğine sahip olmalı Hava emiş boru sayısı mümkün olduğunca fazla olmalı n n

Tasarım Esasları n n Buton Seçimi Yangın Alarm Buton Tipleri Cama basıldığında cam kırılacak ve bunu takiben sistemi alarm durumuna geçirecek n n n Camı Kır Tipi Çekme Tipi Standart Su Geçirmez Ex-proof

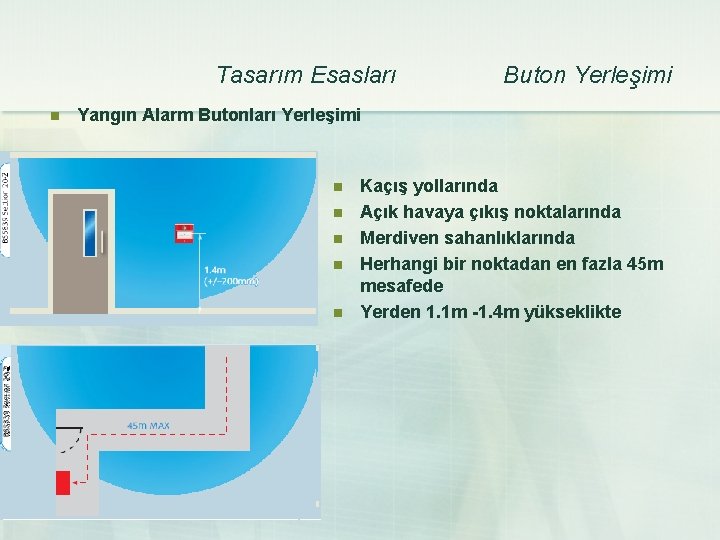

Tasarım Esasları n Buton Yerleşimi Yangın Alarm Butonları Yerleşimi n n n Kaçış yollarında Açık havaya çıkış noktalarında Merdiven sahanlıklarında Herhangi bir noktadan en fazla 45 m mesafede Yerden 1. 1 m -1. 4 m yükseklikte

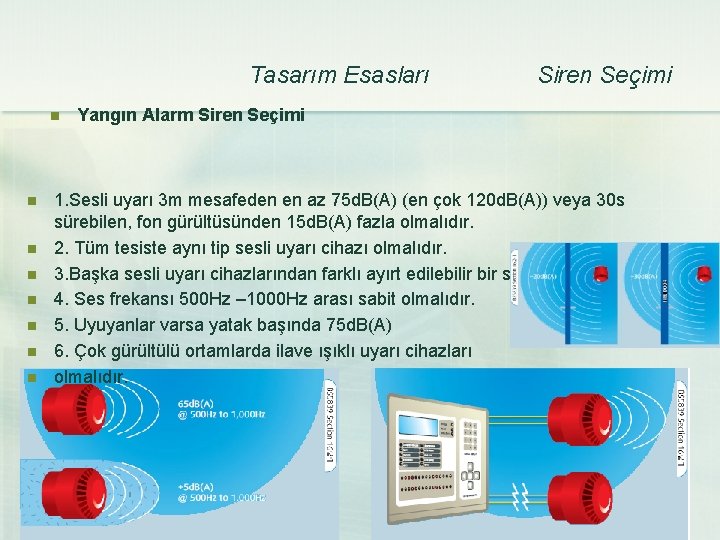

Tasarım Esasları n n n n Siren Seçimi Yangın Alarm Siren Seçimi 1. Sesli uyarı 3 m mesafeden en az 75 d. B(A) (en çok 120 d. B(A)) veya 30 s sürebilen, fon gürültüsünden 15 d. B(A) fazla olmalıdır. 2. Tüm tesiste aynı tip sesli uyarı cihazı olmalıdır. 3. Başka sesli uyarı cihazlarından farklı ayırt edilebilir bir sesi olmalıdır. 4. Ses frekansı 500 Hz – 1000 Hz arası sabit olmalıdır. 5. Uyuyanlar varsa yatak başında 75 d. B(A) 6. Çok gürültülü ortamlarda ilave ışıklı uyarı cihazları olmalıdır.

Tasarım Esasları n n Siren Yerleşimi Yangın Alarm Siren Yerleşimi Cihaz yerleşimi yapılırken yapıda kullanılan malzemelerin ses yalıtım özellikleri ve ortam gürültü seviyeleri de dikkate alınmalıdır. Tipik bir kapıda 20 d. B, yangın kapılarında 30 d. B zayıflama meydana gelir. Ses kaynağına uzaklık iki katına çıktığında 6 d. B zayıflama olur.

Tasarım Esasları n Panel Seçimi Yangın Alarm Paneli Seçimi n Kontrol panelleri algılayıcılardan ve ihbar butonlarından gelen bilgileri değerlendirip gerekiyorsa sesli ve ışıklı alarm cihazlarını aktif eden, elektrik kesilmeleri durumunda içerisinde bulunan akü grubundan sistemi besleyebilen, elektrik geldiğinde akü grubunu şarj edebilen cihazlardır. n Bir yangın alarm ikazı alındığında alarm ikazı alınan yangın bölgesi içinde yangının aranması amacıyla kat edilebilecek mesafe maksimum 30 metre olmalıdır. ; (BS 5839 60 m)

Tasarım Esasları n n n Panel Seçimi Yangın Alarm Panellerinin genel özellikleri Genel yangın alarm ve her yangın bölgesi için ayrı bir alarm lambası Genel sistem arızası ve bölgesel arızalar için ayrı arıza lambası Adreslenebilir sistemlerde ışıklı alfanümerik gösterge Sesli uyarı cihazı n Sprinkler alarm istasyonlarından ve su akış anahtarlarından gelen alarm ve arıza uyarıları için ayrı bir bölgesel izleme paneli n Varsa diğer söndürme sistemleri için bölgesel alarm ve arıza göstergeleri Duman kontrol ve basınçlandırma sistemlerinin izlenmesi için bölgesel durum ve arıza göstergeleri n

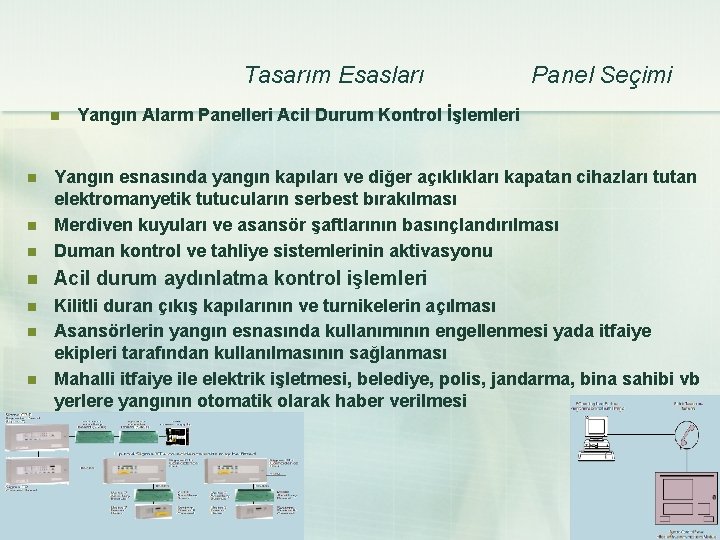

Tasarım Esasları n Panel Seçimi Yangın Alarm Panelleri Acil Durum Kontrol İşlemleri n Yangın esnasında yangın kapıları ve diğer açıklıkları kapatan cihazları tutan elektromanyetik tutucuların serbest bırakılması Merdiven kuyuları ve asansör şaftlarının basınçlandırılması Duman kontrol ve tahliye sistemlerinin aktivasyonu n Acil durum aydınlatma kontrol işlemleri n Kilitli duran çıkış kapılarının ve turnikelerin açılması Asansörlerin yangın esnasında kullanımının engellenmesi yada itfaiye ekipleri tarafından kullanılmasının sağlanması Mahalli itfaiye ile elektrik işletmesi, belediye, polis, jandarma, bina sahibi vb yerlere yangının otomatik olarak haber verilmesi n n

Tasarım Esasları n Yangın Alarm Panellerinin Yerleşimi n Yeterli aydınlatma ve gürültüsüz bir ortam Yangın riskinin yüksek olmadığı bir yer n n Panel Yerleşimi Binanın zemin katında ve sürekli personel bulunan bir yerde ana kontrol paneli veya tekrarlayıcı panel Kontrol panelinin tesis edildiği yerde sürekli personel bulunmuyorsa bu sürelerde personel bulunan ikinci bir yerde tekrarlayıcı panel Sistem birden fazla binayı kapsıyorsa 2 veya daha fazla bölge bulunan her binada bir tali kontrol paneli

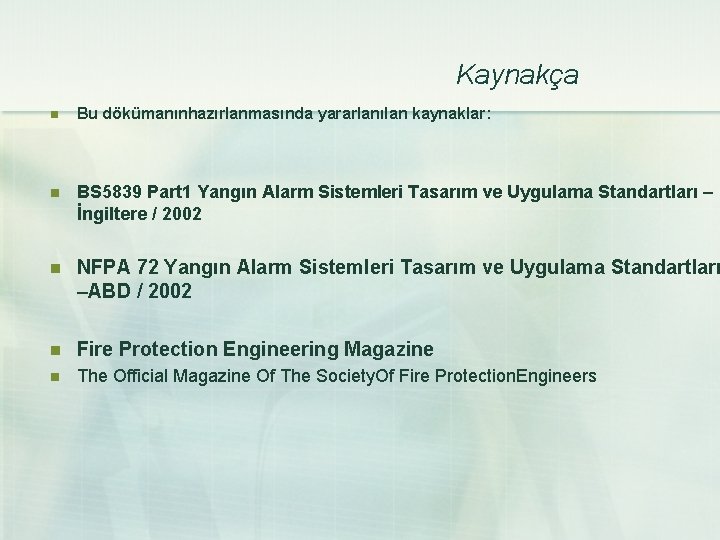

Kaynakça n Bu dökümanınhazırlanmasında yararlanılan kaynaklar: n BS 5839 Part 1 Yangın Alarm Sistemleri Tasarım ve Uygulama Standartları – İngiltere / 2002 n NFPA 72 Yangın Alarm Sistemleri Tasarım ve Uygulama Standartları –ABD / 2002 n Fire Protection Engineering Magazine n The Official Magazine Of The Society. Of Fire Protection. Engineers
