YACIMIENTOS TIPO MISSISSIPPI VALLEY (MVT) CRISTIAN ALFREDO JULIO CORZO JOSE ANTONIO QUIROGA QUIROZ

Los yacimientos estrato-confinados de metales bases pb - zn - cu, y de vanadio y uranio, se forman debido a procesos de reemplazamiento o de relleno de espacios abiertos en rocas sedimentarias.

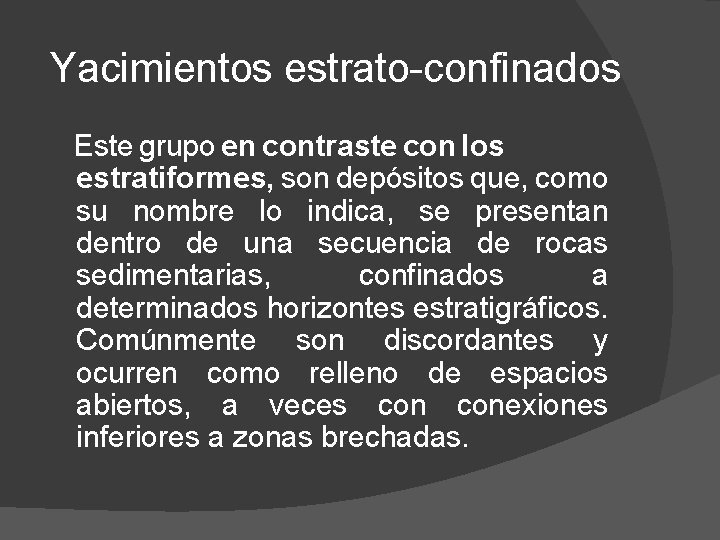

Yacimientos estrato-confinados Este grupo en contraste con los estratiformes, son depósitos que, como su nombre lo indica, se presentan dentro de una secuencia de rocas sedimentarias, confinados a determinados horizontes estratigráficos. Comúnmente son discordantes y ocurren como relleno de espacios abiertos, a veces conexiones inferiores a zonas brechadas.

¿Que son los depósitos MVT? � MVT o depósitos de tipo valle del mississippi son concentraciones de zinc y de plomo en rocas carbonatadas sedimentarias. Los minerales de la mena son esfalerita (sulfuro de zinc) y galena (sulfuro de plomo), y estos se asocian comúnmente con los sulfuros de hierro, pirita y marcasita. Minerales menores accesorias incluyen barita (sulfato de bario), yeso (sulfato de calcio) y fluorita (fluoruro de calcio). Las rocas de acogida a los depósitos MVT son calizas y dolomías. Los sulfuros son comúnmente diseminados y tienen una preferencia a producirse en los poros abiertos, oquedades y venas. Donde los sulfuros se producen en los entornos explotables, forman camas masivas a semimasivas que sustituyen parcialmente calizas y dolomías.

¿Cómo se forman depósitos MVT? � Tienden a ocurrir gracias a la permeabilidad de rocas de carbonato, en la forma de inter-poros cristalinos, fracturas, brechas y cavidades abiertas. Los yacimientos de blenda, galena, pirita se formó mucho después de la deposición y el entierro de los sedimentos carbonatados. Los sulfuros cristalizados como cementos finales en las venas, poros y fracturas generan la sustitución parcial de la roca circundante. Numerosos estudios de depósitos MVT han encontrado que estos se forman cuando grandes volúmenes de fluidos calientes, soluciones salinas, que llevan bajas concentraciones de metales, pasa a través de las rocas. Estos fluidos se vieron forzados a través de las rocas, cuando fueron plegadas y falladas.

¿Cómo se forman depósitos MVT? � La deformación regional de las rocas genero probablemente los medios necesarios para moverlos calientes, conteniendo metales líquidos. Los sulfuros cristalizaron en concentraciones significativas en áreas caracterizadas por aumentos bruscos de porosidad de la roca. El aumento de la porosidad puede relacionar a la fractura, con el tipo de roca original (por ejemplo, la porosidad es mayor en los arrecifes de litificado y arenas de carbonato que en algunas otras rocas carbonatadas), o para el desarrollo de antiguas superficies de meteorización donde ocurrió la disolución del rocas carbonatadas. El plegado también ayudó a formar trampas para los líquidos ricos en metales, donde el zinc y azufre podrían - en condiciones químicas especiales combinarse para formar el sulfuro de minerales.

Formación Depósitos Tipo Mississippi Valley

La mayor parte del plomo y zinc, y gran parte de la baritina y fluorita producidos en el mundo provienen de este tipo de yacimiento.

Según la litología encajante los depósitos estrato – confinados de plomo y zinc pueden dividirse en:

Depósitos contenidos en sedimentitas (depósitos sedimentogenicos) � Desarrollados sobre corteza continental. Este subgrupo incluye los siguientes tipos de depósitos: �Plomo (zinc) en carbonatos (Ej. Valle de Mississippi). �Plomo (zinc) en areniscas (Ej. Marruecos) �Cobre (plomo , zinc) diseminados estrato-confinados en shales o areniscas (Ej. Africano Copperbelt).

Los depósitos tipo valle del Mississippi son depósitos epigeneticos, por lo tanto se depositan después de la existencia de la roca.

Distribución de los depósitos tipo Valle Del Mississippi (MVT) en función de la edad.

Distribución de los depósitos de tipo MVT en función de la edad.

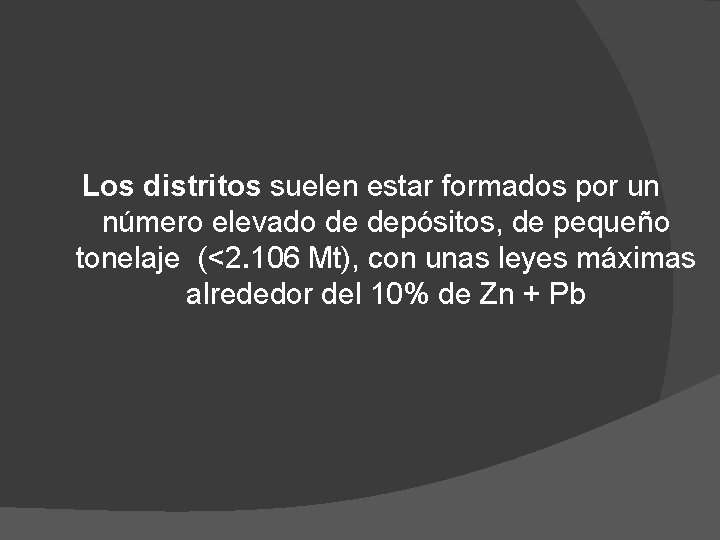

Los distritos suelen estar formados por un número elevado de depósitos, de pequeño tonelaje (<2. 106 Mt), con unas leyes máximas alrededor del 10% de Zn + Pb

Tipos de trampas sedimentarias y/o estructurales que pueden facilitar la formación de depósitos tipo valle del Mississippi

Tipos de trampas sedimentarias y/o estructurales que pueden facilitar la formación de depósitos MVT.

MINERALES DE MENA DE ZINC Y PLOMO

ZINC (Zn) MINERAL COMPOSICIÓN QUIMICA CONTENIDO DE ZINC % Esfalerita EEUU = Blenda Europa (cubica) Zn. S 40 - 67 Zincita Zn. O 80 Wilemita Zn 2 Si. O 4 58 Marmatita = Colores marón oscuro a negro (Zn, Fe) S 50 - 67 Wurtzita = (hexagonal) menos estable que la Esfalerita Zn. S 50 - 67 Smithsonita EEUU Zn. CO 3 52 calamina = Hemimorfita Europa Zn 4 Si 2 O 7(OH)2·H 2 O 54 Franklinita (Fe, Zn, Mn)(Fe, Mn)2 O 4 PLOMO (Pb) MINERAL COMPOSICIÓN QUIMIC A CONTENIDO DE PLOMO % Galena Pb. S 86 Anglesita Pb. SO 4 68 Cerucita Pb. CO 3 77 Piromorfita Pb 4 (Pb, Ce)(PO 4)3 82

MINERALES, ACCESORIOS O ASOCIADOS CON LAS MENAS DE Pb y Zn Pirita (Fe. S 2) Argentita (Ag 2 S Calcopirita (Cu. Fe. S 2) Pirrotita (Fe 7 S 8) Tetrahedrita (Cu, Fe)12 Sb 4 S 13 Marcasita (Fe. S 2) Tenantita (Cu, Fe)12 AS 4 S 13 GANGA MÁS COMUNES EN Pb y Zn Calcita Aragonito Ca. CO 3 Dolomita y Otros carbonatos. Siderosa Fe. CO 3

Intereses mineros Pequeñas y grandes empresas mineras están interesados en depósitos de zinc MVT, debido a la buena relación de concentración de zinc limpio (con bajo contenido en hierro) y los bajos costos de extracción y tratamiento. Algunas áreas tendrían el potencial para albergar un depósito que contiene más de 10 millones de toneladas de mineral con leyes de 8 a 10% de zinc o mayor.

Localización de los Depósitos Tipo Mississippi Valley en el Mundo

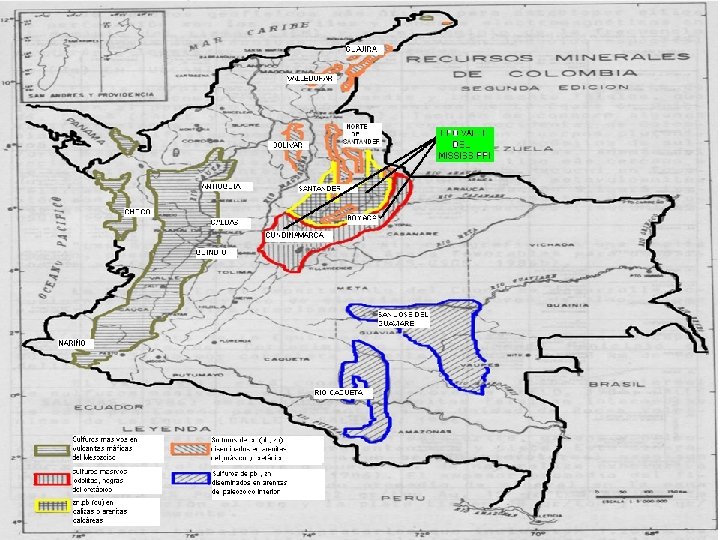

Zonas Favorables Para Mineralizaciones De Plomo - Zinc Tipo Valle Del Mississippi En Colombia

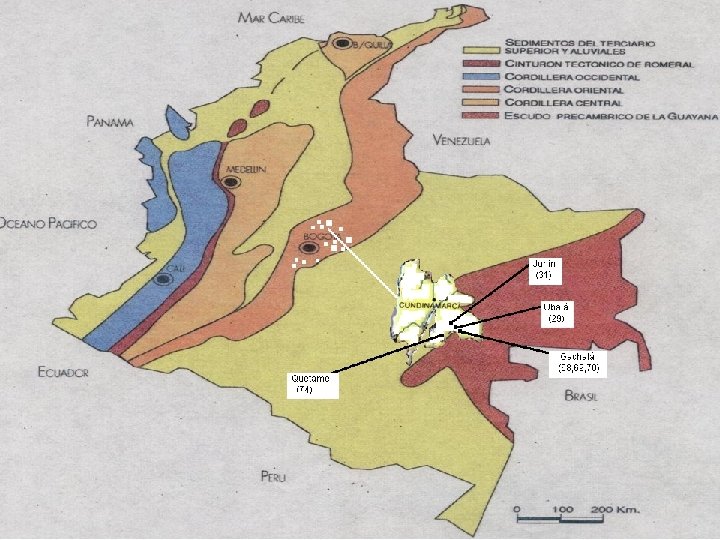

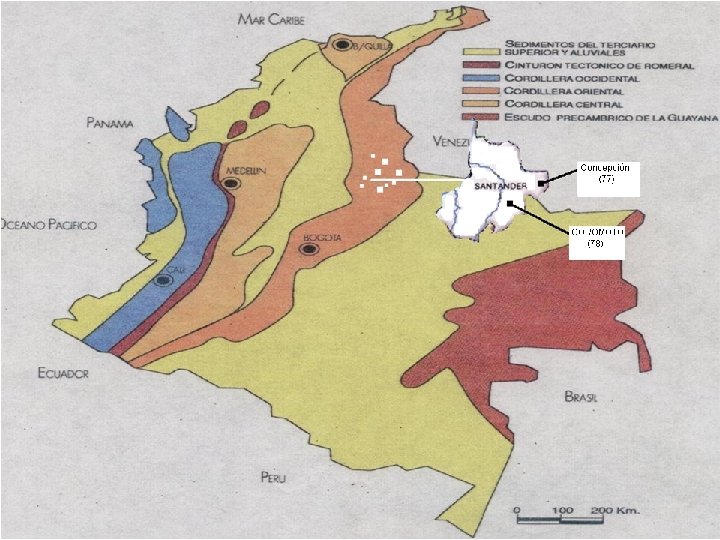

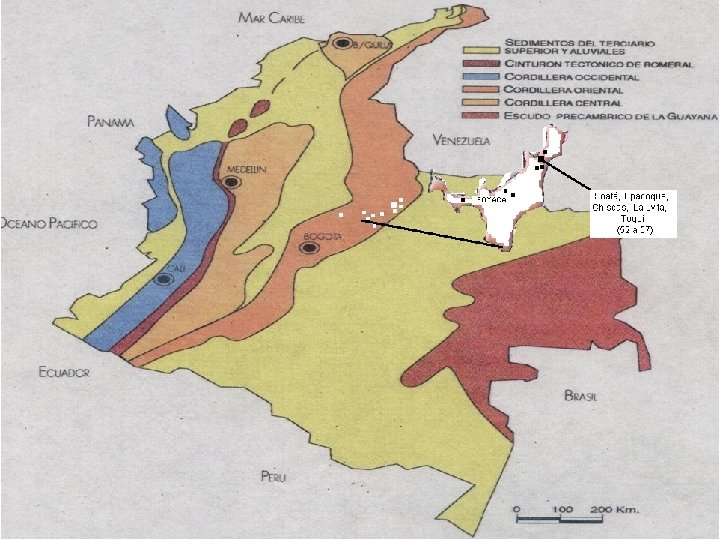

Mineralizaciones contenidas en sedimentitas Tipo Valle Del Mississippi En Colombia

Municipio Departamento Concepción Santander Coromoro Gachalá Quetame Santander Cundinamarca Cordillera Oriental Lugar Minerales Galena Montenegro Esfalerita Quebrada Cedrilla Farallones De Medina , vereda el Guavio, vereda Guarumal Guayabetal Galena Esfalerita Calcopirita Galena Esfalerita Argentita Pirita Roca Encajante Caliza y Areniscas Calcáreas Caliza Junin Soatá, Tipacoque, Chiscas, La uvita, Toquí. Cundinamarca cundinamarca Boyacá Vereda Nazareth Galena Esfalerita Mina El rincón Esfalerita Calcopirita Galena Siderita Machacuta, Mina alcohol, El jeque, Las mercedes, El escobar, Galena Esfalerita V A L L E Numero 77 78 70 – 68 – 69 Caliza D E L 74 Calizas Arcillosas Lutitas negras Ubalá Tipo De Deposito Lutitas negras Caliza, arenisca calcárea M I S S I P P I 29 31 52 - 57

Reservas En Colombia no se han evaluado sistemáticamente las reservas de plomo y zinc; las mineralizaciones en las cuales se han estimado reservas son muy pocas y están en la tabla siguiente.

Reservas indiscriminadas (toneladas métricas) Prospecto Quebrada Cedrilla El Rincón Probadas 1. 300 Probables Posibles 100. 000 1. 610 Mineralización Tipo Valle del Mississippi

BIBLIOGRAFÍA ORTEGA MONTERO, Calixto Raúl, ROJAS, Elías Ernesto. “Yacimientos minerales en Colombia”, Paipa- Boyacá. XII Congreso colombiano de geología. 7 - 11 Septiembre de 2009. Pp. 11 - 13 INGEOMINAS, Instituto Nacional De Investigaciones Geológico – Mineras. Recursos Minerales De Colombia, Tomo 1, Segunda Edición. Alberto. 1987. pp. 563. GARCÉS, Hernán. Geología económica de los yacimientos minerales y yacimientos de Colombia. Clave. 1984. pp. 158.
