ỦY BAN NH N D N TỈNH ĐIỆN BIÊN SỞ GIÁO DỤC VÀ ĐÀO TẠO Cuộc thiết kế bài giảng điện tử e-Learning Bài giảng: Chương trình công nghệ, lớp 8 Nhóm giáo viên: Phạm Như Huỳnh, Trương Thị Hường, Bùi Thị Vân Email: thanhvan 1225@gmail. com Điện thoại: 0977 646 215. Trường PTDTBT THCS Nong U huyện Điện Biên Đông, tỉnh Điện Biên Tháng 12/2014
MỤC TIÊU BÀI HỌC *) Kiến thức - Hiểu được khái niệm hình chiếu. - Biết được vị trí các hình chiếu của vật thể. *) Kĩ năng - Nhận biết được các hình chiếu của vật thể trên bản vẽ kĩ thuật. *) Thái độ - Làm việc theo quy trình kiên trì, cẩn thận và yêu thích vẽ kĩ thuật.
Tia chiếu A Mặt phẳng chiếu A, Hình chiếu
TIẾT 2: BÀI 2 -HÌNH CHIẾU I. Khái niệm về hình chiếu Khi chiếu vật thể lên mặt phẳng. Hình nhận được trên mặt phẳng đó gọi là hình chiếu của vật thể.
VIDEO MÔ PHỎNG
TIẾT 2: BÀI 2 -HÌNH CHIẾU I. Khái niệm về hình chiếu II. Các phép chiếu
tâm chiếu tia ch vật thể iếu A C B A’ C’ hình chiếu mặt phẳng chiếu B’ Phép chiếu xuyên tâm ÄPhép chiếu xuyên tâm các tia chiếu xuất phát từ một điểm.
Phép chiếu song Phép chiếu vuông góc Ä Phép chiếu song các tia chiếu song với nhau. Ä Phép chiếu vuông góc các tia chiếu vuông góc với mặt phẳng chiếu.
O A B B C A C D B’ A’ C’ phép chiếu xuyên tâm B A B’ A’ D C’ D’ phép chiếu song C B’ A’ C’ D’ phép chiếu vuông góc - Ở phép chiếu xuyên tâm hình chiếu lớn hơn vật thể. - Ở phép chiếu song hình chiếu bé hơn vật thể. - Ở phép chiếu vuông góc hình chiếu có kích thước và hình dạng giống với vật thể.
PHÉPCHIẾUVUÔNG XUYÊNSONG GÓC T M
ỨNG DỤNG CỦA 3 PHÉP CHIẾU • Phép chiếu vuông góc dùng để vẽ các hình chiếu vuông góc trên các bản vẽ kĩ thuật. c. Phép chiếu vuông góc
ỨNG DỤNG CỦA 3 PHÉP CHIẾU • Phép chiếu xuyên tâm và phép chiếu song dùng để vẽ các hình ba chiều bổ sung cho các hình chiếu vuông góc trên các bản vẽ kĩ thuật. a. Phép chiếu xuyên tâm b. Phép chiếu song
TIẾT 2: BÀI 2 -HÌNH CHIẾU I. Khái niệm về hình chiếu II. Các phép chiếu III. Các hình chiếu vuông góc 1. Các mặt phẳng chiếu
Mặt phẳng chiếu đứng Mặ tp hẳ ng ch iếu Mặt phẳng chiếu bằng cạn h
TIẾT 2: BÀI 2 -HÌNH CHIẾU I. Khái niệm về hình chiếu II. Các phép chiếu III. Các hình chiếu vuông góc 1. Các mặt phẳng chiếu - Mặt chính diện gọi là mặt phẳng chiếu đứng. - Mặt nằm ngang gọi là mặt phẳng chiếu bằng. - Mặt cạnh bên phải gọi là mặt phẳng chiếu cạnh. 2. Các hình chiếu
- Để biểu diễn một vật thể lên bản vẽ, có thể nhìn nó từ nhiều hướng để vẽ. Tuy nhiên vẽ hình theo hướng nhìn trực diện( vuông góc vào một mặt nào đó của vật thể) thường cho ta kết quả chính xác hơn về hình dạng và kích thước của nó.
nhìn từ trên hoặc nhìn từ trái nhìn từ trước
nhìn từ trên nhìn từ trước nhìn từ trái nhìn từ trước nhìn từ trên vật thể
hình nhìnchiếu từ trước đứng hình nhìnchiếu từ tráicạnh - Hình chiếu đứng: có hướng chiếu từ trước tới - Hình chiếu cạnh: có hướng chiếu từ trái sang. hình nhìnchiếu từ trên bằng - Hình chiếu bằng: có hướng chiếu từ trên xuống.
2 Hình chiếu đứng h ìn H iếu ch nh cạ 3 Hình chiếu bằng 1
Bài tập 1: Hình chiếu đứng có hướng chiếu từ A) trên xuống B) trước tới C) trái sang D) phải sang Đúng rồi-Click chuột để tiếp tục Câu trả lời của bạn là: Sai rồi - Click chuột để tiếp tục Bạn chưa hoàn thành câucâu trả lời! Câu lời trả đúng Bạntrảphải lờilà: câu hỏi trước khi TRẢ LỜI tiếp tục LÀM LẠI
hình chiếu đứng hình chiếu bằng hình chiếu cạnh
TIẾT 2: BÀI 2 -HÌNH CHIẾU I. Khái niệm về hình chiếu II. Các phép chiếu III. Các hình chiếu vuông góc 1. Các mặt phẳng chiếu 2. Các hình chiếu IV. Vị trí các hình chiếu
Chú ý: Trên bản vẽ có quy định: - Không vẽ các đường bao của các mặt phẳng chiếu. - Cạnh thấy của vật thể được vẽ bằng nét liền đậm. - Cạnh khuất của vật thể được vẽ bằng nét đứt.
-Hình chiếu đứng được vẽ đầu tiên ở góc trái trên cùng. -Hình chiếu bằng được vẽ dưới hình chiếu đứng. -Hình chiếu cạnh được vẽ bên phải hình chiếu đứng.
Bài tập 2: Trên bản vẽ kĩ thuật hình chiếu đứng nằm ở hình chiếu bằng, và ở hình chiếu cạnh. Đúng rồi-Click chuột để tiếp tục Câu trả lời của bạn là: Sai rồi - Click chuột để tiếp tục Bạn chưa hoàn thành câucâu trả lời! Câu trảphải lời đúng Bạn trả lờilà: câu hỏi trước khi TRẢ LỜI tiếp tục LÀM LẠI
• B Bài tập 3 2 3 1 C Cột 1 2 hình chiếu 1 Cột 2 • A 3 hình chiếu 2 1. hướng chiếu A 2. hướng chiếu B 1 hình chiếu 3 3. hướng chiếu C Bạn là: hoàn thành câu trả lời! Câu trảrồi-Click lời của bạn Đúng để tiếplà: tục Câu chuột trả lời. Sai đúng rồi - Click chuột để tiếp tục TRẢ LỜI Bạn chưa hoàn thành câu trả lời! Bạn phải trả lời câu hỏi trước khi tiếp tục LÀM LẠI
KẾT QUẢ Kết quả {score} Điểm tối đa {max-score} Số lần làm bài {total-attempts} Question Feedback/Review Information Will Appear Here TIẾP TỤC XEM LẠI

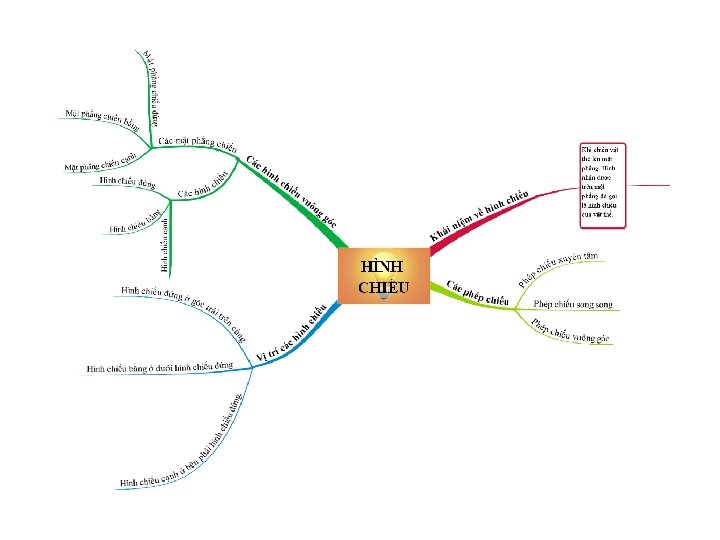

TÀI LIỆU THAM KHẢO Các phần mềm sử dụng - Thiết kế trình bày trang: Microsoft Powerpoit, Adobe presenter. - Chương trình ghi âm thanh adobe presenter. Các tài liệu tham khảo - Sách giáo khoa công nghệ 8 - Sách giáo viên công nghệ 8 - Sách thiết kế bài giảng công nghệ 8 - Mạng Internet.
