ỦY BAN NH N D N THÀNH PHỐ HỒ CHÍ MINH TRƯỜNG CAO ĐẲNG KINH TẾ - KỸ THUẬT TP HCM BƠM - QUẠT - MÁY NÉN CHƯƠNG 2: QUẠT BÀI 2: QUẠT LÝ T M TRÌNH BÀY : TRƯƠNG VĨNH L N Email: truongvinhlan@hotec. edu. vn – di động : 0934147393 KHOA : ĐIỆN TỰ ĐỘNG HÓA

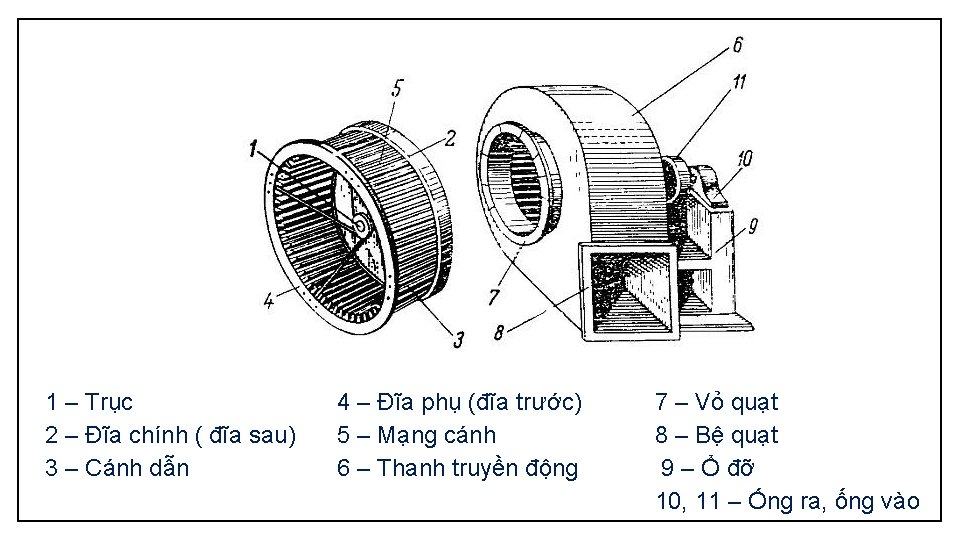

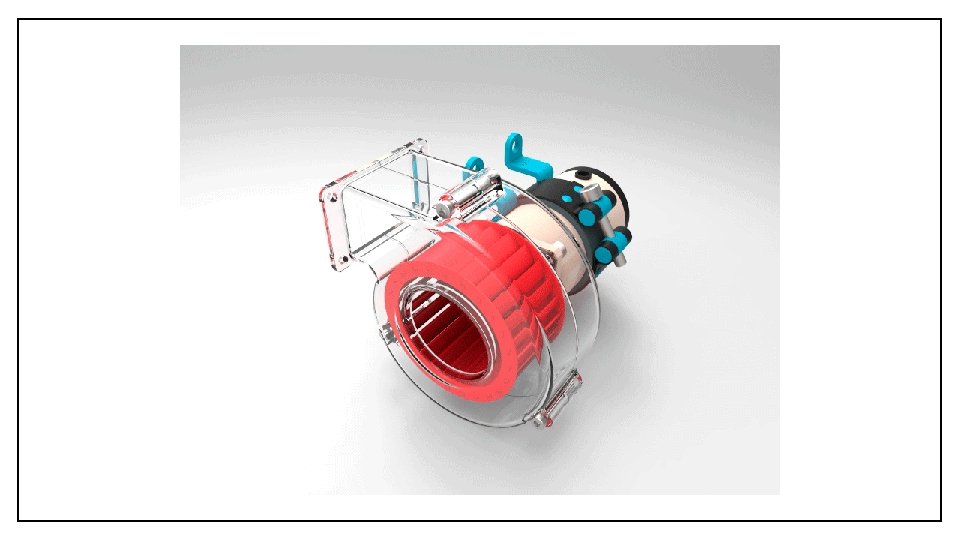

Bài 2: QUẠT LY T M 1. Kết cấu và một số chi tiết chính 1. 1 Kết cấu
§ Bánh công tác có cánh dẫn cong về phía trước sẽ có áp lực cao hơn bánh công tác có cánh thẳng hoặc cong về phía sau khi có cùng số vòng quay nhưng hiệu suất thủy lực sẽ thấp hơn. § Trong quạt thường dùng bánh công tác có canh cong phía trước hoặc thẳng. § Cuối ống dẫn ra thường dùng đoạn ống chuyển tiếp có dạng loa để tiếp tục tăng áp khí sau khi ra khỏi vỏ.
1. 2 Nguyên lý Dòng khí đi vào bánh công tác qua ống vào theo hướng dọc trục, sau đó sẽ quay 1 góc 90 o và chuyển động trong rãnh cánh từ tâm ra ngoài. Sau khi ra khỏi bánh công tác, dòng khí đi vào vỏ xoắn ốc và đi ra ống ra.
2. Các thông số của quạt ly tâm 2. 1 Lưu lượng
2. Các thông số của quạt ly tâm 2. 1 Lưu lượng Để so sánh quạt làm việc với các chất khí có nhiệt độ, khối lượng riêng và áp suất khác nhau, lưu lượng được tính theo m 3 tiêu chuẩn, với không khí sạch (p = 760 mm. Hg và t = 0 o. C ). Khi đó, trọng lượng riêng của không khí tính bằng γo = 1, 293 k. G/m 3.
2. Các thông số của quạt ly tâm 2. 1 Lưu lượng
2. 2 Công suất và hiệu suất của quạt ly tâm
2. 2 Công suất và hiệu suất của quạt ly tâm
2. 2 Công suất và hiệu suất của quạt ly tâm
2. 2 Công suất và hiệu suất của quạt ly tâm
3. Đường đặc tính của quạt Đường đặc tính của 1 số loại quạt ly tâm
Đường đặc tính khi có thứ nguyên không thay đổi n = const
Đường đặc tính khi có thứ nguyên thay đổi n = var
Đường đặc tính không có thứ nguyên
Câu hỏi ôn tập 1. Bạn hãy kể tên những bộ phận chính của quạt ly tâm? 2. Nêu nguyên lý hoạt động của quạt ly tâm? 3. Nêu ứng dụng thực tế của quạt ly tâm trong hệ thống thông gió, khói và điều hòa không khí?
TÀI LIỆU THAM KHẢO BƠM QUẠT MÁY NÉN – LÝ THUYẾT VÀ THỰC HÀNH TS. LÊ XU N HÒA – Th. S. NGUYỄN THỊ NGỌC BÍCH NHÀ XUẤT BẢN KHOA HỌC VÀ KỸ THUẬT Chương 5: Quạt Bài : Quạt ly tâm, trang 164 -178
