ỦY BAN NH N D N THÀNH PHỐ HỒ CHÍ MINH TRƯỜNG CAO ĐẲNG KINH TẾ - KỸ THUẬT TP HCM BƠM - QUẠT - MÁY NÉN BÀI 7: BÀI TẬP TỔNG HỢP HỆ THỐNG BƠM TRÌNH BÀY : TRƯƠNG VĨNH L N Email: truongvinhlan@hotec. edu. vn – di động : 0934147393 KHOA : ĐIỆN TỰ ĐỘNG HÓA

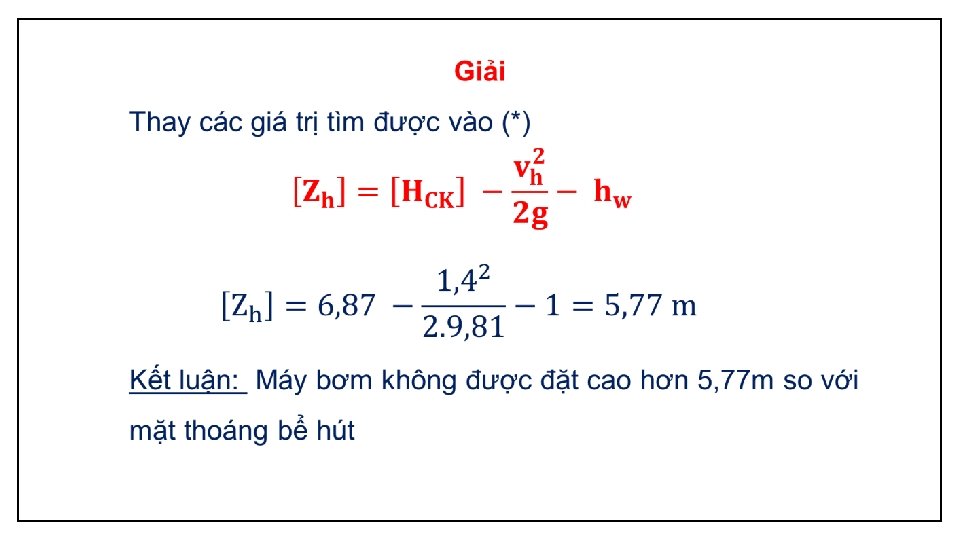

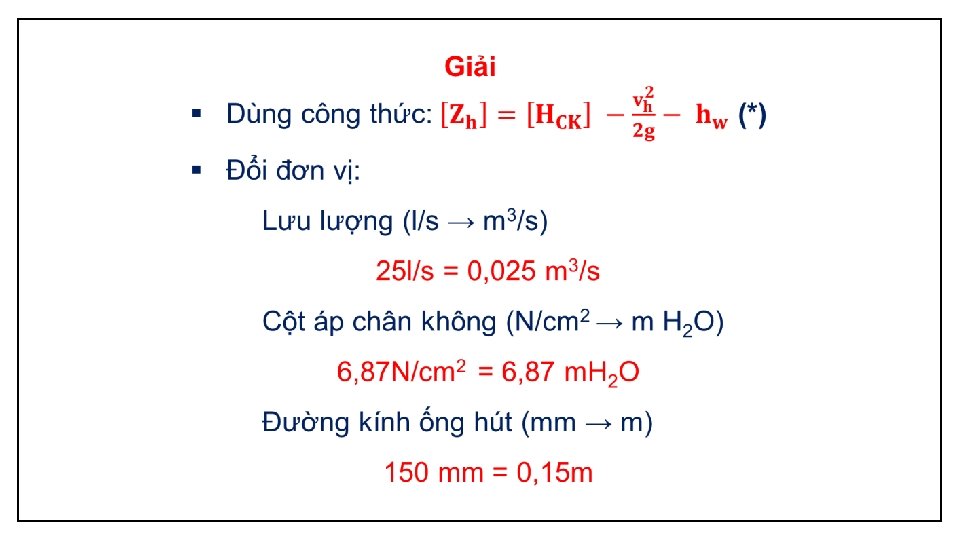

SỬA BÀI TẬP 1 Bơm nước có lưu lượng là 25 l/s, áp suất chân không pck = 6, 87 N/cm 2, đường kính ống hút d 1 = 150 mm, tổn thất trên đường ống hút là 1 m, gia tốc trọng trường g = 9, 81 m/s 2. Hãy xác định chiều cao đặt bơm?

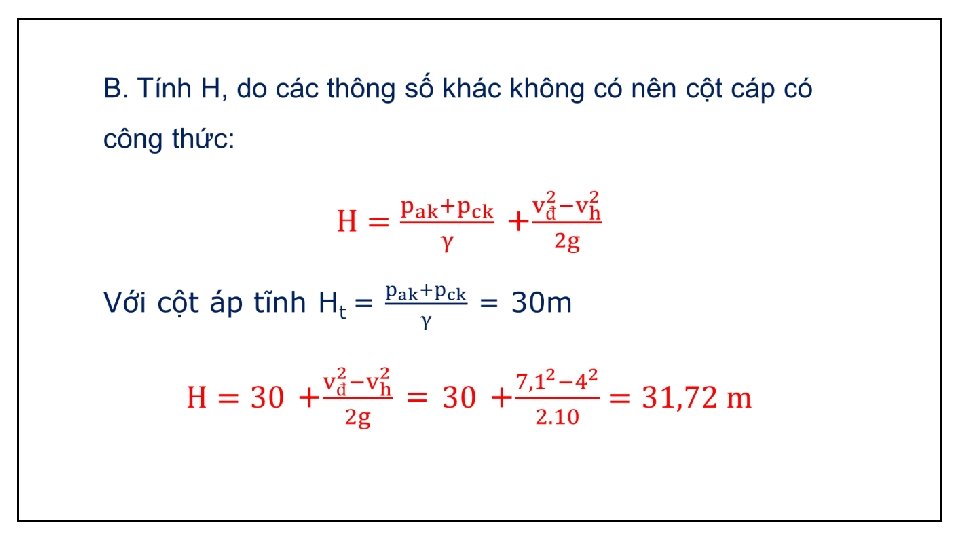

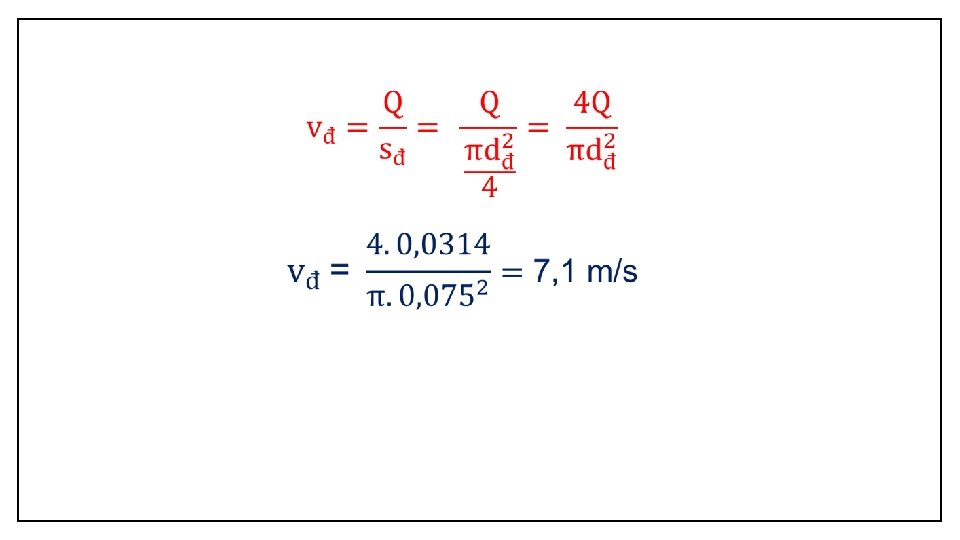

SỬA BÀI TẬP 2 Một máy bơm nước tiêu bao công suất trên trục 10 k. W, đường kính ống hút 100 mm, đường kính ống đẩy 75 mm, vận tốc tại cửa hút vào 4 m/s, bơm có cột áp tĩnh 30 m. Cho 1 = 2 = 1; g = 10 m/s 2, γ = 104 N/m 3 Tính: A. Vận tốc của dòng nước tại cửa ra của bơm ? B. Cột áp của bơm ? C. Hiệu suất của bơm ?
Bài tập về nhà 1. Một bơm nước có áp suất dư ở đầu ra của bơm Pd/ = 7, 5 m, áp suất chân không ở cửa vào bơm Pck/ = 0, 5 m. Vận tốc lưu chất trong đường ống hút vh = 2 m/s. Đường kính ống hút bằng đường kính ống đẩy là 50 mm. Cho 1 = 2 = 1; g = 10 m/s 2, γ = 104 N/m 3. Hãy tính: § Cột áp của bơm (m) ? § Lưu lượng trong đường ống hút (m 3/s) ? § Công suất hữu ích cần cung cấp cho bơm (k. W) ?
Gợi ý 1. Cột áp của bơm: Dùng CT cột áp ( chú ý đường kính dh = dđ ) 2. Lưu lượng trong đường ống hút Dùng PT liên tục, tìm Q 3. Công suất hữu ích cần cung cấp cho bơm Dùng CT tính công thủy lực Ntl
Bài tập về nhà
Bài tập về nhà
Nộp bài Các bạn làm bài tập 1, 2 xong chép ra giấy và chụp hình gửi vào zalo hoặc Mail thầy ( không gửi zalo nhóm)
TÀI LIỆU THAM KHẢO BƠM QUẠT MÁY NÉN – LÝ THUYẾT VÀ THỰC HÀNH TS. LÊ XU N HÒA – Th. S. NGUYỄN THỊ NGỌC BÍCH NHÀ XUẤT BẢN KHOA HỌC VÀ KỸ THUẬT
